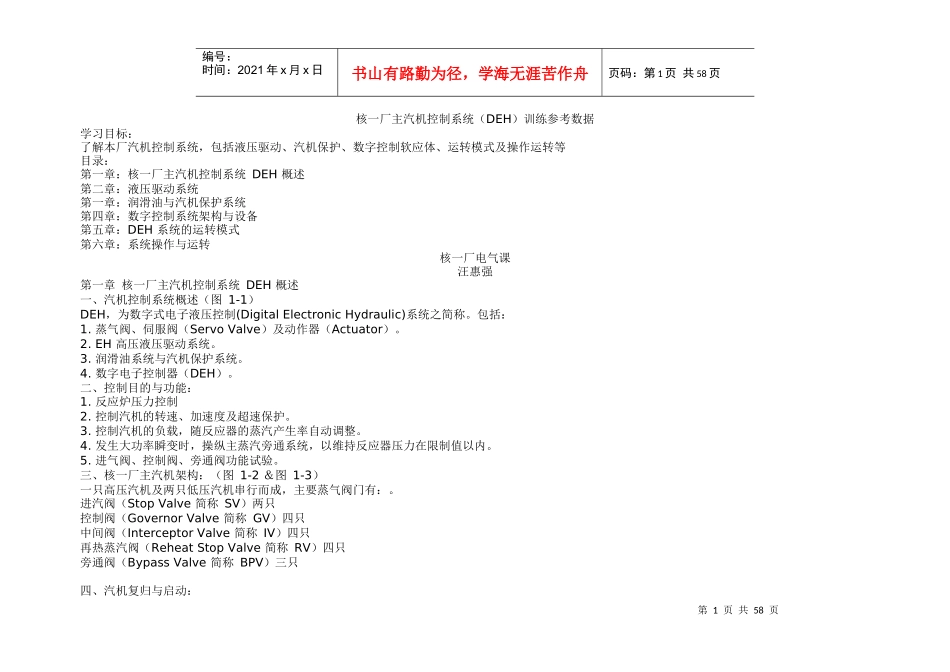

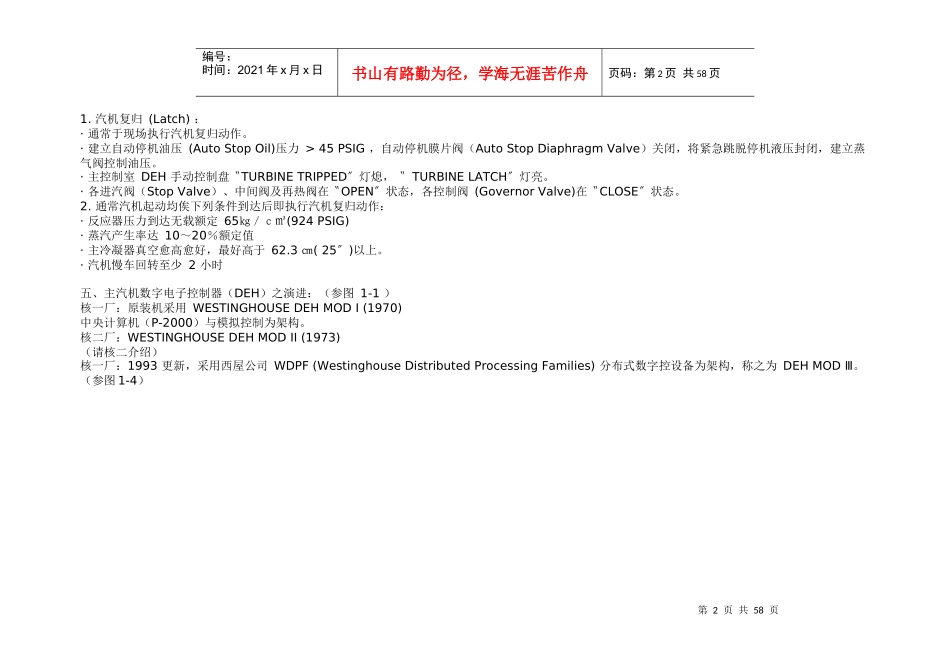

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页核一厂主汽机控制系统（DEH）训练参考数据学习目标：了解本厂汽机控制系统，包括液压驱动、汽机保护、数字控制软应体、运转模式及操作运转等目录：第一章：核一厂主汽机控制系统DEH概述第二章：液压驱动系统第一章：润滑油与汽机保护系统第四章：数字控制系统架构与设备第五章：DEH系统的运转模式第六章：系统操作与运转核一厂电气课汪惠强第一章核一厂主汽机控制系统DEH概述一、汽机控制系统概述（图1-1）DEH，为数字式电子液压控制(DigitalElectronicHydraulic)系统之简称。包括：1.蒸气阀、伺服阀（ServoValve）及动作器（Actuator）。2.EH高压液压驱动系统。3.润滑油系统与汽机保护系统。4.数字电子控制器（DEH）。二、控制目的与功能：1.反应炉压力控制2.控制汽机的转速、加速度及超速保护。3.控制汽机的负载，随反应器的蒸汽产生率自动调整。4.发生大功率瞬变时，操纵主蒸汽旁通系统，以维持反应器压力在限制值以内。5.进气阀、控制阀、旁通阀功能试验。三、核一厂主汽机架构：（图1-2＆图1-3）一只高压汽机及两只低压汽机串行而成，主要蒸气阀门有：。进汽阀（StopValve简称SV）两只控制阀（GovernorValve简称GV）四只中间阀（InterceptorValve简称IV）四只再热蒸汽阀（ReheatStopValve简称RV）四只旁通阀（BypassValve简称BPV）三只四、汽机复归与启动：第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页1.汽机复归(Latch)：·通常于现场执行汽机复归动作。·建立自动停机油压(AutoStopOil)压力>45PSIG，自动停机膜片阀（AutoStopDiaphragmValve）关闭，将紧急跳脱停机液压封闭，建立蒸气阀控制油压。·主控制室DEH手动控制盘〝TURBINETRIPPED〞灯熄，〝TURBINELATCH〞灯亮。·各进汽阀（StopValve）、中间阀及再热阀在〝OPEN〞状态，各控制阀(GovernorValve)在〝CLOSE〞状态。2.通常汽机起动均俟下列条件到达后即执行汽机复归动作：·反应器压力到达无载额定65㎏／ｃ㎡(924PSIG)·蒸汽产生率达10～20％额定值·主冷凝器真空愈高愈好，最好高于62.3㎝(25〞)以上。·汽机慢车回转至少2小时五、主汽机数字电子控制器（DEH）之演进：（参图1-1）核一厂：原装机采用WESTINGHOUSEDEHMODI(1970)中央计算机（P-2000）与模拟控制为架构。核二厂：WESTINGHOUSEDEHMODII(1973)（请核二介绍）核一厂：1993更新，采用西屋公司WDPF(WestinghouseDistributedProcessingFamilies)分布式数字控设备为架构，称之为DEHMODⅢ。（参图1-4）第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页【图1-1汽机控制系统简图】第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页【图1-2主汽机阀门位置布置图】第5页共58页第4页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共58页第6页共58页第5页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共58页【图1-3主汽机蒸汽控制阀门排列图】第7页共58页第6页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共58页第8页共58页第7页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共58页【图1-4DEH系统架构图】第二章液压驱动系统【液压驱动系统概述】（参图2-1）1.液压致动控制系统包括：（1）各蒸汽阀及伺服致动器。（2）EH高液压系统2.就使用功能而言，蒸汽阀及伺服致动器可分成：（1）线性控制阀（如GV、BPV）。（2）全开/全关阀（如SV、IV、RV）。（3）液压紧急跳脱泄放回路。3.就使用功能而言，EH高液压系统可分成三条主流：（1）高液压供给（HighPressureSupplyFluid）（2）紧急跳脱控制（ControlValveEmergencyTrip）液压【进气阀】1.进气阀（StopValve简称SV）·蒸气进入汽机作功的第一个关口，·停机时隔离汽机，运转中可急速关闭（0.3秒）。·此阀为圆盘式，用单向动作器操作。由高压液开启；弹簧...
