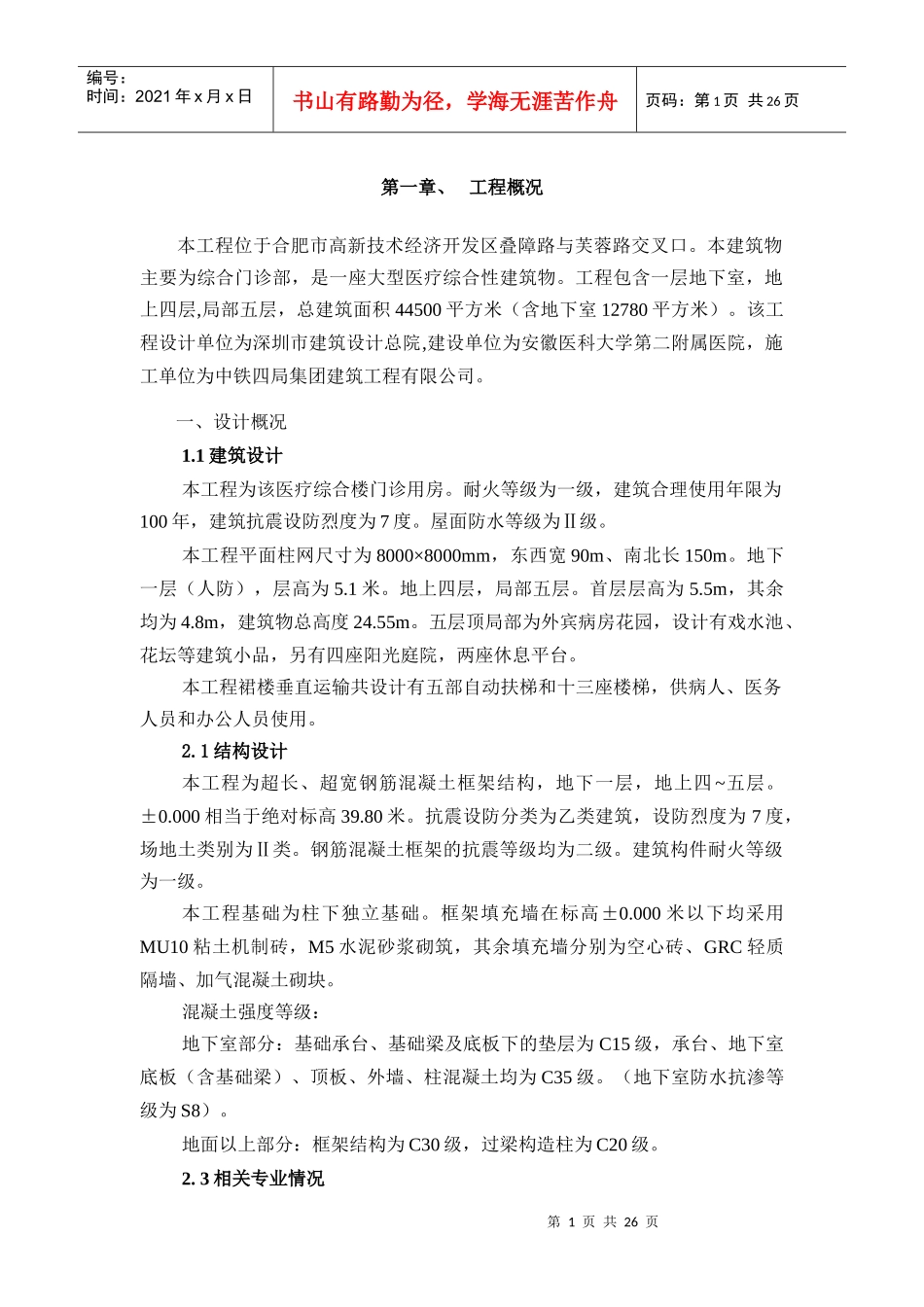

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页第一章、工程概况本工程位于合肥市高新技术经济开发区叠障路与芙蓉路交叉口。本建筑物主要为综合门诊部，是一座大型医疗综合性建筑物。工程包含一层地下室，地上四层,局部五层，总建筑面积44500平方米（含地下室12780平方米）。该工程设计单位为深圳市建筑设计总院,建设单位为安徽医科大学第二附属医院，施工单位为中铁四局集团建筑工程有限公司。一、设计概况1.1建筑设计本工程为该医疗综合楼门诊用房。耐火等级为一级，建筑合理使用年限为100年，建筑抗震设防烈度为7度。屋面防水等级为Ⅱ级。本工程平面柱网尺寸为8000×8000mm，东西宽90m、南北长150m。地下一层（人防），层高为5.1米。地上四层，局部五层。首层层高为5.5m，其余均为4.8m，建筑物总高度24.55m。五层顶局部为外宾病房花园，设计有戏水池、花坛等建筑小品，另有四座阳光庭院，两座休息平台。本工程裙楼垂直运输共设计有五部自动扶梯和十三座楼梯，供病人、医务人员和办公人员使用。2.1结构设计本工程为超长、超宽钢筋混凝土框架结构，地下一层，地上四~五层。±0.000相当于绝对标高39.80米。抗震设防分类为乙类建筑，设防烈度为7度，场地土类别为Ⅱ类。钢筋混凝土框架的抗震等级均为二级。建筑构件耐火等级为一级。本工程基础为柱下独立基础。框架填充墙在标高±0.000米以下均采用MU10粘土机制砖，M5水泥砂浆砌筑，其余填充墙分别为空心砖、GRC轻质隔墙、加气混凝土砌块。混凝土强度等级：地下室部分：基础承台、基础梁及底板下的垫层为C15级，承台、地下室底板（含基础梁）、顶板、外墙、柱混凝土均为C35级。（地下室防水抗渗等级为S8）。地面以上部分：框架结构为C30级，过梁构造柱为C20级。2.3相关专业情况第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页本工程各专业设计较为齐全，相关专业有集中空调系统、送排风系统、给排水系统、强弱电系统、火灾自动报警及自动灭火系统、采暖系统及电梯等。二、主要工程量本施工方案所涉施工范围为：基坑边坡支护、土方开挖、坑底与坑顶四周排水沟、模板工程、钢筋工程、砼工程等。主要工程量见下表：序号项目名称单位数量备注1土钉墙护坡m2约40002机械土方m3约1100003基坑底砖砌排水沟m约5504基坑顶砖砌排水沟m约650三、气候特征合肥市每年四至九月为雨季，根据这一地区特征，在本工程基坑施工过程中，除要做好与气象台的联系工作，提前采取措施外，做好雨季防雷及炎热季节施工措施，对保证工程进度和质量意义重大。四、本工程特点1、本工程两个标段同时开工，相互干扰大。施工时必须合理安排各标段施工顺序，加强现场平面布置、土方开挖、后浇带部位、外脚手架搭设等施工项目配合，并对施工现场平面布置进行动态管理，以适应不同施工阶段需要。2、本标段工程单层面积大，地下室承台厚、混凝土体量大，钢筋密，而且施工时气温较高，大体积混凝土温度裂缝控制是本工程施工的重点和难点之一。另外防水工程施工等也是本工程的重点，应采取严格的施工措施予以保证。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页第二章、主要分项工程施工方法该工程基坑开挖深、工期要求紧、基坑周边环境较为复杂。选用土钉墙支护技术进行边坡支护，支护与基坑开挖同时进行，挖一层、支护一层，随挖随支,流水作业。施工前应详细调查清楚基坑周边受影响范围内建(构)筑物的基础型式、基础埋深及地下管线、管沟情况，并针对调查结果作出妥善处理。一、土钉墙支护施工方案1、支护方案选择：根据对本工程的地质资料进行综合分析、结合类似工程施工经验本着经济、实用、可行的原则，决定采用土钉墙支护方案。在基坑土方开挖时，分二次进行支护，第一次支护-3.0m以上，第二次支护到基底。土钉墙基坑支护示意图详见附图2-1。支护方案设计的依据：合肥市勘察院提供的安徽医科大学第二附属医院医疗综合楼工程“岩土工程勘察报告”，国家行业标准《建筑基坑支护技术规范》(JGJ120—99)等。在施工过程中实行动...
