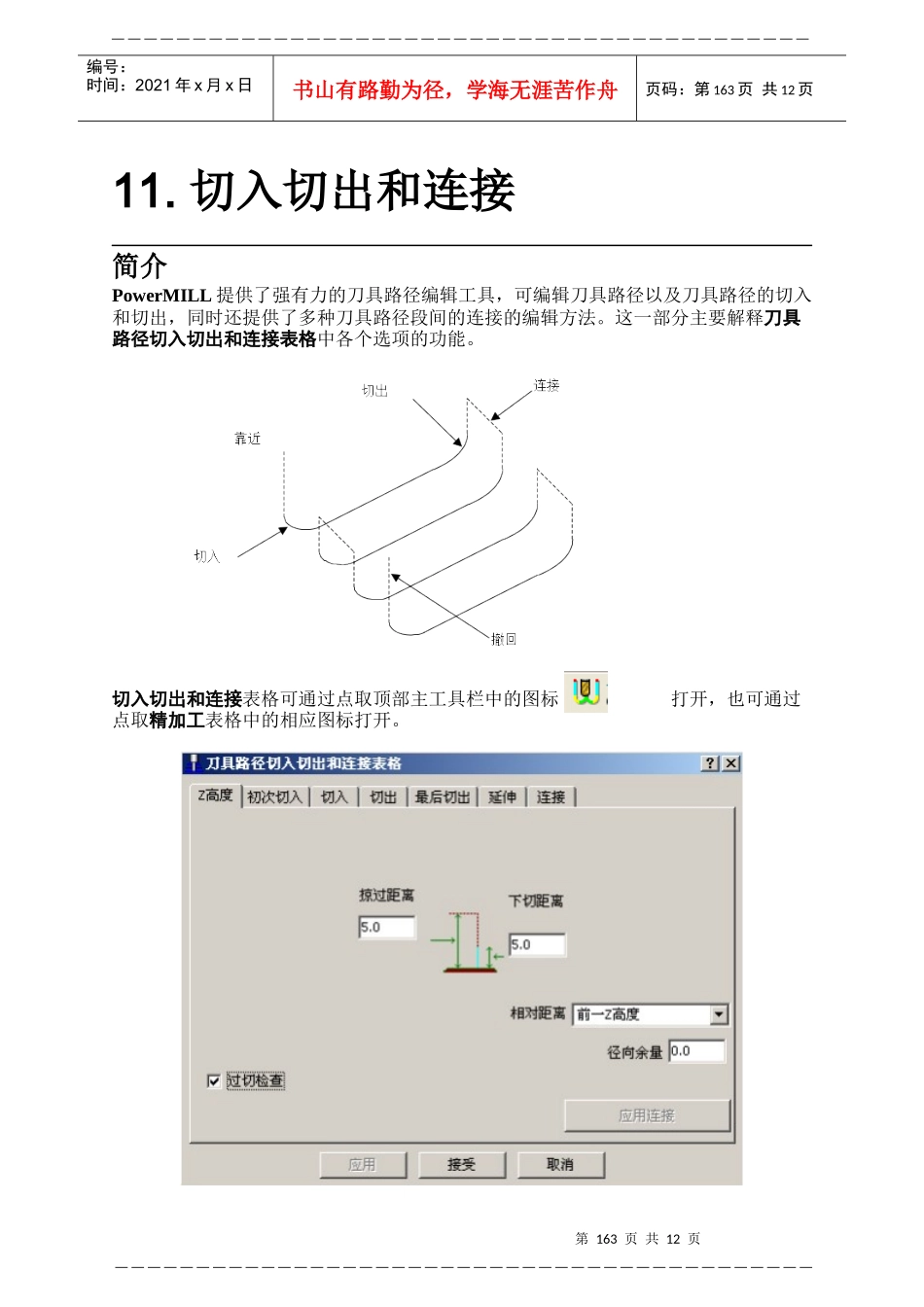

第163页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第163页共12页11.切入切出和连接简介PowerMILL提供了强有力的刀具路径编辑工具，可编辑刀具路径以及刀具路径的切入和切出，同时还提供了多种刀具路径段间的连接的编辑方法。这一部分主要解释刀具路径切入切出和连接表格中各个选项的功能。切入切出和连接表格可通过点取顶部主工具栏中的图标打开，也可通过点取精加工表格中的相应图标打开。第164页共12页第163页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第164页共12页Z高度掠过距离和下切距离用来控制刀具在部件之上快速移动的高度。通过设置适当的安全Z高度和开始Z高度可最大减小加工过程中刀具不必要的低速和空程移动。掠过距离–刀具在模型之上从一个刀具路径末端提刀到下一刀具路径开始处进行快速移动的相对高度。刀具在掠过距离所设定的高度之上做快速移动，快速跨过模型，到达下一下切位置。下切距离–工件表面之上的一相对距离，刀具下切到此距离值后将由快进速率下切改变为以下切速率下切。切入/切出切入控制刀具在切削路径开始前切入模型前的运动；切出控制切削路径末端刀具离开模型时的运动。可使用的切入选项有：无，垂直圆弧，水平圆弧，左水平圆弧，右水平圆弧，延伸移动，加框和斜向。切出可使用的选项和切入可使用的选项除没有斜向选项外，其它部分完全相同。切入切出和连接是刀具路径的有效延伸，因此必须对其进行过切保护处理。为此一定要设置刀具路径切入切出和连接表格中的过切检查选项（缺省设置为已勾取），以免发生过切。点取此选项后，将不产生任何可能导致过切的切入和切出。下面以图解方式解释不同的切入切出和连接设置，在此，除非特别指出，过切检查选项始终呈勾取状态。任何情况下，如果第一选择无法实施，系统将自动应用第二选择。如果两种选择均因过切选项的勾取而无法实施，则切入切出将自动重新设置为无。当前的切入切出和连接设置将包含在新产生的加工策略中，也可使用浏览器在策略产生后对激活刀具路径应用切入切出和连接。范例删除全部，打开范例模型‘PowerMILL_data\models\mouse.dgk’。按最小/最大限计算毛坯。在浏览器中选取模型–产生平面–自毛坯，在输入平面的Z轴高度表格中输入0，然后点击绿色的勾，应用表格。定义一直径为8mm的球头刀。产生一行距为4mm，角度为0，圆弧半径为2的双向连接的平行精加工刀具路径。编辑产生的刀具路径，将刀具路径按平面裁剪，X平面的值为74，其它选项使用系统的缺省设置。第165页共12页第164页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第165页共12页这是一经剪裁过的刀具路径1_1。新的激活的刀具路径的切入切出均设置为无（缺省设置）。右击刀具路径1_1，选取编辑复制刀具路径。激活复制的刀具路径1_1_1。垂直圆弧在刀具路径切入切出表格中选取切入页面。设置垂直圆弧切入，半径为5，角度为90。点取应用。垂直型切入切出在刀具路径的开始处产生一向下的圆弧移动，在刀具路径的结束处产生一向上的圆弧移动。第166页共12页第165页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第166页共12页于是刀具切入工件时，每次切入都有一垂直圆弧切入过程。如果需要，可以同样的方法来设置切出移动，反之亦然。可很容易地将这些设置在两者之间进行复制和粘贴。选取切出页面。点取复制到切出按钮。应用此表格，修改激活刀具路径。水平圆弧设置此选项后将在水平面上产生切入和切出，在此，半径和角度的设置和垂直圆弧相似。这种类型的切入切出最适合于在一恒定Z高度或是Z高度变化较小的刀具路径上。第167页共12页第166页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第167页共12页改变切出选项为无。改变切入选项为水平圆弧，半径为5，角度为90。点取应用。于是全部的刀路均产生了一水平圆弧的切入。选取水平圆弧设置后，PowerMILL根据其它条件自动设置了圆弧的方向，同时在计算过程中考虑了过切检查选项。如果由于勾取了过切选项而无法按指定设置切...
