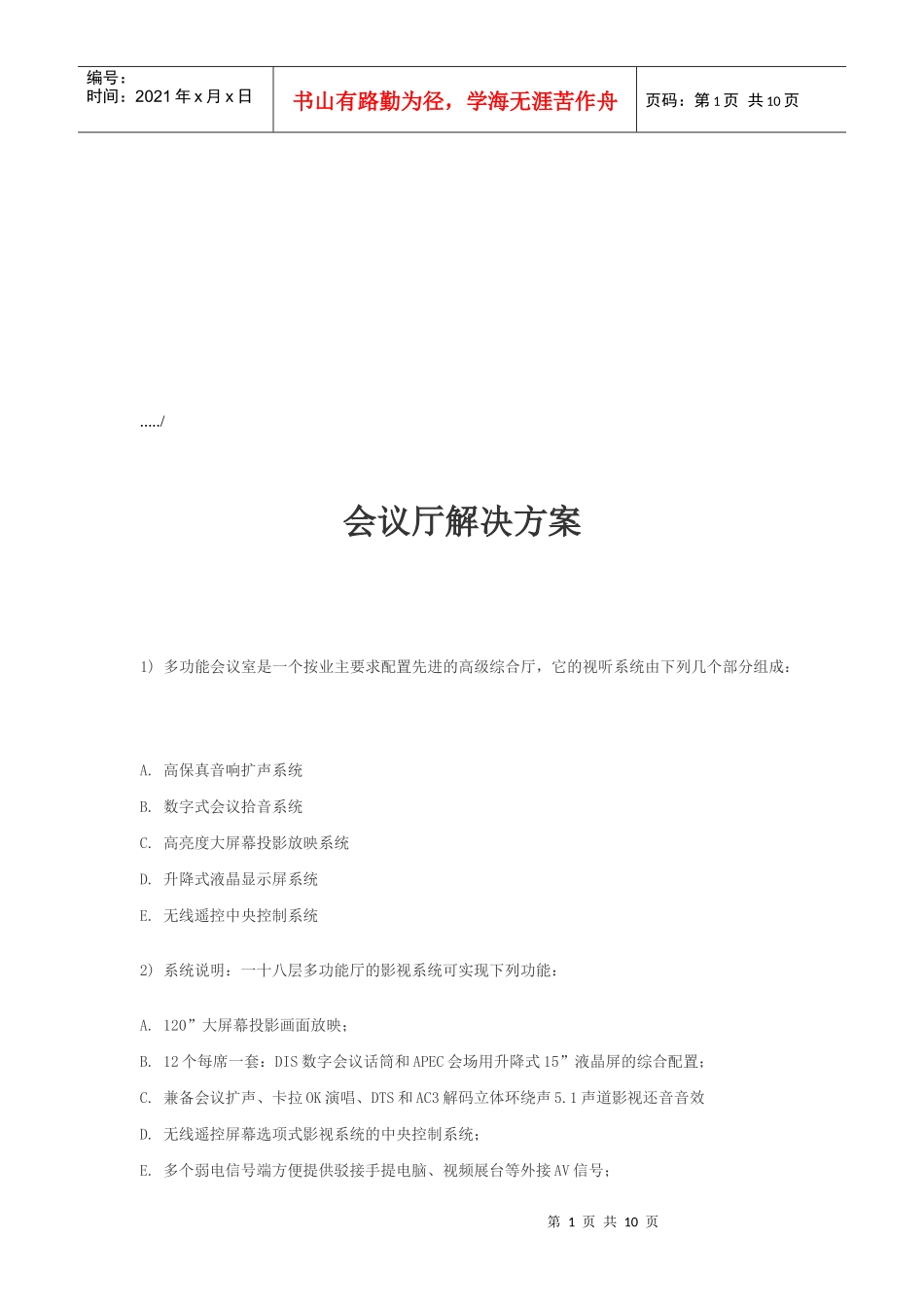

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页...../会议厅解决方案1)多功能会议室是一个按业主要求配置先进的高级综合厅，它的视听系统由下列几个部分组成：A.高保真音响扩声系统B.数字式会议拾音系统C.高亮度大屏幕投影放映系统D.升降式液晶显示屏系统E.无线遥控中央控制系统2)系统说明：一十八层多功能厅的影视系统可实现下列功能：A.120”大屏幕投影画面放映；B.12个每席一套：DIS数字会议话筒和APEC会场用升降式15”液晶屏的综合配置；C.兼备会议扩声、卡拉OK演唱、DTS和AC3解码立体环绕声5.1声道影视还音音效D.无线遥控屏幕选项式影视系统的中央控制系统；E.多个弱电信号端方便提供驳接手提电脑、视频展台等外接AV信号；第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页F.现场实况快球拍摄，创造电视电话会议条件；G.收视大楼内有线电视和卫星电视节目信号，红外遥控选台；H.会议前后背景音乐播放，实况录音；I.无线话筒卡拉OK无牵挂演唱，万首曲目光盘配置和自动评分；J.电动卷帘升降屏幕。3)系统功能：1、以中央控制主机为中心，无线触摸屏为控制终端；2、通过主机上的RS232口连接到RS232转RS485转换模块，通过模块输出485信号控制液晶升降器统一或者单独控制升降；3、通过主机上的RS232口连接到快球摄像机的RS232控制口，通过无线触摸屏控制摄像机转动和图象放大缩小；4、通过主机上的KT-NET口连接TOP-PWR8电源控制器，可以控制窗帘、日光灯和设备电源，实现所有电源的自动控制；5、通过主机上的KT-NET口连接TOP-LITE4调光器，可以控制白炽灯从全暗到全亮，实现无级调光；6、通过主机上的KT-NET口连接TOP-VOL2控制器，使整个指挥中心音量真正的受控制；7、因为所有的设备都受到控制，所以能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；通过控制A/V矩阵，可以实现将所有的音视频切换到会议室的所有音视频输出设备上；通过控制RGB矩阵，可以将多台计算机的RGB信号切换到投影机。8、如筒灯的开/关；射灯的开/关；光管的开/关；全开/全关等。9、通过主机上的RS232口控制投影机和投影屏幕的控制10、通过主机上的RS232口和会议系统RS232模块做摄像机联动控制功能。A.高保真音响扩声系统：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页一个多功能会议厅的听感效果是由建筑，扩声等因素所决定的。在明确其扩声之功能特点条件下，音质设计应追求逼真兼顾良好的整体效果为目的。一个具有良好听觉条件的会议厅应达到如下要求：观众席能达到足够的响度；声扩散性好，声音能均匀覆盖整个观众席无死角；达到足够的清晰度和保真度，不应有明显的回声、长延时、反射声、颤动回声、声聚焦和声共振等声学缺陷存在。多功能厅的主扩声音箱采用英国原装StudioMaste全音域产品，其该音箱由一只12寸全音域同轴扬声器和一只5寸高频扬声器组成，使用时将该音箱安装在支架搁放在投影幕两旁，两边墙上离地30CM留有音箱线插座，即插即用，不用时可立即搬走。用个会议室时，整个扩声系统以高质量的语言清晰度为目标，同时在会议前后播放音乐时也具有较宽的频响和音乐的柔谐度。为了保证多功能厅的抗啸叫能力，我们采取了下列三个措施：1、通过2×31段图示均衡器以调节主扩声音箱的在厅内的频率响应；2、选用单方向性好的心型话筒，以其自身优越的轴向声接受达到良好的抗啸叫效果。3、系统中不配置声反馈抑制器而以合理布置扬声器的方式控制啸叫的产生，是为了保证扩声音质的高保真度。在拾音传声器的配置方面，我们除了为多功能厅10个席位布置DIS数字会议系统外，还有设置一套二支美国SHURE无线话筒一套供卡拉OK演唱或会议时无牵挂灵活使用。上述各种传声器均为单方向心型产品，其特点是灵敏度高，不易产生啸叫。系统采用原日本DENON综合AV功率放大器作主控，该机有5*185W的强劲功率输出，有源重低频音箱的输出接口，FM/AM电台接收，DTS和AC3的数字解码，多种模式的音效处理。影视系统的立体环绕声播放由主音箱和环境声音箱...
