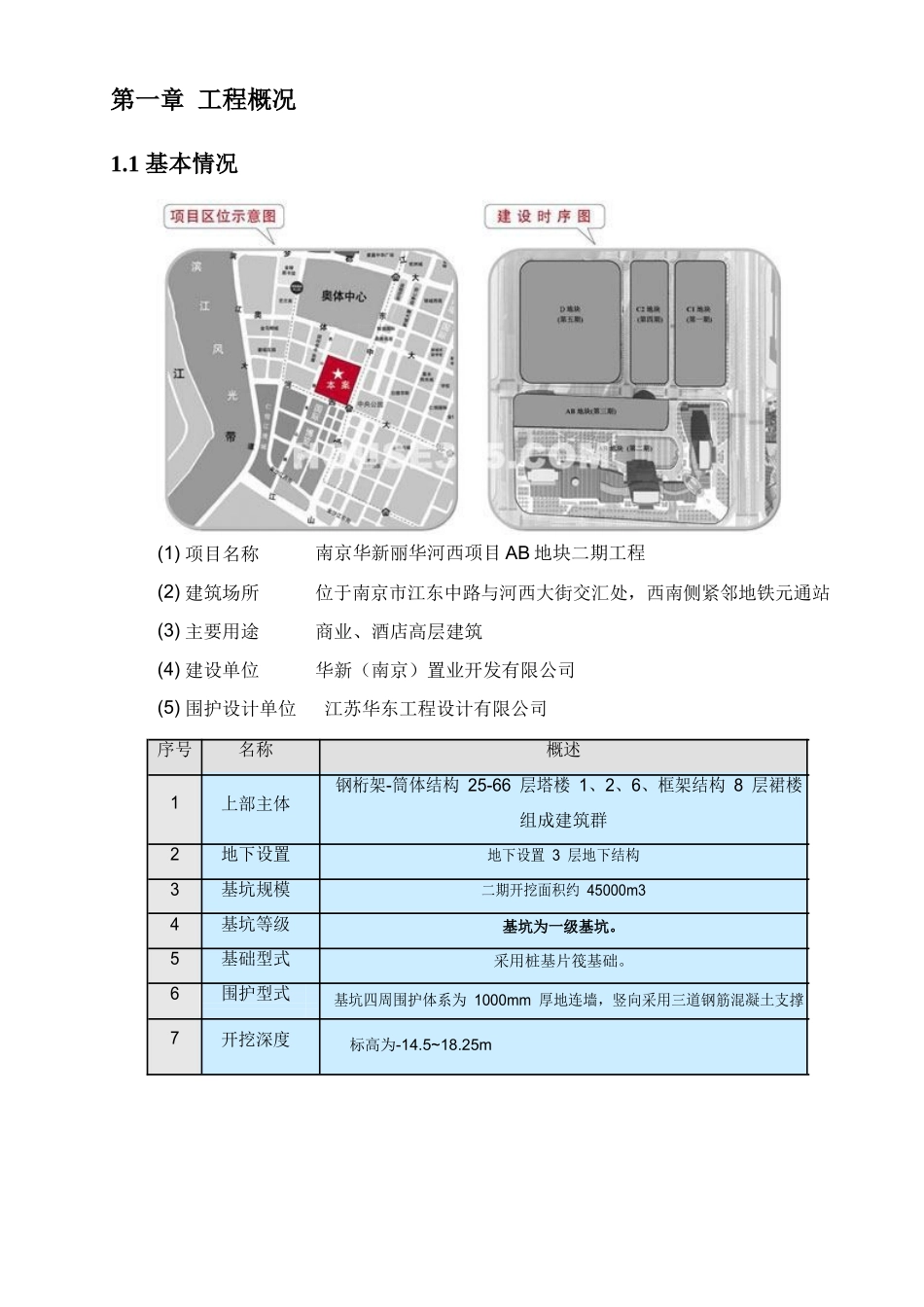

第一章工程概况1.1基本情况(1)项目名称南京华新丽华河西项目AB地块二期工程(2)建筑场所位于南京市江东中路与河西大街交汇处，西南侧紧邻地铁元通站(3)主要用途商业、酒店高层建筑(4)建设单位华新（南京）置业开发有限公司(5)围护设计单位江苏华东工程设计有限公司序号名称概述1上部主体钢桁架-筒体结构25-66层塔楼1、2、6、框架结构8层裙楼组成建筑群2地下设置地下设置3层地下结构3基坑规模二期开挖面积约45000m34基坑等级基坑为一级基坑。5基础型式采用桩基片筏基础。6围护型式基坑四周围护体系为1000mm厚地连墙，竖向采用三道钢筋混凝土支撑7开挖深度标高为-14.5~18.25m1.2周边环境本段线路位于南京市建邺区，江东中路与河西大街交汇处，沿侧道路地下管线众多，环境复杂、保护要求高。其西南侧紧邻地铁元通站场地，其中江东东路与河西大街地下均有轨道交通图1周边环境示意图1.3水文地质1.3.1地质情况（一）地形、地貌拟建场区位于南京市江东中路与河西大街交汇处，其西南侧紧邻地铁元通站。拟建场区原为居民区及菜地，地势基本平整，起伏不大。场区原标高为5.55～6.45米，现有标高为6.963～8.887米，场区大量回填杂填土。勘察场地属长江漫滩相地貌单元。（二）场地各岩土层分布及其性质在钻孔深度控制范围内依据其工程性质自上而下分为：①-1层杂填土：灰褐～灰黑色，局部色杂，成分以碎石、砼、碎砖为主，砼径3～40cm、碎石径3～15cm，充填30%～50%松散状粉质粘土和少量生活垃圾。局部地段在0.0～0.5米左右可见混凝土地坪，为原有建筑地坪。该层土质松散，堆积无规律，堆积时间小于2年。该层土质不均，整个场区均有分布，具湿陷性。该层层厚1.10～7.30米，层底埋深1.10～7.30米。①-2层素填土:灰褐色，以松散状态的粉质粘土为主，夹砖块、碎石、植物根茎，局部为建筑垃圾，极不均匀。该层土质不均，场区局部分布，具湿陷性。该层层厚0.40～4.30米，层底埋深2.90～7.30米。②-1层淤泥质粉质粘土：灰褐～灰色，流塑状态为主，局部软塑，部分地段夹粉砂薄层，层厚2～5mm，见少量云母碎片及腐木屑，局部夹腐木屑较多，摇振反应轻微，稍有光泽反应，干强度中等，韧性中等,整个场区均有分布，该层层厚12.40～20.00米，层底埋深18.2～24.40米。②-2层粉质粘土：灰色，软塑状态为主，局部流塑状态，层理不明显。部分地段夹粉砂薄层，层厚5～15mm，见少量云母碎片及腐木屑，局部夹腐木屑较多，摇震反应轻微，无光泽反应，干强度、韧性低，该层下部1～2m左右表现为互层状。整个场区均有分布，该层层厚4.10～23.30米，层底埋深25.90～43.10米。③-1层粉细砂：灰色，饱和，中密状态，含腐植物、云母片。矿物主要成分为石英，颗粒呈次圆状，级配一般，土质不均，局部夹有1～5cm厚的层状软可塑粉质粘土，整个场区均有分布，该层层厚0.70～10.10米，层底埋深32.90～43.80米。③-2层粉细砂：灰色，饱和，密实状态为主，顶部局部为中密状态，含腐植物、云母片。矿物主要成分为石英，颗粒呈次圆状，级配一般，土质不均，局部夹有1～15cm厚的层状软可塑粉质粘土，整个场区均有分布，该层层厚4.70～22.20米，层底埋深46.50～53.80米。④层中粗砂混卵砾石：杂色，中密状态，卵砾石呈亚圆～棱角状，含量30%左右，主要成份为硅质，最大粒径为12cm，一般粒径为5～10cm，中粗砂呈中密状，矿物主要成分为石英，颗粒呈次圆状，级配一般。充填可塑状粉质粘土;整个场区均有分布，层厚0.30～24.50米，层底埋深51.40～75.00米。⑤-1层强风化泥岩：紫红色，层状结构，岩体组织结构大部分破坏，矿物成份显著变化，风化强烈，上部呈土状，下部呈碎块状，碎块手捏易碎，标准贯入实测击数均大于50击。岩体基本质量等级为Ⅴ级,浸水易软化，整个场区均有分布，层厚0.20～5.20米，层底埋深53.20～76.50米。⑤-2层中风化泥岩：紫红色，层状结构，块状构造,泥质胶结，岩体较完整。局部夹砂质泥岩薄层，主要矿物成分为长石，岩芯采取率大于80%。岩石天然单轴抗压强度标准值为0.535MPa，属极软岩，岩体基本质量等级为V级,浸水易软化，该层未钻穿。地层参数表如图：标准贯入试验锤击样本变异统计修正标准贯入试验锤击数地基承...
