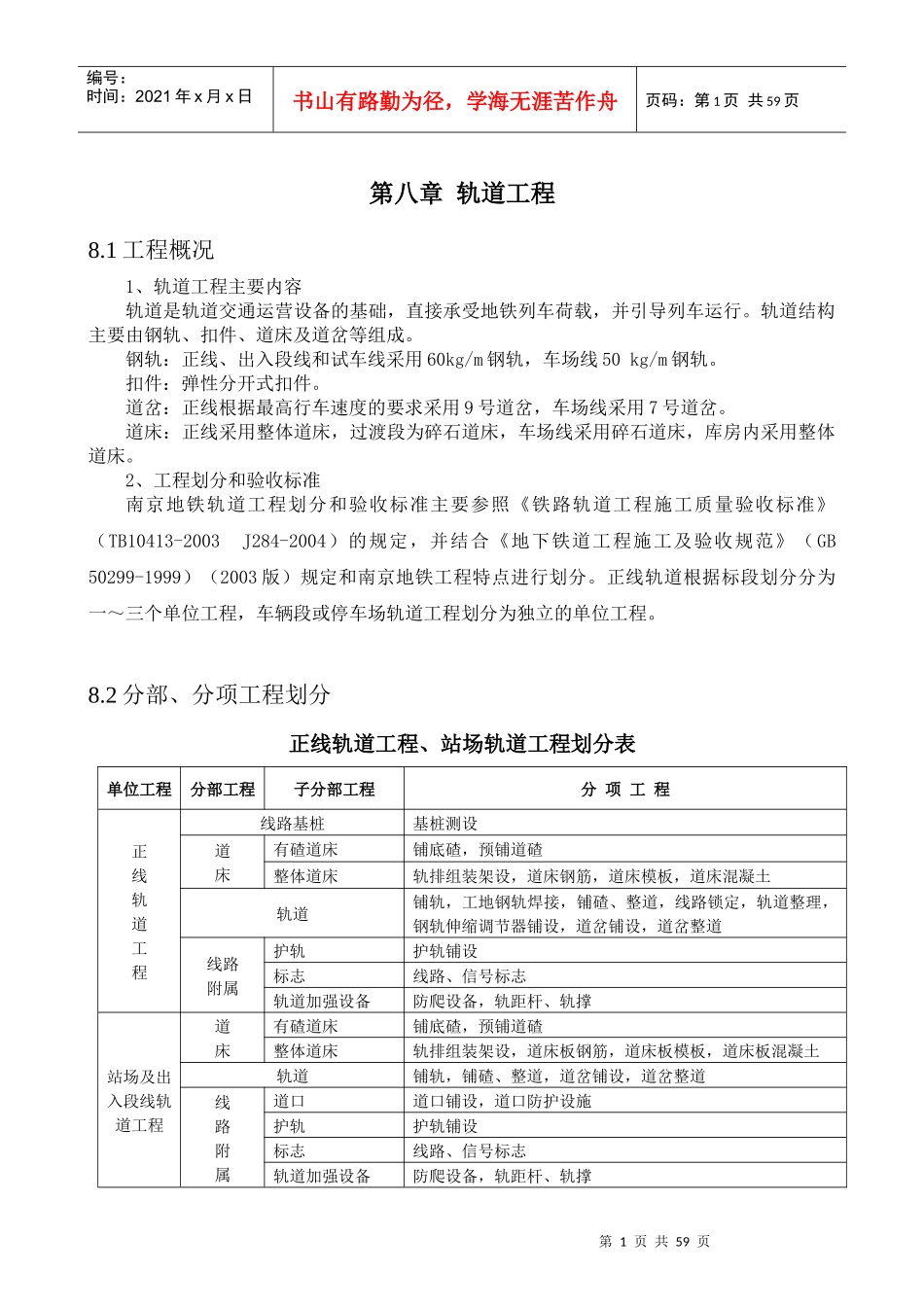

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页第八章轨道工程8.1工程概况1、轨道工程主要内容轨道是轨道交通运营设备的基础，直接承受地铁列车荷载，并引导列车运行。轨道结构主要由钢轨、扣件、道床及道岔等组成。钢轨：正线、出入段线和试车线采用60kg/m钢轨，车场线50kg/m钢轨。扣件：弹性分开式扣件。道岔：正线根据最高行车速度的要求采用9号道岔，车场线采用7号道岔。道床：正线采用整体道床，过渡段为碎石道床，车场线采用碎石道床，库房内采用整体道床。2、工程划分和验收标准南京地铁轨道工程划分和验收标准主要参照《铁路轨道工程施工质量验收标准》（TB10413-2003J284-2004）的规定，并结合《地下铁道工程施工及验收规范》（GB50299-1999）（2003版）规定和南京地铁工程特点进行划分。正线轨道根据标段划分分为一～三个单位工程，车辆段或停车场轨道工程划分为独立的单位工程。8.2分部、分项工程划分正线轨道工程、站场轨道工程划分表单位工程分部工程子分部工程分项工程正线轨道工程线路基桩基桩测设道床有碴道床铺底碴，预铺道碴整体道床轨排组装架设，道床钢筋，道床模板，道床混凝土轨道铺轨，工地钢轨焊接，铺碴、整道，线路锁定，轨道整理，钢轨伸缩调节器铺设，道岔铺设，道岔整道线路附属护轨护轨铺设标志线路、信号标志轨道加强设备防爬设备，轨距杆、轨撑站场及出入段线轨道工程道床有碴道床铺底碴，预铺道碴整体道床轨排组装架设，道床板钢筋，道床板模板，道床板混凝土轨道铺轨，铺碴、整道，道岔铺设，道岔整道线路附属道口道口铺设，道口防护设施护轨护轨铺设标志线路、信号标志轨道加强设备防爬设备，轨距杆、轨撑第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页8.3轨道工程验收资料轨道工程资料目录第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页序号表格名称编号备注一单位工程质量验收资料1轨道单位工程质量竣工验收记录统表一2轨道单位工程质量控制资料核查记录统表二3轨道单位工程安全和功能检验资料核查记录及主要功能抽查记录统表三4轨道单位工程观感质量检查记录统表四二质量控制资料详见质量控制资料1原材料、构配件出厂合格证书及进场检（试）验报告F12施工试验报告及见证检测报告F23隐蔽工程验收F3.1包括钢筋、细部等4施工记录F44.1测量施工记录F4.14.2其它土建施工记录F4.84.2.1混凝土供应记录表F4.8.14.2.2混凝土浇筑记录表F4.8.24.3轨道施工记录F4.94.3.1钢轨接触焊接头超声探伤记录表F4.9.14.3.2钢轨焊接接头外观检查记录表F4.9.24.3.3接触焊正火参数记录表F4.9.34.3.4钢轨焊接接头落锤试验记录F4.9.44.3.5无缝线路技术资料F4.9.54.3.6无缝线路纵向位移观测记录表F4.9.64.3.7验收前轨道静态几何尺寸偏差检验表F4.9.74.3.8验交前轨道静态几何尺寸偏差检验表F4.9.84.3.9轨枕间距检验表F4.9.95预制构件、预拌混凝土合格证F55.1商品混凝土出厂合格证汇总表F5.16安全、功能检测部分资料F66.1钢轨焊接形式检验记录6.2钢轨焊接周期性生产检验记录6.3钢轨探伤检查记录6.4线路锁定施工记录6.5钢轨位移观测记录6.6有碴道床力学参数测试记录6.7轨道静态质量检查记录6.8轨道动态质量检查记录三检验批质量验收记录1基桩测设工程检验批质量验收记录E9.12铺底碴工程检验批质量验收记录E9.23预铺道碴工程检验批质量验收记录E9.34轨排组装架设工程检验批质量验收记录E9.45钢筋工程检验批质量验收记录E9.56模板工程检验批质量验收记录E9.67混凝土（原材料及配合比）工程检验批质量验收记录E9.7第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页8混凝土（施工）工程检验批质量验收记录E9.89混凝土（结构外观和尺寸偏差）工程检验批质量验收记录E9.910铺轨工程检验批质量验收记录（I）E9.1011铺轨工程检验批质量验收记录（II）E9.1112铺轨工程检验批质量验收记录（III）E9.1213工地钢轨焊接工程检验批质量验收记录E9.1314线路锁定工程检验批质量验收记录E9.1415轨...
