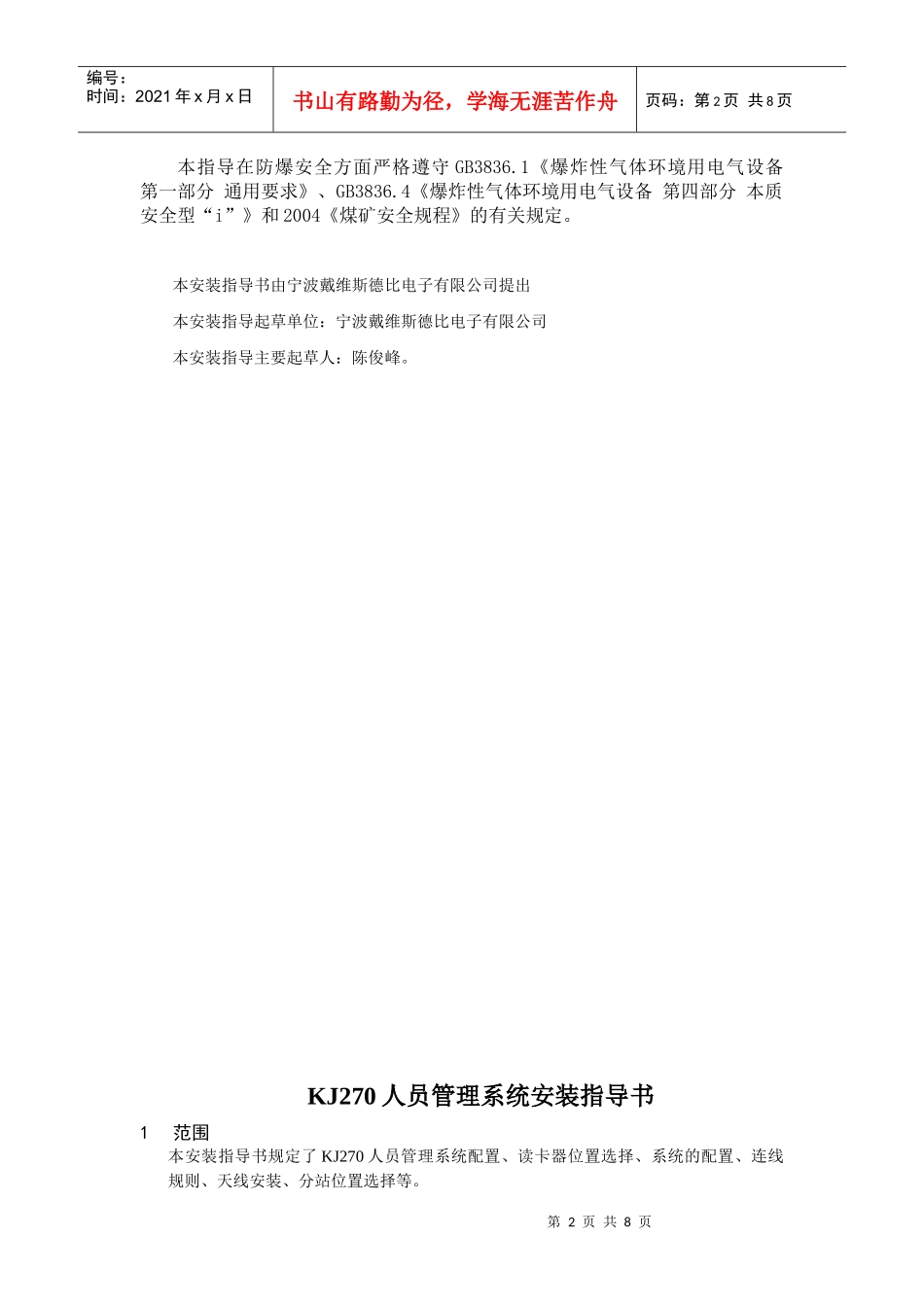

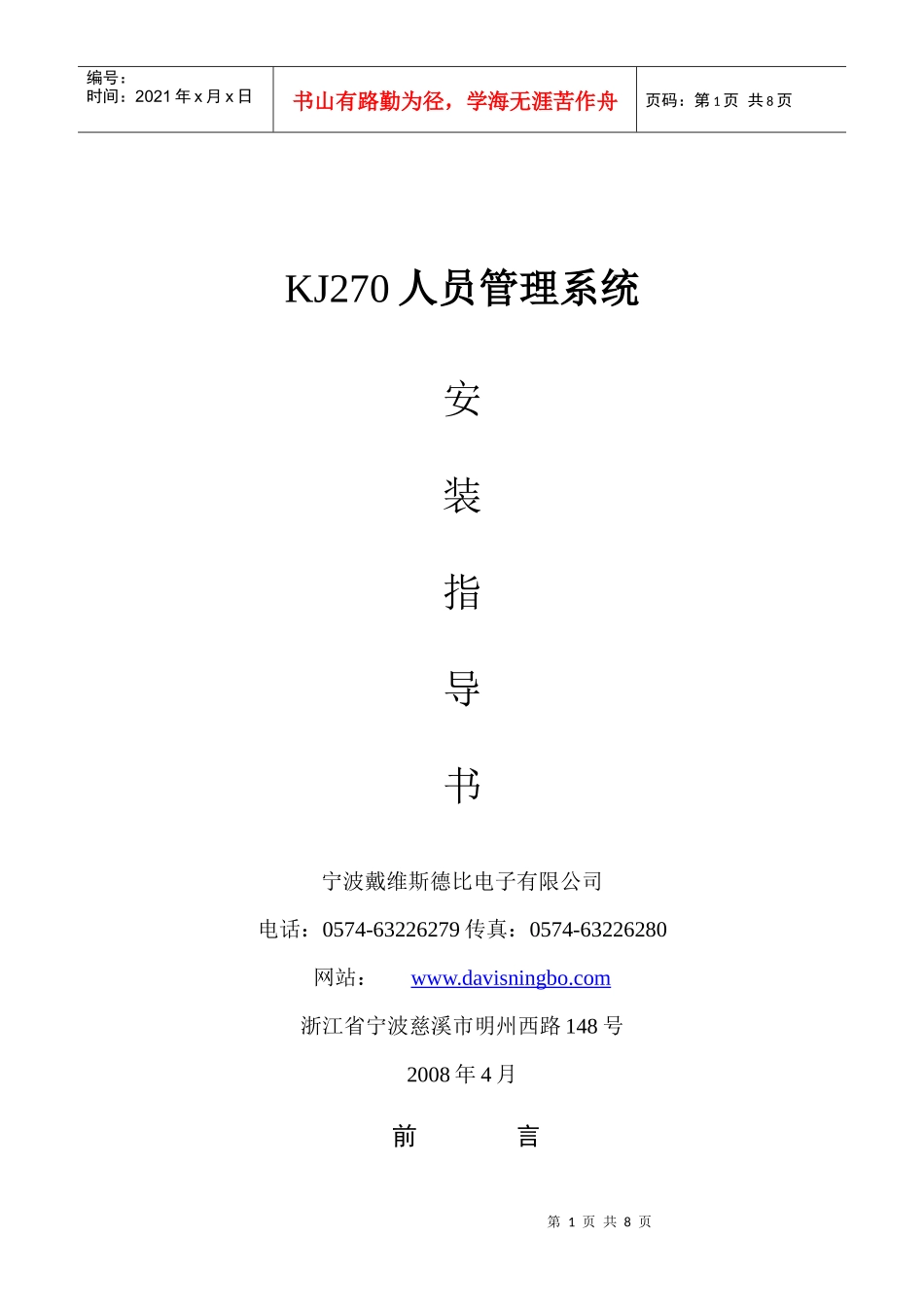

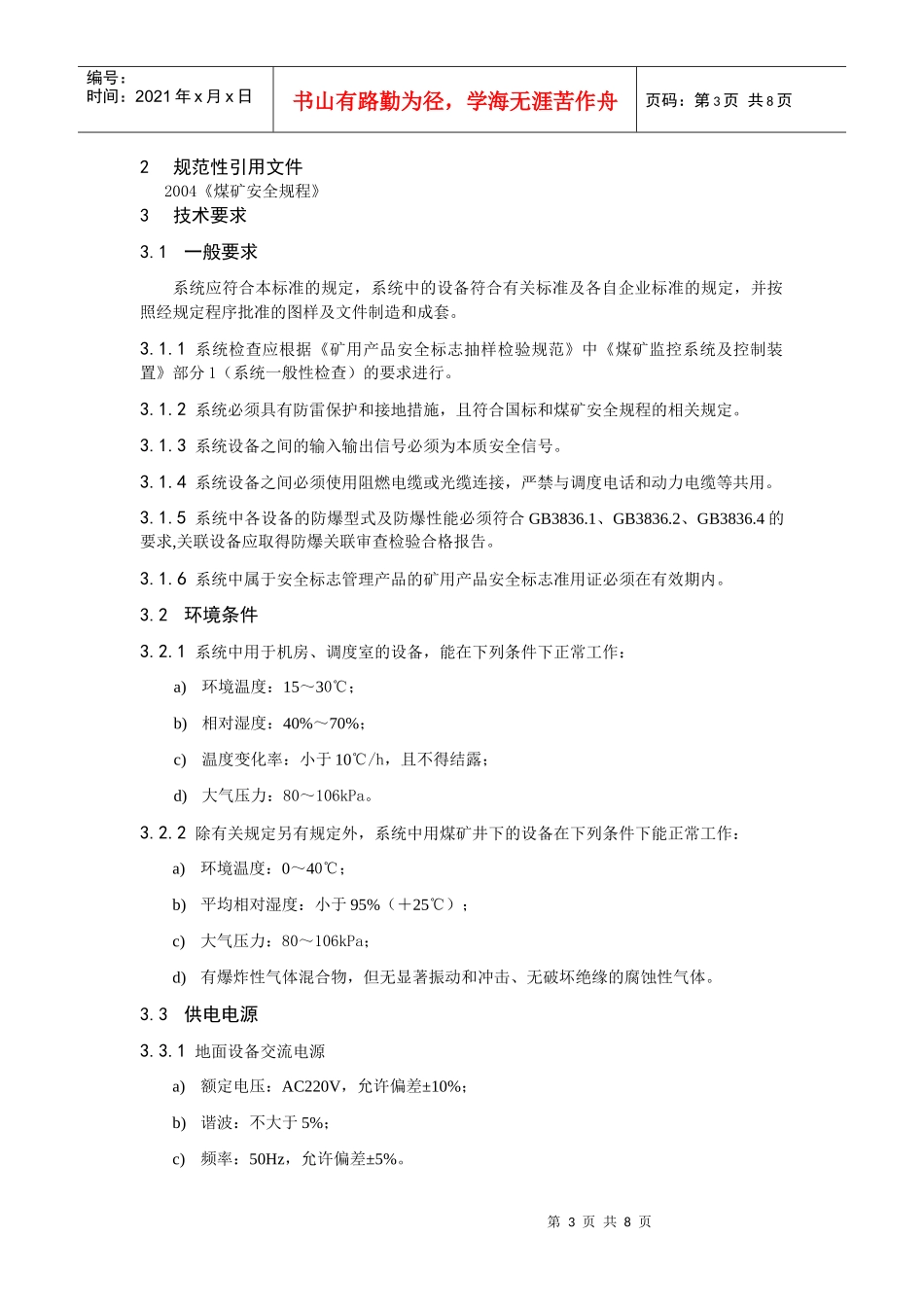

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页KJ270人员管理系统安装指导书宁波戴维斯德比电子有限公司电话：0574-63226279传真：0574-63226280网站：www.davisningbo.com浙江省宁波慈溪市明州西路148号2008年4月前言第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页本指导在防爆安全方面严格遵守GB3836.1《爆炸性气体环境用电气设备第一部分通用要求》、GB3836.4《爆炸性气体环境用电气设备第四部分本质安全型“i”》和2004《煤矿安全规程》的有关规定。本安装指导书由宁波戴维斯德比电子有限公司提出本安装指导起草单位：宁波戴维斯德比电子有限公司本安装指导主要起草人：陈俊峰。KJ270人员管理系统安装指导书1范围本安装指导书规定了KJ270人员管理系统配置、读卡器位置选择、系统的配置、连线规则、天线安装、分站位置选择等。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2规范性引用文件2004《煤矿安全规程》3技术要求3.1一般要求系统应符合本标准的规定，系统中的设备符合有关标准及各自企业标准的规定，并按照经规定程序批准的图样及文件制造和成套。3.1.1系统检查应根据《矿用产品安全标志抽样检验规范》中《煤矿监控系统及控制装置》部分1（系统一般性检查）的要求进行。3.1.2系统必须具有防雷保护和接地措施，且符合国标和煤矿安全规程的相关规定。3.1.3系统设备之间的输入输出信号必须为本质安全信号。3.1.4系统设备之间必须使用阻燃电缆或光缆连接，严禁与调度电话和动力电缆等共用。3.1.5系统中各设备的防爆型式及防爆性能必须符合GB3836.1、GB3836.2、GB3836.4的要求,关联设备应取得防爆关联审查检验合格报告。3.1.6系统中属于安全标志管理产品的矿用产品安全标志准用证必须在有效期内。3.2环境条件3.2.1系统中用于机房、调度室的设备，能在下列条件下正常工作：a)环境温度：15～30℃；b)相对湿度：40%～70%；c)温度变化率：小于10℃/h，且不得结露；d)大气压力：80～106kPa。3.2.2除有关规定另有规定外，系统中用煤矿井下的设备在下列条件下能正常工作：a)环境温度：0～40℃；b)平均相对湿度：小于95%（＋25℃）；c)大气压力：80～106kPa；d)有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。3.3供电电源3.3.1地面设备交流电源a)额定电压：AC220V，允许偏差±10%；b)谐波：不大于5%；c)频率：50Hz，允许偏差±5%。第4页共8页第3页共8页WY-1识别卡唯一性检查设备放在井口安全区编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3.3.2井下设备交流电源a)额定电压：127V，允许偏差：－25%～＋10%；b)谐波：不大于10%；c)频率：50Hz，允许偏差±5％。3.3.3井下设备直流本安电源由外部本安电源供电的设备能在10V～24V正常工作。3.4系统组成系统地面部分主要由工控机（主机、备用机各一台）、打印机、PC21-FED调制解调器、KJ270-G隔离装置、AM2－40电源防雷器、SR－E12V/4信号避雷、UPS电源组成，井下部分主要由KDW-33隔爆兼本安不间断电源箱、KJ270-F1分站、KJ270-F2-4读卡器、KJ270-T天线、KJ270-S手持仪、KJ270-K1识别卡及通信电缆组成。识别卡与读卡器之间通过无线方式进行通信，读卡器与分站之间通过CAN总线进行通信，分站与调制解调器之间通过FSK总线进行通信，所采集的信息保存在工控机中，可以本地操作，也可以通过计算机网络在远程操作。系统配置表见表1。详见FSKSAP通讯方式网络结构图。3.4.1工控主机主要参数第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页a)操作系统：win2000/winxp；b)CPU:Intel奔腾IV处理器，主频1.0G以上；c)内存：不少于512M；d)硬盘：不低于60G；e)显卡：标准VGA16位真彩；f)显示器分辨率：1024X768。3.4.2软件操作系统、数据库、编程语言等为可靠性高、开放性好、易操作、易维护、安全、成熟的主流产品。软件有详细的汉字说明和汉字操作指南。操作系统：win2000/xp操作系统；系统软件：KJ270MineSCADA跟踪...
