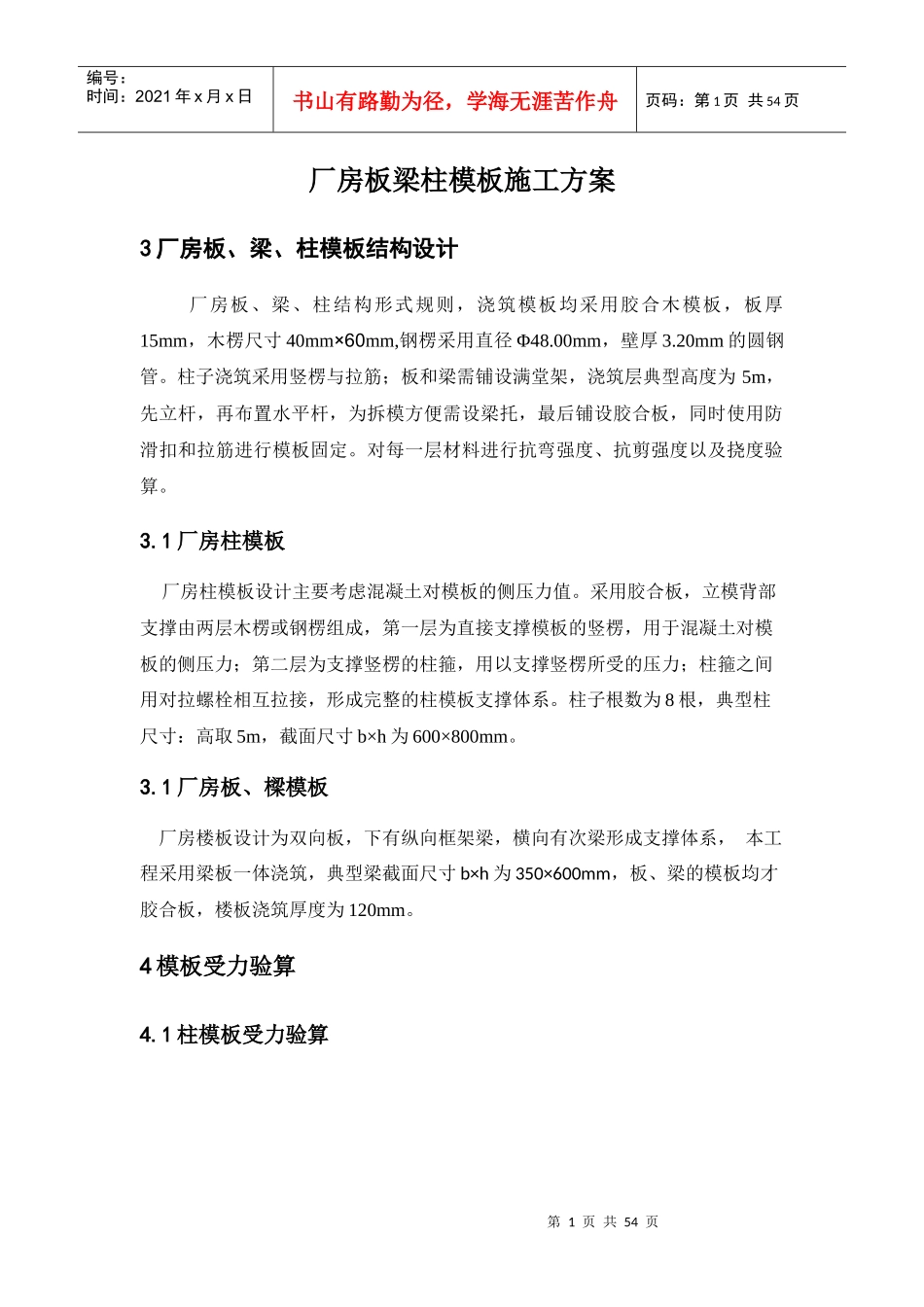

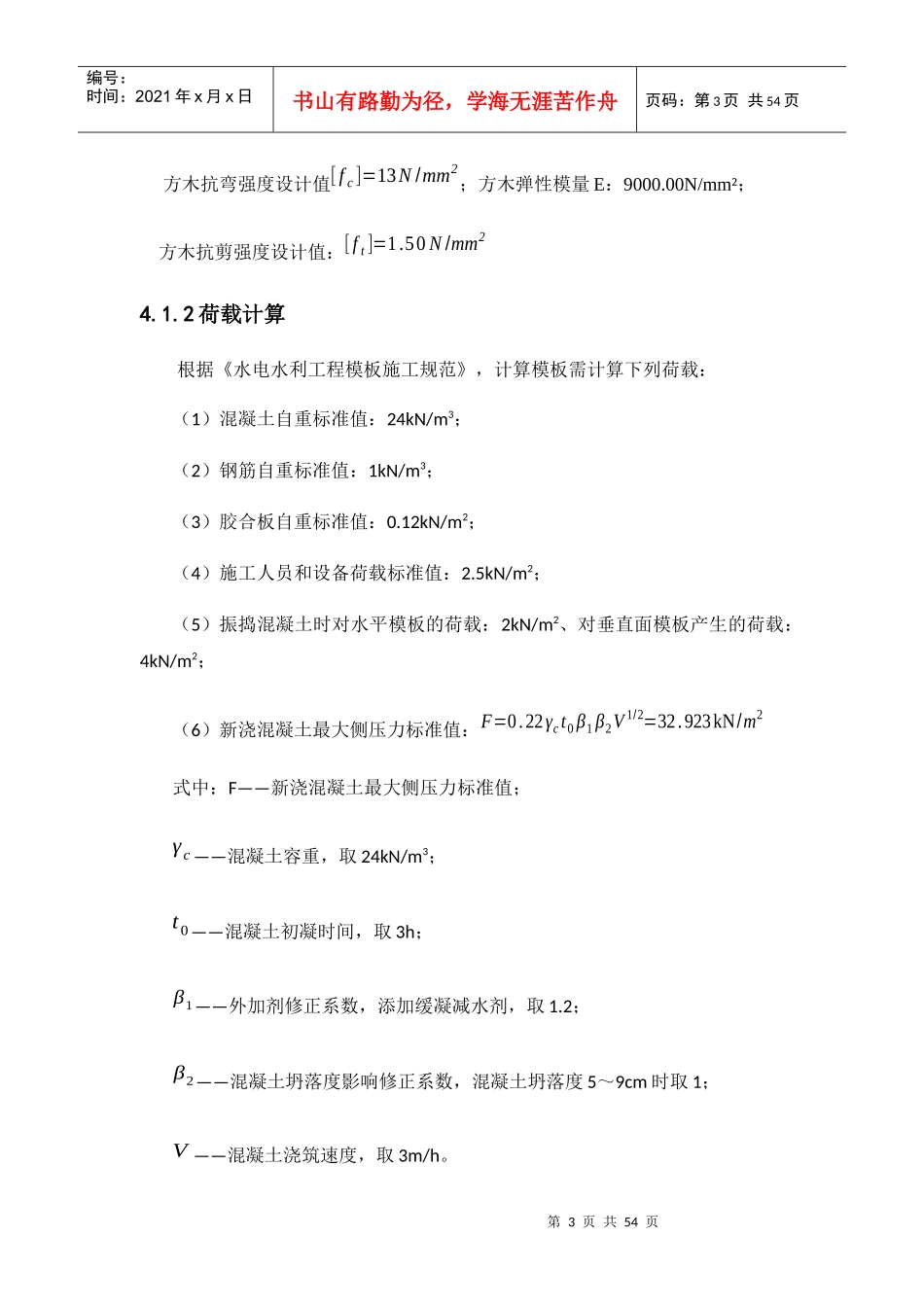

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页厂房板梁柱模板施工方案3厂房板、梁、柱模板结构设计厂房板、梁、柱结构形式规则，浇筑模板均采用胶合木模板，板厚15mm，木楞尺寸40mm×60mm,钢楞采用直径Φ48.00mm，壁厚3.20mm的圆钢管。柱子浇筑采用竖楞与拉筋；板和梁需铺设满堂架，浇筑层典型高度为5m，先立杆，再布置水平杆，为拆模方便需设梁托，最后铺设胶合板，同时使用防滑扣和拉筋进行模板固定。对每一层材料进行抗弯强度、抗剪强度以及挠度验算。3.1厂房柱模板厂房柱模板设计主要考虑混凝土对模板的侧压力值。采用胶合板，立模背部支撑由两层木楞或钢楞组成，第一层为直接支撑模板的竖楞，用于混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成完整的柱模板支撑体系。柱子根数为8根，典型柱尺寸：高取5m，截面尺寸b×h为600×800mm。3.1厂房板、樑模板厂房楼板设计为双向板，下有纵向框架梁，横向有次梁形成支撑体系，本工程采用梁板一体浇筑，典型梁截面尺寸b×h为350×600mm，板、梁的模板均才胶合板，楼板浇筑厚度为120mm。4模板受力验算4.1柱模板受力验算第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页柱模板设计示意图4.1.1参数信息（1）基本参数柱截面宽度B方向对拉螺栓数目：3；柱截面宽度B方向竖楞数目：4；柱截面宽度B方向对拉螺栓数目：3；柱截面宽度B方向竖楞数目：5；对拉螺栓直径(mm)：M12；（2）柱箍柱箍材料：直径Φ48.00mm，壁厚3.20mm的圆钢管；柱箍间距：450mm；柱箍合并根数：2；（3）竖楞竖楞材料：木方；竖楞合并根数：1；宽度：40mm；高度：60mm；（4）面板面板类型：胶合面板；面板厚度：15.00mm；面板弹性模量E：6000.00N/mm²；面板抗弯强度设计值：[fc]=13.00N/mm2；面板抗剪强度设计值：[ft]=1.50N/mm2；（5）方木第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页方木抗弯强度设计值[fc]=13N/mm2；方木弹性模量E：9000.00N/mm²；方木抗剪强度设计值：[ft]=1.50N/mm24.1.2荷载计算根据《水电水利工程模板施工规范》，计算模板需计算下列荷载：（1）混凝土自重标准值：24kN/m3；（2）钢筋自重标准值：1kN/m3；（3）胶合板自重标准值：0.12kN/m2；（4）施工人员和设备荷载标准值：2.5kN/m2；（5）振捣混凝土时对水平模板的荷载：2kN/m2、对垂直面模板产生的荷载：4kN/m2；（6）新浇混凝土最大侧压力标准值：F=0.22γct0β1β2V1/2=32.923kN/m2式中：F——新浇混凝土最大侧压力标准值；γc——混凝土容重，取24kN/m3；t0——混凝土初凝时间，取3h；β1——外加剂修正系数，添加缓凝减水剂，取1.2；β2——混凝土坍落度影响修正系数，混凝土坍落度5～9cm时取1；V——混凝土浇筑速度，取3m/h。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页4.1.3柱模板面板受力验算模板结构构件中的面板属于受弯构件，按简支梁或连续梁计算。分别取柱截面宽度B方向和H方向面板作为验算对象，进行强度、刚度计算。强度验算考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。由前参数信息可知，柱截面宽度B方向和（H方向）竖楞间距均为200mm，竖楞数目为4和（5），因此对柱截面面板按均布荷载作用下的两跨连续梁进行计算。计算简图:（1）面板抗弯验算按均布荷载作用下的两跨连续梁用下式计算最大跨中弯矩：作用在模板上的侧压力线荷载q，包括:q1=1.2×32.923×0.45×0.9=16.000kN/mq2=1.4×4×0.45×0.9=2.268kN/m系数：0.9——木模板及其支架结构应符合先行国家标准《木结构设计规范》的规定，当木材含水率小于25%时，其荷载设计值可以乘以系数0.9予折减。q=q1+q2=16.000+2.268=20.298kN/m第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页胶合板的抗弯强度设计值取[f]=13N/mm2，面板强度为:σ=MW≤[f]其中M=0.1×16×2002+0.11...
