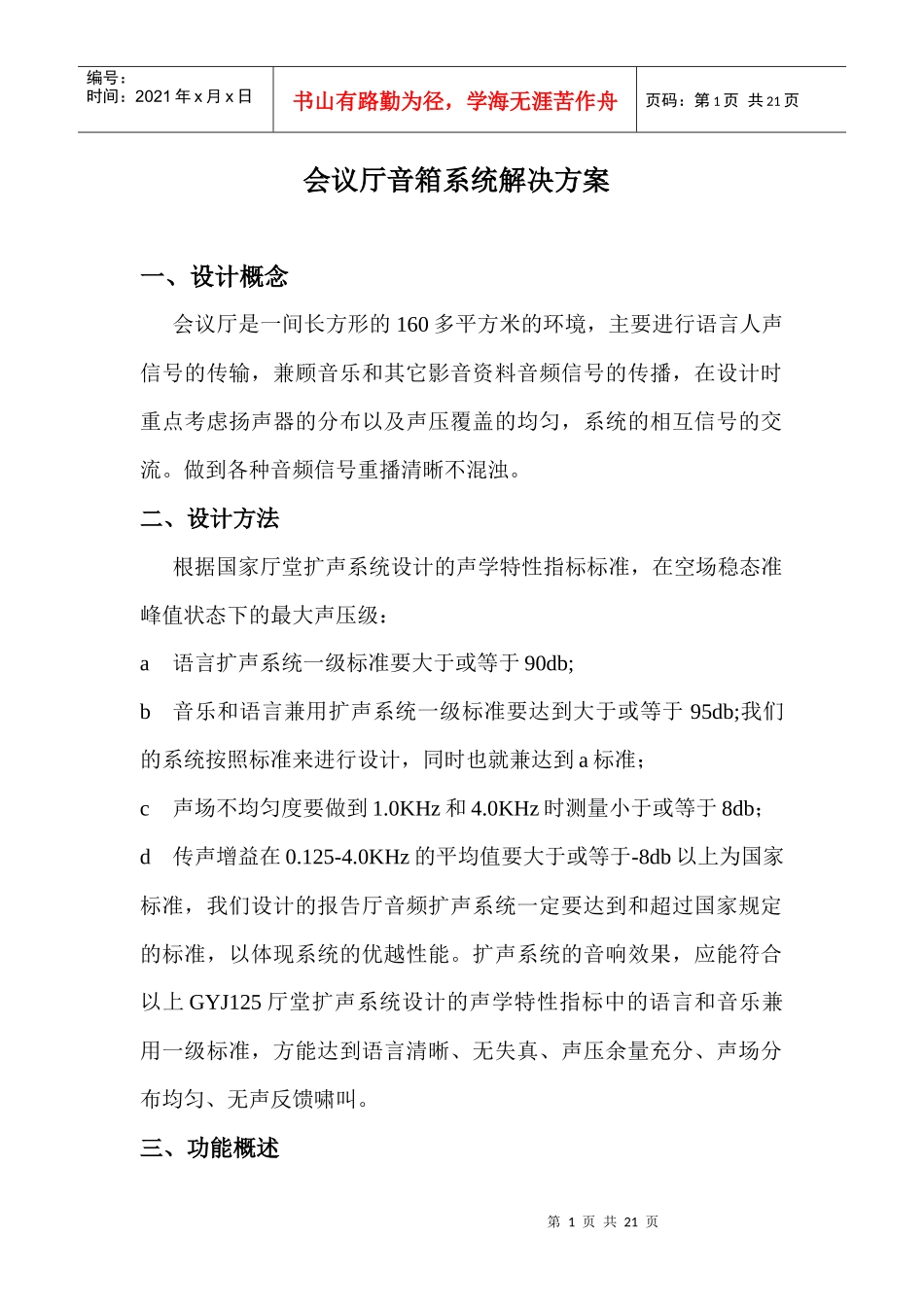

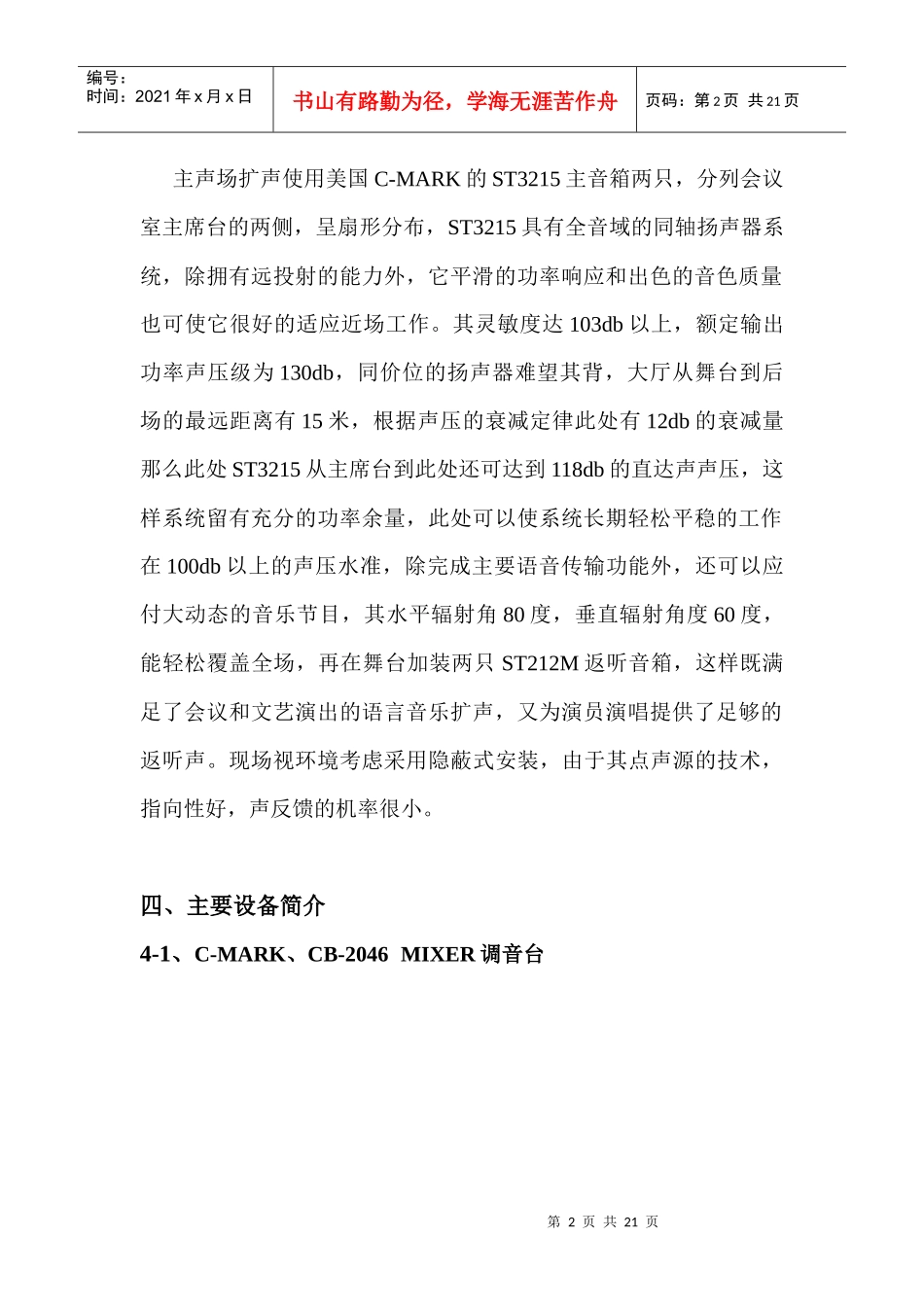

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页会议厅音箱系统解决方案一、设计概念会议厅是一间长方形的160多平方米的环境，主要进行语言人声信号的传输，兼顾音乐和其它影音资料音频信号的传播，在设计时重点考虑扬声器的分布以及声压覆盖的均匀，系统的相互信号的交流。做到各种音频信号重播清晰不混浊。二、设计方法根据国家厅堂扩声系统设计的声学特性指标标准，在空场稳态准峰值状态下的最大声压级：a语言扩声系统一级标准要大于或等于90db;b音乐和语言兼用扩声系统一级标准要达到大于或等于95db;我们的系统按照标准来进行设计，同时也就兼达到a标准；c声场不均匀度要做到1.0KHz和4.0KHz时测量小于或等于8db；d传声增益在0.125-4.0KHz的平均值要大于或等于-8db以上为国家标准，我们设计的报告厅音频扩声系统一定要达到和超过国家规定的标准，以体现系统的优越性能。扩声系统的音响效果，应能符合以上GYJ125厅堂扩声系统设计的声学特性指标中的语言和音乐兼用一级标准，方能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫。三、功能概述第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页主声场扩声使用美国C-MARK的ST3215主音箱两只，分列会议室主席台的两侧，呈扇形分布，ST3215具有全音域的同轴扬声器系统，除拥有远投射的能力外，它平滑的功率响应和出色的音色质量也可使它很好的适应近场工作。其灵敏度达103db以上，额定输出功率声压级为130db，同价位的扬声器难望其背，大厅从舞台到后场的最远距离有15米，根据声压的衰减定律此处有12db的衰减量那么此处ST3215从主席台到此处还可达到118db的直达声声压，这样系统留有充分的功率余量，此处可以使系统长期轻松平稳的工作在100db以上的声压水准，除完成主要语音传输功能外，还可以应付大动态的音乐节目，其水平辐射角80度，垂直辐射角度60度，能轻松覆盖全场，再在舞台加装两只ST212M返听音箱，这样既满足了会议和文艺演出的语言音乐扩声，又为演员演唱提供了足够的返听声。现场视环境考虑采用隐蔽式安装，由于其点声源的技术，指向性好，声反馈的机率很小。四、主要设备简介4-1、C-MARK、CB-2046MIXER调音台第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页•16路输入带有XLR话筒，LINE插入TRS插座和转接输出口；•2×2立体声通道输入，带有输入/输出增益控制，4个辅助输出和2段EQ调节；•超低噪音的话筒前置放大器，带48V幻象电源及可开关控制的75Hz低频滤波器；•带24bit数字效果器，具有延时，混响及多种效果；•主输出通道带2×7段EQ均衡并受IN/OUT开关控制•具有2路回放监听输入和2路录音输入RCA接口，并自带返送话筒；•4路编组输出带有场景控制，PFL/SOLO和进入主通道开关，还有外接信号插入口；•4路立体声辅助返回，带增益和平衡控制，PFL/SOLO和信号回路选择开关；•每个输入通道均有2路推子前/推子后的辅助输出；•每个输入通道均有4段EQ均衡，并且两个中频段EQ为动态均衡器；•所有输入通道、编组输出和主输出均使用100mm高品质的推子控制，并有12段高精度的电平指示；4-2、C-MARK、ST3215主音箱第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页单元配置:LO2×15”MD8”HIT144额定功率:400W最大功率:800W频率响应(-10dB):38Hz-22KHz信号灵敏度(1W/1M):103dB额定阻抗:4Ω音箱尺寸:（690+456）×522×12204-3、C-MARK、ST212M返听音箱•单元配置:LO1×12”HIT135第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页•额定功率:150WRms•最大功率:300W•频率响应:45Hz-20KHz(-6dB)•阻抗:8ohm•信号灵敏度:99dB(1m/w)•音箱尺寸:（460+280）×400×6404-4、C-MARK、MT5500功放MT5500:输出功率:2Ω/每声道:1200W4Ω/每声道:800W8Ω/每声道:550W桥接输出功率:8Ω/桥接:1600W4Ω/桥接:2200W额定功率时失真:1KHz/8Ω:0.015%1KHz/4Ω:0.03%20Hz-20KHz/8Ω:0.15...
