大理石、花岗岩干挂施工工法VIP免费

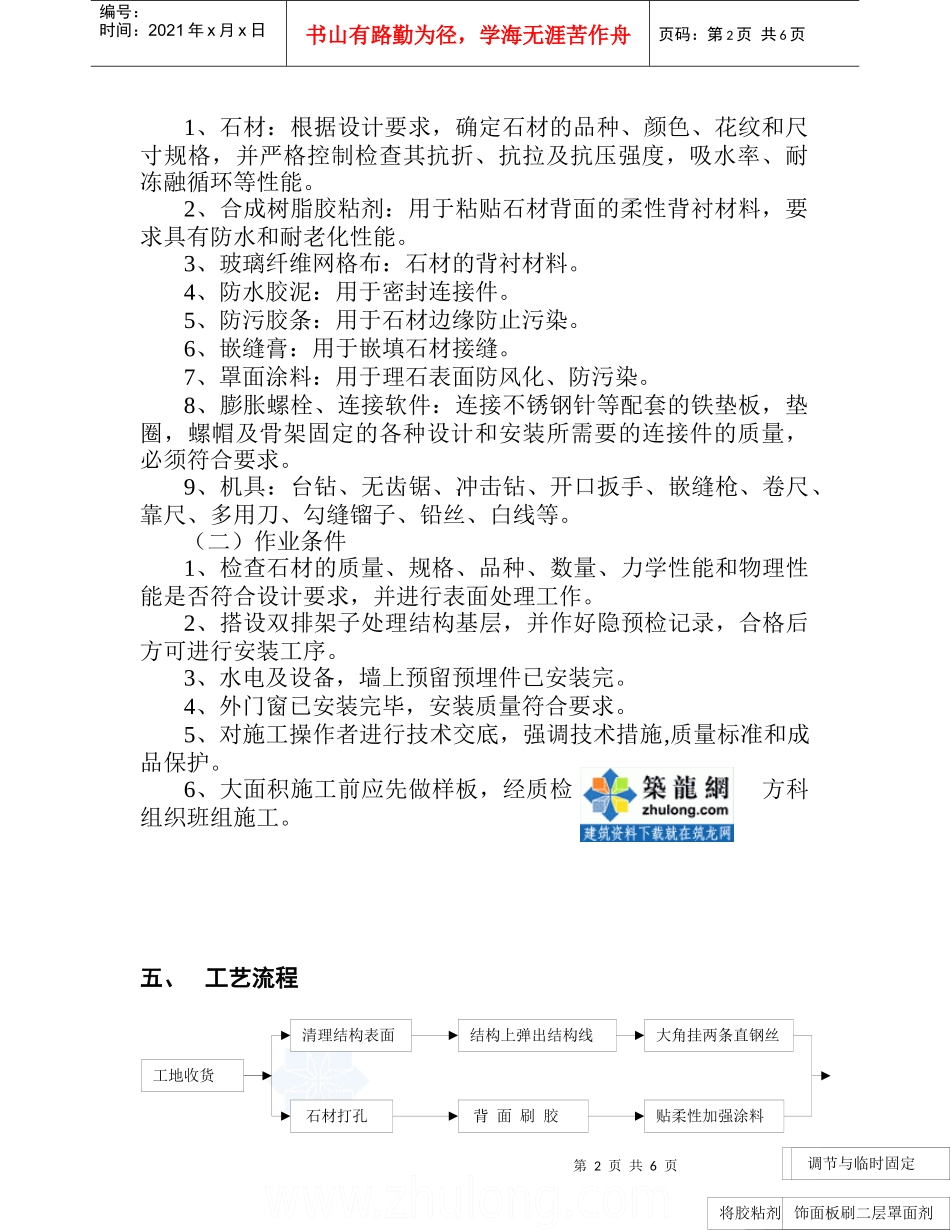

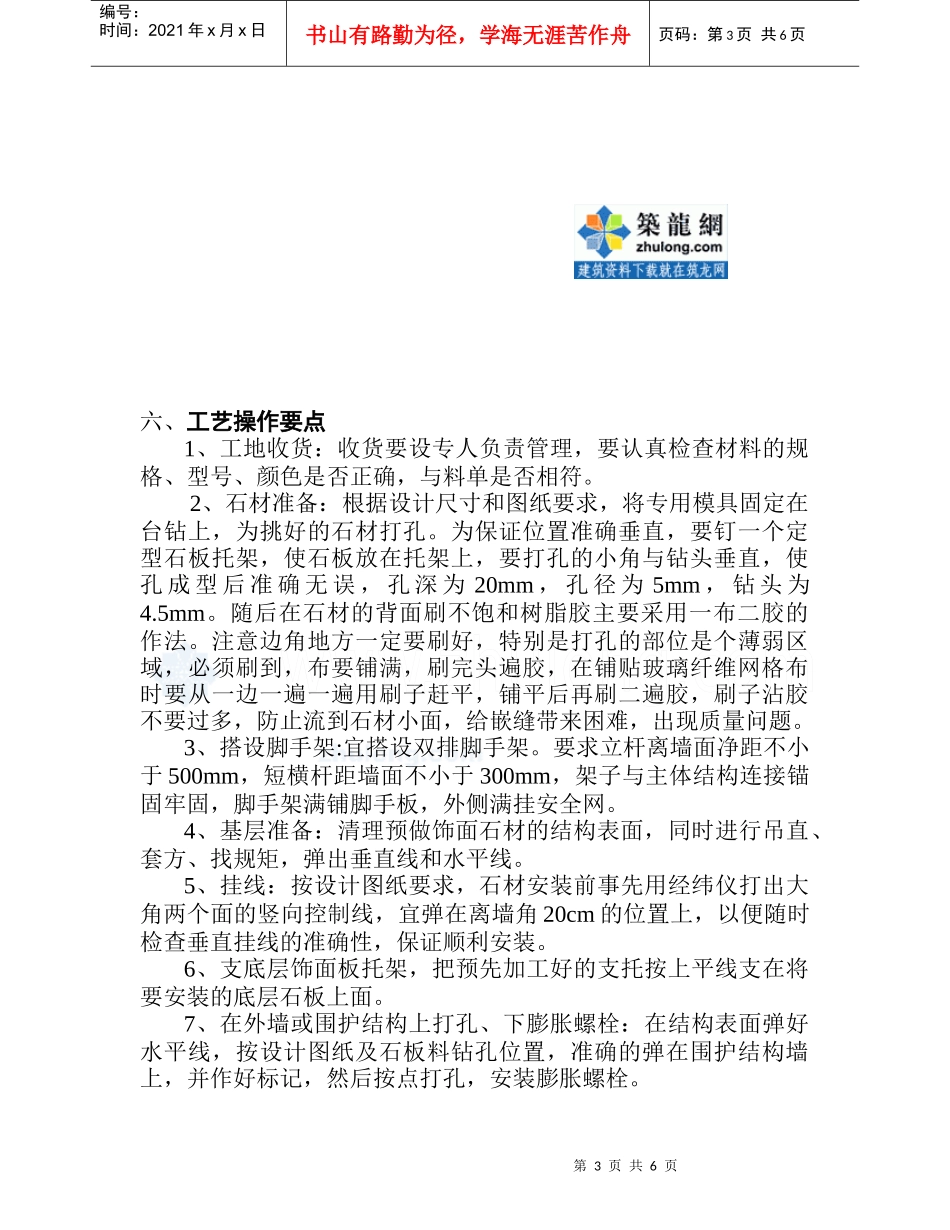

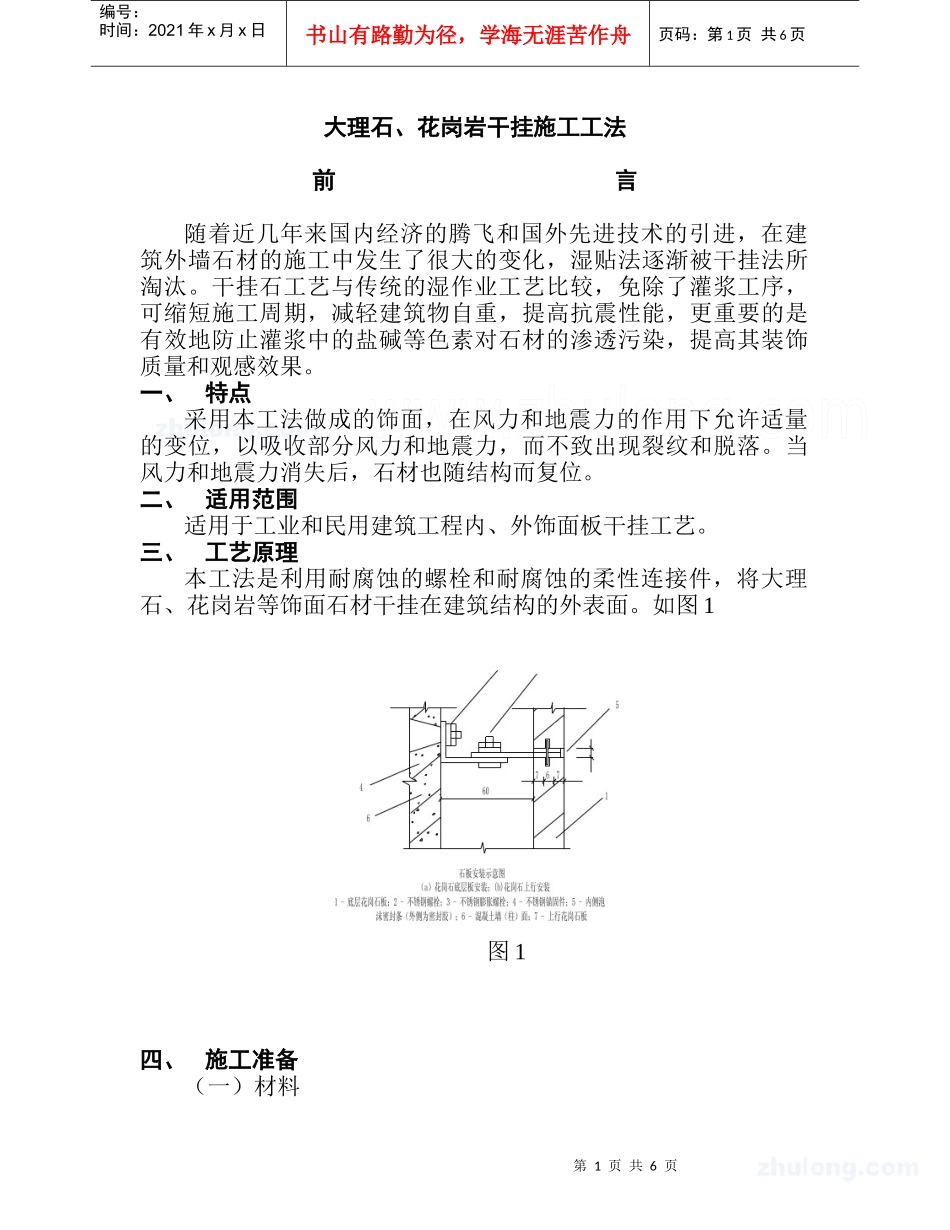

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页大理石、花岗岩干挂施工工法前言随着近几年来国内经济的腾飞和国外先进技术的引进，在建筑外墙石材的施工中发生了很大的变化，湿贴法逐渐被干挂法所淘汰。干挂石工艺与传统的湿作业工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，更重要的是有效地防止灌浆中的盐碱等色素对石材的渗透污染，提高其装饰质量和观感效果。一、特点采用本工法做成的饰面，在风力和地震力的作用下允许适量的变位，以吸收部分风力和地震力，而不致出现裂纹和脱落。当风力和地震力消失后，石材也随结构而复位。二、适用范围适用于工业和民用建筑工程内、外饰面板干挂工艺。三、工艺原理本工法是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将大理石、花岗岩等饰面石材干挂在建筑结构的外表面。如图1图1四、施工准备（一）材料第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1、石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。2、合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。3、玻璃纤维网格布：石材的背衬材料。4、防水胶泥：用于密封连接件。5、防污胶条：用于石材边缘防止污染。6、嵌缝膏：用于嵌填石材接缝。7、罩面涂料：用于理石表面防风化、防污染。8、膨胀螺栓、连接软件：连接不锈钢针等配套的铁垫板，垫圈，螺帽及骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。9、机具：台钻、无齿锯、冲击钻、开口扳手、嵌缝枪、卷尺、靠尺、多用刀、勾缝镏子、铅丝、白线等。（二）作业条件1、检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。2、搭设双排架子处理结构基层，并作好隐预检记录，合格后方可进行安装工序。3、水电及设备，墙上预留预埋件已安装完。4、外门窗已安装完毕，安装质量符合要求。5、对施工操作者进行技术交底，强调技术措施,质量标准和成品保护。6、大面积施工前应先做样板，经质检部门鉴定合格后，方科组织班组施工。五、工艺流程工地收货清理结构表面石材打孔结构上弹出结构线背面刷胶大角挂两条直钢丝贴柔性加强涂料挂水平位置线支底层板托架放置底层板用其定位调节与临时固定灌M20水泥砂浆设排水管结构钻孔并插固定螺栓镶不锈钢固定件用胶粘剂灌下层墙板上孔插入连接钢针将胶粘剂灌入上层板墙的下孔内临时固定上层墙板钻孔插入膨胀螺栓镶不锈钢固定件镶顶层墙板嵌板缝密封胶饰面板刷二层罩面剂第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页六、工艺操作要点1、工地收货：收货要设专人负责管理，要认真检查材料的规格、型号、颜色是否正确，与料单是否相符。2、石材准备：根据设计尺寸和图纸要求，将专用模具固定在台钻上，为挑好的石材打孔。为保证位置准确垂直，要钉一个定型石板托架，使石板放在托架上，要打孔的小角与钻头垂直，使孔成型后准确无误，孔深为20mm，孔径为5mm，钻头为4.5mm。随后在石材的背面刷不饱和树脂胶主要采用一布二胶的作法。注意边角地方一定要刷好，特别是打孔的部位是个薄弱区域，必须刷到，布要铺满，刷完头遍胶，在铺贴玻璃纤维网格布时要从一边一遍一遍用刷子赶平，铺平后再刷二遍胶，刷子沾胶不要过多，防止流到石材小面，给嵌缝带来困难，出现质量问题。3、搭设脚手架:宜搭设双排脚手架。要求立杆离墙面净距不小于500mm，短横杆距墙面不小于300mm，架子与主体结构连接锚固牢固，脚手架满铺脚手板，外侧满挂安全网。4、基层准备：清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。5、挂线：按设计图纸要求，石材安装前事先用经纬仪打出大角两个面的竖向控制线，宜弹在离墙角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。6、支底层饰面板托架，把预先加工好的支托按上平线支在将要安装的底层石板上面。7、在外墙...
