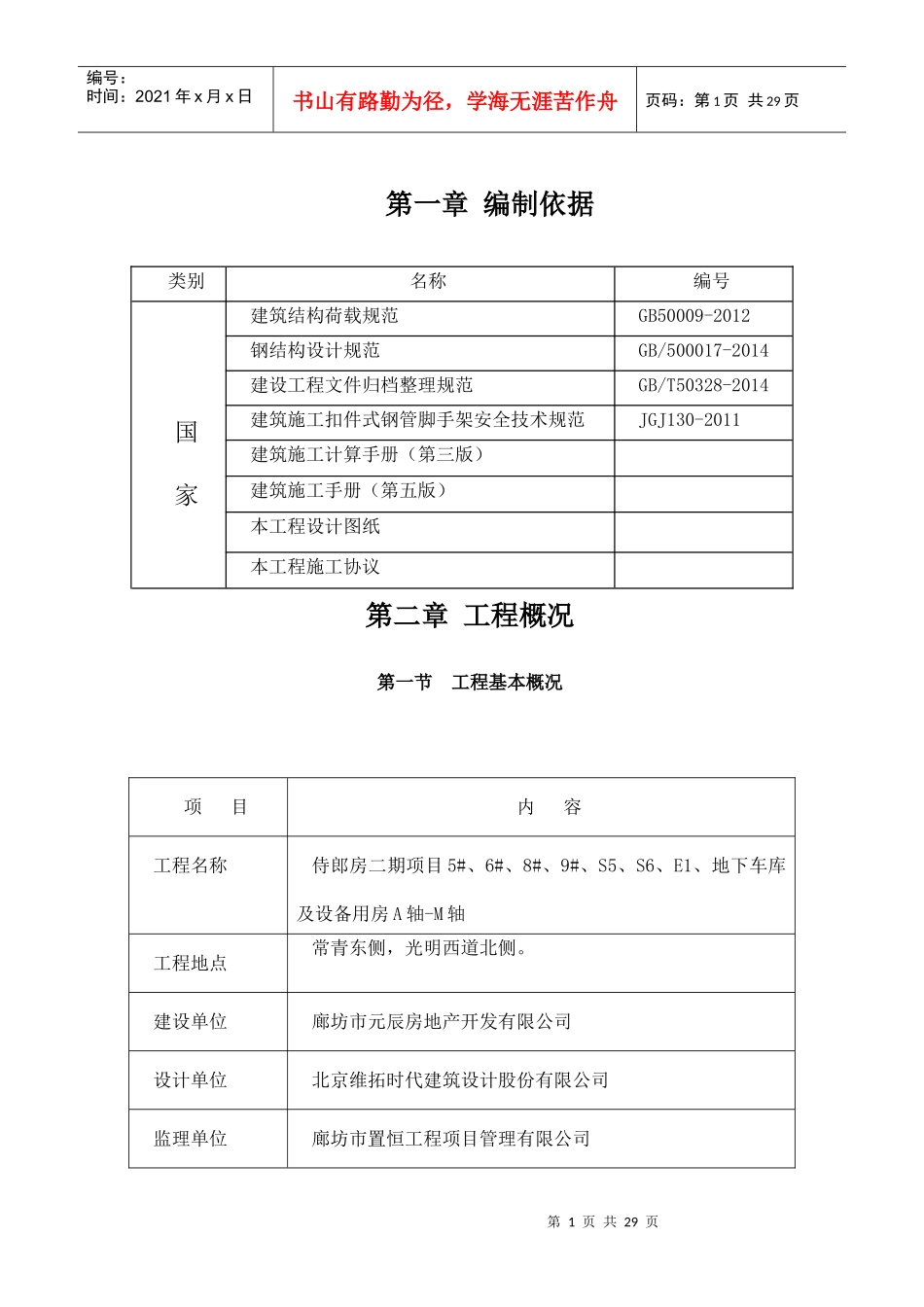

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页第一章编制依据类别名称编号国家建筑结构荷载规范GB50009-2012钢结构设计规范GB/500017-2014建设工程文件归档整理规范GB/T50328-2014建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工计算手册（第三版）建筑施工手册（第五版）本工程设计图纸本工程施工协议第二章工程概况第一节工程基本概况项目内容工程名称侍郎房二期项目5#、6#、8#、9#、S5、S6、E1、地下车库及设备用房A轴-M轴工程地点常青东侧，光明西道北侧。建设单位廊坊市元辰房地产开发有限公司设计单位北京维拓时代建筑设计股份有限公司监理单位廊坊市置恒工程项目管理有限公司第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页施工总承包单位河北建设集团天辰建筑工程有限公司资金来源自筹招标范围参见施工图纸与施工合同计划工期2016年10月1日-2018年12月29日质量要求合格第二节建筑设计概况廊坊侍郎房公寓项目位于河北省廊坊市银河路常青路东侧，光明西道北侧。本项目为二期，总用地24669.59㎡，包含5#～9#住宅楼，配套商业S5、S6，幼儿园（E1）一座，地下车库（CK）一座，总建筑面积80318.07㎡,其中地上建筑面积60138.54㎡，地下建筑面积20179.53㎡；容积率2.4，建筑高度均小于80m。其中5#、6#、8#、9#楼地下室二层层高均为3m，地下一层层高均为3.04m，5#楼一层层高5.98m，二层层高4.72m。6#、8#、9#楼一层至标准层层高均为2.9m，顶层均为3.03m。本建筑设计使用年限为：50年。建筑耐火等级为一级。其主要结构类型、建筑高度、层数如下表：第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页序号项目名称总建筑面积（㎡）结构类型层数地上/地下建筑高度m15#11499.9剪力墙25/279.8026#11749.41剪力墙27/279.4038#16929.58剪力墙26/276.6049#17859.13剪力墙22+18/265.0/53.45S51354.12框架312.2006S6761.15框架16.457E1359.73框架27.8508车库15961.34框架地下1层第三章脚手架的搭设第一节施工准备1、落地式脚手架、悬挑式脚手架搭设前由公司工程技术部组织项目部管理人员向脚手架搭设和使用人员进行技术交底。2、钢管、扣件、脚手板等进场需进行检查验收，不合格产品不得使用，合格构配件按品种、规格分类堆放整齐，堆放场地不得有积水。3、将外立杆、横杆刷上黄色防锈漆，剪刀撑及扶手用杆刷上红白相间防锈漆，按品种、规格分类堆放整齐备用。第二节材料要求和选择1、钢管（1）钢管选择φ48×壁厚3.50mm的焊接钢管，钢材强度等级Q235-A，钢管截面积：A=4.89cm2；轴向抗压强度为18.55kN。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。（2）钢管表面锈蚀深度≤0.5mm。钢管弯曲变形控制在一定范围内，在第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页长度1.5m范围内,端部弯曲应≤5mm，3m≤L<4m，弯曲变形≤12mm，4m
