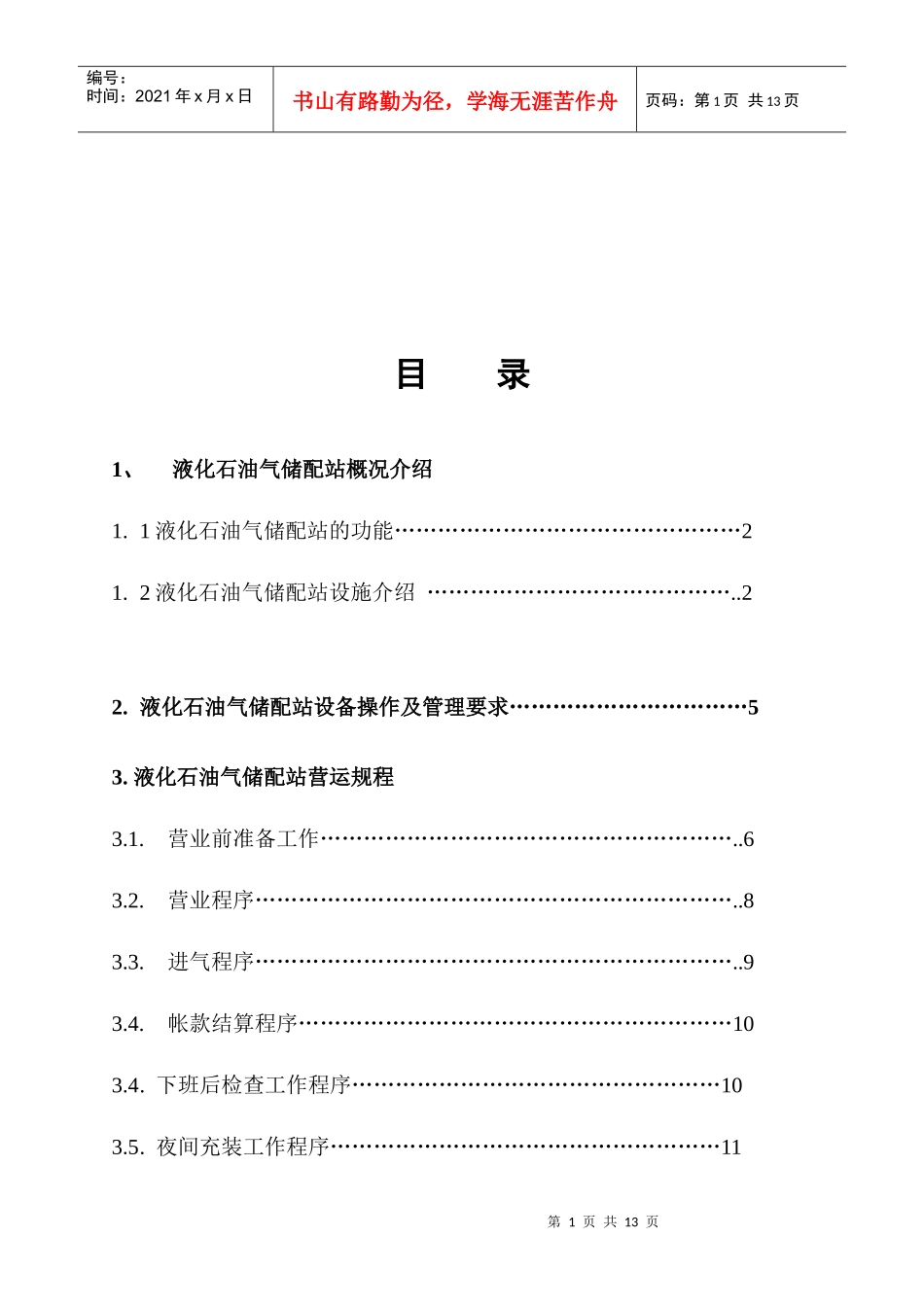

九丰集团液化石油气储配站营运手册(讨论稿)珠海九丰集团有限公司二OOO年月第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页目录1、液化石油气储配站概况介绍1.1液化石油气储配站的功能…………………………………………21.2液化石油气储配站设施介绍……………………………………..22.液化石油气储配站设备操作及管理要求……………………………53.液化石油气储配站营运规程3.1.营业前准备工作…………………………………………………..63.2.营业程序…………………………………………………………..83.3.进气程序…………………………………………………………..93.4.帐款结算程序……………………………………………………103.4.下班后检查工作程序……………………………………………103.5.夜间充装工作程序………………………………………………11第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1.液化石油气储配站情况介绍1.1液化石油气储配站的功能液化石油气储配站是集团运作的重要组成部分之一。它是储存石油液化气的仓库，也是进气和充气作业区，对进气、充气的数量与质量负有直接责任，所以液化石油气储配站是集团安全管理的重点。同时，液化石油气储配站营业厅承担着与客户及供应商或运输商结算、盘点等工作，是确保单据、帐务及钱款一致性、安全性的重要环节。此外，液化石油气储配站是直接与客户进行业务往来的场所，其操作的规范性及服务的质量将影响集团的形象和与客户的合作关系。1.2液化石油气储配站设施介绍类别主要设施仓储设备贮气罐、残液罐、液位计、温度计、压力表作业设施压缩机、叶片泵（烃泵）、充装台、灌瓶枪、灌装秤安全设施灭火器、水消防系统、管道、安全阀、紧急切断阀辅助设施发电机组及配电系统、槽车、液化石油气储配站标识1.2.1.仓储设备1.2.1.1.贮气罐、残液罐贮罐是储配站内贮存液化石油气的压力容器，目前以卧式和圆筒形贮罐为主。贮罐上设有：液相管、气相管、排污管、安全阀、压力表、液位计、温第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页度计及上入孔等。附：100M3卧罐贮气罐残液罐设计压力1.76MPa1.6Mpa最大允许工作压力1.76Mpa1.57Mpa试验压力2.2Mpa2.0Mpa设计温度-19~500C-19~500C重量24000kg2730kg容器类别ⅢⅡ附：液化石油气液化石油气储罐示意图（包括罐体上的各种管道、计量表等）1.2.1.2液位计液位计是用来反映贮罐，残液罐或蒸发器内液面高度的仪器。通过它可以了解贮罐内液体的贮藏量多少。分为玻璃板面液位计和浮球式液位计两种。1.2.1.3压力表压力表是为观察和控制贮罐内的压力而设置的。应装置在贮罐或管道上，便于观察。1.2.1.4温度计温度计一般安装在储罐本体液相部位，其可以测定的温度，应比最低使用温度低100C以上。1.2.2作业设施1.2.2.1压缩机压缩机是用来压缩气体，提高气体压力和输送气体的机械，液化石油气储配站主要使用活塞式压缩机来压缩液化石油气气体。附：ZG—0.75/16—24性能参数（供参考）：型式压缩级数气罐数转速进气压力出气压力进气温度排气温度油温油泵压立式//7301．6MPa1．6MPa≤500C≤1000C≤500C1．6MPa1.2.2.2叶片泵（烃泵）叶电泵用于抽吸、输送液体和增加压力，液化石油气储配站使用叶片泵输送和灌装液化石油气。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页附：YB-5-5叶片泵性能参数（供参考）：设计压力流量工作压差泵转速电机功率入口直径出口直径温度范围18kgf/cm215米3/寸151kgf/cm2750转/分5．5Wф50ф50-400C~500C1.2.2.3充装台充装台是进行充装作业的专用场地，台上安置灌瓶枪、灌装秤等重要作业工具和灭火器等消防设备。附：充装台平面图（包括设备、阀门等各项具体设施）1.2.2.3灌瓶枪灌瓶枪是在灌装液化石油气时，附带液化石油气软管与钢瓶连接的工具。现液化石油气储配站内使用的一般为手工灌瓶枪。手工灌瓶枪是在钢瓶瓶阀基础上改装制成的，其结构是：(插入图片，并加以说明)...
