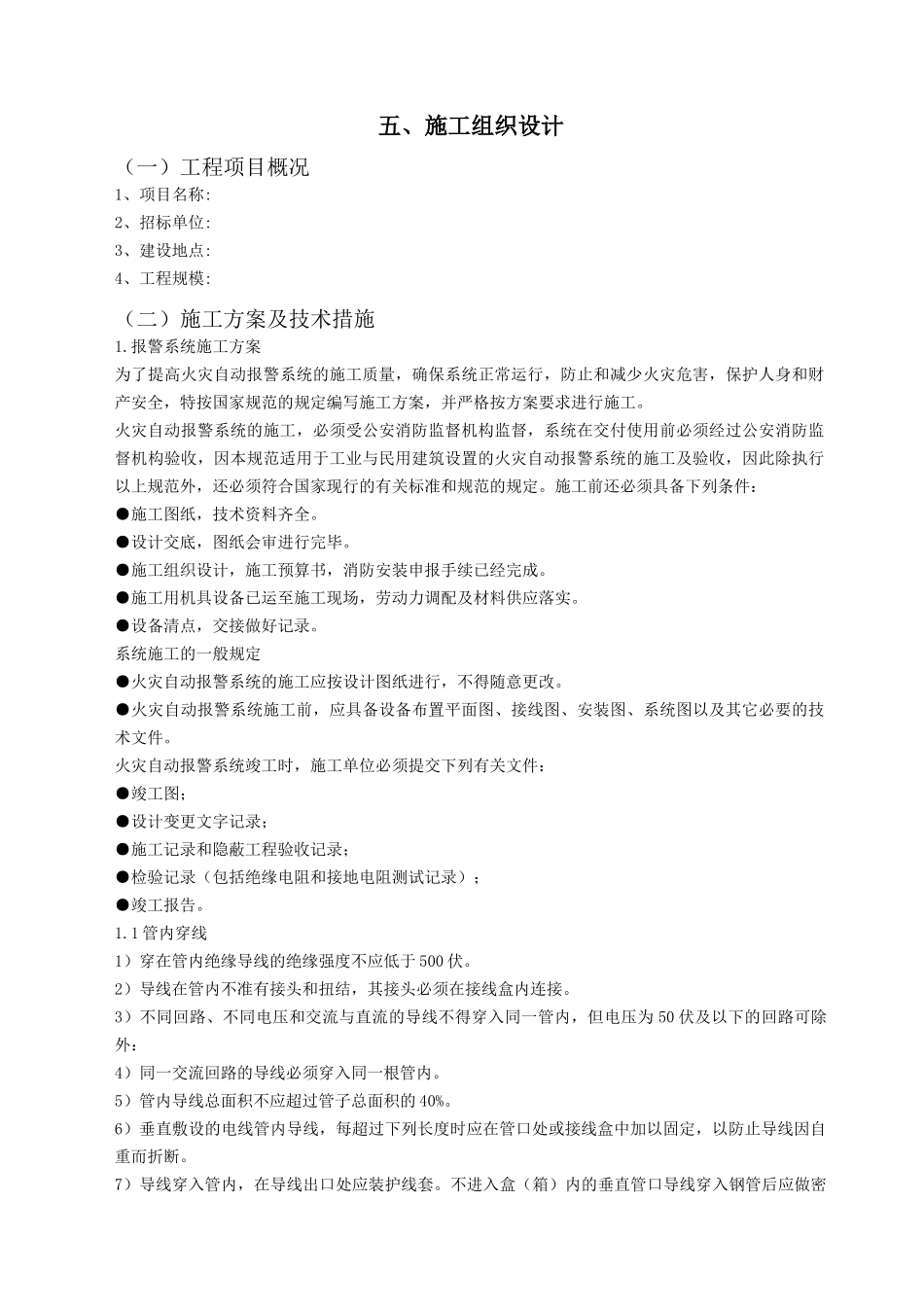

消防水电施工组织设计(DOC49页)_第1页
1/48

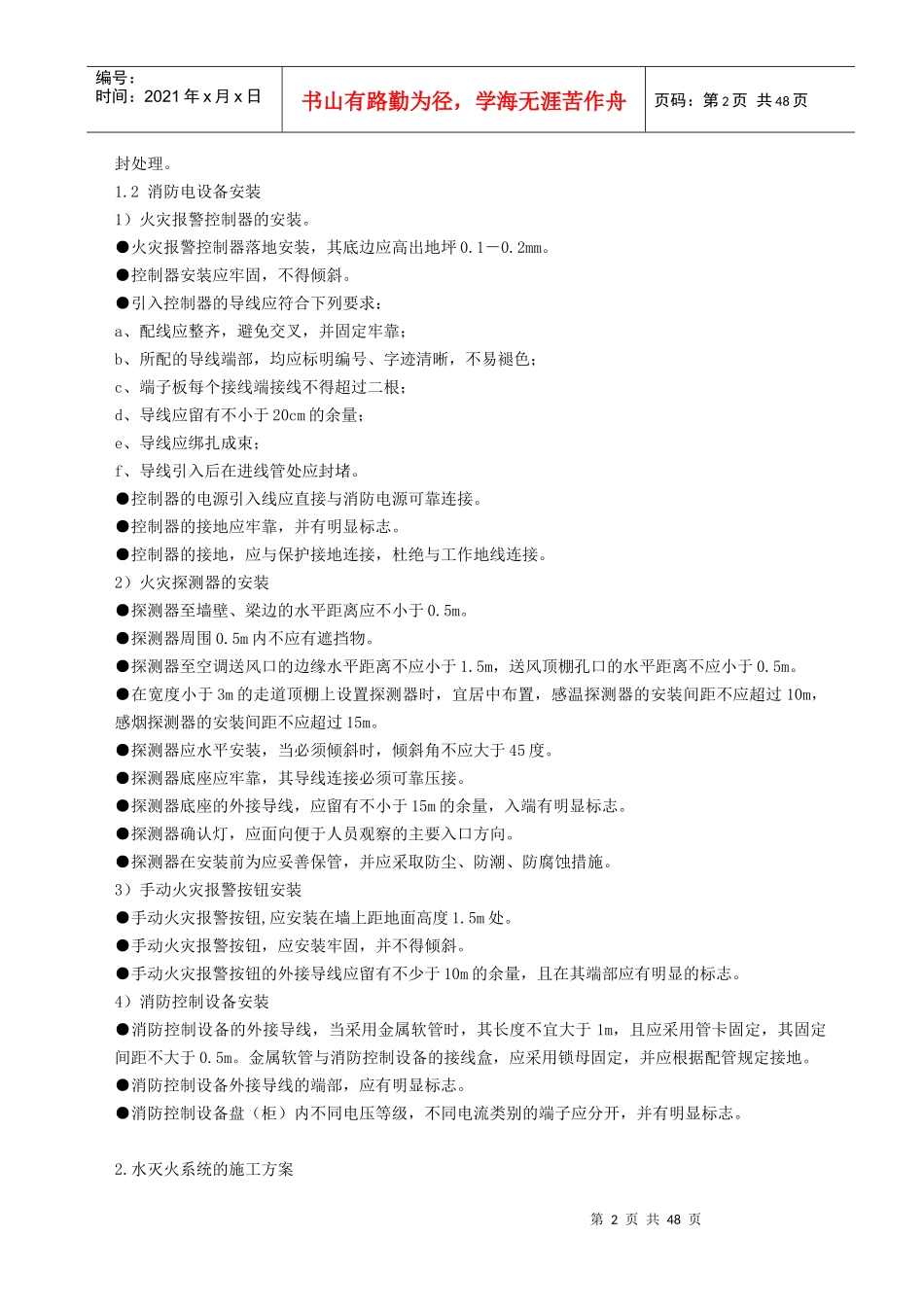

消防水电施工组织设计(DOC49页)_第2页
2/48

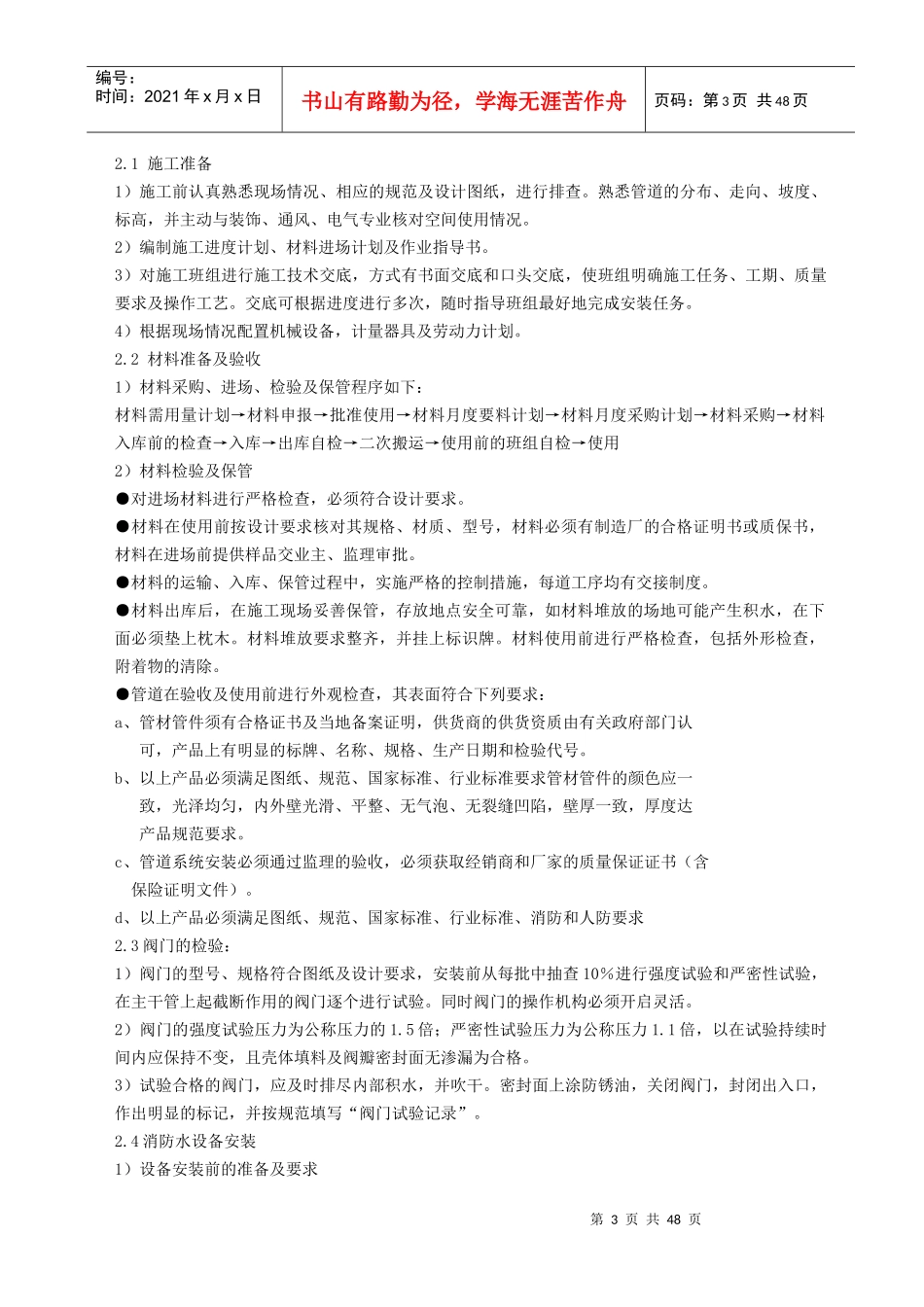

消防水电施工组织设计(DOC49页)_第3页
3/48
五、施工组织设计(一)工程项目概况1、项目名称:2、招标单位:3、建设地点:4、工程规模:(二)施工方案及技术措施1.报警系统施工方案为了提高火灾自动报警系统的施工质量,确保系统正常运行,防止和减少火灾危害,保护人身和财产安全,特按国家规范的规定编写施工方案,并严格按方案要求进行施工。火灾自动报警系统的施工,必须受公安消防监督机构监督,系统在交付使用前必须经过公安消防监督机构验收,因本规范适用于工业与民用建筑设置的火灾自动报警系统的施工及验收,因此除执行以上规范外,还必须符合国家现行的有关标准和规范的规定。施工前还必须具备下列条件:●施工图纸,技术资料齐全。●设计交底,图纸会审进行完毕。●施工组织设计,施工预算书,消防安装申报手续已经完成。●施工用机具设备已运至施工现场,劳动力调配及材料供应落实。●设备清点,交接做好记录。系统施工的一般规定●火灾自动报警系统的施工应按设计图纸进行,不得随意更改。●火灾自动报警系统施工前,应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。火灾自动报警系统竣工时,施工单位必须提交下列有关文件:●竣工图;●设计变更文字记录;●施工记录和隐蔽工程验收记录;●检验记录(包括绝缘电阻和接地电阻测试记录);●竣工报告。1.1管内穿线1)穿在管内绝缘导线的绝缘强度不应低于500伏。2)导线在管内不准有接头和扭结,其接头必须在接线盒内连接。3)不同回路、不同电压和交流与直流的导线不得穿入同一管内,但电压为50伏及以下的回路可除外:4)同一交流回路的导线必须穿入同一根管内。5)管内导线总面积不应超过管子总面积的40%。6)垂直敷设的电线管内导线,每超过下列长度时应在管口处或接线盒中加以固定,以防止导线因自重而折断。7)导线穿入管内,在导线出口处应装护线套。不进入盒(箱)内的垂直管口导线穿入钢管后应做密第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共48页封处理。1.2消防电设备安装1)火灾报警控制器的安装。●火灾报警控制器落地安装,其底边应高出地坪0.1-0.2mm。●控制器安装应牢固,不得倾斜。●引入控制器的导线应符合下列要求:a、配线应整齐,避免交叉,并固定牢靠;b、所配的导线端部,均应标明编号、字迹清晰,不易褪色;c、端子板每个接线端接线不得超过二根;d、导线应留有不小于20cm的余量;e、导线应绑扎成束;f、导线引入后在进线管处应封堵。●控制器的电源引入线应直接与消防电源可靠连接。●控制器的接地应牢靠,并有明显标志。●控制器的接地,应与保护接地连接,杜绝与工作地线连接。2)火灾探测器的安装●探测器至墙壁、梁边的水平距离应不小于0.5m。●探测器周围0.5m内不应有遮挡物。●探测器至空调送风口的边缘水平距离不应小于1.5m,送风顶棚孔口的水平距离不应小于0.5m。●在宽度小于3m的走道顶棚上设置探测器时,宜居中布置,感温探测器的安装间距不应超过10m,感烟探测器的安装间距不应超过15m。●探测器应水平安装,当必须倾斜时,倾斜角不应大于45度。●探测器底座应牢靠,其导线连接必须可靠压接。●探测器底座的外接导线,应留有不小于15m的余量,入端有明显标志。●探测器确认灯,应面向便于人员观察的主要入口方向。●探测器在安装前为应妥善保管,并应采取防尘、防潮、防腐蚀措施。3)手动火灾报警按钮安装●手动火灾报警按钮,应安装在墙上距地面高度1.5m处。●手动火灾报警按钮,应安装牢固,并不得倾斜。●手动火灾报警按钮的外接导线应留有不少于10m的余量,且在其端部应有明显的标志。4)消防控制设备安装●消防控制设备的外接导线,当采用金属软管时,其长度不宜大于1m,且应采用管卡固定,其固定间距不大于0.5m。金属软管与消防控制设备的接线盒,应采用锁母固定,并应根据配管规定接地。●消防控制设备外接导线的端部,应有明显标志。●消防控制设备盘(柜)内不同电压等级,不同电流类别的端子应分开,并有明显标志。2.水灭火系统的施工方案第3页共48页第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共48页2.1施工准备1)...
