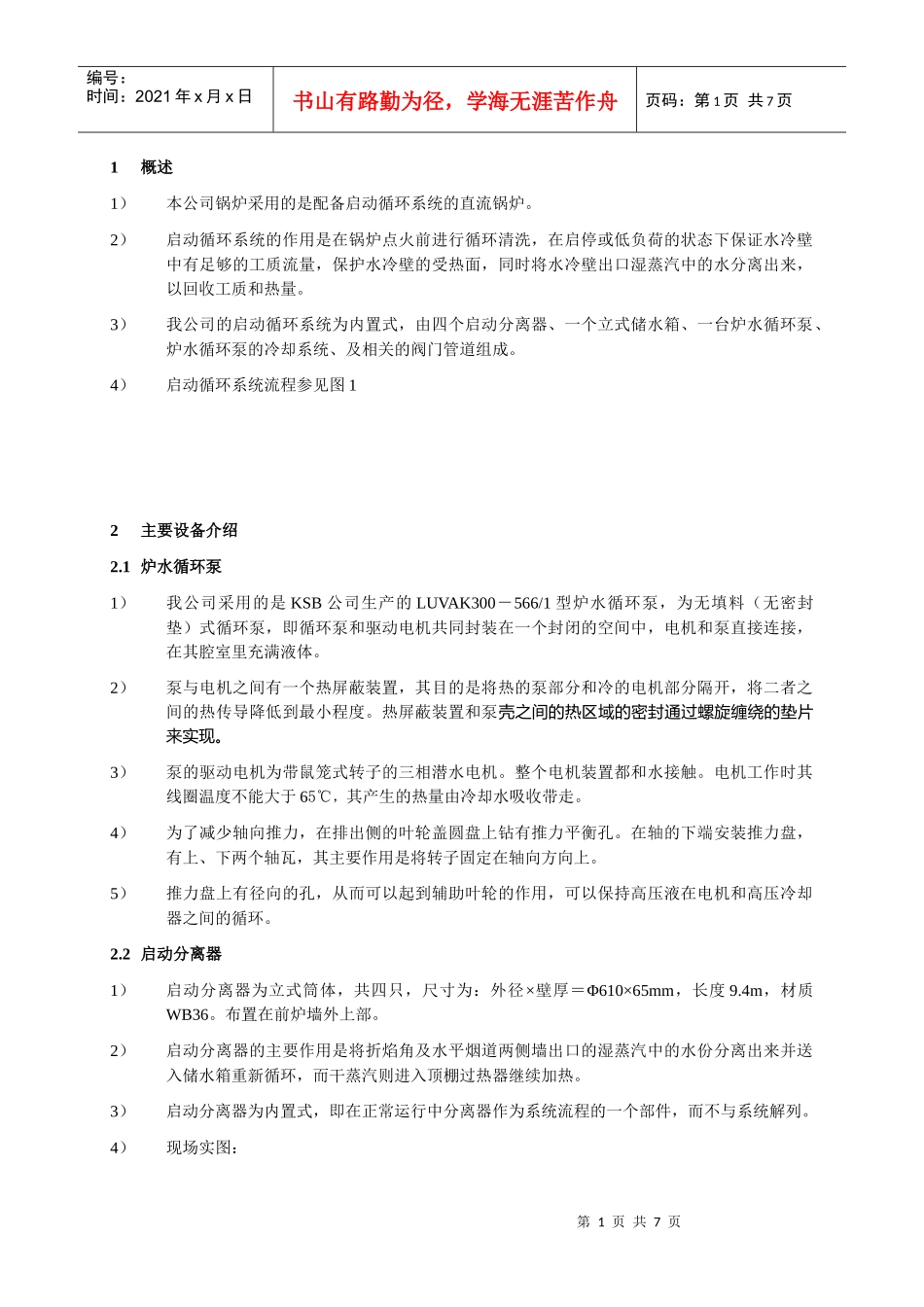

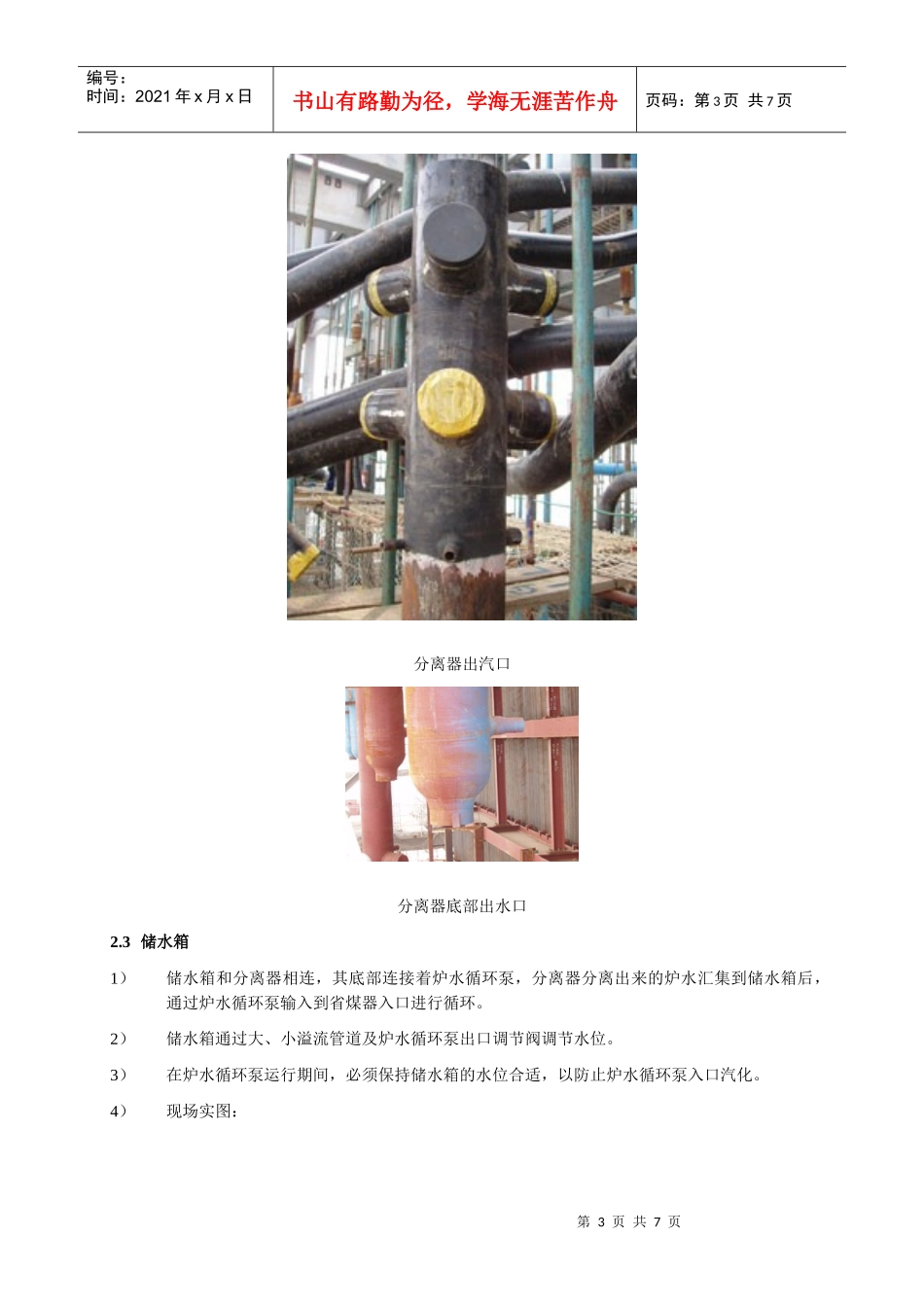

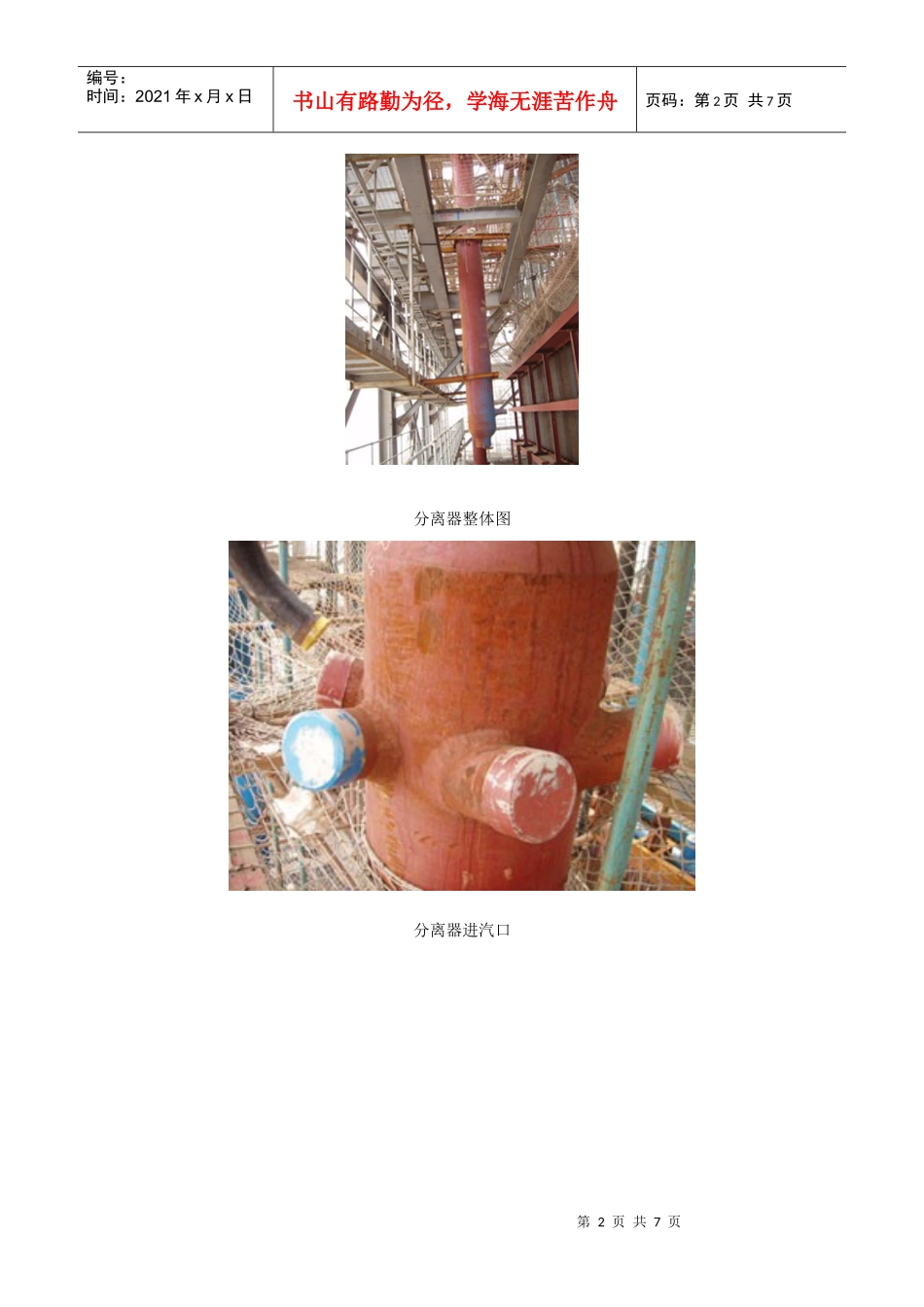

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1概述1）本公司锅炉采用的是配备启动循环系统的直流锅炉。2）启动循环系统的作用是在锅炉点火前进行循环清洗，在启停或低负荷的状态下保证水冷壁中有足够的工质流量，保护水冷壁的受热面，同时将水冷壁出口湿蒸汽中的水分离出来，以回收工质和热量。3）我公司的启动循环系统为内置式，由四个启动分离器、一个立式储水箱、一台炉水循环泵、炉水循环泵的冷却系统、及相关的阀门管道组成。4）启动循环系统流程参见图12主要设备介绍2.1炉水循环泵1）我公司采用的是KSB公司生产的LUVAK300－566/1型炉水循环泵，为无填料（无密封垫）式循环泵，即循环泵和驱动电机共同封装在一个封闭的空间中，电机和泵直接连接，在其腔室里充满液体。2）泵与电机之间有一个热屏蔽装置，其目的是将热的泵部分和冷的电机部分隔开，将二者之间的热传导降低到最小程度。热屏蔽装置和泵壳之间的热区域的密封通过螺旋缠绕的垫片来实现。3）泵的驱动电机为带鼠笼式转子的三相潜水电机。整个电机装置都和水接触。电机工作时其线圈温度不能大于65℃，其产生的热量由冷却水吸收带走。4）为了减少轴向推力，在排出侧的叶轮盖圆盘上钻有推力平衡孔。在轴的下端安装推力盘，有上、下两个轴瓦，其主要作用是将转子固定在轴向方向上。5）推力盘上有径向的孔，从而可以起到辅助叶轮的作用，可以保持高压液在电机和高压冷却器之间的循环。2.2启动分离器1）启动分离器为立式筒体，共四只，尺寸为：外径×壁厚＝Φ610×65mm，长度9.4m，材质WB36。布置在前炉墙外上部。2）启动分离器的主要作用是将折焰角及水平烟道两侧墙出口的湿蒸汽中的水份分离出来并送入储水箱重新循环，而干蒸汽则进入顶棚过热器继续加热。3）启动分离器为内置式，即在正常运行中分离器作为系统流程的一个部件，而不与系统解列。4）现场实图：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页分离器整体图分离器进汽口第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页分离器出汽口分离器底部出水口2.3储水箱1）储水箱和分离器相连，其底部连接着炉水循环泵，分离器分离出来的炉水汇集到储水箱后，通过炉水循环泵输入到省煤器入口进行循环。2）储水箱通过大、小溢流管道及炉水循环泵出口调节阀调节水位。3）在炉水循环泵运行期间，必须保持储水箱的水位合适，以防止炉水循环泵入口汽化。4）现场实图：第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页分离器至储水箱进水口2.4炉水泵冷却及电机注水系统1）炉水循环泵冷却水来自闭式水系统经专用冷却水泵升压后供给。炉水循环泵电机中的液体通过推力盘提升压力，在电机腔体和冷却器之间循环，其热量通过冷却水带走。另外为了保护炉水泵的电机，在电机与泵体之间设有隔热屏蔽装置，并有冷却水进行冷却。2）启动前炉水循环泵必须注水。炉水循环泵的泵体注水分两路，一路来自凝结水，一路来处高加进口的给水。由于高加进口的给水温度较高，必须冷却后才能注入泵体。3）炉水循环泵注水系统的冷却器的冷却水，也是由专用冷却水泵经升压后供给的。4）炉水泵高压冷却水的出口温度正常情况下维持在40~50度范围内，以保证电机的安全。在炉水泵运行时低压冷却水供水中断超过5分钟，将会造成电机绝缘损坏。5）炉水泵热备用情况下，低压冷却水中断2小时，将导致炉水泵电机温度高于65度，不能重新启动炉水泵，甚至还会造成炉水泵电机损坏。6）电机注水水质标准：（厂家的提供参数）a.卤化物含量小于50ppm；b.PH大于等于6.5；c.固体含量不大于0.25ppm；d.注水水温最高不大于50度,最低不小于4度；7）电机注水注意事项：a.为了防止污染电机，不得通过泵壳向电机注水，它只能由泵体下部的注水管线进行注水。b.电机注水必须控制好注水速度，应该以5L/min左右。c.电机注水前必须将注水系统进行彻底清洗，经化学化验水质合格后方可进行注水，电机注水到泵体上排空管连续出水后判断空气排尽，化学化验...
