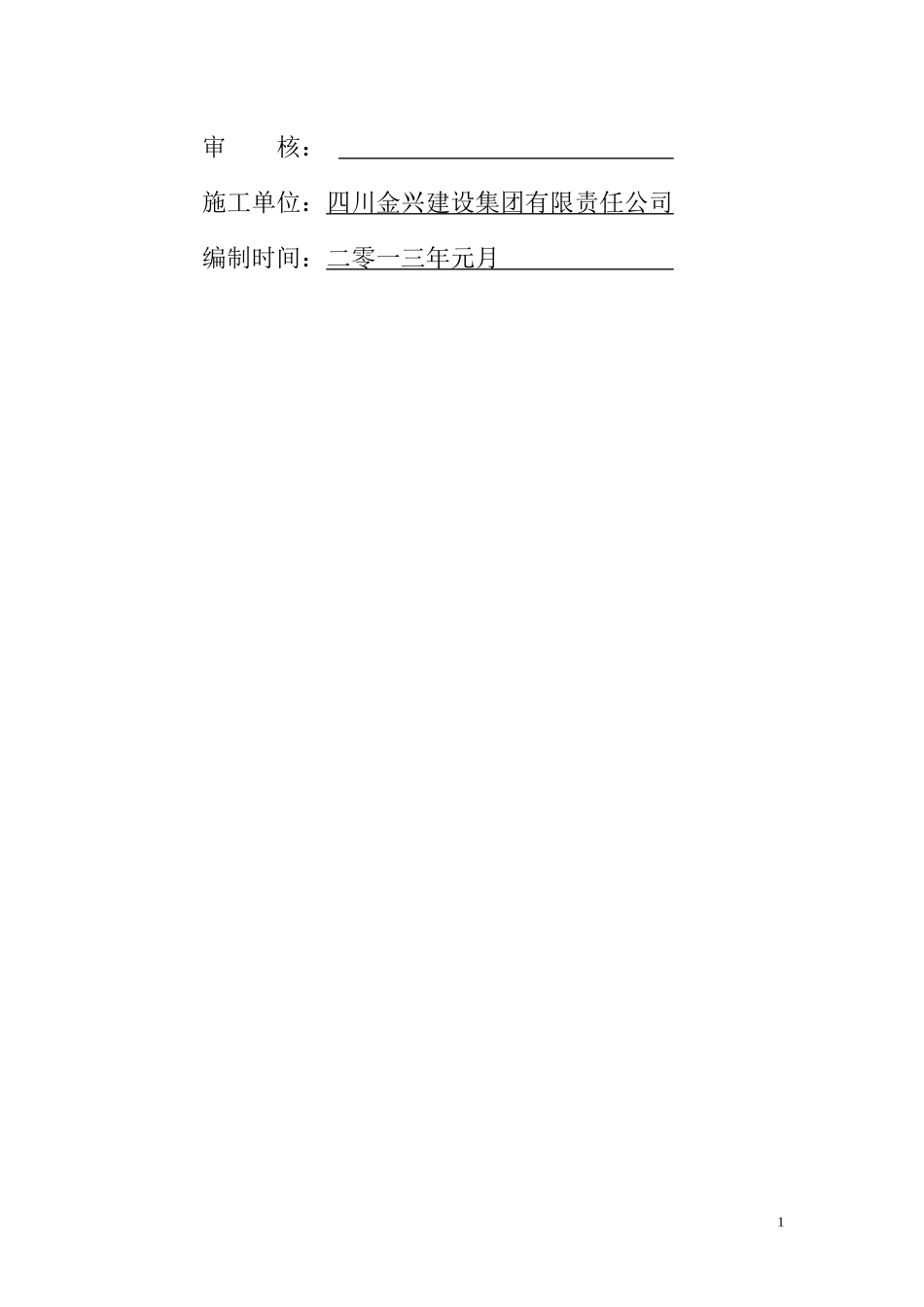

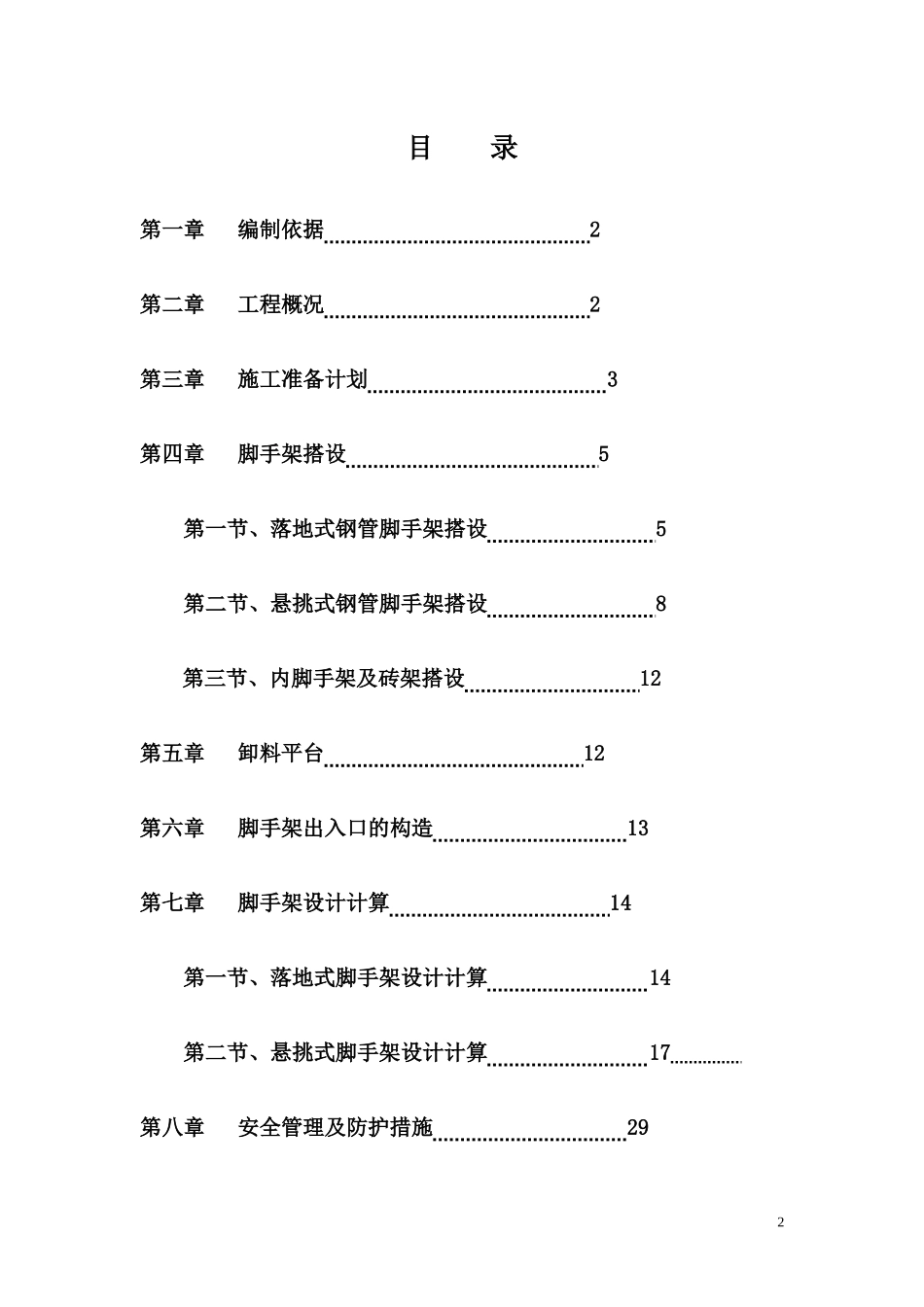

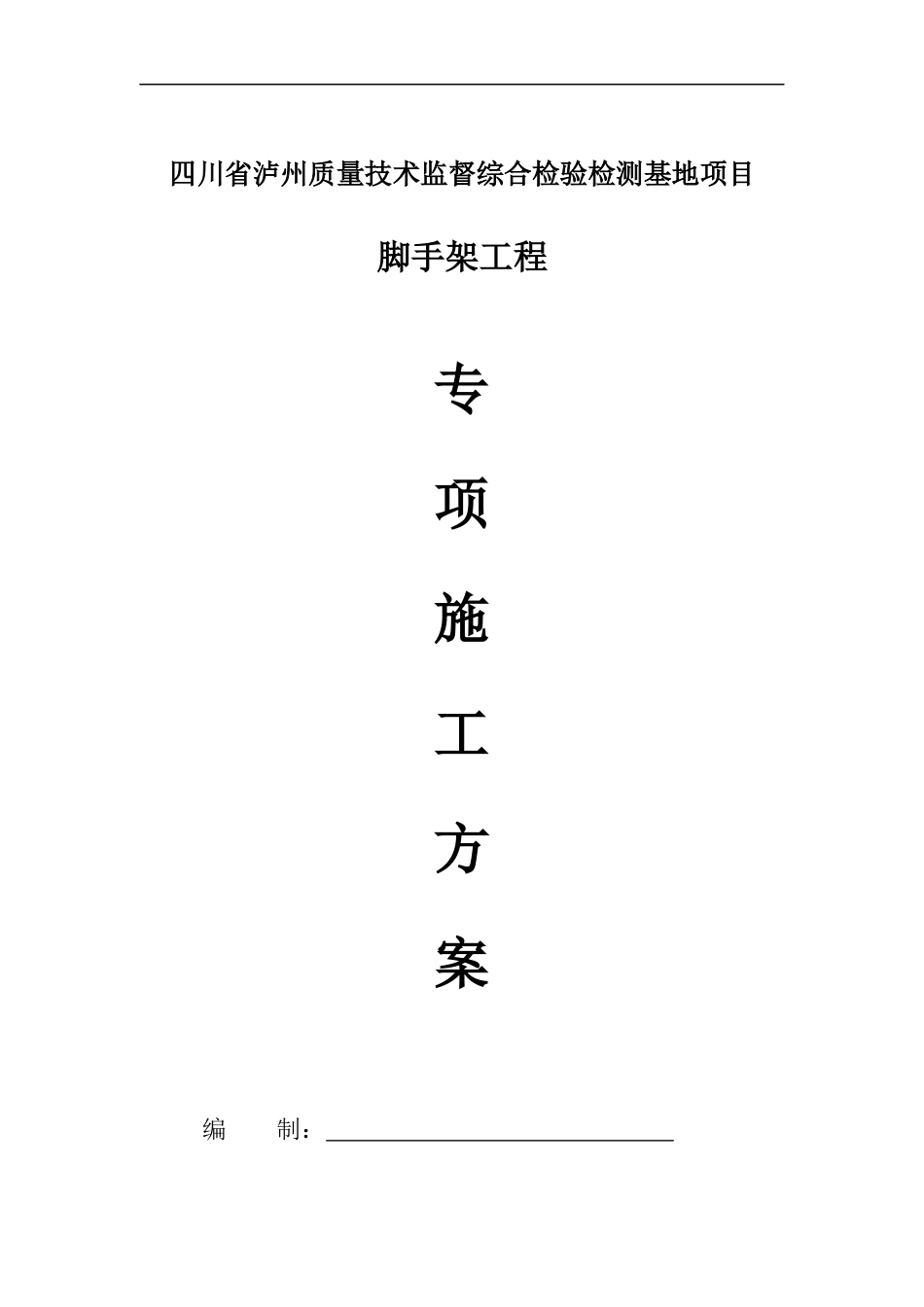

四川省泸州质量技术监督综合检验检测基地项目脚手架工程专项施工方案编制：审核：施工单位：四川金兴建设集团有限责任公司编制时间：二零一三年元月1目录第一章编制依据2第二章工程概况2第三章施工准备计划3第四章脚手架搭设5第一节、落地式钢管脚手架搭设5第二节、悬挑式钢管脚手架搭设8第三节、内脚手架及砖架搭设12第五章卸料平台12第六章脚手架出入口的构造13第七章脚手架设计计算14第一节、落地式脚手架设计计算14第二节、悬挑式脚手架设计计算17第八章安全管理及防护措施292第九章脚手架拆除31第十章质量保证体系31第十一章施工安全技术措施33第十二章文明施工技术措施36第一章编制依据编制本工程落地式双排钢管脚手架搭设、拆除施工方案的依据：中华人民共和国行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011。中华人民共和国行业标准《建筑施工高处作业安全技术规范》JGJ80-91。中华人民共和国行业标准《建筑施工安全核查标准》JGJ59-99。中华人民共和国国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。中华人民共和国国家标准《钢管脚手架扣件》（GB15831）的3规定。四川省建委、建筑管理处、安全监督总站等有关部门的文件规定。企业与项目部的安全保证计划。按照规定编制的脚手架施工方案，以确保本工程脚手架的可靠性、稳定性和安全性。第二章工程概况本工程位于泸州市酒城大道西段，18米规划大道东侧，建筑面积17945.28平方米,建筑高度36.9米,层高3.6米,地下室一层,地上九层,场地类别2类,基础形式为机械成孔灌注孔桩,结构类型为框架。建筑工程等级二级,建筑分类为二类高层,设计使用年限50年,抗震设防烈度六度一组,结构抗震等级2/3级,建筑抗震类别丙类,建筑使用性质为办公。工程总工期：270个日历天。工程质量等级：合格工程。根据建筑物平面布置及高度、现场施工条件和施工进度及结构层不同变化的特点，采用搭设落地式钢管脚手架及普通槽钢悬挑式脚手架相结合。采用施工塔吊、人货电梯和悬挑装拆式卸料钢平台作为垂直运输的卸料平台。第三章施工准备计划4脚手架架子工必须根据国家规定，经四川省建委、安全监督局培训考核合格，同时上岗人员应定期体检，体检合格者方可从事脚手架的搭设和拆除作业。搭设脚手架人员必须戴好安全帽，系好安全带，穿好防滑鞋，穿着衣服应紧身。本工程采用落地式双排钢筋脚手架，具体所用材料：钢管采用外径Ø48、壁厚3.5cm、A3钢的钢管，其质量应符合规定，每根钢管的最大质量不应大于25kg，同时钢管上严禁打孔。扣件：扣件式钢管脚手架应采用可锻铸铁制的扣件，其材质应符合规定，同时在螺栓拧紧力矩达60N·m时，不得发生破坏。脚手板：采用木脚手板。连墙杆：材质应符合规定。钢丝绳：材质应符合规定。材质的有关技术规定，架基础采用10cmC20混凝土板，厚度不小于10cm。材料部门定货采购的钢管、扣件及螺栓等配件必须规格统一，应具有出厂合格证、测试报告合格证（准用证）。不得采购等级外次品，发现有裂、变形和滑丝等，不得进场。1、劳动力配备（计划安排）工种人数任务架子工25负责架子搭设及拆除测量放线工2负责脚手架垂直度控制52、材料配备（计划安排）名称数量规格无缝钢管67621mф48mm×3.5mm脚手板30m3厚5cm、宽20~30cm密目安全网18400m21.8m×6.0m水平安全网3600m2直角扣件6200个旋转扣件4300个对接扣件4350个钢丝绳85根6×9、ф15.5钢丝绳16根6×9、ф20.0卡具660个GD21卡具96个GD22花篮螺栓90个M22镀锌铁丝4500m直径1.2mm3、机具配备（计划安排）名称数量备注架子扳手30把架子工搭设和拆除架子用力矩扳手2把检查架子扣件拧紧力度是否达到要求倒链1把设整架子水平弯曲度6第四章脚手架搭设第一节、落地式钢管脚手架搭设1、本工程脚手架搭设高度：本工程为高层建筑，建筑总高度为36.9米，地下一层，地上九层，脚手架搭设总高度暂估为38.4米。2、脚手架基础必须牢固，因在墙基回填土上搭设，回填土应分层夯实，达到坚定平整，再铺上大石子，再夯实，浇捣厚10cmC20混凝土，然后再用统长木板（厚50mm）或槽钢作基础，同时离开木板的300cm处四周做好排水措施。3、本工程脚手架采用落地式双排钢管脚手架，设...
