上地实验学校实验主楼临时用电施工方案VIP专享VIP免费

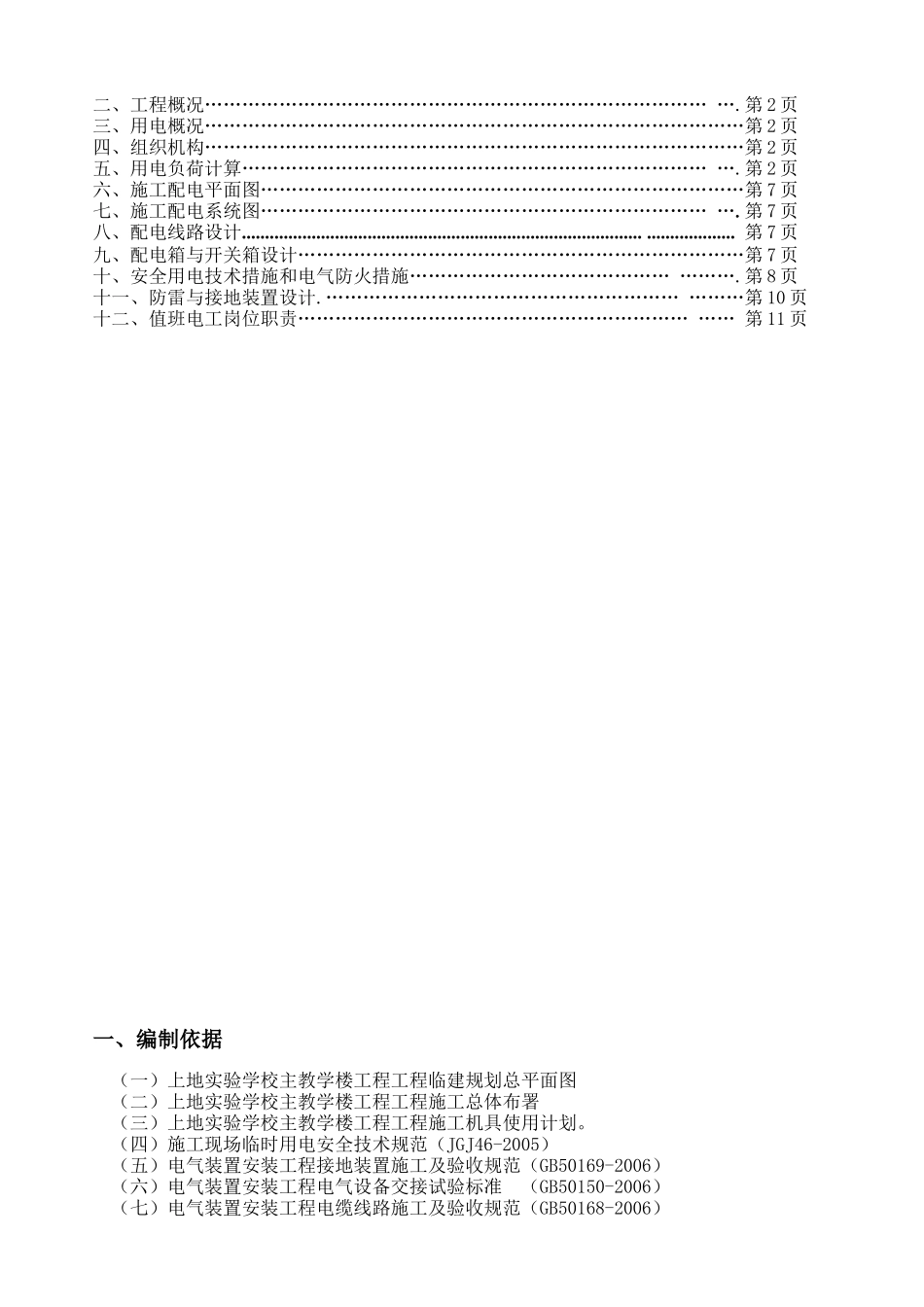

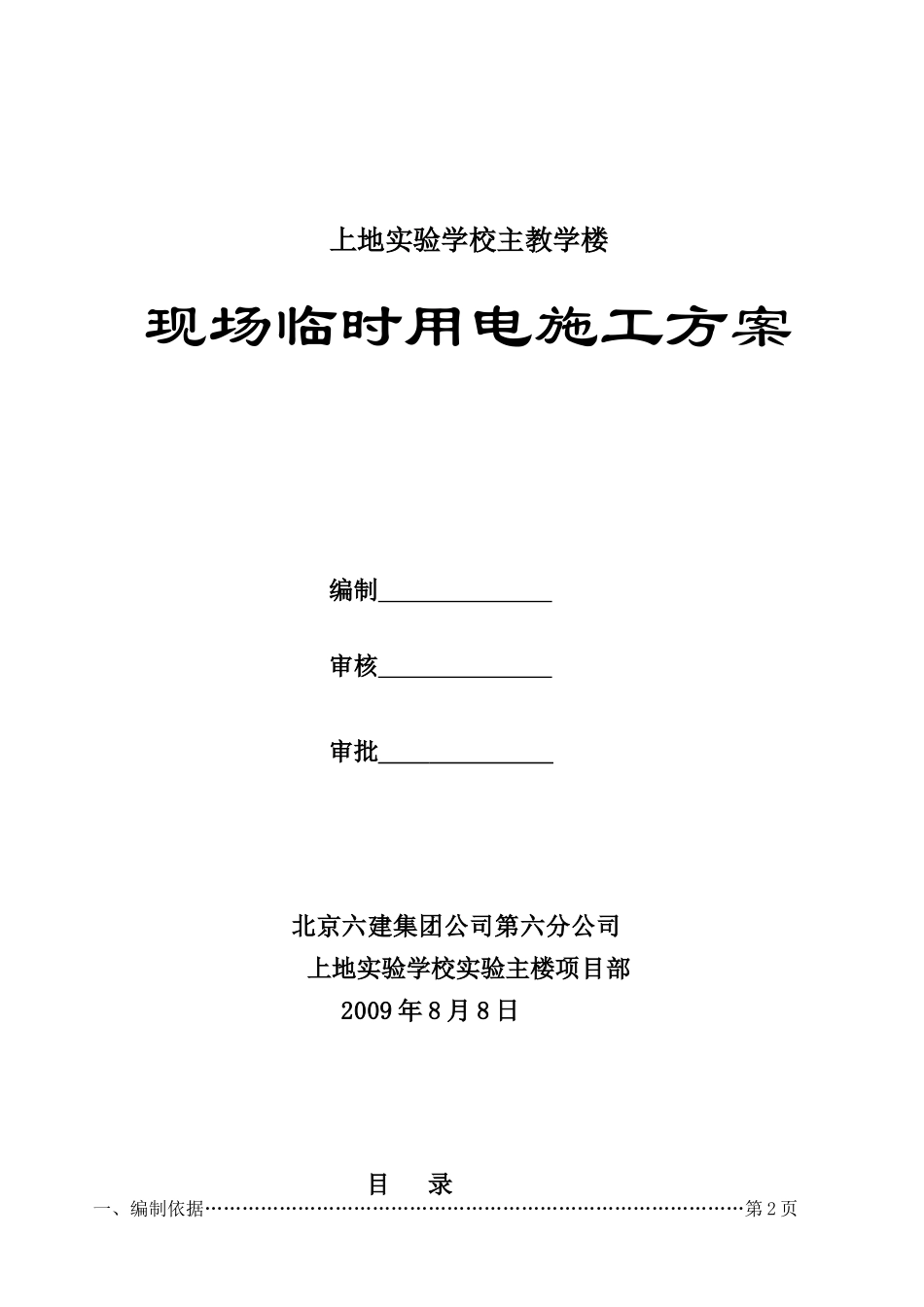

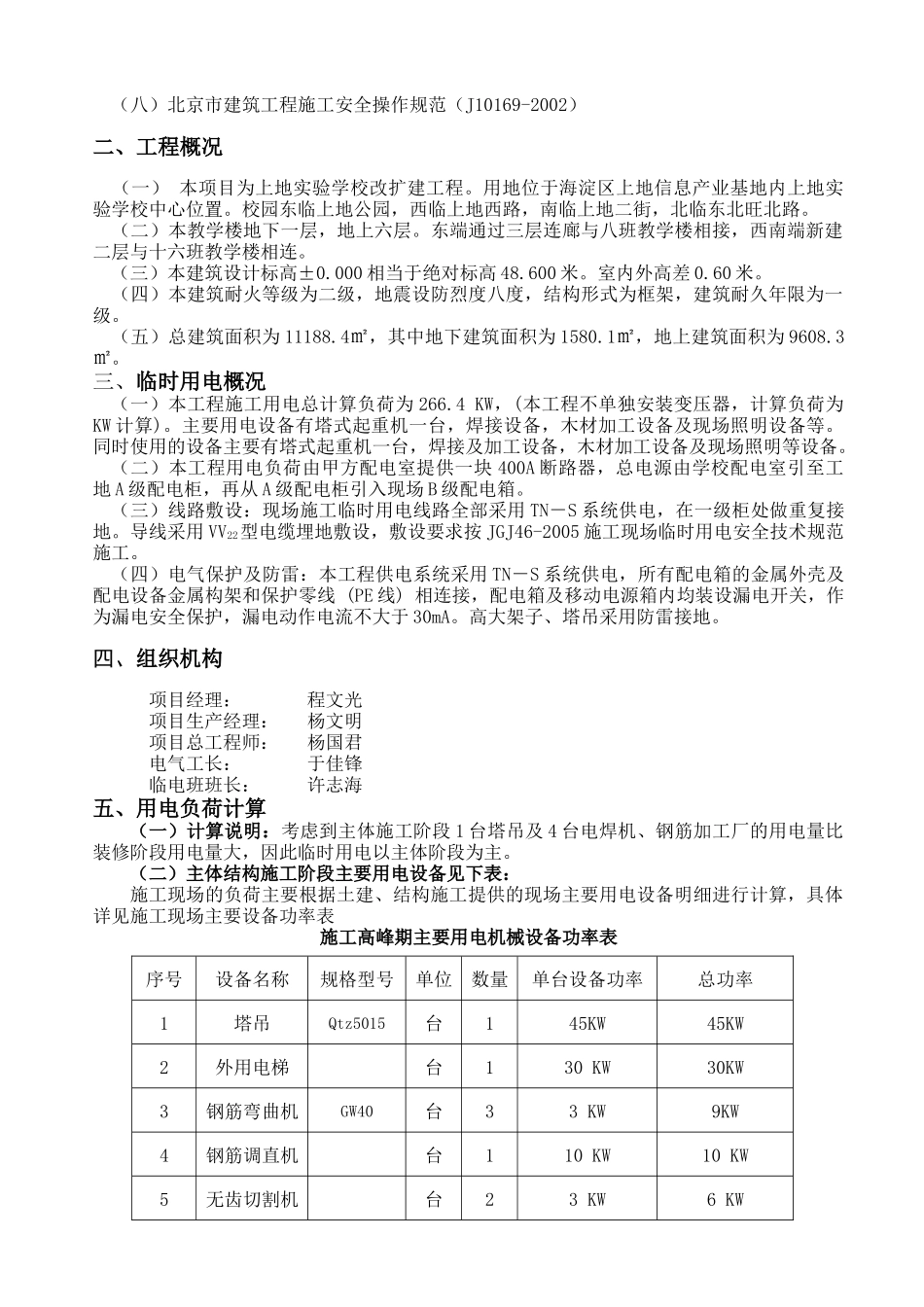

上地实验学校主教学楼现场临时用电施工方案编制审核审批北京六建集团公司第六分公司上地实验学校实验主楼项目部2009年8月8日目录一、编制依据……………………………………………………………………………第2页二、工程概况………………………………………………………………………….第2页三、用电概况……………………………………………………………………………第2页四、组织机构……………………………………………………………………………第2页五、用电负荷计算…………………………………………………………………….第2页六、施工配电平面图……………………………………………………………………第7页七、施工配电系统图………………………………………………………………….第7页八、配电线路设计.........................................................................................................第7页九、配电箱与开关箱设计………………………………………………………………第7页十、安全用电技术措施和电气防火措施…………………………………………….第8页十一、防雷与接地装置设计.…………………………………………………………第10页十二、值班电工岗位职责……………………………………………………………第11页一、编制依据（一）上地实验学校主教学楼工程工程临建规划总平面图（二）上地实验学校主教学楼工程工程施工总体布署（三）上地实验学校主教学楼工程工程施工机具使用计划。（四）施工现场临时用电安全技术规范（JGJ46-2005）（五）电气装置安装工程接地装置施工及验收规范（GB50169-2006）（六）电气装置安装工程电气设备交接试验标准（GB50150-2006）（七）电气装置安装工程电缆线路施工及验收规范（GB50168-2006）（八）北京市建筑工程施工安全操作规范（J10169-2002）二、工程概况（一）本项目为上地实验学校改扩建工程。用地位于海淀区上地信息产业基地内上地实验学校中心位置。校园东临上地公园，西临上地西路，南临上地二街，北临东北旺北路。（二）本教学楼地下一层，地上六层。东端通过三层连廊与八班教学楼相接，西南端新建二层与十六班教学楼相连。（三）本建筑设计标高±0.000相当于绝对标高48.600米。室内外高差0.60米。（四）本建筑耐火等级为二级，地震设防烈度八度，结构形式为框架，建筑耐久年限为一级。（五）总建筑面积为11188.4㎡，其中地下建筑面积为1580.1㎡，地上建筑面积为9608.3㎡。三、临时用电概况（一）本工程施工用电总计算负荷为266.4KW，(本工程不单独安装变压器，计算负荷为KW计算)。主要用电设备有塔式起重机一台，焊接设备，木材加工设备及现场照明设备等。同时使用的设备主要有塔式起重机一台，焊接及加工设备，木材加工设备及现场照明等设备。（二）本工程用电负荷由甲方配电室提供一块400A断路器，总电源由学校配电室引至工地A级配电柜，再从A级配电柜引入现场B级配电箱。（三）线路敷设：现场施工临时用电线路全部采用TN－S系统供电，在一级柜处做重复接地。导线采用VV22型电缆埋地敷设，敷设要求按JGJ46-2005施工现场临时用电安全技术规范施工。（四）电气保护及防雷：本工程供电系统采用TN－S系统供电，所有配电箱的金属外壳及配电设备金属构架和保护零线(PE线)相连接，配电箱及移动电源箱内均装设漏电开关，作为漏电安全保护，漏电动作电流不大于30mA。高大架子、塔吊采用防雷接地。四、组织机构项目经理：程文光项目生产经理：杨文明项目总工程师：杨国君电气工长：于佳锋临电班班长：许志海五、用电负荷计算（一）计算说明：考虑到主体施工阶段1台塔吊及4台电焊机、钢筋加工厂的用电量比装修阶段用电量大，因此临时用电以主体阶段为主。（二）主体结构施工阶段主要用电设备见下表：施工现场的负荷主要根据土建、结构施工提供的现场主要用电设备明细进行计算，具体详见施工现场主要设备功率表施工高峰期主要用电机械设备功率表序号设备名称规格型号单位数量单台设备功率总功率1塔吊Qtz5015台145KW45KW2外用电梯台130KW30KW3钢筋弯曲机GW40台33KW9KW4钢筋调直机台110KW10KW5无齿切割机台23KW6...
