《安全管理》之临时用电c设计编制过程中应注意问题 VIP免费

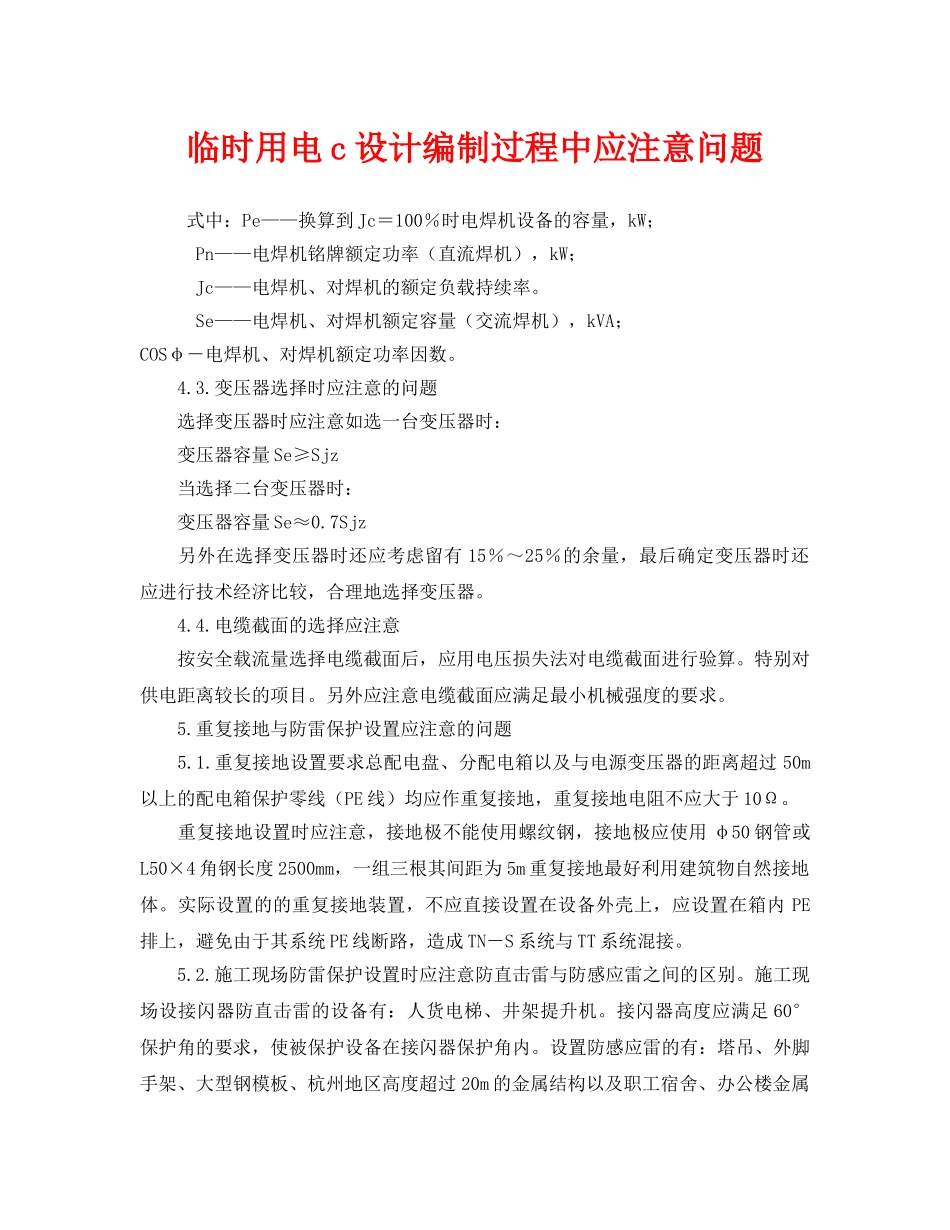

临时用电c设计编制过程中应注意问题式中：Pe——换算到Jc＝100％时电焊机设备的容量，kW；Pn——电焊机铭牌额定功率（直流焊机），kW；Jc——电焊机、对焊机的额定负载持续率。Se——电焊机、对焊机额定容量（交流焊机），kVA；COSφ－电焊机、对焊机额定功率因数。4.3.变压器选择时应注意的问题选择变压器时应注意如选一台变压器时：变压器容量Se≥Sjz当选择二台变压器时：变压器容量Se≈0.7Sjz另外在选择变压器时还应考虑留有15％～25％的余量，最后确定变压器时还应进行技术经济比较，合理地选择变压器。4.4.电缆截面的选择应注意按安全载流量选择电缆截面后，应用电压损失法对电缆截面进行验算。特别对供电距离较长的项目。另外应注意电缆截面应满足最小机械强度的要求。5.重复接地与防雷保护设置应注意的问题5.1.重复接地设置要求总配电盘、分配电箱以及与电源变压器的距离超过50m以上的配电箱保护零线（PE线）均应作重复接地，重复接地电阻不应大于10Ω。重复接地设置时应注意，接地极不能使用螺纹钢，接地极应使用φ50钢管或L50×4角钢长度2500mm，一组三根其间距为5m重复接地最好利用建筑物自然接地体。实际设置的的重复接地装置，不应直接设置在设备外壳上，应设置在箱内PE排上，避免由于其系统PE线断路，造成TN－S系统与TT系统混接。5.2.施工现场防雷保护设置时应注意防直击雷与防感应雷之间的区别。施工现场设接闪器防直击雷的设备有：人货电梯、井架提升机。接闪器高度应满足60°保护角的要求，使被保护设备在接闪器保护角内。设置防感应雷的有：塔吊、外脚手架、大型钢模板、杭州地区高度超过20m的金属结构以及职工宿舍、办公楼金属结构架应进行防雷发地。特别注意外脚手架防雷接地应沿建筑物一周采用多点接地，其接地引下点间距一般在20m，转角点、建筑高度超过30m时应注意防侧击雷保护。三、偏制临时用电施工组织设计时应全面1.编制内容及步骤1.1.现场勘测；1.2.确定电源进线、变电所、配电装置、用电设备位置及线路走向；1.3.统计用电负荷进行负荷计算；1.4.选择变压器；1.5.设计配电线路，选择电缆（导线）并进行验算；16.设计配电装置，选择电器；1.7.设计接地与防雷设置；1.8.制定自备发电机组操作使用程序及与市供电网电气联锁的操作措施。1.9.确定外电防护措施；1.10.绘制临时用电工程图纸，主要有供电系统图、供电系统平面布置图、供电立面图、接地装置设计图、自备发电机操作控制原理图。1.11.制定安全用电措施和电气防火措施；2.临时用电管理措施2.1.临时用电施工组织设计审批后，必须对操作人员进行技术交底工作，同时做好交底记录。2.2制定临时用电检查制度，定期检查。电工每天施工前应进行检查，施工现场项目每七天应检查一次；公司每季度应进行一次检查，检查后应做好检查记录。对检查过程存在的问题应及时整改。
