天津电视台演播室调光系统技术指标VIP免费

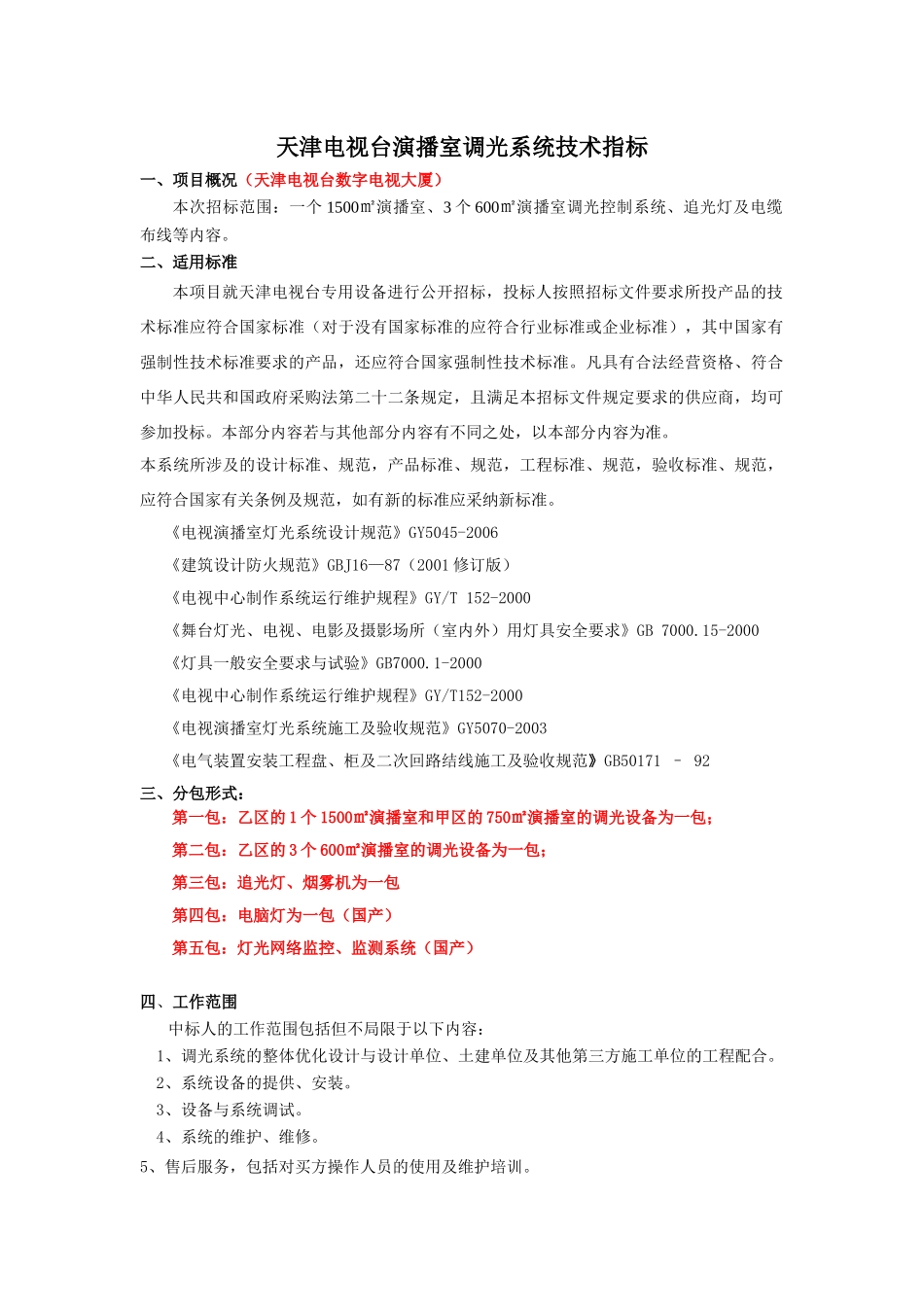

天津电视台演播室调光系统技术指标一、项目概况（天津电视台数字电视大厦）本次招标范围：一个1500㎡演播室、3个600㎡演播室调光控制系统、追光灯及电缆布线等内容。二、适用标准本项目就天津电视台专用设备进行公开招标，投标人按照招标文件要求所投产品的技术标准应符合国家标准（对于没有国家标准的应符合行业标准或企业标准），其中国家有强制性技术标准要求的产品，还应符合国家强制性技术标准。凡具有合法经营资格、符合中华人民共和国政府采购法第二十二条规定，且满足本招标文件规定要求的供应商，均可参加投标。本部分内容若与其他部分内容有不同之处，以本部分内容为准。本系统所涉及的设计标准、规范，产品标准、规范，工程标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准。《电视演播室灯光系统设计规范》GY5045-2006《建筑设计防火规范》GBJ16—87（2001修订版）《电视中心制作系统运行维护规程》GY/T152-2000《舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求》GB7000.15-2000《灯具一般安全要求与试验》GB7000.1-2000《电视中心制作系统运行维护规程》GY/T152-2000《电视演播室灯光系统施工及验收规范》GY5070-2003《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171–92三、分包形式：第一包：乙区的1个1500㎡演播室和甲区的750㎡演播室的调光设备为一包；第二包：乙区的3个600㎡演播室的调光设备为一包；第三包：追光灯、烟雾机为一包第四包：电脑灯为一包（国产）第五包：灯光网络监控、监测系统（国产）四、工作范围中标人的工作范围包括但不局限于以下内容：1、调光系统的整体优化设计与设计单位、土建单位及其他第三方施工单位的工程配合。2、系统设备的提供、安装。3、设备与系统调试。4、系统的维护、维修。5、售后服务，包括对买方操作人员的使用及维护培训。五、总体要求1、演播室网络的概述：演播室灯光网络系统是新一代高速网络与智能数字控制设备的集成,采用以太网和DMX512信号并存设计。以满足当前的使用要求，又能够使将来的系统进行不断的升级、扩展，给予充分的留有余地。网络系统控制调光是当今的国际趋势，演播室要求的网络控制系统应该采用国际通用TCP/IP协议为基础、支持USITTDMX512/1990协议，演播室舞台灯光采用的以太网控制协议应该采用目前国际上通用的ART-NET或ACN协议,同时在今后发展的过程当中，可以将使其能够提升至将来国际上统一标准的舞台灯光以太网控制协议的高速度网络系统。2．网络传输设计：以太网络和DMX512并存的传输系统符合最新国际统一的ACN协议系统中的交换机必须符合802.3af（以太网供电）协议智能交换机到接点的解决方案以太网/DMX512信号的转换设备必须采用符合ACN协议网关产品3．网络的总体性能要求：（1）使用网络技术实现网络的多级冗余。a)网络采用双环路光纤网络b)运用进口交换机具有高端叠堆功能的网络产品，系统端口分配更加严密、紧凑，完全解决系统端口冗余问题。c)控制系统均具有全跟踪冗余备份功能，备份系统可瞬间无间断切换，保证演出正常进行。d)调光柜信号同时具备以太网信号和双DMX信号，来源于不同交换机，信号备份更安全可靠。(2）符合IEEE802.3af协议的网络设备，解决了布线烦琐和后备电源的问题。(3）使用先进的网络管理系统，令网络管理更便捷。a)运用了进口交换机器网络管理系统，保证系统数据传输的更快捷（寻找更快捷的网络路径）、系统运行更加可靠（故障路径的自动断开和寻找可连接路径）。b)运用符合ACN协议的灯光网络转化管理系统，管理每个控制信息点，并解决了多控制的网络冲突问题3.调光系统设计概述：（1）．调光系统设计能实现以下基本功能：●满足电视现场直播和录象的要求，适应电视转播与观众互动的需求；●能够满足各种大型综艺节目的录制与制作；●调光系统应适应国内外灯光设计和灯光操作人员的管理和使用。（2）．调光系统的设计原则：●高可靠性。设计中首先考虑的是系统的稳定、成熟，并有良好的兼容性、开放性和前瞻性；●技术的先进性。采用新技术、新工艺，使灯光控制设备的技术水平与性能、参数达...
