全安大桥盖梁施工方案VIP免费

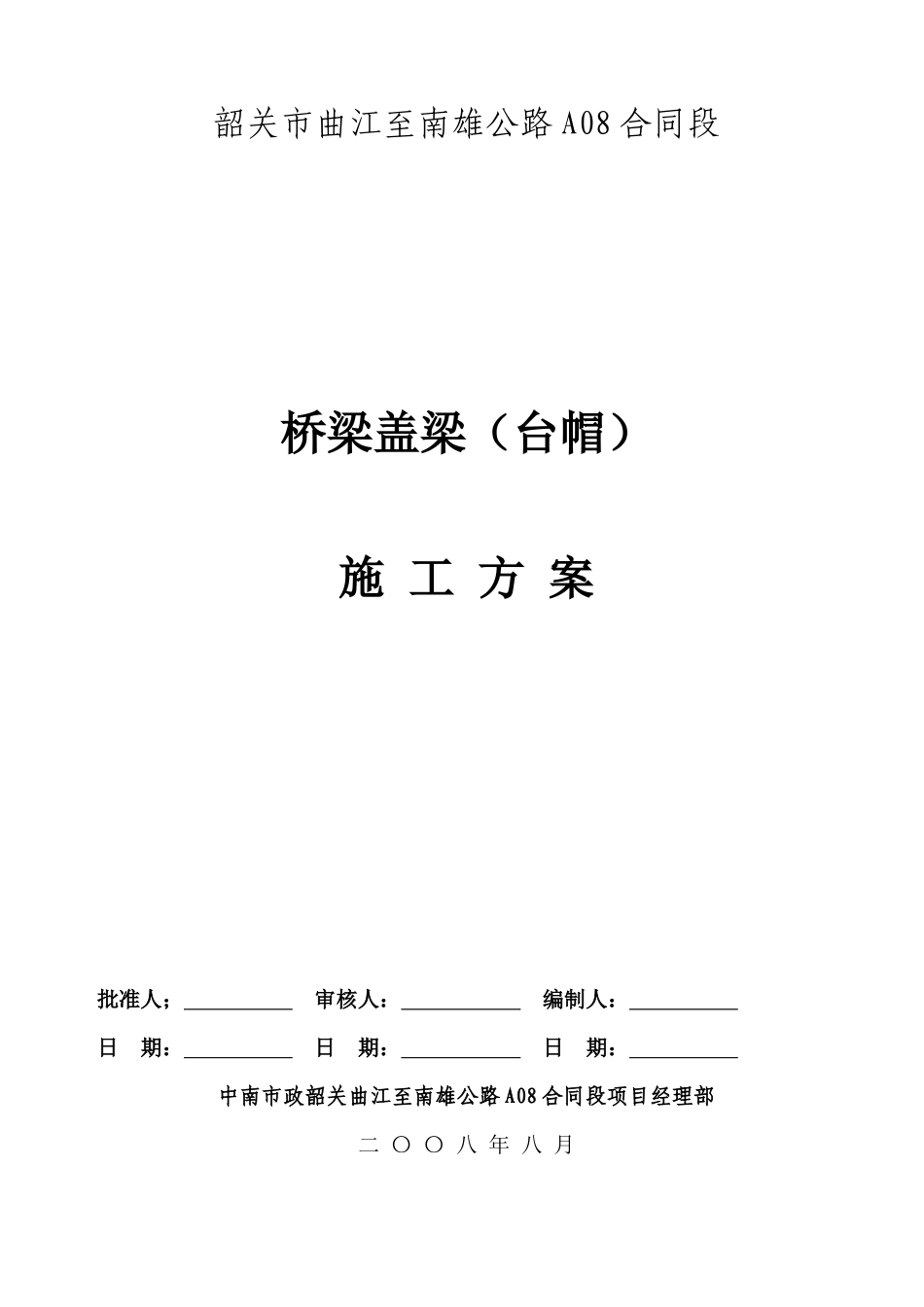

全安大桥盖梁施工方案_第1页
1/41

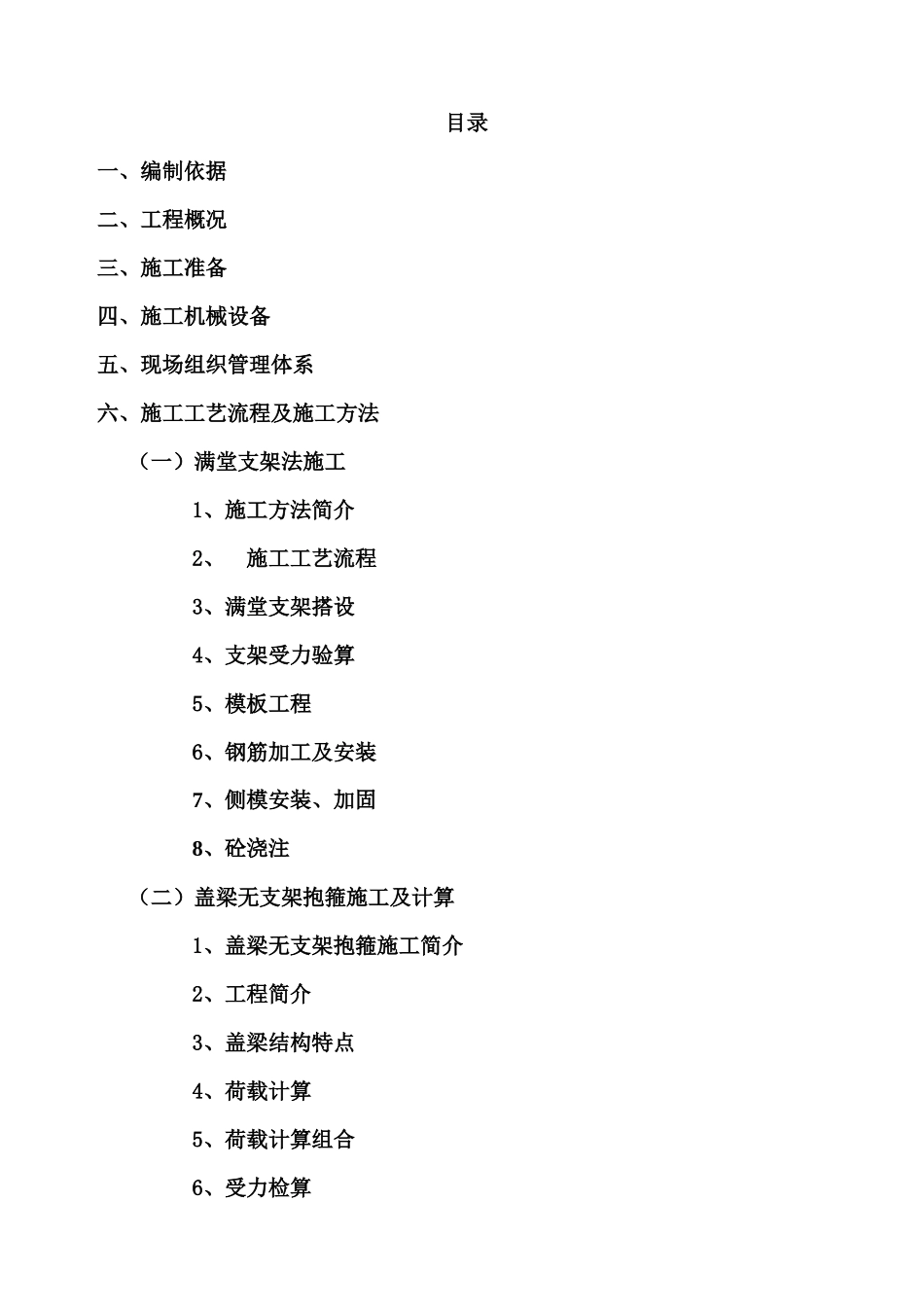

全安大桥盖梁施工方案_第2页
2/41

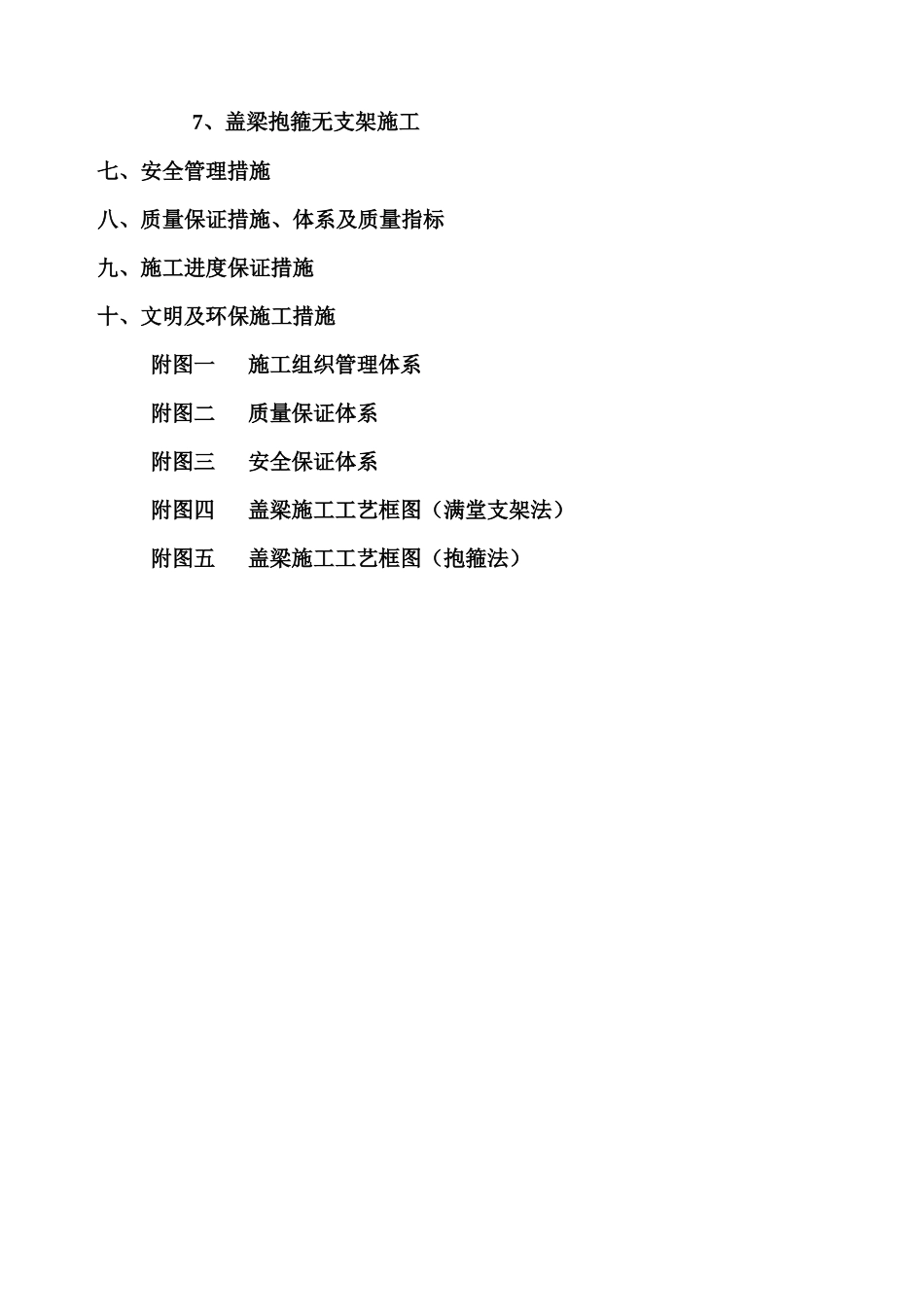

全安大桥盖梁施工方案_第3页
3/41
韶关市曲江至南雄公路A08合同段桥梁盖梁(台帽)施工方案批准人;审核人:编制人:日期:日期:日期:中南市政韶关曲江至南雄公路A08合同段项目经理部二〇〇八年八月目录一、编制依据二、工程概况三、施工准备四、施工机械设备五、现场组织管理体系六、施工工艺流程及施工方法(一)满堂支架法施工1、施工方法简介2、施工工艺流程3、满堂支架搭设4、支架受力验算5、模板工程6、钢筋加工及安装7、侧模安装、加固8、砼浇注(二)盖梁无支架抱箍施工及计算1、盖梁无支架抱箍施工简介2、工程简介3、盖梁结构特点4、荷载计算5、荷载计算组合6、受力检算7、盖梁抱箍无支架施工七、安全管理措施八、质量保证措施、体系及质量指标九、施工进度保证措施十、文明及环保施工措施附图一施工组织管理体系附图二质量保证体系附图三安全保证体系附图四盖梁施工工艺框图(满堂支架法)附图五盖梁施工工艺框图(抱箍法)盖梁施工技术方案一、编制依据1、韶关市曲江至南雄公路施工设计图及设计文件;2、招标文件;3、《公路工程质量评定标准》(JTGF80/1—2004);4、《公路桥涵施工技术规范》(JTG041—2000);5、《路桥施工计算手册》5、相关试验标准、试验规程;6、总体施工方案;7、现场踏勘。二、工程概况本合同段共有大、中、小桥梁15座,共有7座桥梁设置盖梁,其余为帽梁,盖梁所对应立柱高度最大为12.18,最小为0.867。我项目部将根据每座桥的实际情况采取不同工艺进行施工:对于立柱高度较小的采用满堂支架施工,对于高立柱或水中盖梁(如凌江大桥)采用抱箍施工。各桥梁盖梁具体结构尺寸及重量、采取施工工艺见下表:A08全线盖梁情况一览表序号桥梁名称立柱直径(m)立柱高度(m)盖梁尺寸(长×宽×高)m与主线交角(°)盖梁砼方量(m3)盖梁数量(片)盖梁自重(t)施工方式1K93+255大坪中桥1.27.209~12.18114.29×1.5×1.36030.9680.34抱箍配工字钢2K95+065苍石分离1.24.171~9.24914.29×1.5×1.313034.9680.34抱箍配工字钢式中桥3K97+573全安大桥1.33.842~5.49413.28×1.8×1.556539.416102.5满堂支架4K98+133下河塘分离式中桥1.12.754~3.26317.445×1.4×1.25528.3473.58满堂支架5K98+763下河塘中桥1.10.867~1.12114.29×1.4×1.48026.4468.64填土硬化后直接浇注6FK0+327南雄互通F匝道桥1.11.829~2.0415.8×1.4×1.39028.79274.85满堂支架7LK0+151.5凌江大桥1.33.559~6.02911.03×1.8×1.459027.75672.15抱箍配工字钢/满堂支架三、施工准备1、项目经理部根据总体施工计划的安排,积极进行了开工前的动员准备工作。现部分桥梁桩基、系梁、立柱已施工完毕,即将进入盖梁、台帽施工。各种必备的施工机械、工具、材料已经全部备齐,并在使用前试运行,保证了其状态的良好。2、严禁不合格材料进场。中心实验室已完成水泥、钢筋、砂、石、水等原材料检验及水泥砼配合比的配制,均符合设计及规范要求。各种原材料报总监办中心试验室抽样检查合格后,即可用与施工材料供应方面,以保证工程需求。3、施工现场已经做到路通、电通、水通。四、施工机械设备见下表。施工机械配置表序号设备名称型号数量功率(KW)备注1电焊机BX3-300-16台102电焊机BX3-500-16台152切割机GQ-203台7.53配电箱10只4钢筋调直机5台5钢筋弯曲机3台钢筋剥肋直螺纹滚丝机床HGS-401台6砼输送车6辆7插入式振动棒50型10根插入式振动棒30型6根8吊车QY252台9发电机20KW22010其他设备全站仪、水准仪等辅助设备五、现场组织管理体系主要人员配备一览表序号岗位姓名职称职责1项目经理高级工程全面负责施工现场管理、安全、质师量、进度2技术负责高级工程师全面负责施工技术的管理工作3项目副经理工程师协助项目经理做好施工现场各项管理工作4桥梁工程师工程师负责现场施工技术、质量管理工作5桥梁工程师工程师负责现场施工技术、质量管理工作6桥梁工程师工程师负责现场施工技术、质量管理工作7质检工程师工程师质量检验、检查和控制8试验工程师工程师负责原材料及相关的试验检测工作9测量负责人工程师现场测量、定位10安全负责人初级安全主任全面负责现场施工安全检查、管理11专职安全员初级安全主任负责二工区现场施工安...
