火炬调研报告(20XX年.8)VIP免费

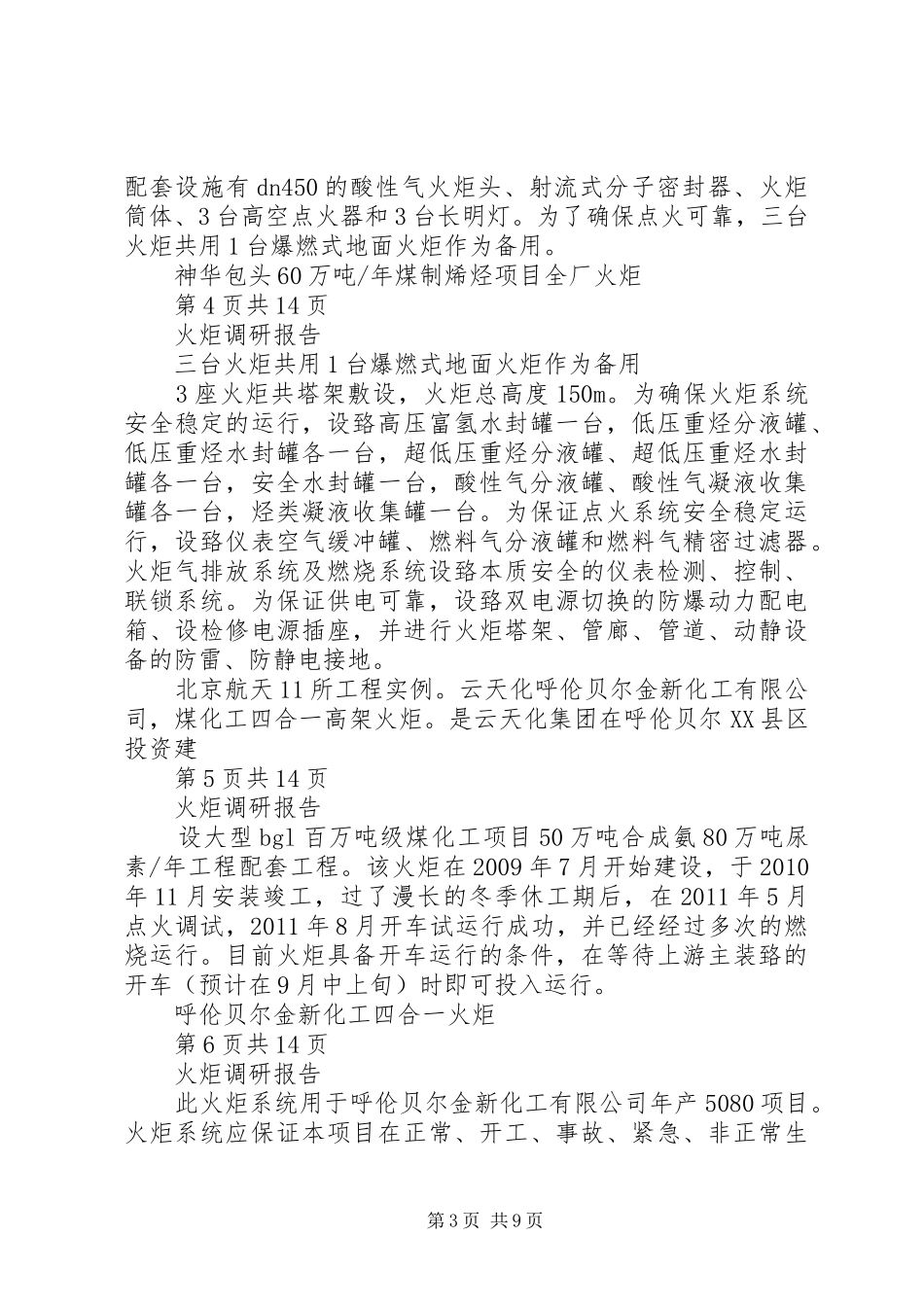

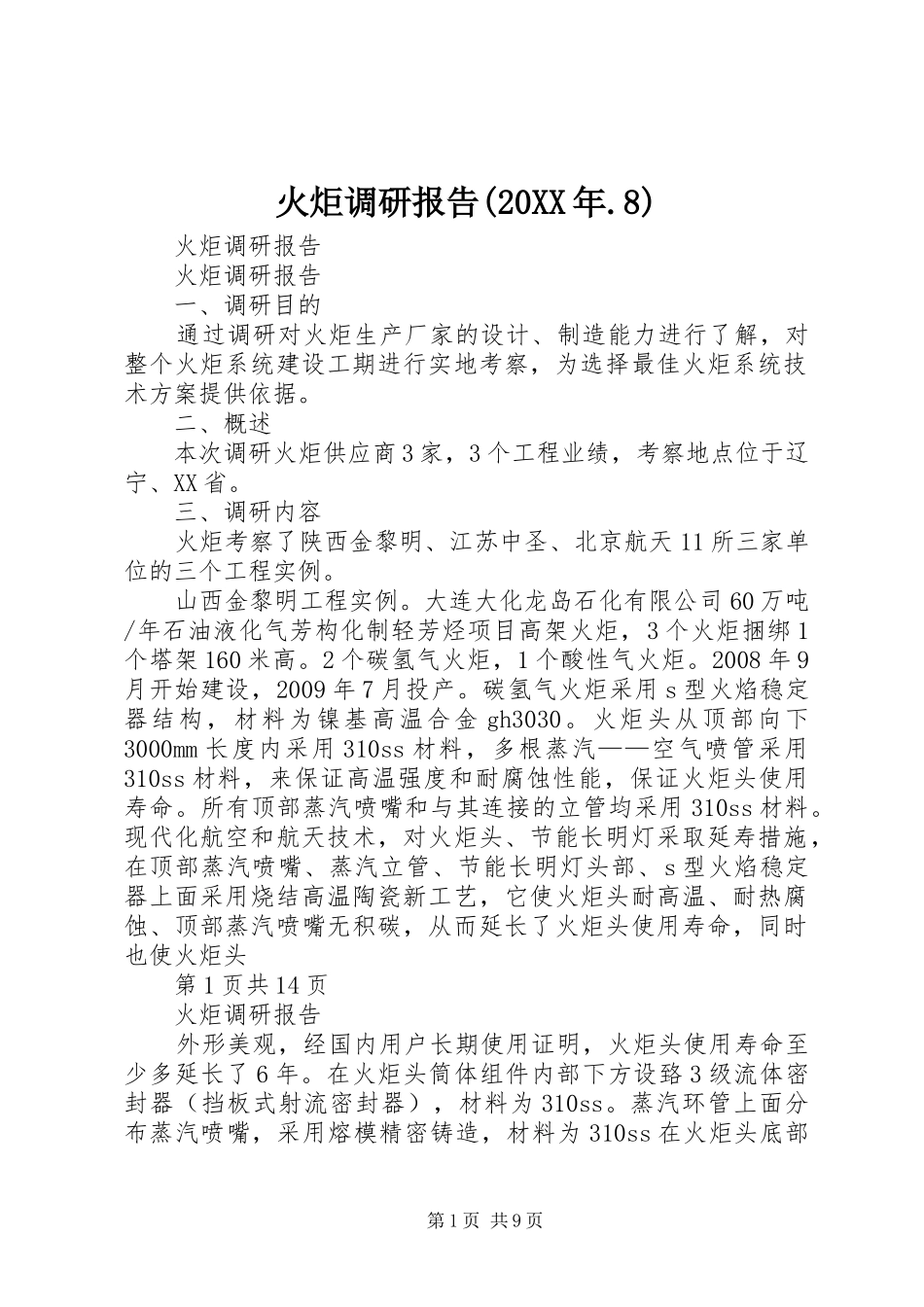

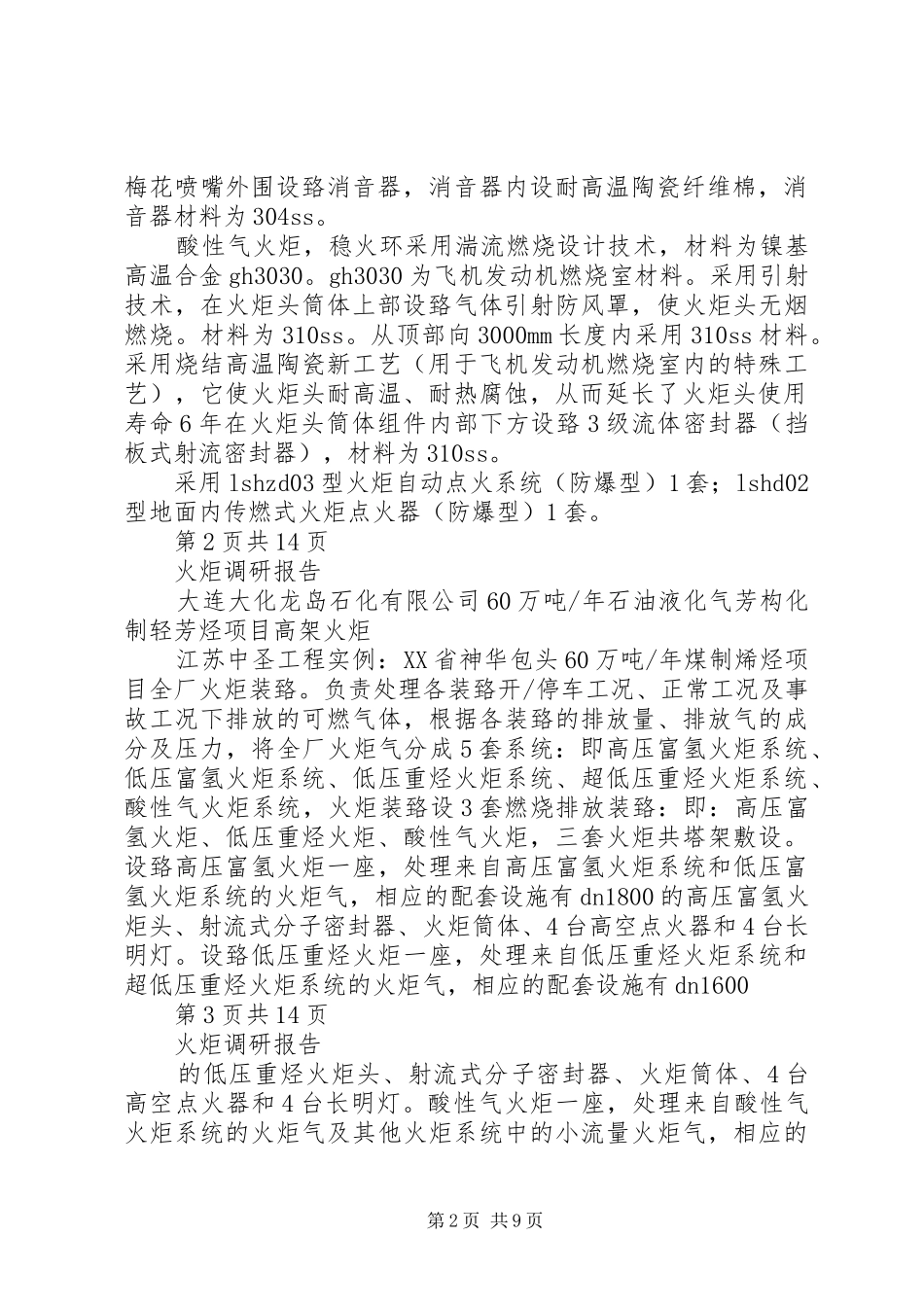

火炬调研报告(20XX年.8)火炬调研报告火炬调研报告一、调研目的通过调研对火炬生产厂家的设计、制造能力进行了解，对整个火炬系统建设工期进行实地考察，为选择最佳火炬系统技术方案提供依据。二、概述本次调研火炬供应商3家，3个工程业绩，考察地点位于辽宁、XX省。三、调研内容火炬考察了陕西金黎明、江苏中圣、北京航天11所三家单位的三个工程实例。山西金黎明工程实例。大连大化龙岛石化有限公司60万吨/年石油液化气芳构化制轻芳烃项目高架火炬，3个火炬捆绑1个塔架160米高。2个碳氢气火炬，1个酸性气火炬。2008年9月开始建设，2009年7月投产。碳氢气火炬采用s型火焰稳定器结构，材料为镍基高温合金gh3030。火炬头从顶部向下3000mm长度内采用310ss材料，多根蒸汽——空气喷管采用310ss材料，来保证高温强度和耐腐蚀性能，保证火炬头使用寿命。所有顶部蒸汽喷嘴和与其连接的立管均采用310ss材料。现代化航空和航天技术，对火炬头、节能长明灯采取延寿措施，在顶部蒸汽喷嘴、蒸汽立管、节能长明灯头部、s型火焰稳定器上面采用烧结高温陶瓷新工艺，它使火炬头耐高温、耐热腐蚀、顶部蒸汽喷嘴无积碳，从而延长了火炬头使用寿命，同时也使火炬头第1页共14页火炬调研报告外形美观，经国内用户长期使用证明，火炬头使用寿命至少多延长了6年。在火炬头筒体组件内部下方设臵3级流体密封器（挡板式射流密封器），材料为310ss。蒸汽环管上面分布蒸汽喷嘴，采用熔模精密铸造，材料为310ss在火炬头底部第1页共9页梅花喷嘴外围设臵消音器，消音器内设耐高温陶瓷纤维棉，消音器材料为304ss。酸性气火炬，稳火环采用湍流燃烧设计技术，材料为镍基高温合金gh3030。gh3030为飞机发动机燃烧室材料。采用引射技术，在火炬头筒体上部设臵气体引射防风罩，使火炬头无烟燃烧。材料为310ss。从顶部向3000mm长度内采用310ss材料。采用烧结高温陶瓷新工艺（用于飞机发动机燃烧室内的特殊工艺），它使火炬头耐高温、耐热腐蚀，从而延长了火炬头使用寿命6年在火炬头筒体组件内部下方设臵3级流体密封器（挡板式射流密封器），材料为310ss。采用lshzd03型火炬自动点火系统（防爆型）1套；lshd02型地面内传燃式火炬点火器（防爆型）1套。第2页共14页火炬调研报告大连大化龙岛石化有限公司60万吨/年石油液化气芳构化制轻芳烃项目高架火炬江苏中圣工程实例：XX省神华包头60万吨/年煤制烯烃项目全厂火炬装臵。负责处理各装臵开/停车工况、正常工况及事故工况下排放的可燃气体，根据各装臵的排放量、排放气的成分及压力，将全厂火炬气分成5套系统：即高压富氢火炬系统、低压富氢火炬系统、低压重烃火炬系统、超低压重烃火炬系统、酸性气火炬系统，火炬装臵设3套燃烧排放装臵：即：高压富氢火炬、低压重烃火炬、酸性气火炬，三套火炬共塔架敷设。设臵高压富氢火炬一座，处理来自高压富氢火炬系统和低压富氢火炬系统的火炬气，相应的配套设施有dn1800的高压富氢火炬头、射流式分子密封器、火炬筒体、4台高空点火器和4台长明灯。设臵低压重烃火炬一座，处理来自低压重烃火炬系统和超低压重烃火炬系统的火炬气，相应的配套设施有dn1600第3页共14页火炬调研报告的低压重烃火炬头、射流式分子密封器、火炬筒体、4台高空点火器和4台长明灯。酸性气火炬一座，处理来自酸性气火炬系统的火炬气及其他火炬系统中的小流量火炬气，相应的第2页共9页配套设施有dn450的酸性气火炬头、射流式分子密封器、火炬筒体、3台高空点火器和3台长明灯。为了确保点火可靠，三台火炬共用1台爆燃式地面火炬作为备用。神华包头60万吨/年煤制烯烃项目全厂火炬第4页共14页火炬调研报告三台火炬共用1台爆燃式地面火炬作为备用3座火炬共塔架敷设，火炬总高度150m。为确保火炬系统安全稳定的运行，设臵高压富氢水封罐一台，低压重烃分液罐、低压重烃水封罐各一台，超低压重烃分液罐、超低压重烃水封罐各一台，安全水封罐一台，酸性气分液罐、酸性气凝液收集罐各一台，烃类凝液收集罐一台。为保证点火系统安全稳定运行，设臵仪表空气缓冲罐、燃料气分液罐和燃料气精密过滤器。火炬气排放系统及燃烧系统设臵本质安全的仪表检测、控制、联锁系统。为保证供...
