CREATOR多媒体控制系统标准方案VIP免费

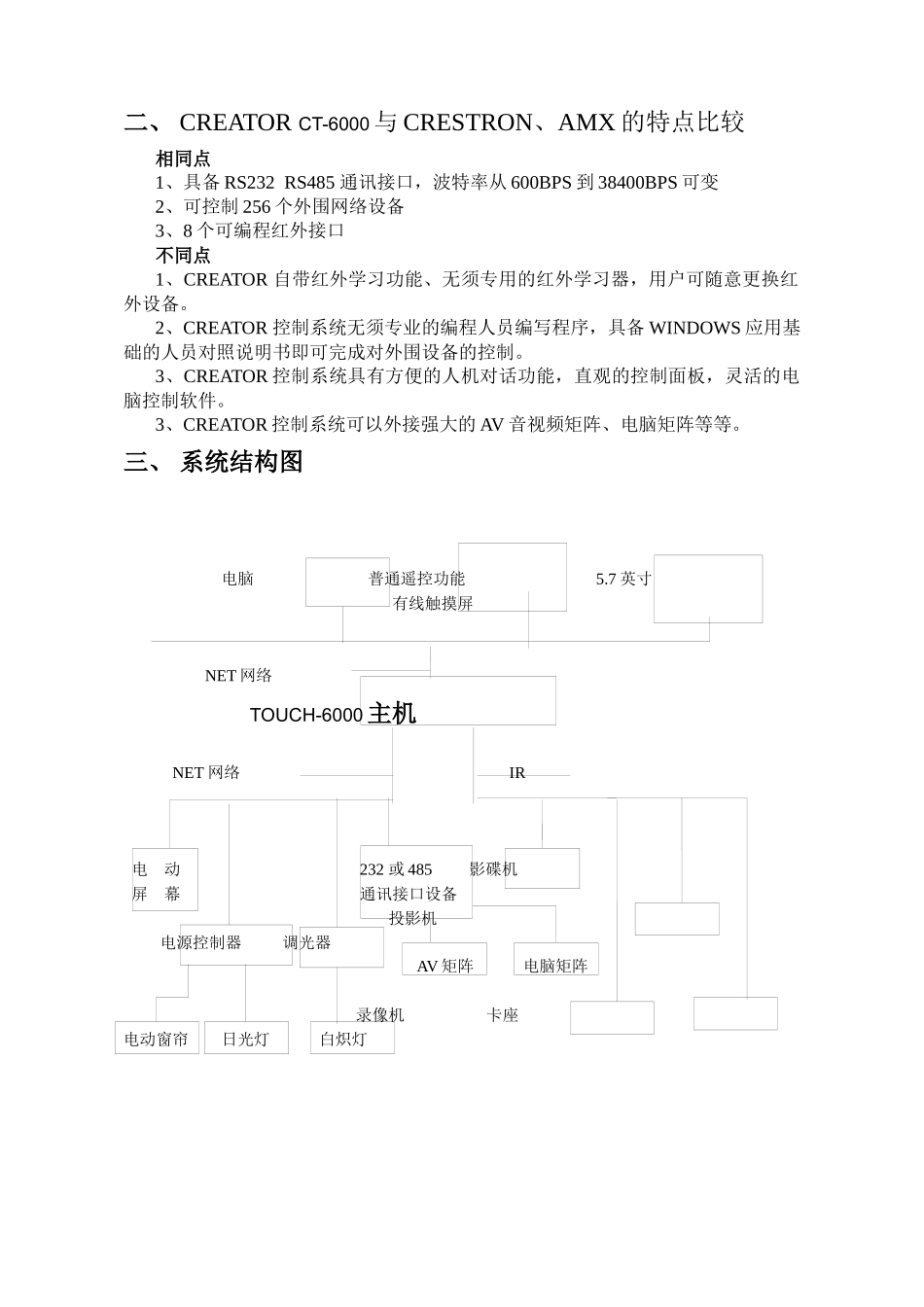

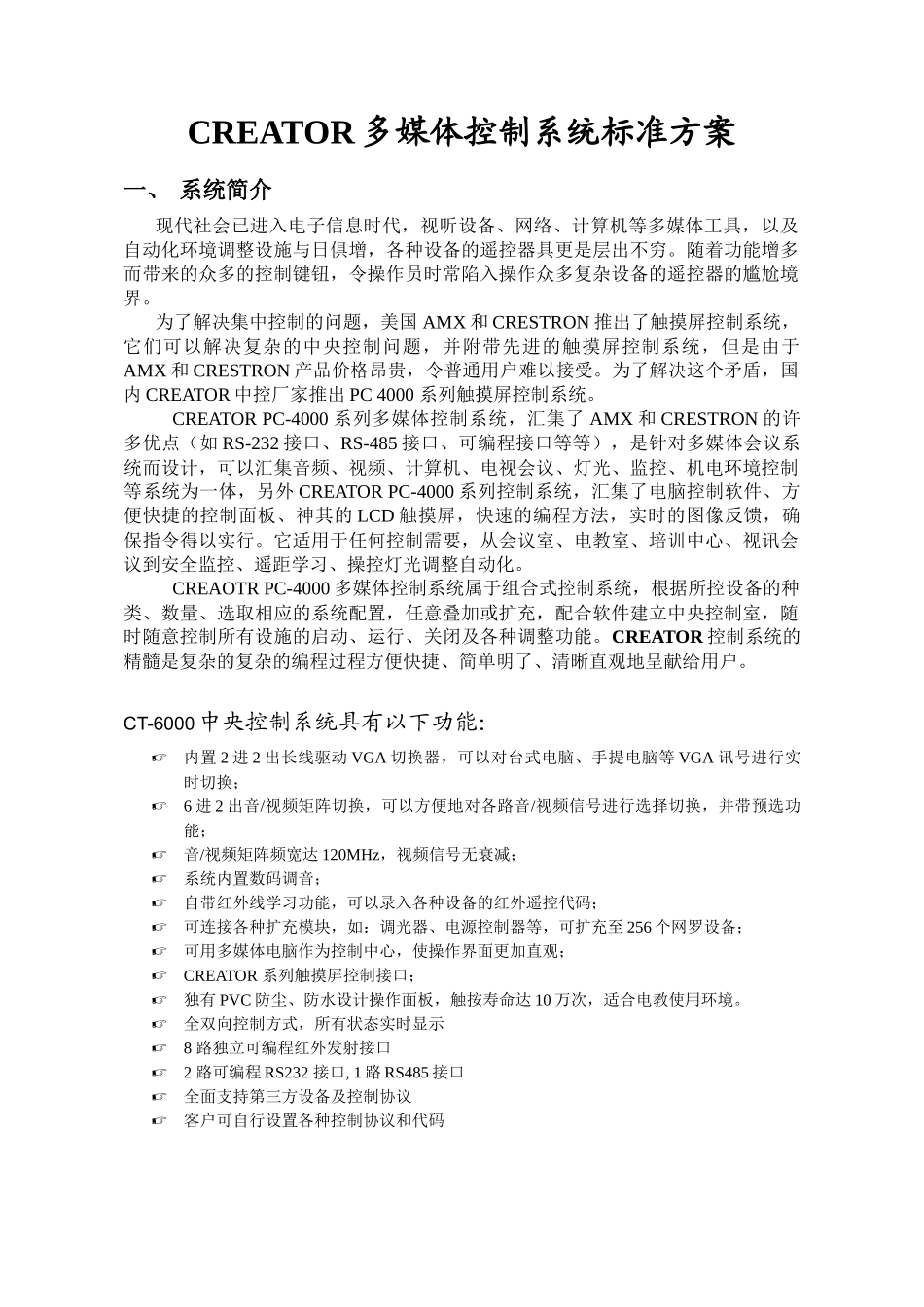

CREATOR多媒体控制系统标准方案一、系统简介现代社会已进入电子信息时代，视听设备、网络、计算机等多媒体工具，以及自动化环境调整设施与日俱增，各种设备的遥控器具更是层出不穷。随着功能增多而带来的众多的控制键钮，令操作员时常陷入操作众多复杂设备的遥控器的尴尬境界。为了解决集中控制的问题，美国AMX和CRESTRON推出了触摸屏控制系统，它们可以解决复杂的中央控制问题，并附带先进的触摸屏控制系统，但是由于AMX和CRESTRON产品价格昂贵，令普通用户难以接受。为了解决这个矛盾，国内CREATOR中控厂家推出PC4000系列触摸屏控制系统。CREATORPC-4000系列多媒体控制系统，汇集了AMX和CRESTRON的许多优点（如RS-232接口、RS-485接口、可编程接口等等），是针对多媒体会议系统而设计，可以汇集音频、视频、计算机、电视会议、灯光、监控、机电环境控制等系统为一体，另外CREATORPC-4000系列控制系统，汇集了电脑控制软件、方便快捷的控制面板、神其的LCD触摸屏，快速的编程方法，实时的图像反馈，确保指令得以实行。它适用于任何控制需要，从会议室、电教室、培训中心、视讯会议到安全监控、遥距学习、操控灯光调整自动化。CREAOTRPC-4000多媒体控制系统属于组合式控制系统，根据所控设备的种类、数量、选取相应的系统配置，任意叠加或扩充，配合软件建立中央控制室，随时随意控制所有设施的启动、运行、关闭及各种调整功能。CREATOR控制系统的精髓是复杂的复杂的编程过程方便快捷、简单明了、清晰直观地呈献给用户。CT-6000中央控制系统具有以下功能：内置2进2出长线驱动VGA切换器，可以对台式电脑、手提电脑等VGA讯号进行实时切换；6进2出音/视频矩阵切换，可以方便地对各路音/视频信号进行选择切换，并带预选功能；音/视频矩阵频宽达120MHz，视频信号无衰减；系统内置数码调音；自带红外线学习功能，可以录入各种设备的红外遥控代码；可连接各种扩充模块，如：调光器、电源控制器等，可扩充至256个网罗设备；可用多媒体电脑作为控制中心，使操作界面更加直观；CREATOR系列触摸屏控制接口；独有PVC防尘、防水设计操作面板，触按寿命达10万次，适合电教使用环境。全双向控制方式，所有状态实时显示8路独立可编程红外发射接口2路可编程RS232接口,1路RS485接口全面支持第三方设备及控制协议客户可自行设置各种控制协议和代码二、CREATORCT-6000与CRESTRON、AMX的特点比较相同点1、具备RS232RS485通讯接口，波特率从600BPS到38400BPS可变2、可控制256个外围网络设备3、8个可编程红外接口不同点1、CREATOR自带红外学习功能、无须专用的红外学习器，用户可随意更换红外设备。2、CREATOR控制系统无须专业的编程人员编写程序，具备WINDOWS应用基础的人员对照说明书即可完成对外围设备的控制。3、CREATOR控制系统具有方便的人机对话功能，直观的控制面板，灵活的电脑控制软件。3、CREATOR控制系统可以外接强大的AV音视频矩阵、电脑矩阵等等。三、系统结构图电脑普通遥控功能5.7英寸有线触摸屏NET网络TOUCH-6000主机NET网络IR电动232或485影碟机屏幕通讯接口设备投影机电源控制器调光器AV矩阵电脑矩阵录像机卡座电动窗帘日光灯白炽灯四、TOUCH-6000控制系统设备示意图1、TOUCH-6000主机前面板示意图TOUCH-6000前面板为标准19英寸机箱，配有标准机柜按装镙丝孔及拉手，可以方便地将PC4000主控机安装在标准19机柜上。TOUCH-6000前面板有三个状态指示灯及红外录码接收窗口：2、TOUCH-6000主机后面板示意图TOUCH-6000后面板的各种端口，用于连接各种控制设备、控制设备和音视频信号源。其具体布局如图：音视频矩阵切换区6选2VGA矩阵切换区2选1电源控制区红外控制区RS-232外部通讯控制区RS-485控制接口3、操作面板示意图5.7英寸单色有线触摸屏•显示方式：4级灰度透射式点阵液晶屏•触屏尺寸：5.7寸/14.5CM对角线•触屏解析度：320×240像素•触屏亮度：背亮荧光•控制方法：3.5立体声插头，通过PC下载触屏程序•电源：12VDC直流电源•记忆内存：2M•无线电频率：413MHZ•可接PC-4000控制系统•外形尺寸：200H×140W×40D（MM）•重量：0.5KG七、扩充模块的说明...
