国际商务中心降水施工方案VIP免费

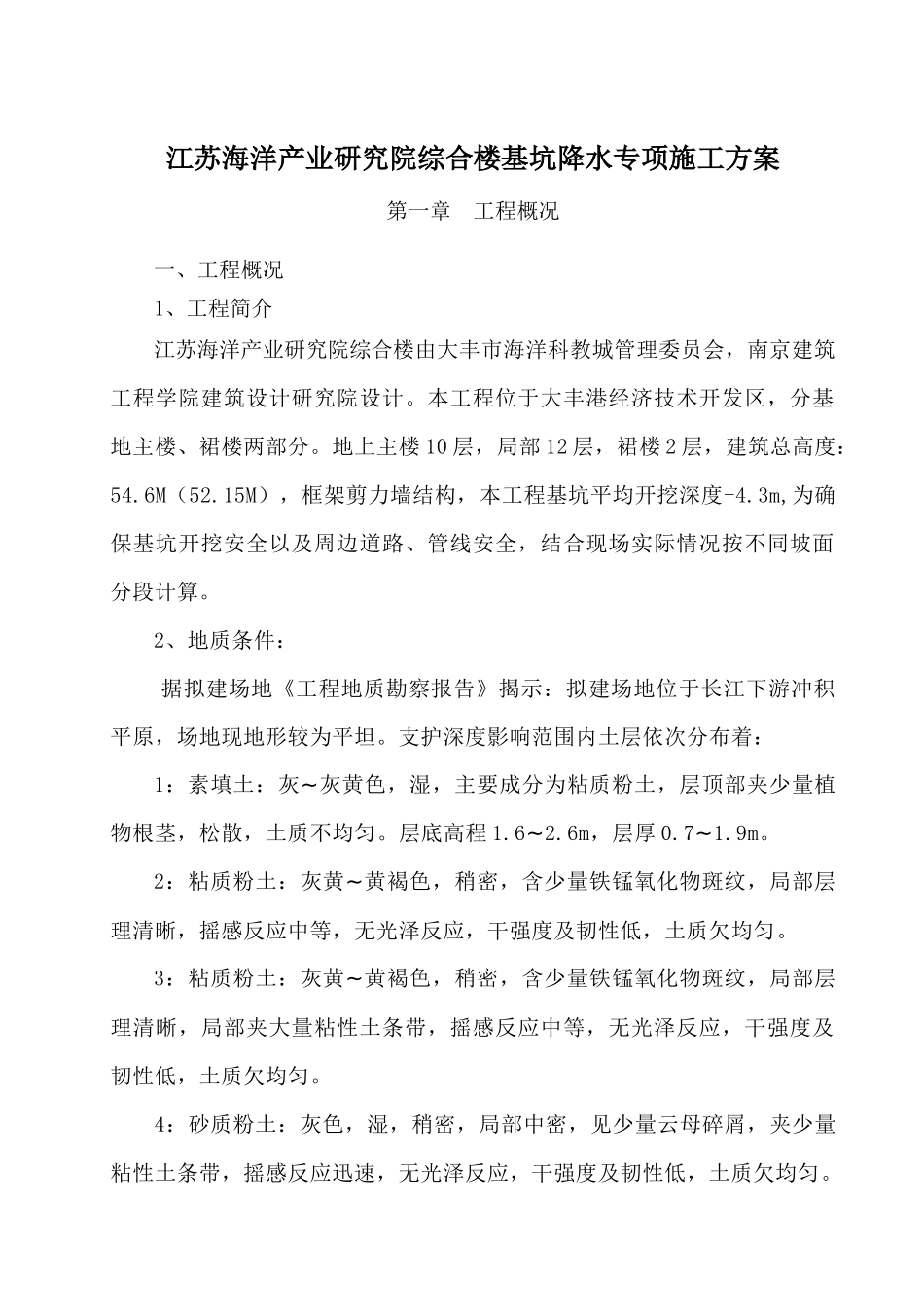

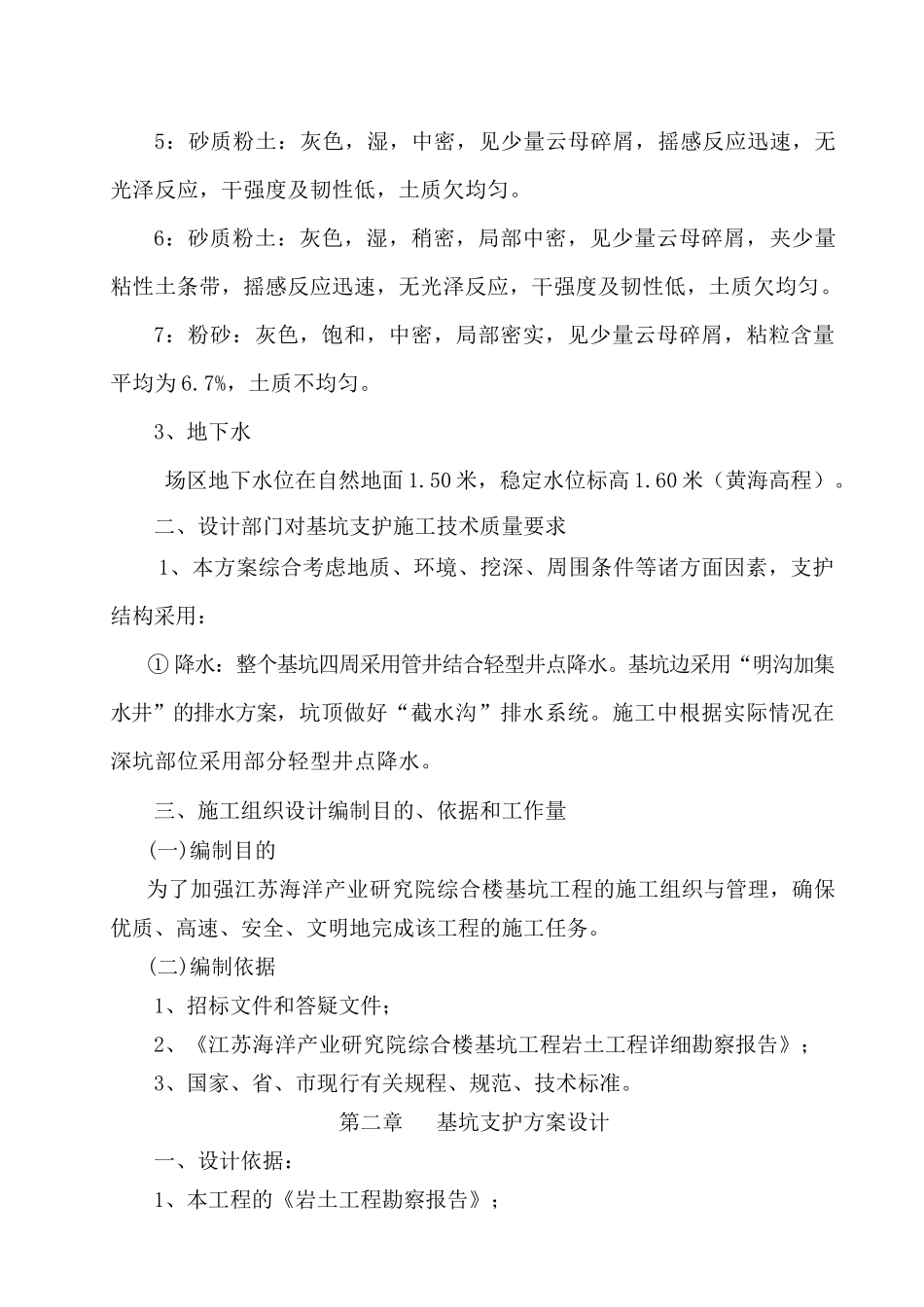

江苏海洋产业研究院综合楼基坑降水专项施工方案第一章工程概况一、工程概况1、工程简介江苏海洋产业研究院综合楼由大丰市海洋科教城管理委员会，南京建筑工程学院建筑设计研究院设计。本工程位于大丰港经济技术开发区，分基地主楼、裙楼两部分。地上主楼10层，局部12层，裙楼2层，建筑总高度：54.6M（52.15M），框架剪力墙结构，本工程基坑平均开挖深度-4.3m,为确保基坑开挖安全以及周边道路、管线安全，结合现场实际情况按不同坡面分段计算。2、地质条件：据拟建场地《工程地质勘察报告》揭示：拟建场地位于长江下游冲积平原，场地现地形较为平坦。支护深度影响范围内土层依次分布着：1：素填土：灰~灰黄色，湿，主要成分为粘质粉土，层顶部夹少量植物根茎，松散，土质不均匀。层底高程1.6~2.6m，层厚0.7~1.9m。2：粘质粉土：灰黄~黄褐色，稍密，含少量铁锰氧化物斑纹，局部层理清晰，摇感反应中等，无光泽反应，干强度及韧性低，土质欠均匀。3：粘质粉土：灰黄~黄褐色，稍密，含少量铁锰氧化物斑纹，局部层理清晰，局部夹大量粘性土条带，摇感反应中等，无光泽反应，干强度及韧性低，土质欠均匀。4：砂质粉土：灰色，湿，稍密，局部中密，见少量云母碎屑，夹少量粘性土条带，摇感反应迅速，无光泽反应，干强度及韧性低，土质欠均匀。5：砂质粉土：灰色，湿，中密，见少量云母碎屑，摇感反应迅速，无光泽反应，干强度及韧性低，土质欠均匀。6：砂质粉土：灰色，湿，稍密，局部中密，见少量云母碎屑，夹少量粘性土条带，摇感反应迅速，无光泽反应，干强度及韧性低，土质欠均匀。7：粉砂：灰色，饱和，中密，局部密实，见少量云母碎屑，粘粒含量平均为6.7%，土质不均匀。3、地下水场区地下水位在自然地面1.50米，稳定水位标高1.60米（黄海高程）。二、设计部门对基坑支护施工技术质量要求1、本方案综合考虑地质、环境、挖深、周围条件等诸方面因素，支护结构采用：①降水：整个基坑四周采用管井结合轻型井点降水。基坑边采用“明沟加集水井”的排水方案，坑顶做好“截水沟”排水系统。施工中根据实际情况在深坑部位采用部分轻型井点降水。三、施工组织设计编制目的、依据和工作量(一)编制目的为了加强江苏海洋产业研究院综合楼基坑工程的施工组织与管理，确保优质、高速、安全、文明地完成该工程的施工任务。(二)编制依据1、招标文件和答疑文件；2、《江苏海洋产业研究院综合楼基坑工程岩土工程详细勘察报告》；3、国家、省、市现行有关规程、规范、技术标准。第二章基坑支护方案设计一、设计依据：1、本工程的《岩土工程勘察报告》；2、地下室设计有关图纸和基坑周边环境条件；3、业主的工程的招标文件；4、设计原则：“安全可靠、经济合理、技术可行、施工方便”；5、有关设计计算规范及规程：①《建筑基坑支护技术规程》（JGJ120-99）②《混凝土结构设计规范》（GB50010-2002）一、基坑降水管井井点的设计计算采用品茗施工安全设施计算软件，根据计算及经验，布设12口φ600的降水管井。根据以往基坑降水实测数据，降水影响半径为20m左右，因此管井井点间距20m左右；取管井井深20m。井点施工前，认真检查井点设备、施工用具、砂滤料规格和数量、水源、电源以及施工技术、安全交底等准备工作。同时挖好排水沟，以便泥浆水的排放。根据施工需要配备混凝土井管、滤网、竹片、16#铅丝、出水管QD10-26/2-1.5型多级潜水泵32台（仅为管井使用，其中3台备用），水力钻机与配套设备等。施工工艺流程为：井点测量定位→挖井口、安护筒→钻机就位→钻孔→吊放井管→回填砂砾过滤层→洗井→井管内下潜水泵、安装抽水控制电路→试抽水→降水工作正常→降水完毕封井。根据场地土质条件和孔深要求，采用钻机成孔，用泥浆护臂，孔口设置护筒，以防孔口塌方。孔径比井管直径大200mm。下混凝土井管前，应先进行清洗。混凝土井管用钻机的卷扬装置，采用井托法逐节吊放，井管连接采用竹片用16#铅丝绑紧，管身外围滤网绑扎牢固。管井顶部混凝土实管露出地面20～30cm。从管井周围均匀填滤料，防止将管井挤偏，洗井后补填滤料。洗井采用水泵洗井法。井点使用时，应对称、同时抽水，使水位差控制在要求的范...
