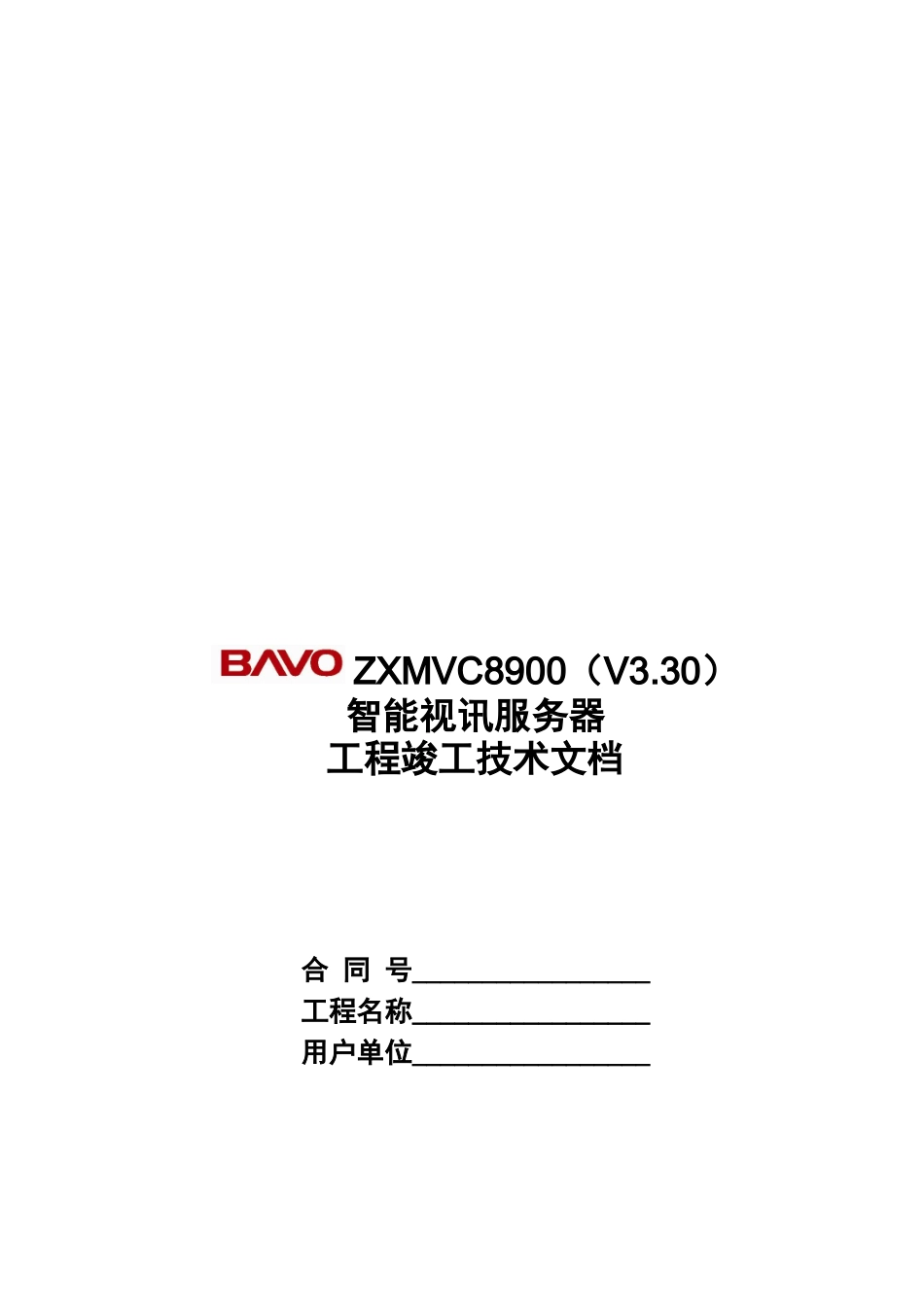

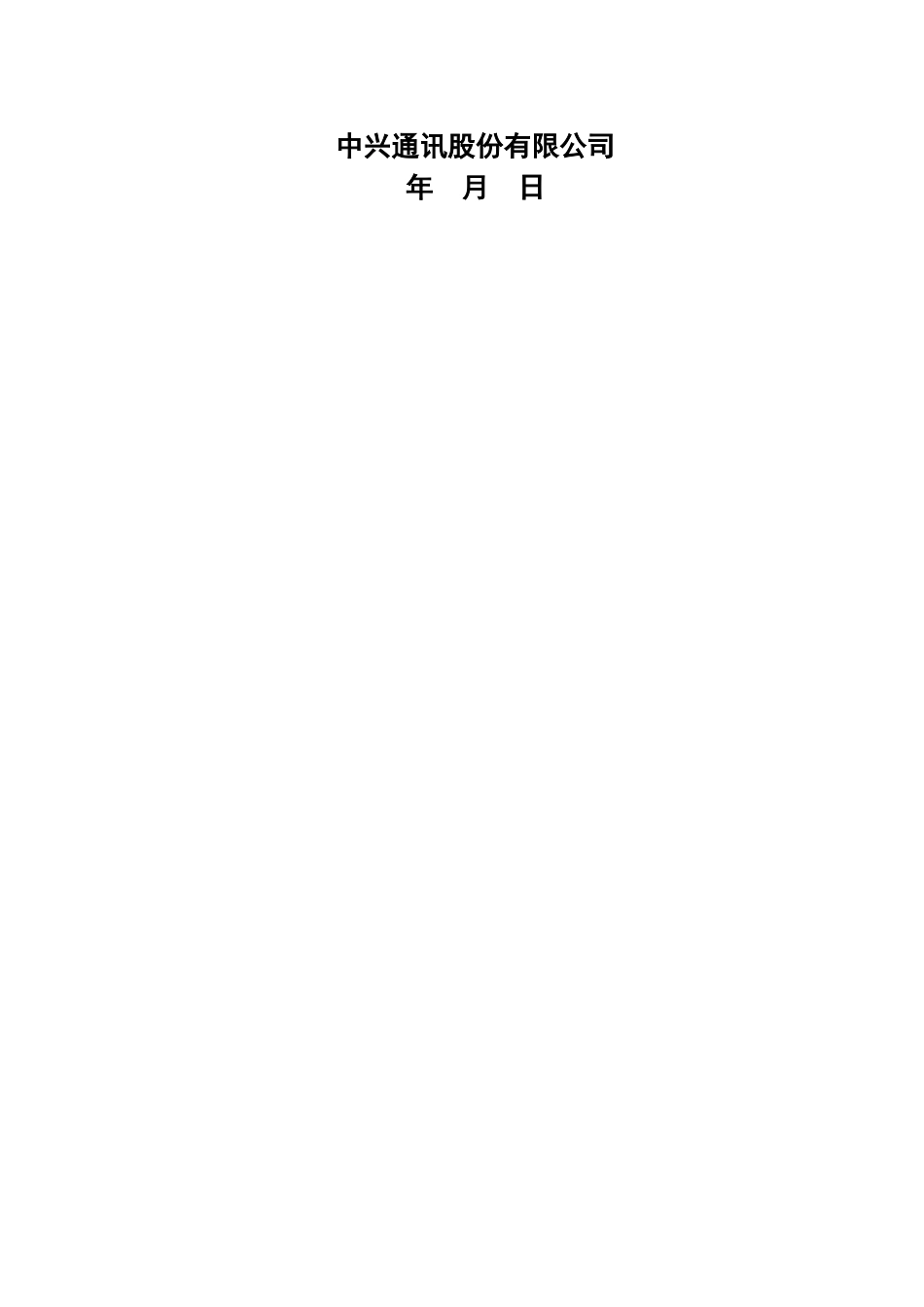

ZXMVC8900（V3.30）智能视讯服务器工程竣工技术文档合同号_________________工程名称_________________用户单位_________________中兴通讯股份有限公司年月日目录第一章工程概况一.1工程概述主要针对该工程做一个整体的简要描述，包括工程的组网情况，设备类型，工程的承建方，调试方，验收方等，工程的重要性、用途等。通过该简述，可以对工程总体有一个了解。一.2工程进度记录以图表或其它方式将整个工程的进度清楚的表示出来。对于工程中的停工、复工，应列出停工、复工的原因，同时附上停工、复工报告。第二章系统组网结构图二.1系统组网结构图说明该系统组网结构图应与“系统子模块与服务器对应表”配合使用。此图为实际组网逻辑拓扑图，主要列出BAVOZXMVC8900、服务器及其它与承载网络有关的设备之间的拓扑关系。应该明确标识：网络性质（公网、私网）；整个网络的组网结构；网络设备的型号、与系统有关的业务配置（如防火墙设备上的NAT配置），及所使用的接口类型；等。可选择列出各设备之间连接电缆的类型、型号、长度，及所使用的带宽。系统中如使用了公网与私网之间的IP地址转换，应在相应各处明确标明该地址转换的公、私网对应IP地址。承载网络设备上与本系统有关的业务配置应详细说明，如防火墙上的NAT配置、交换机上的VLAN划分、ATM设备上的VC设置，等。承载网络设备上所使用的接口情况应标明，如名称、类型、带宽等。如该系统需与其它厂家的视讯设备互连，应该在图中明确标识出厂家和产品类型、型号等。特殊情况一定要特殊说明。本图依据工程竣工时的实际情况，作为竣工资料，须经过局方签字确认。根据需要，本图可以由单个或多个图示组成。一般可根据局方和工程的实际需求，列出相关的系统图。二.2系统子模块与服务器对应表根据系统配置的不同，系统各子模块可以安装在一台或多台服务器上，该对应表应能体现出该种对应关系。表2-1以配置使用2台服务器为例：表2-1系统子模块与服务器对应表子模块服务器1（IP：X.X.X.X）服务器2（IP：X.X.X.X）认证计费中心和业务受理中心的数据库★服务器1服务器2IP:10.30.50.20IP:10.30.50.30防火墙终端1终端1n终端2终端2n公网私网1私网2IP:10.30.50.30NAT219.30.50.30IP:10.30.50.20NAT219.30.50.20IP:10.30.50.40NAT219.30.50.40ZXMVC8900MCIP:10.30.50.40业务管理中心和客户服务中心的数据库★网络管理中心的数据库★RADIUS服务★ZXIP10-AAA多业务管理系统★ZXIP10-AAA营收系统★会议调度软件★会议调度WEB服务器★资源管理软件★业务统计与分析系统★网络管理软件★网络管理WEB服务器★GK服务器★二.3系统组网结构图的实例对于竣工资料中的系统组网结构图，我们可以参照以下的简单实例。本例中，关于私网、公网的部分还可以再细化，具体到网络设备的类型、型号、接口等。第三章单板配置表一般情况下是按MCU，列出MCU编号、网络管理系统版本，及所用单板类型、槽位号和软、硬件版本号，其中软件版本号一般记录CPU编号为“0”的版本号即可；特殊情况可另加附注说明。应与第四章《硬件（板位）配置图》相对应。表3-1MCU单板配置表设备MCU编号网络管理系统版本单板名称和槽位硬件版本软件版本89000755001V2.03.028MPU-1V6.71APUMIX-4V5.86BPU-620011200V6.50DPU-9V2.54NILAN-1020011000V6.55N16E1-11V6.00VPU-1420011000V6.50GHPU-1520020700V6.50第四章硬件（板位）配置图硬件板位配置图通常是用图形的形式来表示MCU的单板配置，一般按下表制作即可，并应与第三章《单板配置表》相对应。图4-1为示意图：注：图中数字表示该槽位的槽位号，此图为ZXMVC8900的正视面。图4-1槽位示意图第五章工程数据配置报告工程竣工后，对开通后的系统的基本数据要进行备案提交局方和维护处，以备以后日常维护中进行查询。一般包括MCU配置数据、GK配置数据等信息；根据系统版本不同（企业版、运营版），以下所列的某些信息在企业版中不必提供。五.1服务器IP地址配置工程中所有服务器的地址应详细记录在表5-1中。表5-1服务器IP地址表服务器名称IP地址子网掩码网关NAT地址五.2网络管理系统数据配置网络管理系统中的数据，按MCU、终端分别记录。五.2.1MC...
