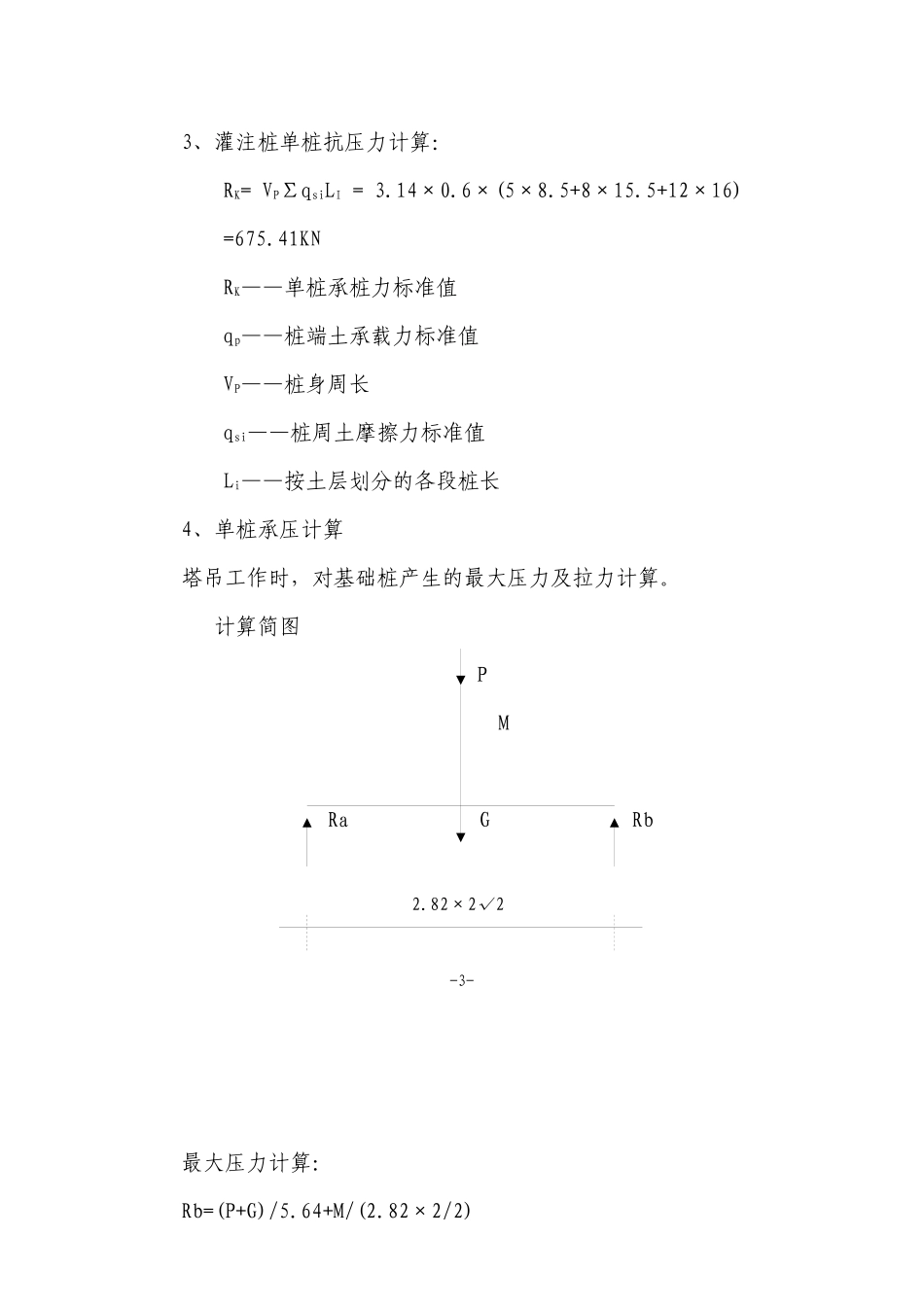

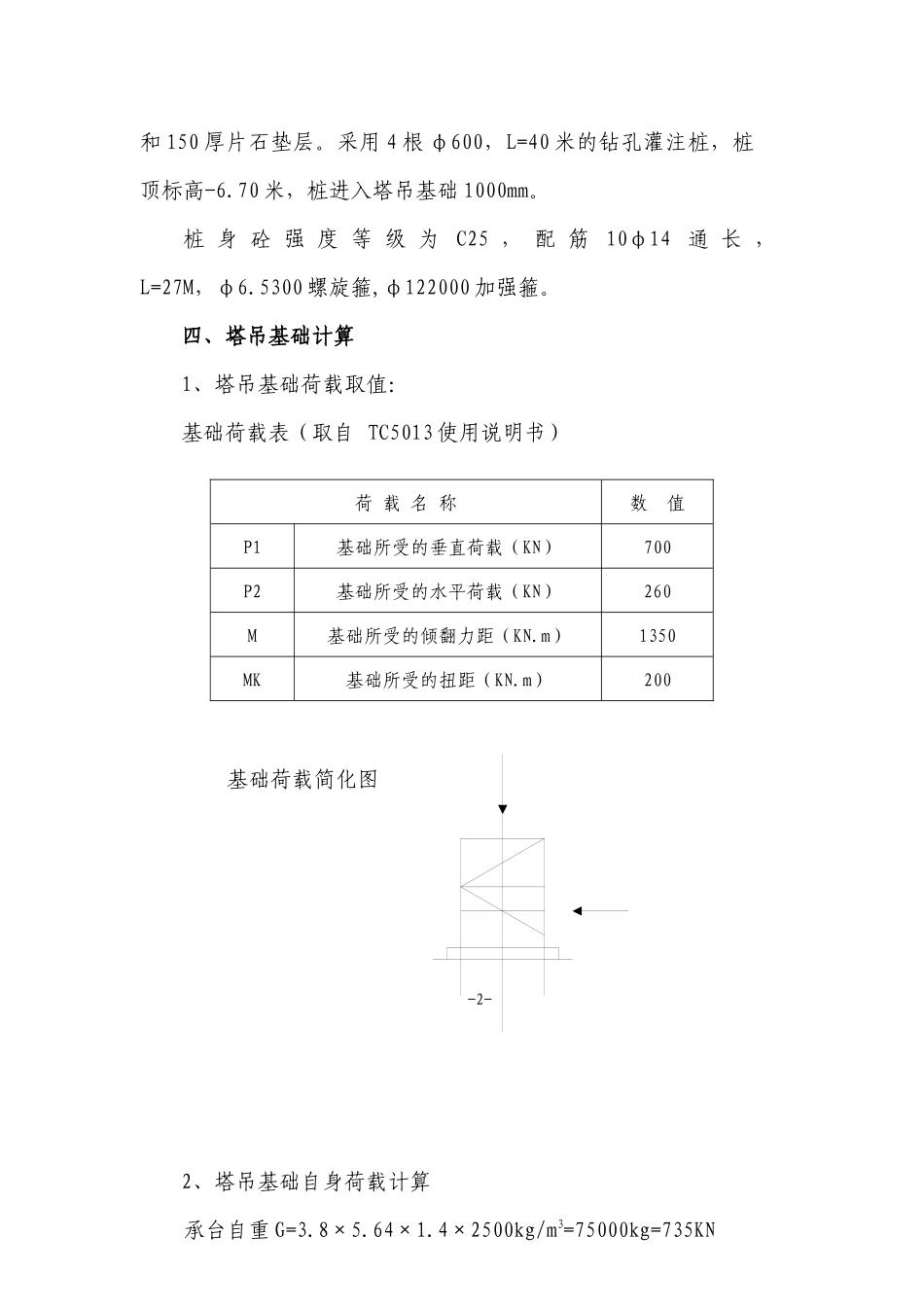

塔吊基础施工方案一、工程概况瑞兴大厦工程总建筑面积为31302平方米，采用TC5013型自升式塔吊为垂直运输工具。设计±0.00相当于黄海高程5.3m，原地坪相当于黄海高程4.8m。二、工程地质情况根据温州市勘测绘研究提供的岩土工程勘察报告，工程地质情况如下表所示。土层厚度桩周土摩擦力标准值qs(Kqa)桩端土摩擦力标准值qp(Kqa)杂填土、粘土3.53-1淤泥8.553-2淤泥15.583-3淤泥1612三、基础做法塔吊基座塔吊基础钻孔灌注桩塔吊基础采用3800×5640×1400的砼基础，砼强度等级为C20，配筋为Φ22＠200，双向双层。基础下做100厚C10砼垫层-1-和150厚片石垫层。采用4根φ600，L=40米的钻孔灌注桩，桩顶标高-6.70米，桩进入塔吊基础1000mm。桩身砼强度等级为C25，配筋10φ14通长，L=27M，φ6.5300螺旋箍,φ122000加强箍。四、塔吊基础计算1、塔吊基础荷载取值：基础荷载表（取自TC5013使用说明书）荷载名称数值P1基础所受的垂直荷载（KN）700P2基础所受的水平荷载（KN）260M基础所受的倾翻力距（KN.m）1350MK基础所受的扭距（KN.m）200基础荷载简化图-2-2、塔吊基础自身荷载计算承台自重G=3.8×5.64×1.4×2500kg/m3=75000kg=735KN3、灌注桩单桩抗压力计算：RK=VPΣqsiLI=3.14×0.6×(5×8.5+8×15.5+12×16)=675.41KNRK——单桩承桩力标准值qp——桩端土承载力标准值VP——桩身周长qsi——桩周土摩擦力标准值Li——按土层划分的各段桩长4、单桩承压计算塔吊工作时，对基础桩产生的最大压力及拉力计算。计算简图PMRaGRb2.82×2√2-3-最大压力计算：Rb=(P+G)/5.64+M/(2.82×2/2)=(700+735)/5.64+1350/(2.82×2.83)=424.19KNRK=675.41KN>1.2Rb=509.03KN最大拔力计算:Ra=M/(2.82×2√2)-(P+G)/5.64=169.76-254.43<0桩身验算:桩身砼所能承受的压力=Afc=3.14×300×300×12.5=3534.29KN>1.2Rb=509.03KN故桩身只须按构造配筋。-4-施工电梯施工方案一、工程概况瑞兴大厦工程总建筑面积为31302平方米，31层，框剪结构。二、施工电梯选择根据本工程的结构形成、高度以及工程特点，拟在本工程中选用一台SCD160/160（双笼）负责砌块、砂浆、室内装饰材料的运输。三、施工电梯基础设计1、根据施工电梯产家提供的SC系列施工升降使用说明书选用混凝土平台与地面平齐式的基础，其特性如下：优点：不必排水。缺点：不门槛。这是常用的基础形式，可在门槛与地面间架一木板，以便物料进出。2、升降机作用于地基上的荷载P本工程建筑高度约100m，设计计算按一台100m高的双笼SCD160/160A升降机为例说明。100m高合67节标准节，下面的重量数据均取自性能参数表。基本单元里（包括1个吊笼，2个标准节及围栏等）2738kg；另一个吊笼1326kg；67个标准节，每个158kg，合计10586kg；每个吊笼载荷为一吨×2为2000kg；共计16650kg。16650×9.81=16337N-1-附墙架、电缆、电缆导向装置等，增加约10%16334N使用过道竖杆（仅A型附墙用），增加25%40834N220505N即P=221KN3、基础设计计算根据SC系列施工升降机使用说明书，选用平台基础截面为5×6×0.3m基础自重：G=5×6×0.3×2500kg/m3=22500kgG=22500×9.81=220725N=221KNP+G=221+221=442KN根据工程勘察报告,中层地基土承载力标准值粘土：fk=100kpa淤泥：fk=42kpa地基承载力F=5×6×42kpa=1260KN＞P+G=442KN（地基承载力足够）4、基础构造基础尺寸为5×6×0.3m，基础砼强度等级为C25，配筋为φ10＠200，双向层（配筋按SC系列施工升降机使用说明书进行配置）。5、基础施工需注意事项由于现场表层土杂填土为新近堆积物，含少量生活垃圾，结构松散，厚度较薄，在基础施工前，必须清除表面生活垃圾，并回填相应厚度的填土，经均匀压实后方可进行基础施工。-2-模板工程施工方案一、模板设计模板系统采用胶合板板面系统搁栅、钢管扣件支撑系统，穿墙螺杆加固系统。电梯井筒模采用竹胶合板面、钢框、型钢楞系统，由专业厂家生产供应。承台模板采用灰砂砖Mu15，M5水泥砂浆240墙，内侧抹1：3水泥砂浆。坑中坑承台胎膜墙厚根据土压力计算确定。坑底上1m内砌370墙，其余砌240墙。地下室墙柱层高3.6m，施工缝留在梁底下50，混凝土采用泵送，塌落度12-15cm，采用内部振捣器。侧压力：F=0.22rct...
