三亚节庆广场高大支模施工方案910VIP免费

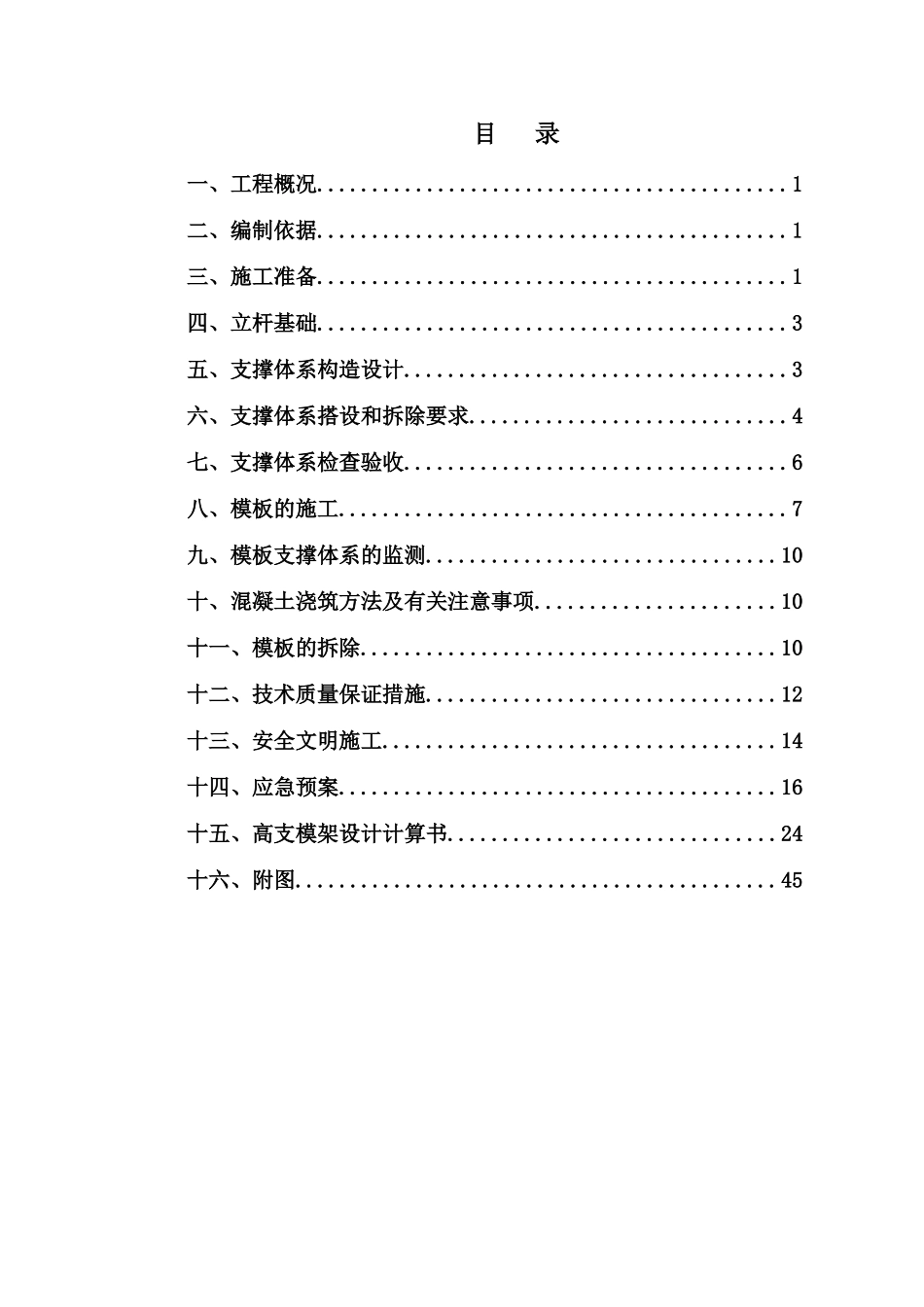

目录一、工程概况...........................................1二、编制依据...........................................1三、施工准备...........................................1四、立杆基础...........................................3五、支撑体系构造设计...................................3六、支撑体系搭设和拆除要求.............................4七、支撑体系检查验收...................................6八、模板的施工.........................................7九、模板支撑体系的监测................................10十、混凝土浇筑方法及有关注意事项......................10十一、模板的拆除......................................10十二、技术质量保证措施................................12十三、安全文明施工....................................14十四、应急预案........................................16十五、高支模架设计计算书..............................24十六、附图............................................45高大模板施工方案一、工程概况工程名称：三亚半山半岛节庆广场建设单位：海南新佳旅业开发有限公司施工单位：中天建设集团有限公司监理单位：海南新世纪建设项目咨询有限公司设计单位：同济大学建筑设计研究院（集团）有限公司勘察单位：三亚水文地质工程地质勘察院本工程位于三亚市鹿回头村，半山半岛帆船港项目的对面，共分9个单体，地下室面积约1.8万m2，总建筑面积7.3万m2，包括１栋（I）3层宴会厅，总高度16.5米；1栋（J）3层教堂，总高度21.55米；4栋（C、D、E、F）5层商业楼，总高度19.5～22.6米；2栋（G）8层酒店公寓，总高度35米；1栋（H）2层会所，总高度9.9米；；其中4栋商业楼及2栋酒店公寓下部均设有一层连体地下室，根据工程设计图纸，本工程设计标高+0.00相当于绝对标高5.10m。单体G栋为框架剪力墙结构；C、D、E、F、H、I、J栋均为框架结构。地下室层高4.6米，首层4.8米，其他楼层均为3.6米。本工程（1）J栋教堂大厅中空部位J-3～J-7轴交J-c～J-f轴支模高度14.5米，支模面积约130㎡，梁规格在高支模部位有350×700、350×450、250×450㎜，楼板厚度为120㎜；（2）G栋G-10～G-13轴交G-a轴外侧大厅门口雨棚支模高度11.2米，支模面积约150㎡，梁规格在高支模部位有400×1000、400×900、250×600、350×500㎜，楼板厚度为120㎜。梁板底支撑体系采用扣件式钢管搭设，底模为18mm胶合板，方木采用50×100mm进口黄松，钢管为48.3×3.6钢管。由于上述支模架高度超过8米，属高大模板工程，必须对其支撑系统进行设计及验算后组织专家论证。本方案分别对G栋支模架高度11.2米处最大梁截面KL400×1000及J栋支模高度14.5米处最大梁截面KL350×700进行举例验算，板厚均为120mm。浇捣混凝土先浇筑墙、柱部位的混凝土，再浇筑梁板部位混凝土。立杆必须按设计排距均匀布置。本方案针对J栋J-3～J-7轴交J-c～J-f轴区域、G栋大厅门口雨棚支模高度大于8m的施工区域高大模板支设进行设计。二、编制依据1.本工程施工图纸、施工组织设计；2.《混凝土结构工程施工质量验收规范》（GB50204-2002）3.《建筑工程施工质量验收统一标准》（GB50300-2001）4.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5.《建筑施工模板安全技术规范》(JGJ162-2008）6.《建筑施工安全检查标准》（JGJ59-2011）7.《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）8.《危险性较大的分部分项工程安全管理办法》(建质[2009]87号)9.《建筑施工高处作业安全技术规范》（JGJ80－91）10.《建筑结构荷载规范》（GB50009-2001）06版11.《施工现场临时用电安全技术规范》（JGJ46－2005）12.PKPM计算软件（2011版）三、施工准备1、高支模板主要材料准备名称规格数量钢管48.3壁厚3.6mm300吨扣件十字扣、活动扣、对接扣60000只顶托600*358000只方木50*100*200030000根胶合板模板18mm厚10000平方米安全带自动锁紧式40付安全帽加固式厚60个通讯设备对讲机12部2、测量器具细目表器具名称规格数量全站仪RTS632BL1经纬仪DT202C1...
