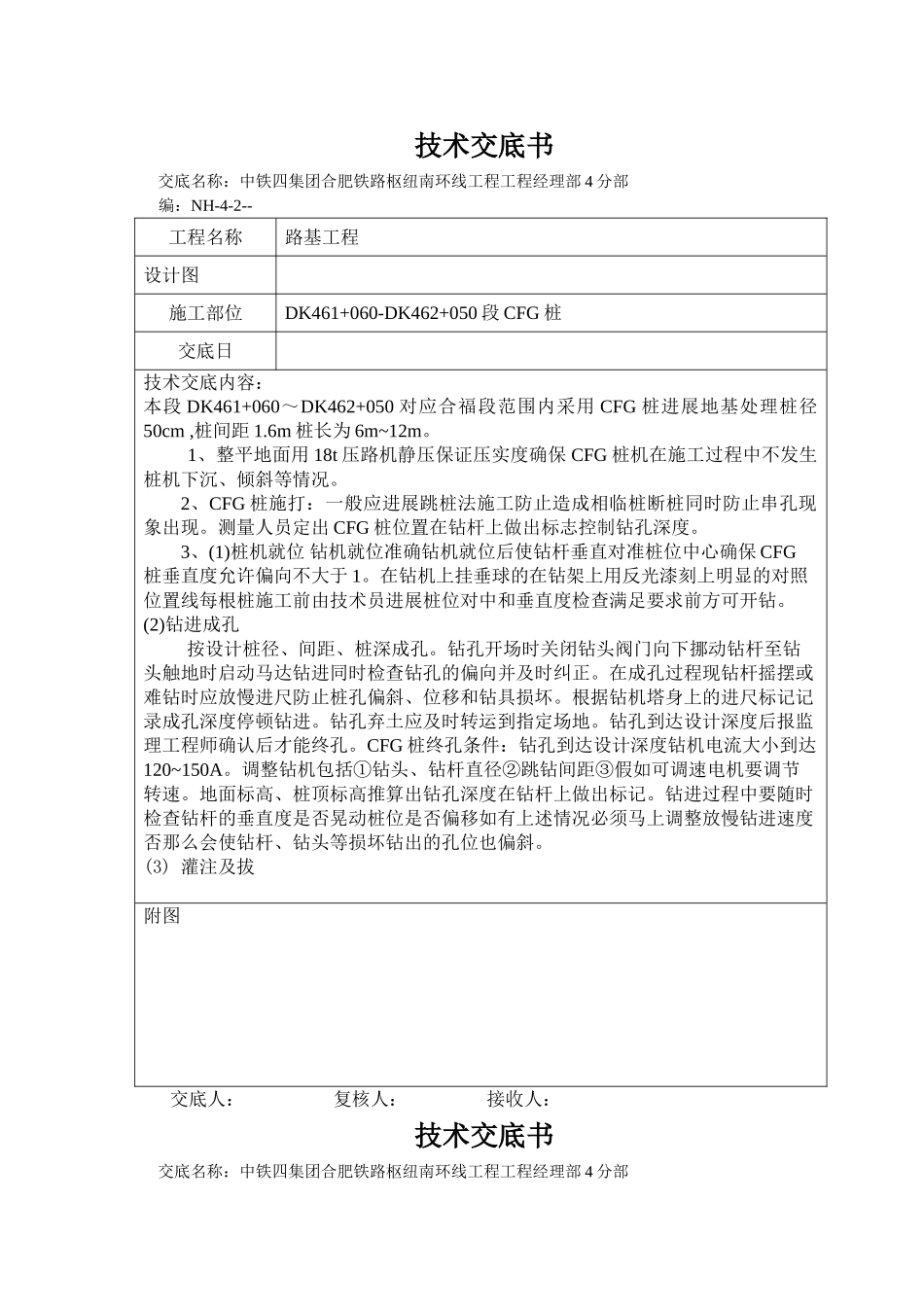

技术交底书交底名称：中铁四集团合肥铁路枢纽南环线工程工程经理部4分部编：NH-4-2--工程名称路基工程设计图施工部位DK461+060-DK462+050段CFG桩交底日技术交底内容：本段DK461+060～DK462+050对应合福段范围内采用CFG桩进展地基处理桩径50cm,桩间距1.6m桩长为6m~12m。1、整平地面用18t压路机静压保证压实度确保CFG桩机在施工过程中不发生桩机下沉、倾斜等情况。2、CFG桩施打：一般应进展跳桩法施工防止造成相临桩断桩同时防止串孔现象出现。测量人员定出CFG桩位置在钻杆上做出标志控制钻孔深度。3、(1)桩机就位钻机就位准确钻机就位后使钻杆垂直对准桩位中心确保CFG桩垂直度允许偏向不大于1。在钻机上挂垂球的在钻架上用反光漆刻上明显的对照位置线每根桩施工前由技术员进展桩位对中和垂直度检查满足要求前方可开钻。(2)钻进成孔按设计桩径、间距、桩深成孔。钻孔开场时关闭钻头阀门向下挪动钻杆至钻头触地时启动马达钻进同时检查钻孔的偏向并及时纠正。在成孔过程现钻杆摇摆或难钻时应放慢进尺防止桩孔偏斜、位移和钻具损坏。根据钻机塔身上的进尺标记记录成孔深度停顿钻进。钻孔弃土应及时转运到指定场地。钻孔到达设计深度后报监理工程师确认后才能终孔。CFG桩终孔条件：钻孔到达设计深度钻机电流大小到达120~150A。调整钻机包括①钻头、钻杆直径②跳钻间距③假如可调速电机要调节转速。地面标高、桩顶标高推算出钻孔深度在钻杆上做出标记。钻进过程中要随时检查钻杆的垂直度是否晃动桩位是否偏移如有上述情况必须马上调整放慢钻进速度否那么会使钻杆、钻头等损坏钻出的孔位也偏斜。(3)灌注及拔附图交底人：复核人：接收人：技术交底书交底名称：中铁四集团合肥铁路枢纽南环线工程工程经理部4分部编：NH-4-2--工程名称路基工程设计图施工部位DK461+060-DK462+050段CFG桩交底日技术交底内容：成孔到达设计桩底停顿钻进检查混凝土坍落度并泵送混合料。首次泵压混凝土施工前先从搅拌站拉水过来清洗输送道后用约1方砂浆泵送检查道状况直到砂浆从钻头排出然后拌合站按照施工配合比进展拌制并拉运道现场混凝土坍落度控制在160～200mm。当钻杆芯充满混合料后开场拔不可先拔后泵料也不能提钻时间过晚否那么在泵送压力下钻头处的水泥浆液被挤出容易造成路堵塞。钻机提拔力不够时必须旋转提拔一般情况直接垂直提拔。混合料的泵送量与拔速度相匹配拔速度必须严格控制在2~3m/min。成桩过程须连续进展。施工桩顶标高要高于设计标高50cm左右每台班制作一组检查试件。(4)移机一根桩施工完毕后用湿黏土覆盖养护同步做好现场施工记录。钻机移位过程中由班组长检查监视桩机移位检查桩机的垂直度、原地面的受力情况等事项。(5)去除钻泥钻泥在钻孔过程中必须随时去除钻机移位后把剩余的钻泥立即去除。应当注意：①除50小型挖掘机外任何机械设备不得进入CFG桩钻孔灌注场地②挖土时不得扰动设计桩顶标高以下的桩间原土③不得挖动已经灌注的CFG桩使桩头破坏。〔6〕CFG桩都埋在地面以下无需专门养护桩灌注完成后强度到达80方可进展下一步工序养护间必须保护钻孔灌注现场任何机械不得进入钻孔灌注区。(7)截桩头和开挖桩间土附图交底人：复核人：接收人：技术交底书交底名称：中铁四集团合肥铁路枢纽南环线工程工程经理部4分部编：NH-4-2--工程名称路基工程设计图施工部位DK461+060-DK462+050段CFG桩交底日技术交底内容：桩间土开挖时挖掘机易碰撞桩头造成浅层断桩施工中采取桩头两次截桩方案防止人为造成桩头破坏一是在CFG桩灌注完成后砼凝固之前湿截桩—采用小挖掘机将桩头砼和钻泥一起清理出去留30~50cm不截强度到达80后使用小挖掘机〔斗宽0.6m〕开挖桩间土使用改装后的切割机进展切割减少对桩体的破坏切割完成后断面平整。4、质量控制要求施工中CFG桩施工的桩位、倾斜度的允许偏向、检验数量及检验见下表：5平安保证措施1.施工区域应设警示标志严禁非工作人员出入；2.施工中应对机械设备进展定检查、养护、维修；3.为保证施工平安现场应有专人统一指挥并设一名专职平安员负责现场的平安工作坚持班前进展平安教育制度。附图交底人：复核人：接收人：技术交底书交底名称：中铁四集团合肥铁路枢纽南环线...
