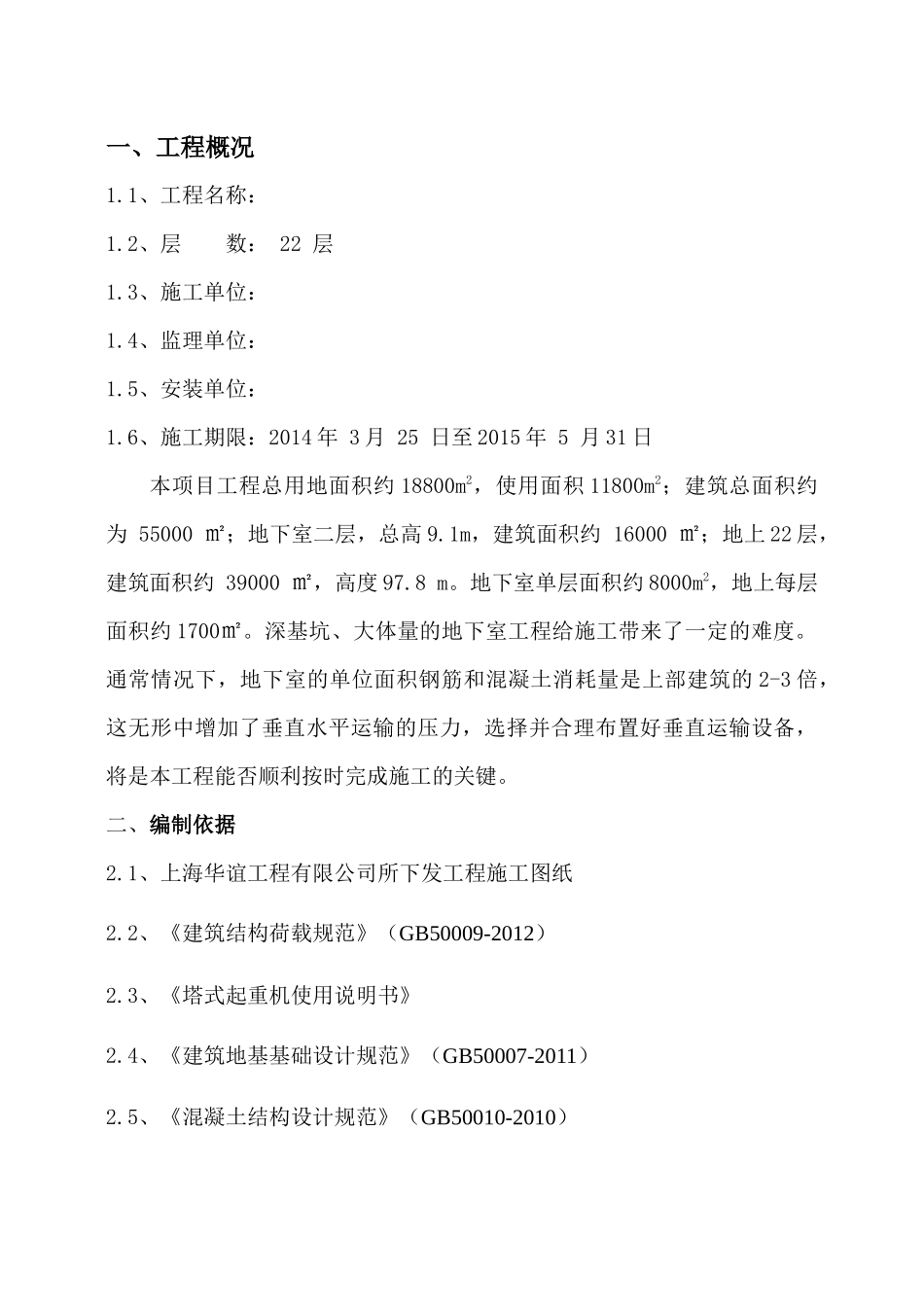

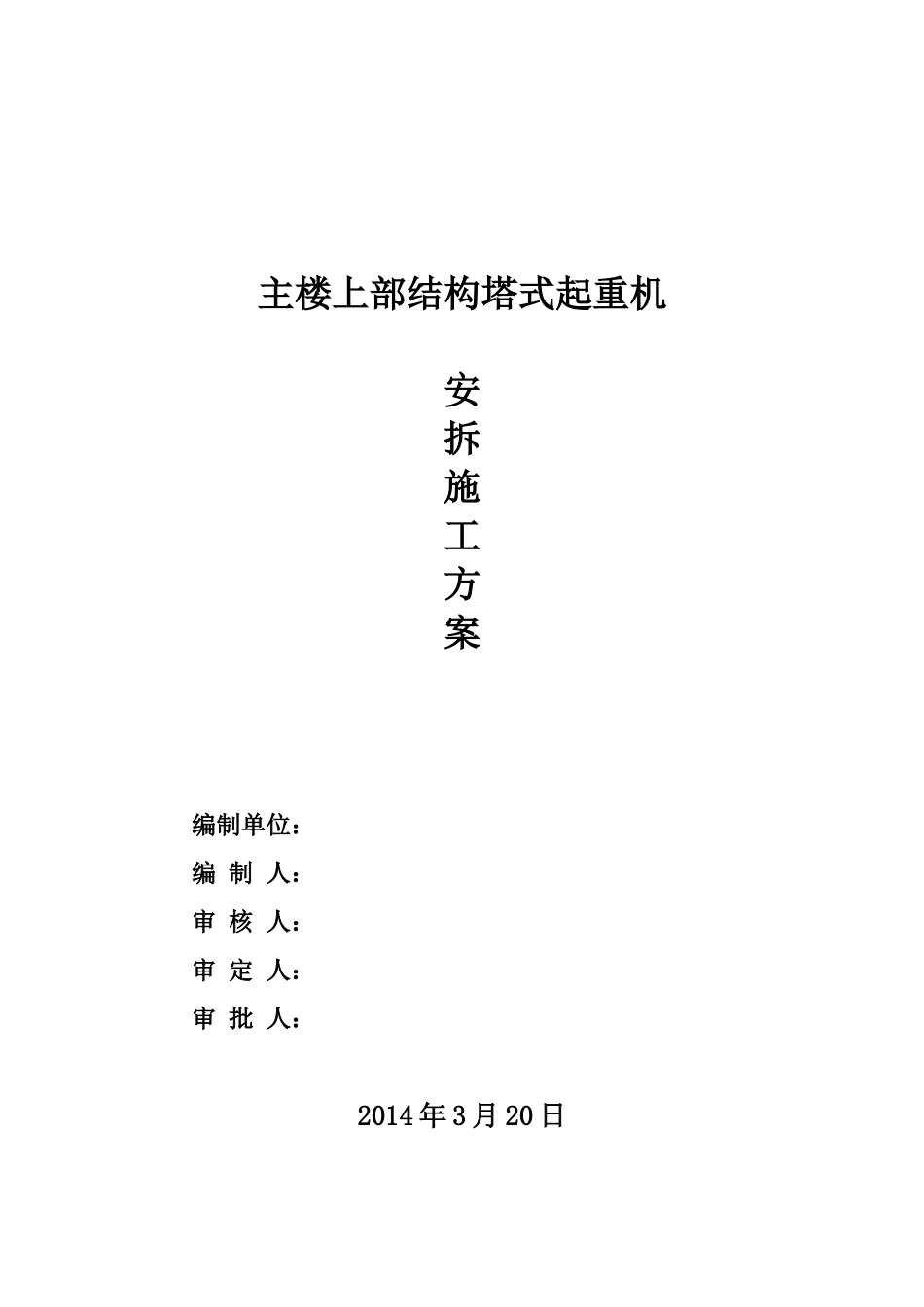

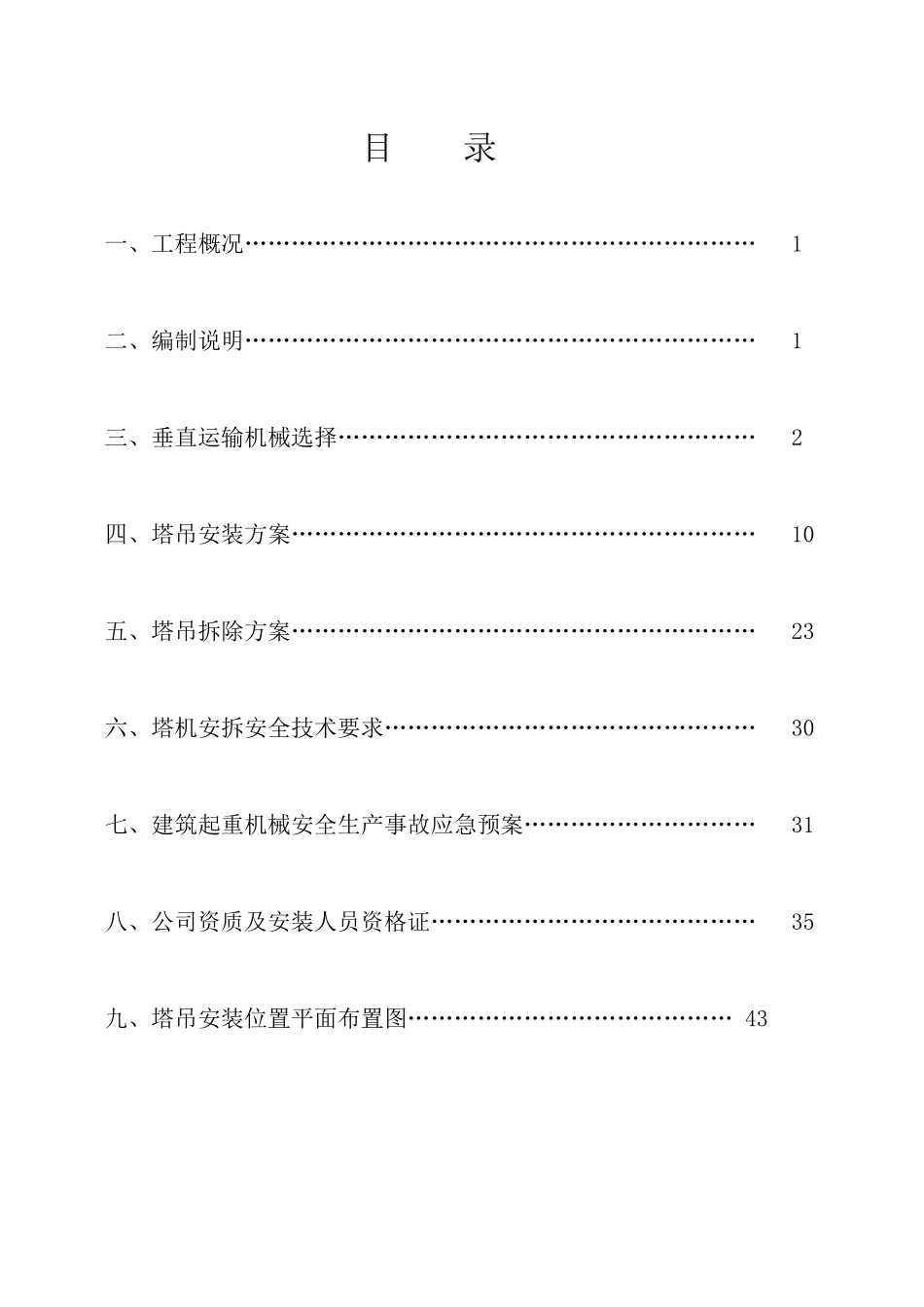

主楼上部结构塔式起重机安拆施工方案编制单位：编制人：审核人：审定人：审批人：2014年3月20日目录一、工程概况…………………………………………………………1二、编制说明…………………………………………………………1三、垂直运输机械选择………………………………………………2四、塔吊安装方案……………………………………………………10五、塔吊拆除方案……………………………………………………23六、塔机安拆安全技术要求…………………………………………30七、建筑起重机械安全生产事故应急预案…………………………31八、公司资质及安装人员资格证……………………………………35九、塔吊安装位置平面布置图……………………………………43一、工程概况1.1、工程名称：1.2、层数：22层1.3、施工单位：1.4、监理单位：1.5、安装单位：1.6、施工期限：2014年3月25日至2015年5月31日本项目工程总用地面积约18800m2，使用面积11800m2；建筑总面积约为55000㎡；地下室二层，总高9.1m，建筑面积约16000㎡；地上22层，建筑面积约39000㎡，高度97.8m。地下室单层面积约8000m2，地上每层面积约1700㎡。深基坑、大体量的地下室工程给施工带来了一定的难度。通常情况下，地下室的单位面积钢筋和混凝土消耗量是上部建筑的2-3倍，这无形中增加了垂直水平运输的压力，选择并合理布置好垂直运输设备，将是本工程能否顺利按时完成施工的关键。二、编制依据2.1、上海华谊工程有限公司所下发工程施工图纸2.2、《建筑结构荷载规范》（GB50009-2012）2.3、《塔式起重机使用说明书》2.4、《建筑地基基础设计规范》（GB50007-2011）2.5、《混凝土结构设计规范》（GB50010-2010）2.6、《混凝土结构工程施工及验收规范》（GB50204-2002）2.7、《钢结构设计规范》（GB50017-2003）2.8、《钢结构工程施工及验收规范》（GB50205-2002）2.9、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010三、垂直运输机械选择3.1、根据本工程特点，按照施工组织设计，在基坑开挖、基础底板施工阶段，选择2台自升式塔式起重机作为垂直运输机械。具体布置方案如下：一台QTZ63（5610）型塔吊，安装于施工现场西北角靠近基坑边，该塔吊最大工作幅度56m，额定起重力矩630KN.m，最大工作幅度处起重量1000Kg，采用现浇基础，基础上口高度与基坑第一层冠梁高度平齐。安装高度不高于其允许自由高度，该台塔吊只用于地下室阶段的材料运输，并且辅助转运材料加工场里的钢筋、模板至主楼塔吊工作范围内。该塔吊因只是辅助运输机械，且安装拆除简单，这里不再详述。只需注意塔吊基础不得坐在软土地基上，以及基础边与基坑上边缘的距离不得低于7m，并须做好排水设施。3.2、主塔吊选用QTZ80（6013）型，该塔吊最大工作幅度60m，额定起重力矩800KN.m，最大工作幅度处起重量1300Kg，允许自由高度46m，增加附着件后，最大工作高度160m。自由高度工况自重62.25T（含配重）,一个标准节高2.8m，自重1.23T，可采用固定式现浇基础。该塔吊在基础底板施工时，安装于基坑南侧边坡以外，基础上口高度与第一层冠梁高度平，基础边与支护桩的水平距离8m。本工程主塔吊在第二、三、四流水段地下室完成后，有一次拆除并移至基坑地下室底板上的过程。在桩基施工阶段，经与设计单位协商，在地下室底板需安装塔吊的位置增加了两根工程桩用于塔吊基础的承载及抗拔。塔吊预埋螺栓在基础筏板施工时直接埋入筏板内。详见下图：为保证主塔吊二次安装需要，在基坑15轴外侧A-B轴处向基坑外开挖一条5m宽临时道路，道路一端与60.5m基础底板面平，另一端按1:5的坡度放坡开挖与自然地面接上，道路两侧放坡坡度1:0.5。道路开挖好后上铺500mm厚砖渣，并碾压密实。主塔吊移位时选用50吨汽车吊，站在基坑上拆除塔吊并吊至基坑底板上，拆除完毕后吊车开至基础底板上开始二次安装。主塔吊待第二、三、四流水段地下室施工完毕后开始移至主楼区。9-15交1/0A-E轴地下部分待主塔吊二次安装后开始施工。3.3、在两台塔吊同时在现场工作时，因它们的工作范围有1m至5m的重合区，所以南侧塔吊的安装高度应比北侧塔吊的安装高度高8m，以确保安全。3.4、技术...
