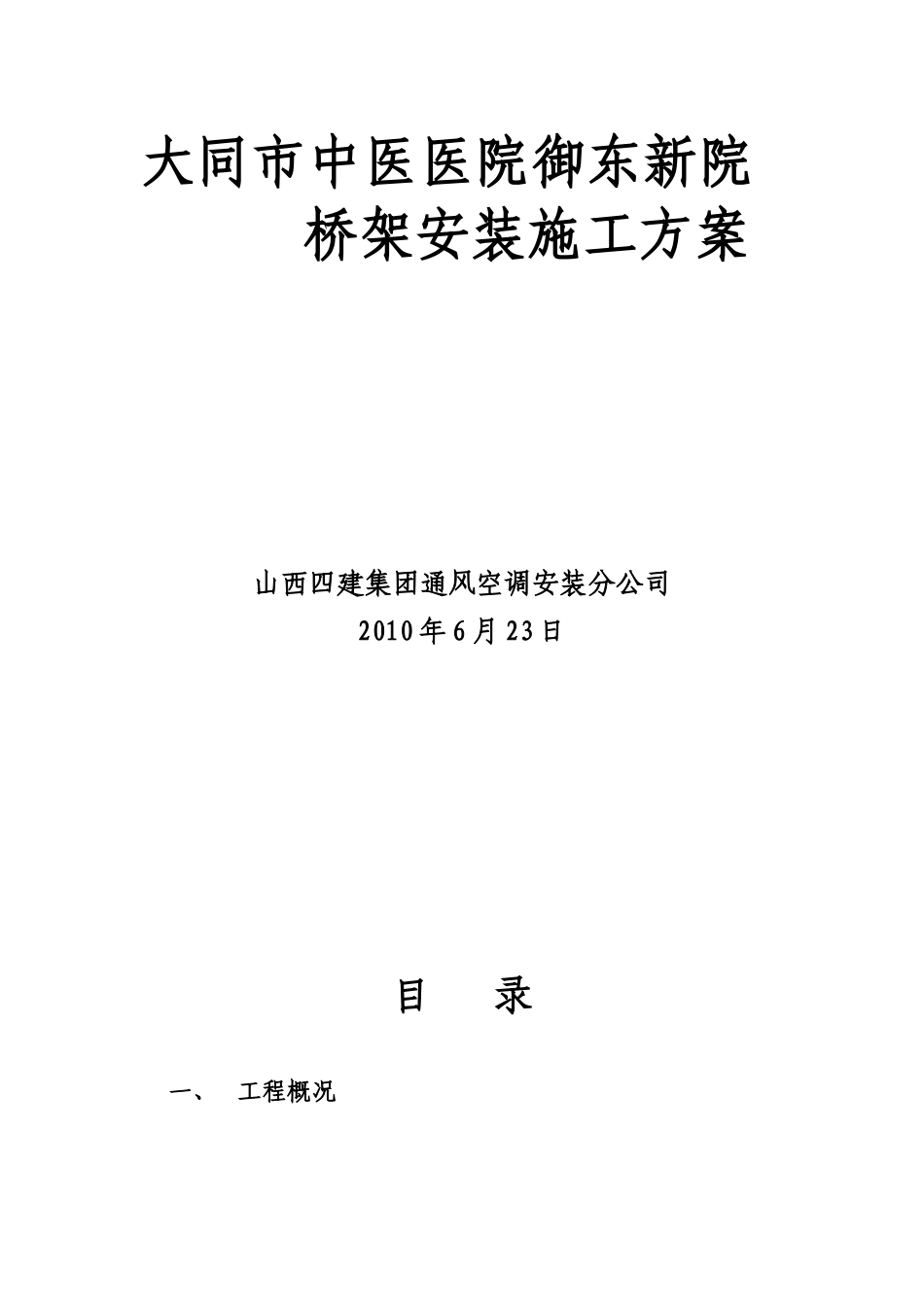

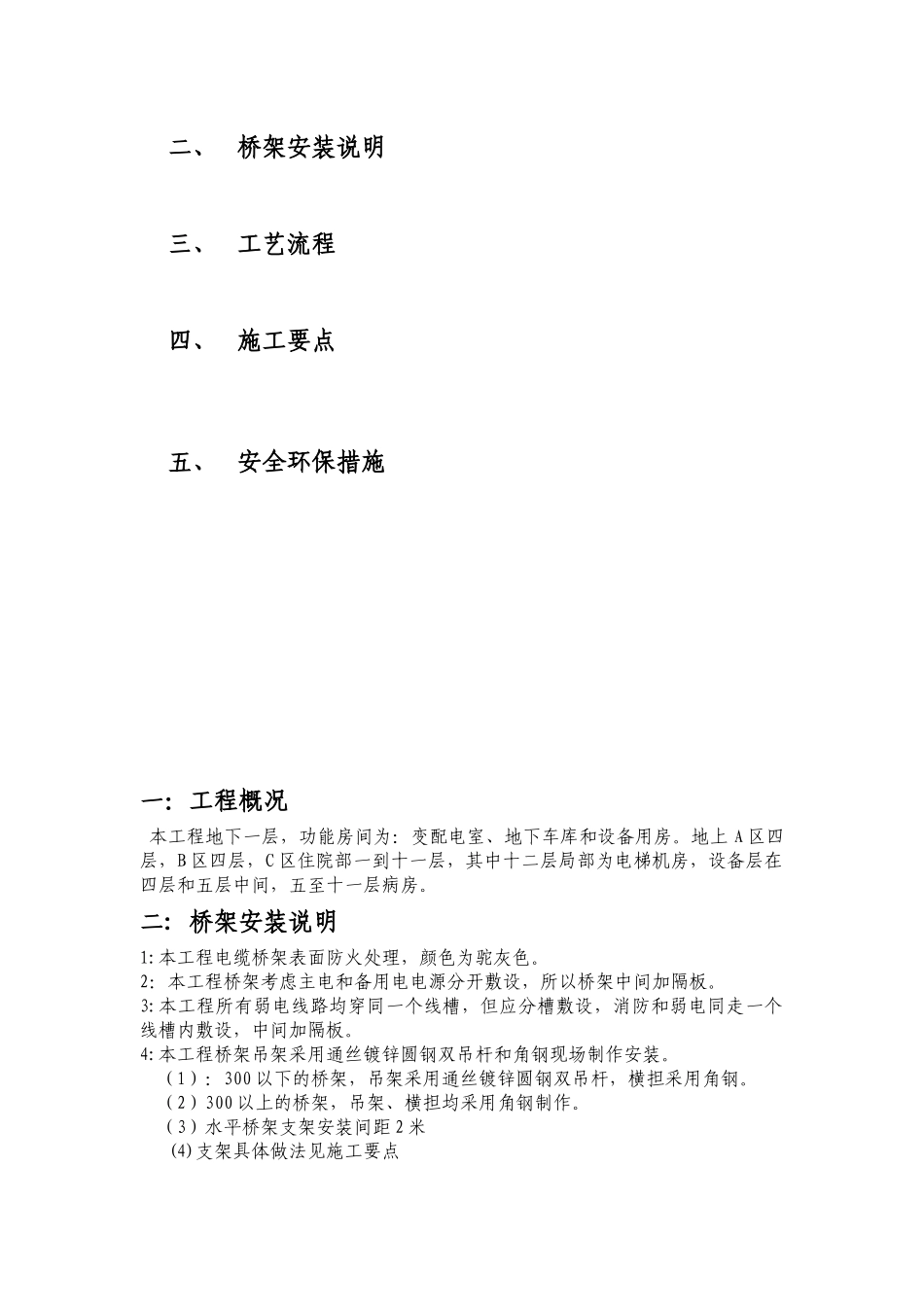

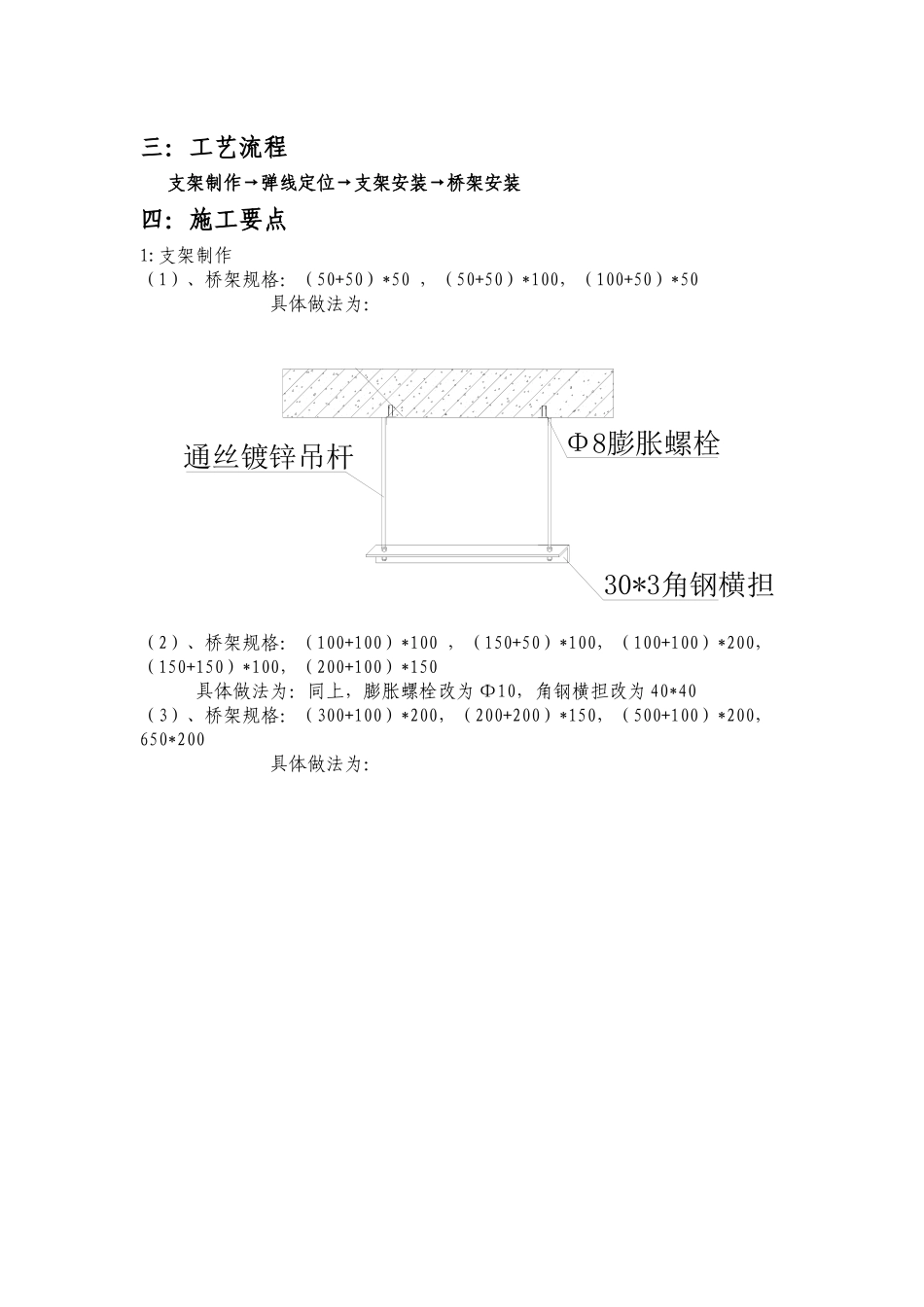

大同市中医医院御东新院桥架安装施工方案山西四建集团通风空调安装分公司2010年6月23日目录一、工程概况二、桥架安装说明三、工艺流程四、施工要点五、安全环保措施一：工程概况本工程地下一层，功能房间为：变配电室、地下车库和设备用房。地上A区四层，B区四层，C区住院部一到十一层，其中十二层局部为电梯机房，设备层在四层和五层中间，五至十一层病房。二:桥架安装说明1:本工程电缆桥架表面防火处理，颜色为驼灰色。2：本工程桥架考虑主电和备用电电源分开敷设，所以桥架中间加隔板。3:本工程所有弱电线路均穿同一个线槽，但应分槽敷设，消防和弱电同走一个线槽内敷设，中间加隔板。4:本工程桥架吊架采用通丝镀锌圆钢双吊杆和角钢现场制作安装。（1）：300以下的桥架，吊架采用通丝镀锌圆钢双吊杆，横担采用角钢。（2）300以上的桥架，吊架、横担均采用角钢制作。（3）水平桥架支架安装间距2米(4)支架具体做法见施工要点三：工艺流程支架制作→弹线定位→支架安装→桥架安装四：施工要点1:支架制作（1）、桥架规格：（50+50）*50，（50+50）*100，（100+50）*50具体做法为：（2）、桥架规格：（100+100）*100，（150+50）*100，（100+100）*200，（150+150）*100，（200+100）*150具体做法为：同上，膨胀螺栓改为Φ10，角钢横担改为40*40（3）、桥架规格：（300+100）*200，（200+200）*150，（500+100）*200，650*200具体做法为：通丝镀锌吊杆30*3角钢横担Φ8膨胀螺栓（4）、桥架规格：（400+400）*150，（400+400）*200具体做法为：注：桥架支架、吊架说明：（1）桥架吊杆、吊架长度根据现场实际情况制作。（2）支架采用角钢制作后，底漆刷铁红油漆一遍，面漆刷驼灰防锈漆一遍。（3）支架焊接连接处，角钢与角钢三面施焊，圆钢与角钢双面施焊，要求焊缝饱满，无夹渣、咬肉现象。2:拉线定位（1）、根据图纸及施工现场确定始端到终端，找好水平线，用拉线沿顶棚在线路的中心线进行放线。根据中心线再确定两边膨胀螺栓的位置，沿顶棚放好螺40*4角钢横担40*4角钢立柱Φ10膨胀螺栓50*5角钢横担50*5角钢立柱Φ10膨胀螺栓栓位置的水平线。（2）按桥架安装说明要求，分匀档距并用笔标出具体位置。3、支架安装（1）在确定支吊架的位置时，应按以下要求确定：电缆桥架水平敷设时，支撑跨距要求为2m。电缆桥架垂直敷设时，固定点间距要求为2m。非直线段的支、吊架位置见图1，桥架弯通或三通、四通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处500mm的直线段侧设置一个支吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。注意：安装支、吊架时，先安装桥架弯通或三通、四通处的支、吊架，然后再分匀档距安装直线段的桥架支、吊架。图1桥架非直线段支、吊架位置图（a）弯通；（b）三通；(c)四通（2）电缆桥架支、吊架调整电缆桥架支、吊安装中，对桥架的支、吊架位置误差，应严格控制。电缆桥架支、吊架应安装牢固，横平竖直。桥架支、吊架沿桥架走向左右偏差不应大于10mm，支、吊架的横向偏差过大可能会使相邻托盘错位而无法连接或安装后的电缆桥架不直而影响美观。①4:桥架安装（桥架组装→桥架托盘与支架的固定→电缆桥架的接地→电缆桥架的防火封堵）通丝镀锌吊杆角钢横担槽式桥架膨胀螺栓镀锌螺栓双杆吊架悬吊桥架示意图角钢吊架悬吊桥架示意图2:当电缆桥架支、吊架安装调整后，即可进行线槽的安装。线槽的安装，应先从始端直线端开始，先把起始端线槽位置确定好，固定牢固，然后再沿桥架的全长逐段地对线槽进行布置。②电缆桥架的组装电缆桥架线槽的直线段和各类弯通端部的侧边上均有螺栓连接孔，当线槽的直线段与通丝镀锌吊杆角钢横担槽式桥架膨胀螺栓镀锌螺栓槽式桥架角钢立柱镀锌螺栓M6角钢横担直线段之间以及直线段与弯通段之间需要连接时，在其外侧应使用与其配套的直线连接板（简称直接板）和螺栓进行连接。电缆桥架水平安装时，其直接板的连接处，不应该置于支撑跨距的1/2处或支撑点上桥架的连接处应尽量置于支撑跨距的1/4处。在同一平面上连接两段需要变换高度或宽度的直线段线槽，可以配置变宽连接板或变高连接板，连接螺栓的螺母应置于线槽的外侧。...
