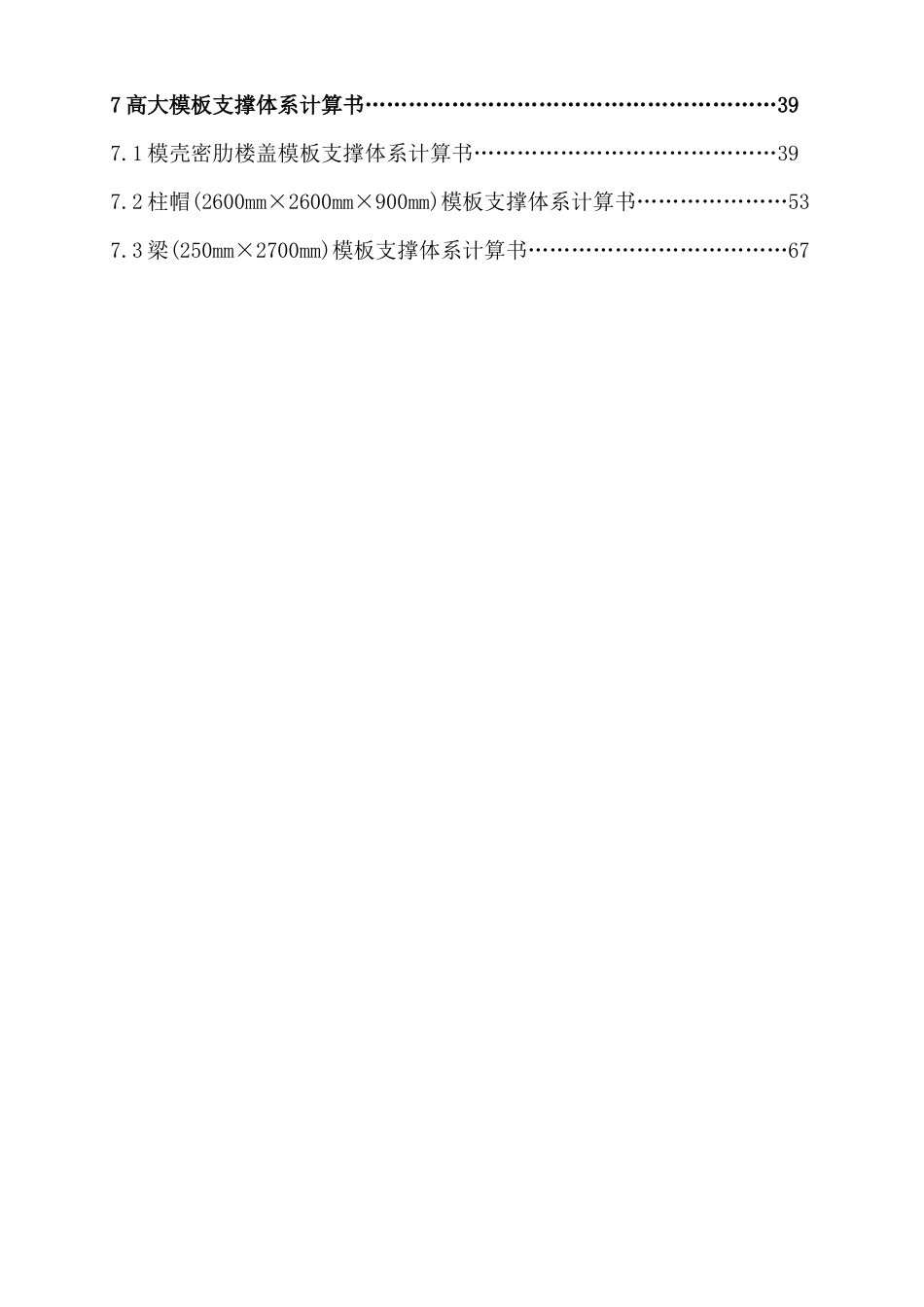

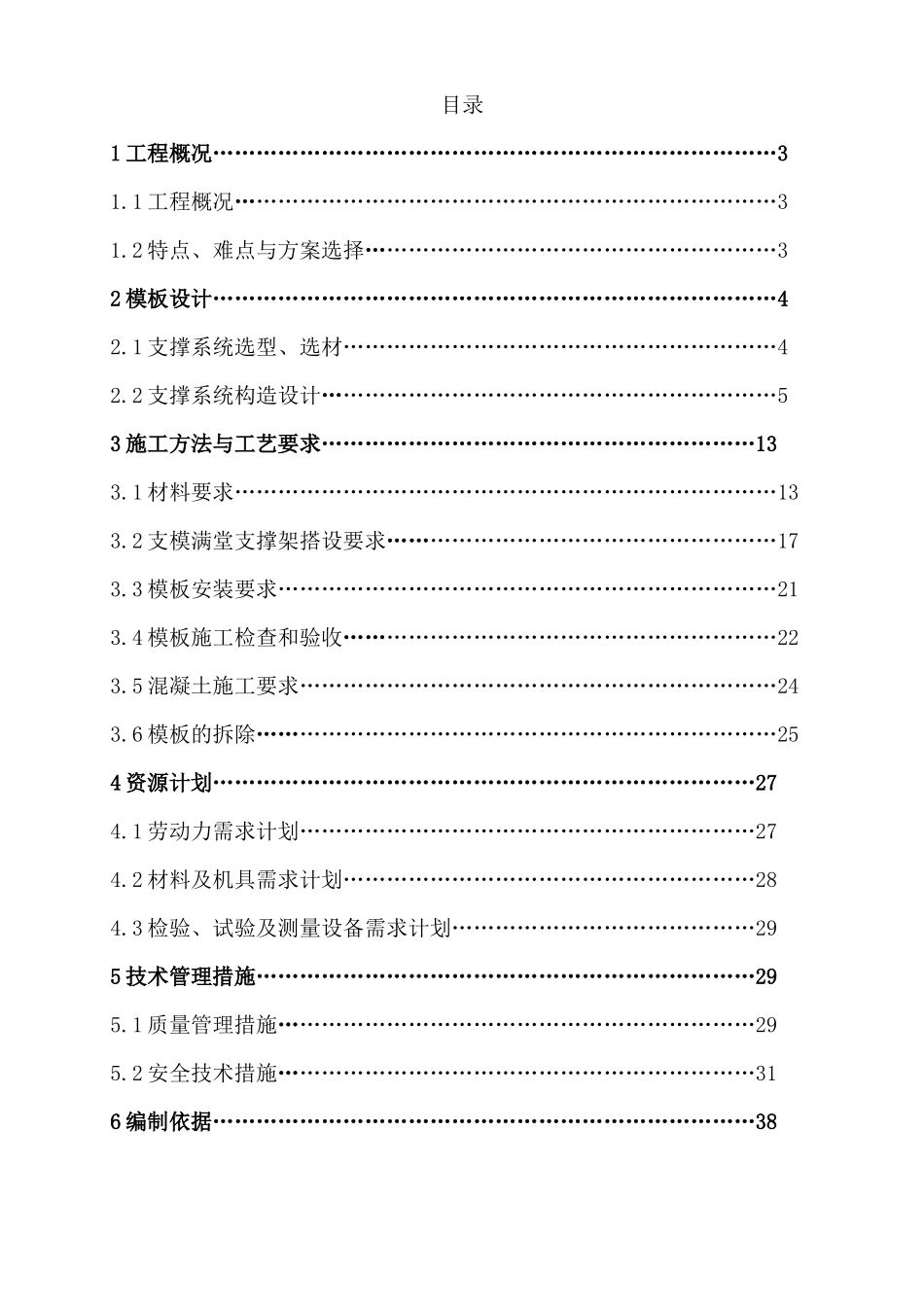

仙悦花园1-3#、9-11#楼，地下车库，传达室工程高大模板专项施工方案青岛建安建设集团有限公司2015年10月15日目录1工程概况……………………………………………………………………31.1工程概况…………………………………………………………………31.2特点、难点与方案选择…………………………………………………32模板设计……………………………………………………………………42.1支撑系统选型、选材……………………………………………………42.2支撑系统构造设计………………………………………………………53施工方法与工艺要求……………………………………………………133.1材料要求…………………………………………………………………133.2支模满堂支撑架搭设要求………………………………………………173.3模板安装要求……………………………………………………………213.4模板施工检查和验收……………………………………………………223.5混凝土施工要求…………………………………………………………243.6模板的拆除………………………………………………………………254资源计划…………………………………………………………………274.1劳动力需求计划………………………………………………………274.2材料及机具需求计划…………………………………………………284.3检验、试验及测量设备需求计划……………………………………295技术管理措施……………………………………………………………295.1质量管理措施…………………………………………………………295.2安全技术措施…………………………………………………………316编制依据…………………………………………………………………387高大模板支撑体系计算书…………………………………………………397.1模壳密肋楼盖模板支撑体系计算书……………………………………397.2柱帽(2600mm×2600mm×900mm)模板支撑体系计算书…………………537.3梁(250mm×2700mm)模板支撑体系计算书………………………………671工程概况1.1工程概况本工程名称为“仙悦花园1-3#、9-11#楼，地下车库，传达室工程”，位于青岛市城阳区，紧邻城阳职专，北靠仙山东路，东临天安路。由青岛益佳海业房地产开发有限公司建设，青岛恒源建设监理有限公司监理，青岛建安建设集团有限公司承建。1.2特点、难点与方案选择1.2.1特点、难点包括：柱帽尺寸2600mm*2600mm*900mm,下翻尺寸为300mm,模板支撑系统支设难度较高;密肋楼盖折算板厚375mm，模板支撑系统支设难度较高；最大梁截面尺寸为250*2700，跨度为3.8m，车库板厚为250，模板支撑系统施工难度大。1.2.2方案选择：采用Ø48.3×3.6mm扣件式钢管脚手架支撑体系；模板均采用15mm厚木胶板，本工程地下室部分采用一次性支设到位的方式故所用木胶板无法进行重复利用；其它周转器材根据工程量计算直接进场；主龙骨均采用Ø48.3×3.6mm钢管，次龙骨均采用50×80mm方木进行加固。图1.2.2-1模板支撑体系平面示意图1.2.3以上各种材料进场采购均应符合有关安全规定。（1）严格落实《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）和《青岛市城乡建设委员会建筑施工钢管扣件安全管理规定》要求，必须按要求使用外径、壁厚等符合规定的钢管扣件。（2）按要求建设、施工、监理单位实施审核、检查和验收程序，已对现场钢管扣件进行联合检查、抽样复验，复验合格。（3）建设行政主管部门要加强已对施工现场钢管扣件的安全管理，对钢管扣件进场抽检、复验及项目钢管的外径、壁厚等情况进行了严格检查，且验收合格。2模板设计2.1支撑系统选型、选材支撑体系采用Φ48.3×3.6钢管作为支撑立杆、水平杆、剪刀撑杆，支承面为混凝土筏板、楼面，承载力特征值为2000kPa。Φ48.3×3.6钢管材料参数见表2.1-1。表2.1-1钢管材料参数表钢管的弹性模量(E)N/mm2钢管的截面惯性矩(I)mm4钢管的截面抵抗矩(W)mm3钢管截面的抗弯强度设计值(f)钢管截面的抗剪强度设计值[fv]钢管截面面积(mm2)(N/mm2)(N/mm2)2.06×10512.46×10551912051254982模板均采用15mm厚木胶板，该模板参数见表2.1-2。表2.1-2木胶板材料参数...
