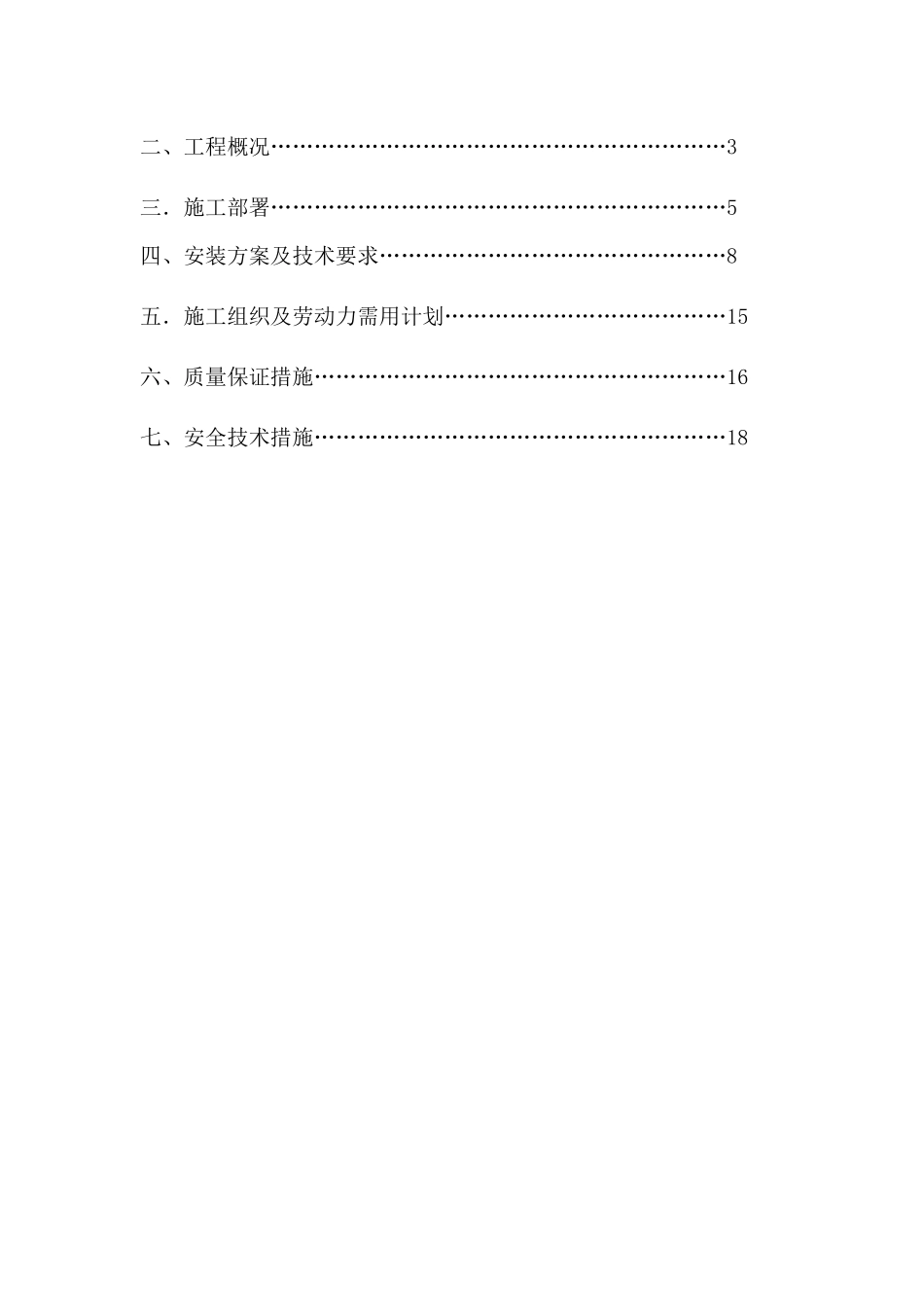

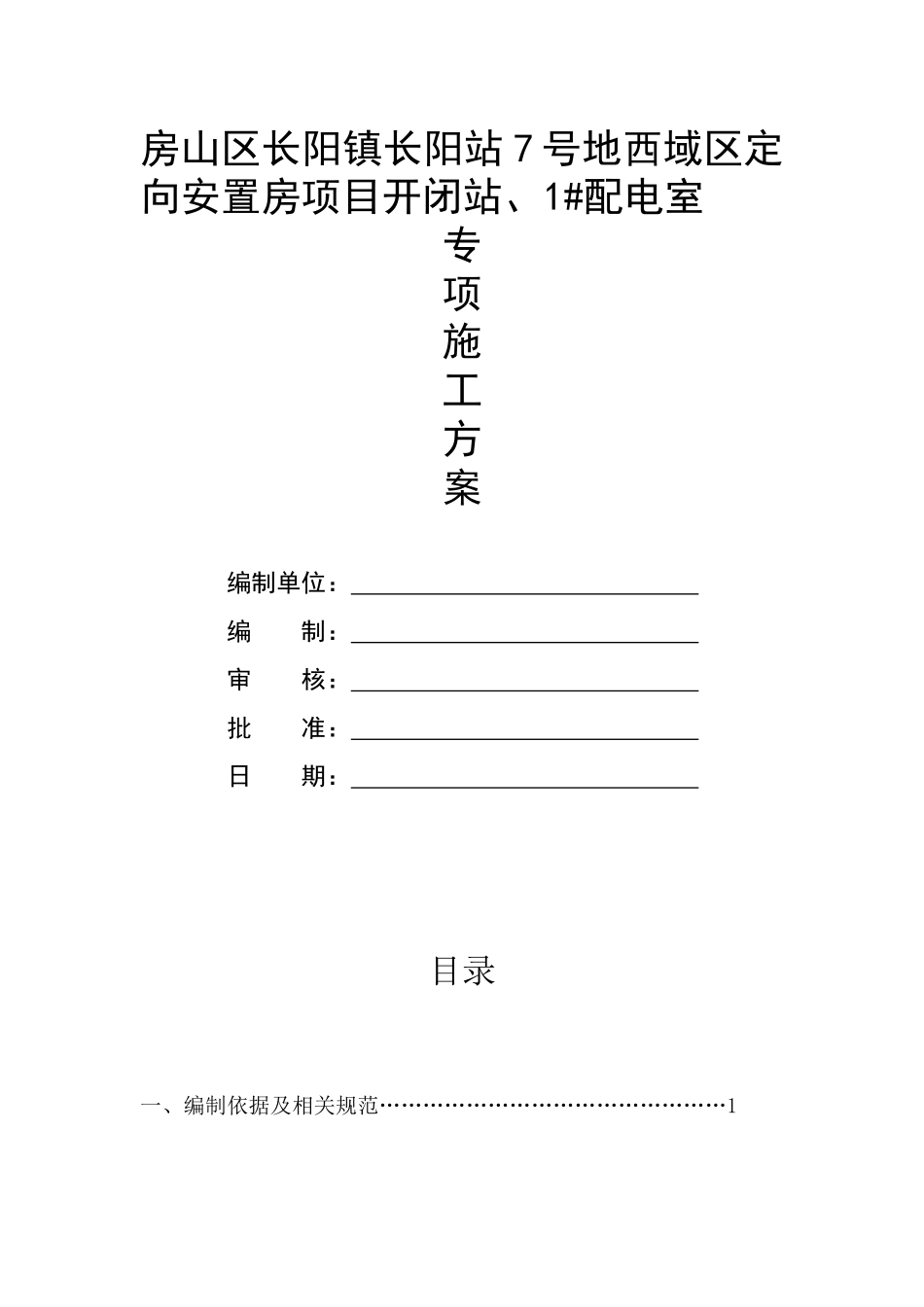

房山区长阳镇长阳站7号地西域区定向安置房项目开闭站、1#配电室专项施工方案编制单位：编制：审核：批准：日期：目录一、编制依据及相关规范…………………………………………1二、工程概况………………………………………………………3三．施工部署………………………………………………………5四、安装方案及技术要求…………………………………………8五．施工组织及劳动力需用计划…………………………………15六、质量保证措施…………………………………………………16七、安全技术措施…………………………………………………18一、编制依据及相关规范《施工现场临时用电安全技术规范》JBJ46-2005《电气装置安装工程母线装置施工及验收规范》GBJl49-90《电气装置安装工程旋转电机施工及验收规范》GB50170-2006《电气装置安装工程l0kV及以下配线工程施工及验收规范GB50258-96《电气装置安装工程电气照明装置施工及验收规范》GBJl48-90《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程电气设备交接试验标准》GB50150-2006二、工程概况1、项目概况1.1新建房山区长阳镇7#地西域定向安置房项目开闭站、1#配电室。本开闭站、1#配电室位于房山区长阳镇7#地西域区定向安置房项目内，1#楼南侧、3#楼北侧绿地内，为地上两层建筑。地上二层为附属用房，层高3.0米；地上一层为电气设备间，层高4.20米；设备间下设电缆夹层，层高2.1米。1.2本开闭站、1#配电室电压等级为10/0.4kV。本站为居民生活及相关配套设施供电，供电范围为1#、2#、8#楼用电，供电区建筑面积约为7.8万平方米。1.3本开闭站10kV电源由梅花庄110kV站不同侧母线各引一路10kV电缆供电，双路电源同时运行。1.4本开闭站10kV配电装置为单母线分段接线，设分段开关；380V为单母线分段接线；分段柜设自投自复、自投不自复、手投、合环、遥控五种情况供运行人员选择。1.5主要设备选择：开闭站安装高压中置式开关柜20面（二进十四出带配变），设备布置方式为双排面对面布置。其中进线柜2面、PT避雷器柜2面、馈线柜12面、变压器2面、分段柜1面、分段隔离柜1面。控制柜内安装二次屏5面，安装SCB10-1000kVA干式变压器2台。GFB2-2008型低压固定分隔式开关柜13面，设备布置为双排面对面布置。其中包括电容器柜2面(每面容量300kVar)1.6计量方式：本开闭站10kV侧每路进线及馈线柜内安装100V,5A多功能电度表一具，作为电量考核表；每面所内柜内安装380V，5A电量考核表一具，并加装远程采集装置。本开闭站0.4V侧AA2、AA12柜内安装380/220V电力、电光表各一组，附CT300/5A各一套，所有表计CT均需铅封并合房山供电公司相关要求。低压侧居民住宅安装磁卡式一户一表。1.7接地：本开闭站采用水平、垂直复合式环形接地网。接地线干线、引线的连接交叉等部位应焊接牢固，并做防腐处理；所有电缆支架均用50*5扁钢相连并与接地网干线焊接；全部接地材料均须热度线。待接地网敷设后，应对该接地网进行实测，此值不大于4欧姆为合格，若不能满足则应采取降阻措施。1.8防雷做法：所有进入建筑物的金属管道需做总等电位接地，具体做法均参见《等电位连接安装》025D501-2。本站屋顶设避雷器装置，避雷带采用Φ10镀锌圆钢与柱子主筋焊接，利用柱子主筋做引下线与站内接地网连接，间距不应大于20mm，具体做法详见《建筑电气通用图集》92DQ13。三．施工部署2.1、施工前准备:2.1.1、施工设备材料存放区，施工现场临时电源，运输通道，运输机器具的建立、消防设施、施工作业场地等由项目经理部负责总体布置及检查。2.1.2、施工器具及所需物资码放整齐有序，并有必要的标示。2.1.3、施工现场的布置应整齐美观，保证必要的施工通道和施工人员作业时所需要的工作环境。2.1.4、施工现场应按要求在适当位置布置一定的消防器材，设置必要标志。2.2、施工测控量:：2.2.1、测量施工准备：作为工程施工的基准—测量工作的准确度将影响工程的施工质量，测量工作将作为本工程结构施工的首要工作进行控制，为此我们将组建精良的测量队伍，配备先进的测量仪器，采用科学的测量方法，并辅助以计算机进行计算、绘图，保证测量工作高精度、高效率的完...
