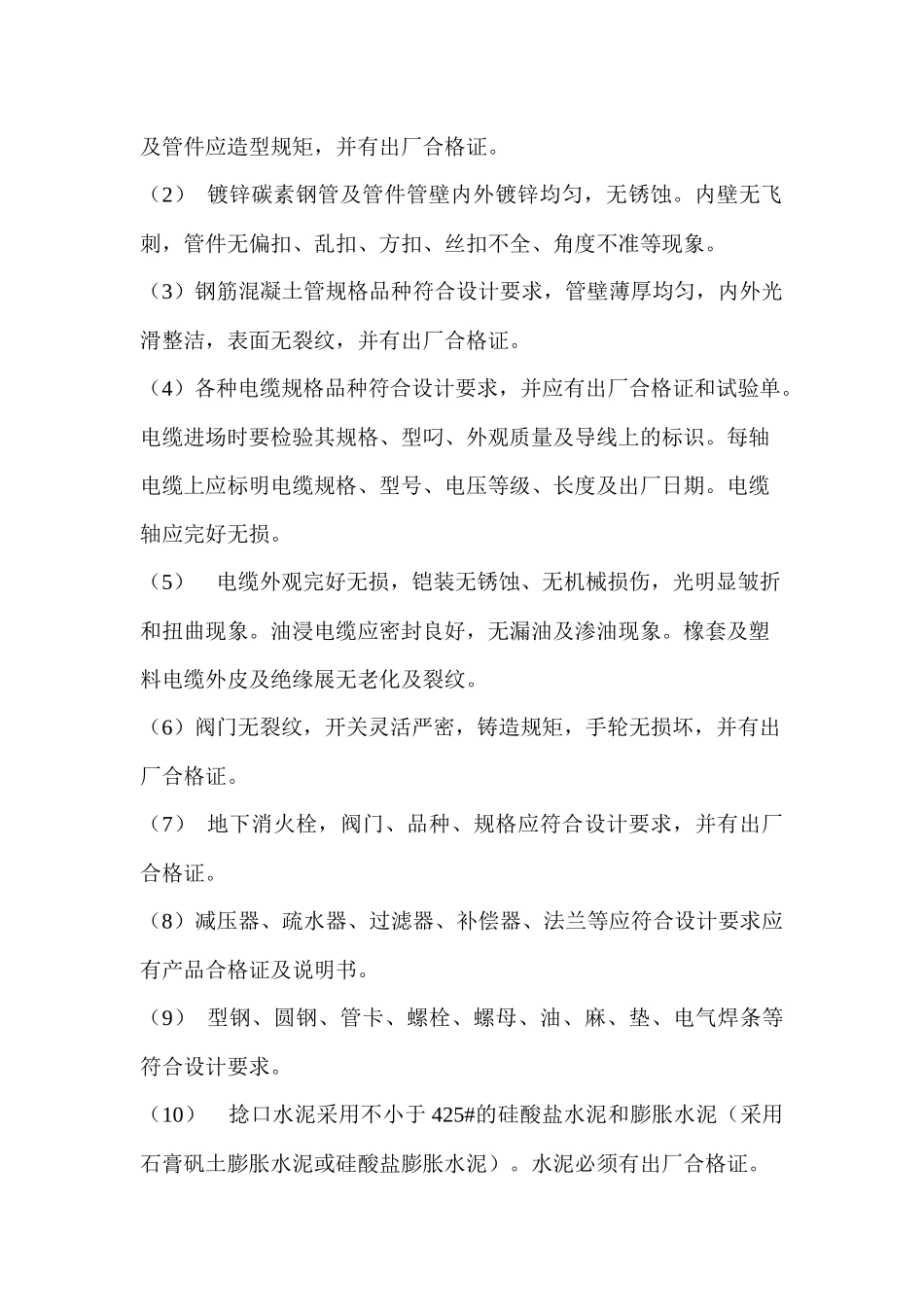

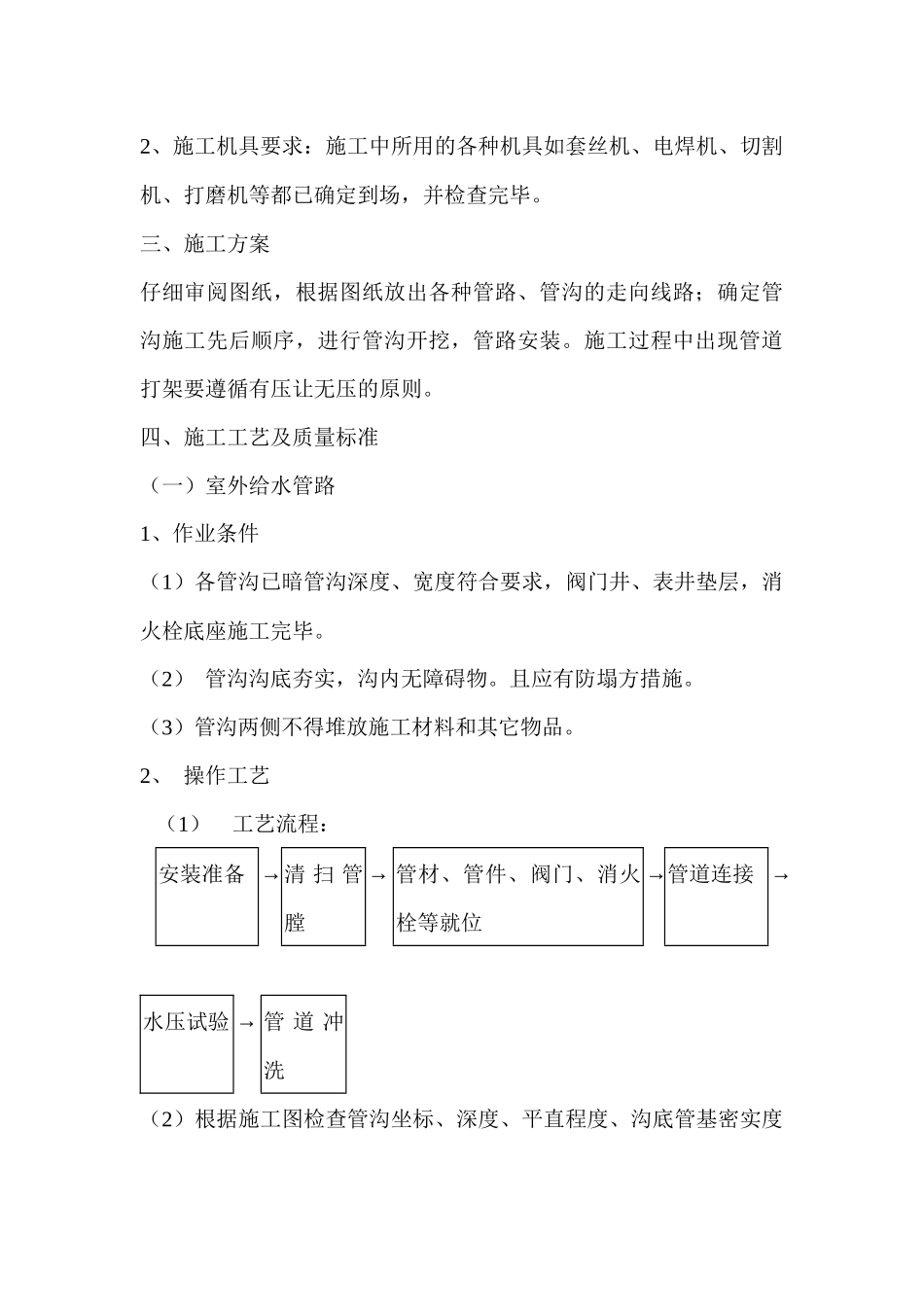

寺家庄矿井室外管网工程施工方案一、工程概况：本工程为寺家庄矿井室外管网工程，工程内容为食堂西侧道路中线以东厂区内的给排水管网，热力管网，室外动照网，通讯网，闭路网，瓦斯网。室外给水管为球墨铸铁管，管道连接采用胶圈接口，外防腐为环氧煤沥青，内防腐为水泥砂浆衬里，给水管直埋深度为1米，试水压力为1.0Mpa；热水管为镀锌焊管，排水管为钢筋混凝土管，承插接口，直埋敷设。供热管网热源为工业场地锅炉房，热媒为0.6Mpa饱和蒸汽和95/70℃热水，行政福利区冷热源为空调机房，冷媒为12/7℃冷水，冬季采暖热媒为60/50℃热水。热力管网中直径40毫米以上管路为无缝钢管，直径40毫米以下为焊接钢管，锅炉房至换热站及空调机房热力管道采用管沟敷设，蒸汽管道、凝结水管道及95/70℃热水管道采用50毫米厚憎水岩棉套管保温，空调供回水管道保冷采用聚氨酯保温泡沫塑料，外包聚乙烯保护壳；管道试水压力为0.9Mpa；室外照明管线采用铠装电缆直埋敷设，动力电网设电缆沟，通讯网及闭路与动力电线同沟敷设；二、施工准备：1、材料要求：（1）给水铸铁管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩，并有出厂合格证。（2）镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀。内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。（3）钢筋混凝土管规格品种符合设计要求，管壁薄厚均匀，内外光滑整洁，表面无裂纹，并有出厂合格证。（4）各种电缆规格品种符合设计要求，并应有出厂合格证和试验单。电缆进场时要检验其规格、型叼、外观质量及导线上的标识。每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。（5）电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。（6）阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。（7）地下消火栓，阀门、品种、规格应符合设计要求，并有出厂合格证。（8）减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。（9）型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。（10）捻口水泥采用不小于425#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。水泥必须有出厂合格证。2、施工机具要求：施工中所用的各种机具如套丝机、电焊机、切割机、打磨机等都已确定到场，并检查完毕。三、施工方案仔细审阅图纸，根据图纸放出各种管路、管沟的走向线路；确定管沟施工先后顺序，进行管沟开挖，管路安装。施工过程中出现管道打架要遵循有压让无压的原则。四、施工工艺及质量标准（一）室外给水管路1、作业条件（1）各管沟已暗管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。（2）管沟沟底夯实，沟内无障碍物。且应有防塌方措施。（3）管沟两侧不得堆放施工材料和其它物品。2、操作工艺（1）工艺流程：安装准备→清扫管膛→管材、管件、阀门、消火栓等就位→管道连接→水压试验→管道冲洗（2）根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求（3）管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。（4）把阀门、管件稳放在规定位置，作为基准点。把铸铁管运到管沟沿线沟边，承口朝向来水方向。（5）根据铸铁管长度，确定管段工作坑位置，铺管前把工作坑挖好。工作坑尺寸见表l-23。工作坑尺寸表表1-23工作坑尺寸(mm)管径宽度长度(m)深度(m)承口前承口后75～250管径+0.60.60.20.3250以上管径+1.21.00.30.4（6）用大绳把清扫后的铸铁管顺到沟底，清理承插口，然后对插安装管路，将承插接口顺直定位。（7）安装管件、阀门等应位置准确，阀杆要垂直向上。（8）室外地下消火栓底座下设有预制好的混凝土垫块或现浇混凝土垫层，下面的土层要求夯实（图l-41）。（9）铸铁管稳好后，在靠近管道两端处填土覆盖，两侧夯实，并应随即用稍粗于接口间隙的干净麻绳将接口塞严，以防...
