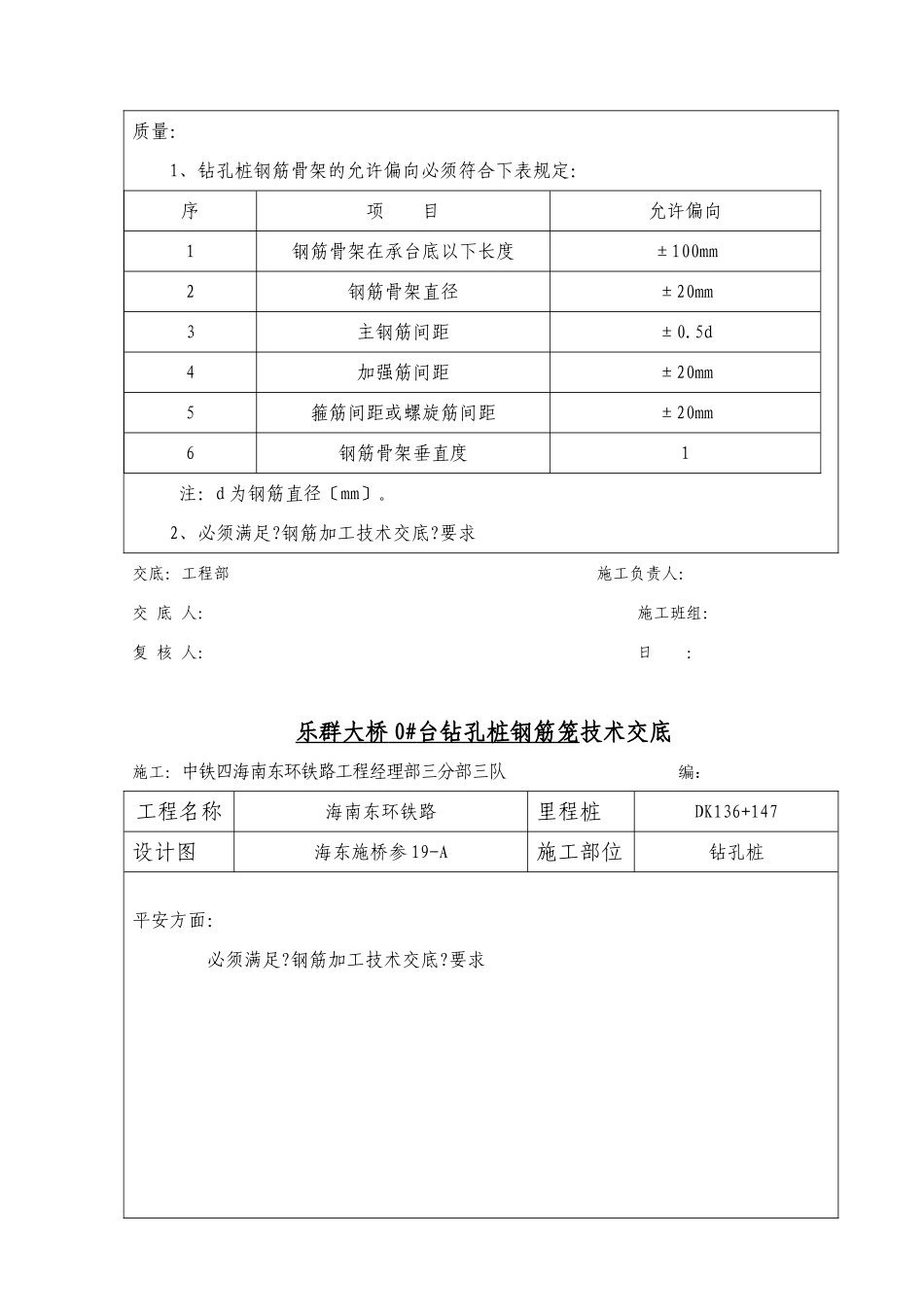

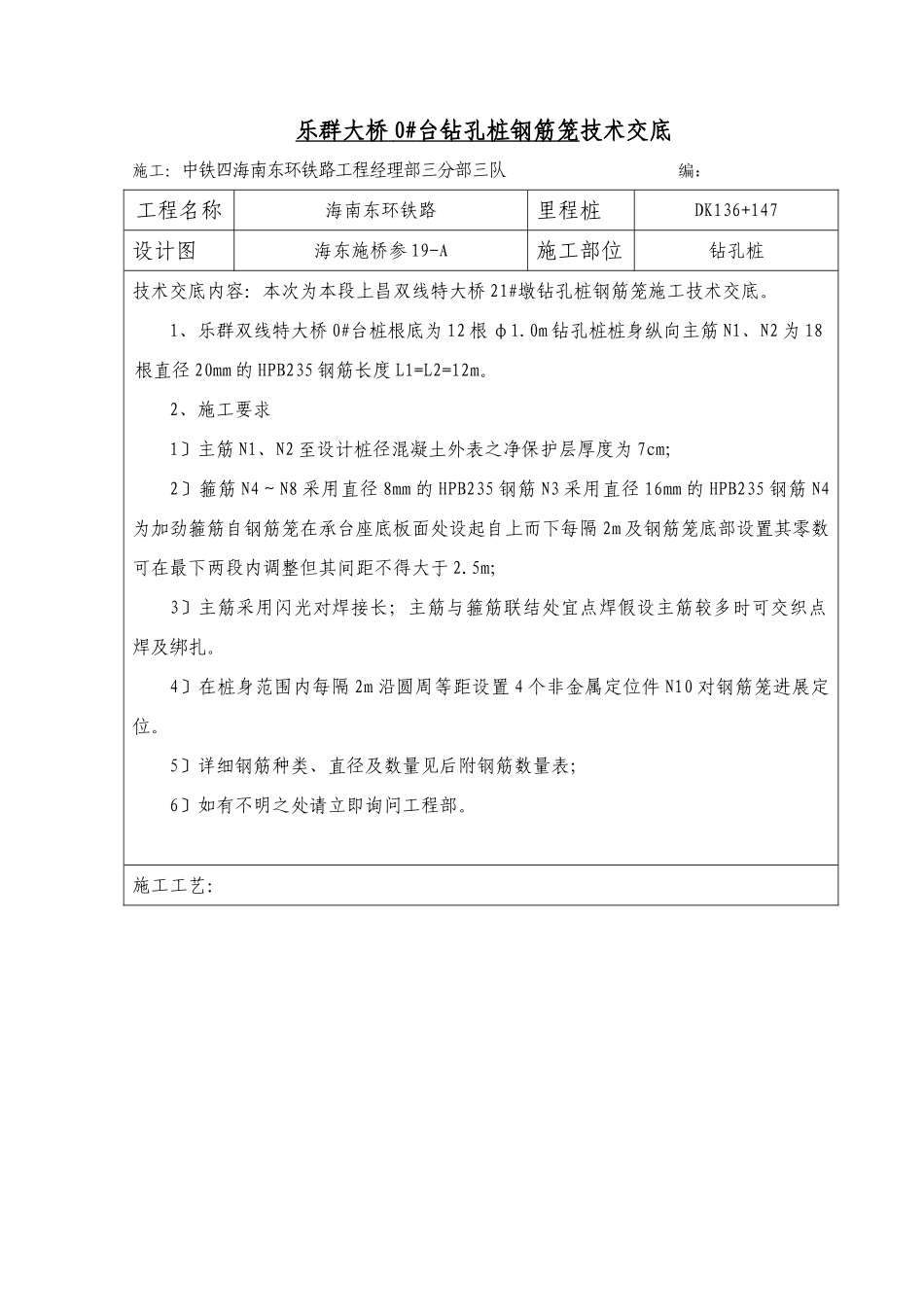

乐群大桥0#台钻孔桩钢筋笼技术交底施工：中铁四海南东环铁路工程经理部三分部三队编：工程名称海南东环铁路里程桩DK136+147设计图海东施桥参19-A施工部位钻孔桩技术交底内容：本次为本段上昌双线特大桥21#墩钻孔桩钢筋笼施工技术交底。1、乐群双线特大桥0#台桩根底为12根φ1.0m钻孔桩桩身纵向主筋N1、N2为18根直径20mm的HPB235钢筋长度L1=L2=12m。2、施工要求1〕主筋N1、N2至设计桩径混凝土外表之净保护层厚度为7cm；2〕箍筋N4～N8采用直径8mm的HPB235钢筋N3采用直径16mm的HPB235钢筋N4为加劲箍筋自钢筋笼在承台座底板面处设起自上而下每隔2m及钢筋笼底部设置其零数可在最下两段内调整但其间距不得大于2.5m；3〕主筋采用闪光对焊接长；主筋与箍筋联结处宜点焊假设主筋较多时可交织点焊及绑扎。4〕在桩身范围内每隔2m沿圆周等距设置4个非金属定位件N10对钢筋笼进展定位。5〕详细钢筋种类、直径及数量见后附钢筋数量表；6〕如有不明之处请立即询问工程部。施工工艺：质量：1、钻孔桩钢筋骨架的允许偏向必须符合下表规定：序项目允许偏向1钢筋骨架在承台底以下长度±100mm2钢筋骨架直径±20mm3主钢筋间距±0.5d4加强筋间距±20mm5箍筋间距或螺旋筋间距±20mm6钢筋骨架垂直度1注：d为钢筋直径〔mm〕。2、必须满足?钢筋加工技术交底?要求交底：工程部施工负责人：交底人：施工班组：复核人：日：乐群大桥0#台钻孔桩钢筋笼技术交底施工：中铁四海南东环铁路工程经理部三分部三队编：工程名称海南东环铁路里程桩DK136+147设计图海东施桥参19-A施工部位钻孔桩平安方面：必须满足?钢筋加工技术交底?要求其它要求：请严格保护好测量组所放桩位！附图：1、桩身钢筋布置图；2、桩身钢筋大样图。交底：工程部施工负责人：交底人：施工班组：复核人：日：
