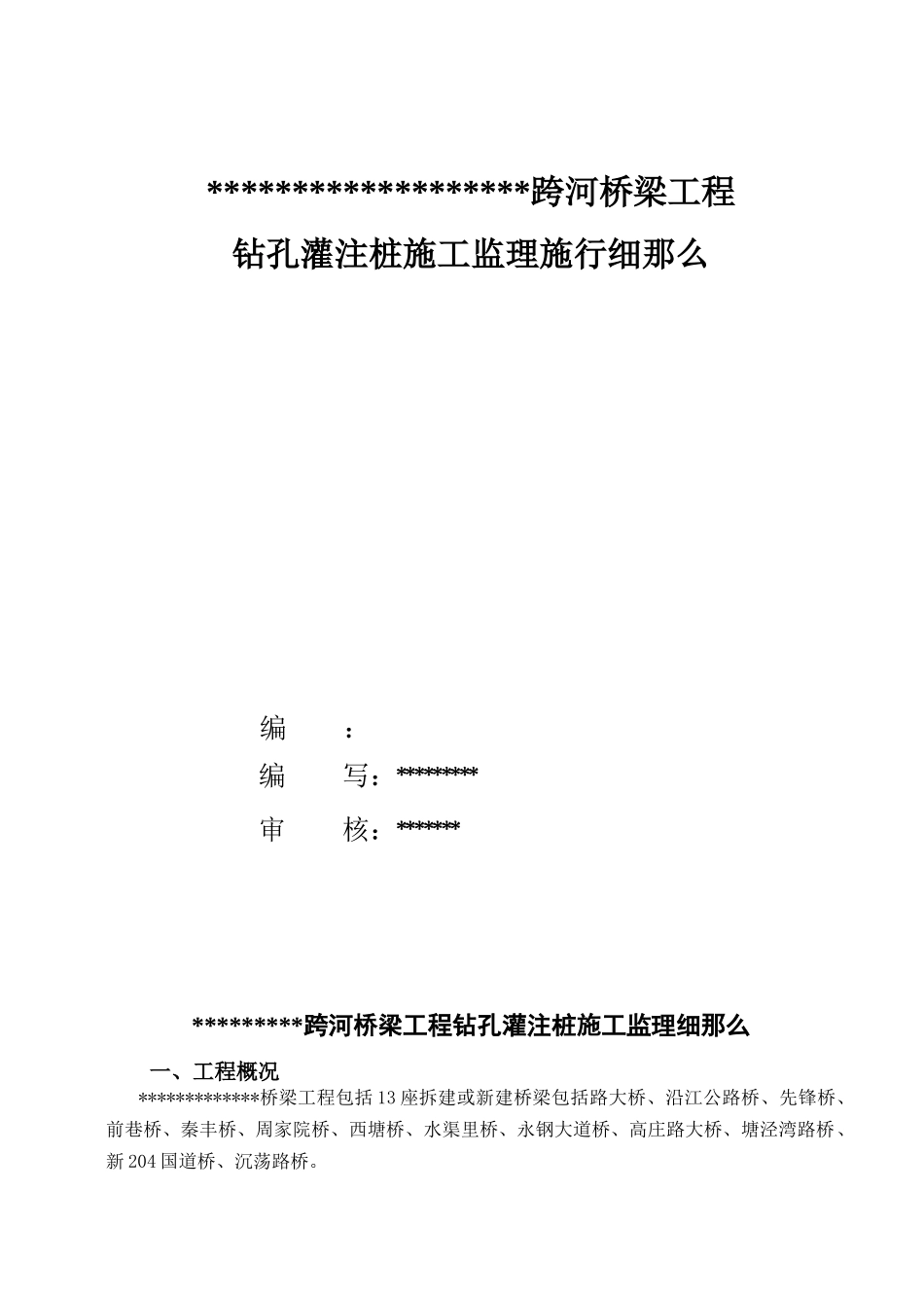

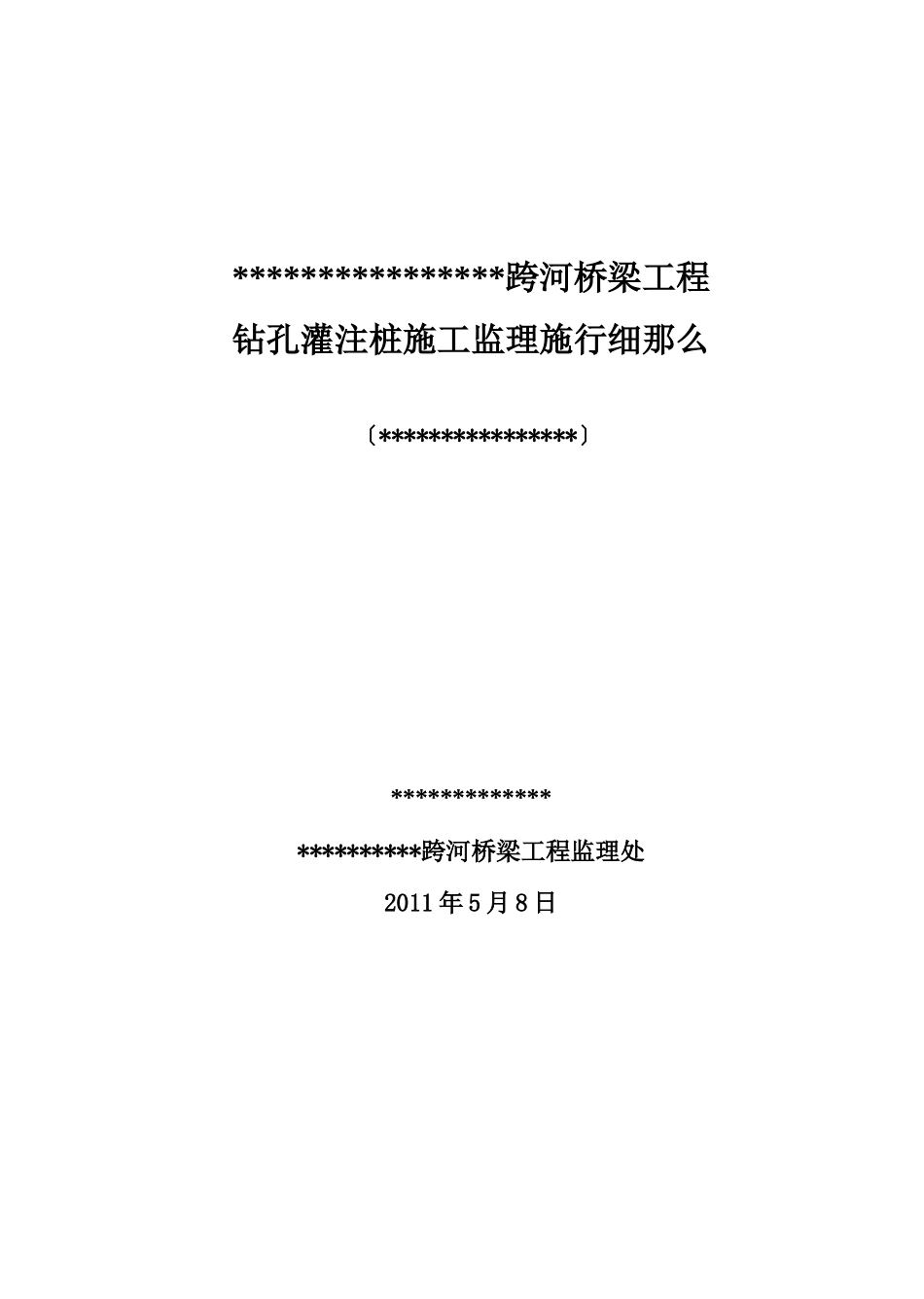

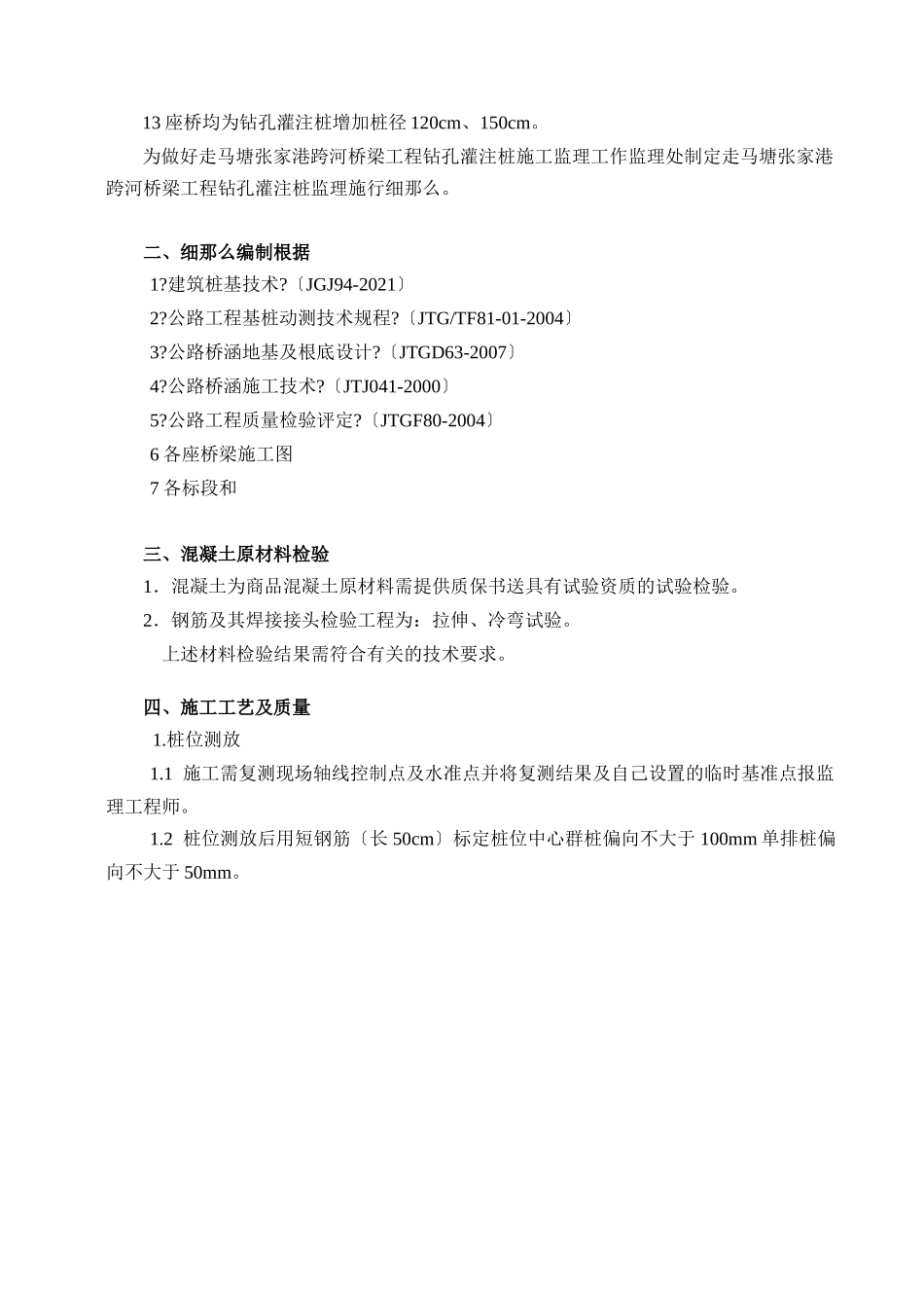

****************跨河桥梁工程钻孔灌注桩施工监理施行细那么〔****************〕***********************跨河桥梁工程监理处2011年5月8日*******************跨河桥梁工程钻孔灌注桩施工监理施行细那么编：编写：*********审核：****************跨河桥梁工程钻孔灌注桩施工监理细那么一、工程概况*************桥梁工程包括13座拆建或新建桥梁包括路大桥、沿江公路桥、先锋桥、前巷桥、秦丰桥、周家院桥、西塘桥、水渠里桥、永钢大道桥、高庄路大桥、塘泾湾路桥、新204国道桥、沉荡路桥。13座桥均为钻孔灌注桩增加桩径120cm、150cm。为做好走马塘张家港跨河桥梁工程钻孔灌注桩施工监理工作监理处制定走马塘张家港跨河桥梁工程钻孔灌注桩监理施行细那么。二、细那么编制根据1?建筑桩基技术?〔JGJ94-2021〕2?公路工程基桩动测技术规程?〔JTG/TF81-01-2004〕3?公路桥涵地基及根底设计?〔JTGD63-2007〕4?公路桥涵施工技术?〔JTJ041-2000〕5?公路工程质量检验评定?〔JTGF80-2004〕6各座桥梁施工图7各标段和三、混凝土原材料检验1．混凝土为商品混凝土原材料需提供质保书送具有试验资质的试验检验。2．钢筋及其焊接接头检验工程为：拉伸、冷弯试验。上述材料检验结果需符合有关的技术要求。四、施工工艺及质量1.桩位测放1.1施工需复测现场轴线控制点及水准点并将复测结果及自己设置的临时基准点报监理工程师。1.2桩位测放后用短钢筋〔长50cm〕标定桩位中心群桩偏向不大于100mm单排桩偏向不大于50mm。走马塘张家港跨河桥梁概况表序桥梁名称跨径组合下部构造上部构造1新204国道桥16+〔16+20+13〕桩柱式墩台桩径150cm12根桩径120cm24根16m(48块)、20m〔24块〕13m〔24块〕先张法预应力混凝土空心板2路桥6×20+〔40+60+40〕+3×22+30+3×22m桩柱式墩台Ø120cm51根Ø130cm12根Ø150cm14根20m(84块)、22m〔84块〕30m〔14块〕先/后张法预应力混凝土空心板3沿江公路桥8×20+〔40+60+40〕+7×20m桩柱式墩台Ø120cm71根Ø150cm6根20m(225块)先张法预应力混凝土空心板4高庄桥16+25+16桩柱式墩台桩径150cm共12根16m(28块)、25m〔14块〕先张法预应力混凝土空心板5塘泾湾路桥16+20+16桩柱式墩台桩径120cm共8根16m(14块)、20m〔7块〕先张法预应力混凝土空心板6沉荡路桥3*16m桩柱式墩台桩径120cm共8根16m(21块)先张法预应力混凝土空心板7先锋桥4*13+20+25+20+4*13桩柱式墩台桩径150cm〔8根〕、120cm〔16根共24根13m(56块)、20m〔14块〕25m〔7块〕先张法预应力混凝土空心板8前巷桥3*13+20+25+20+3*13桩柱式墩台桩径120cm〔20根〕桩柱式墩台桩径120cm〔20根〕9秦丰桥13+20+25+20+13桩柱式墩台桩径120cm〔12根〕桩柱式墩台桩径120cm〔12根〕10周家院桥2*13+20+25+20+13桩柱式墩台桩径120cm〔14根〕桩柱式墩台桩径120cm〔14根〕11水渠里桥〔2-20+25+20〕m+2*〔3-16〕桩柱式墩台桩径120cm〔14根〕桩柱式墩台桩径120cm〔14根〕12永钢大道桥5*13+20+30+现浇段桩柱式墩台桩径150cm〔27根〕桩柱式墩台桩径150cm〔27根〕2.护筒埋设〔1〕护筒内径比桩身设计直径大20～40cm；〔2〕护筒中心线与桩位中心线的允许偏向不大于50mm并保持护筒垂直；〔3〕护筒顶端应高于地面30cm以便泥浆有一定的水头压力；〔4〕护筒埋设深度不小于1m；护筒四周应分层回填粘性土对称夯实。3．钻进成孔〔1〕钻机就位后检查护筒埋设、粘土准备、泥浆制作、系统连接及钻机运行等情况检查钻头直径与钻杆长度钻机平台程度度等情况一切准备工作就绪后监理处可批准开钻。要求转盘中心与护筒中心偏向≤1cm用垂球和直尺检查；用程度尺前后左右校正转盘程度度确保钻机程度；钻机垂直度偏向≤1％；〔2〕钻进成孔控制：控制进尺<1.5m/h确保钻孔垂直度钻进每5～6小时后对钻机认真整平检查钻机的程度度以防孔斜超限；〔3〕泥浆护壁注意控制泥浆度、稠度、含砂率等指标一般要求泥浆度１.2~1.25粘度1９＂~2４＂含砂率＜４～８％胶体率＞9６％根据土层情况控制泥浆指标。新拌制的泥浆应放入储浆池严禁与灌注混凝土上冒的泥浆混合以防破坏泥浆性能。废浆必须集中到废浆池内及时清理外运。〔4〕钻进过程中及时、准确做好钻进记录需注意记录土层变化情况到达设计...
