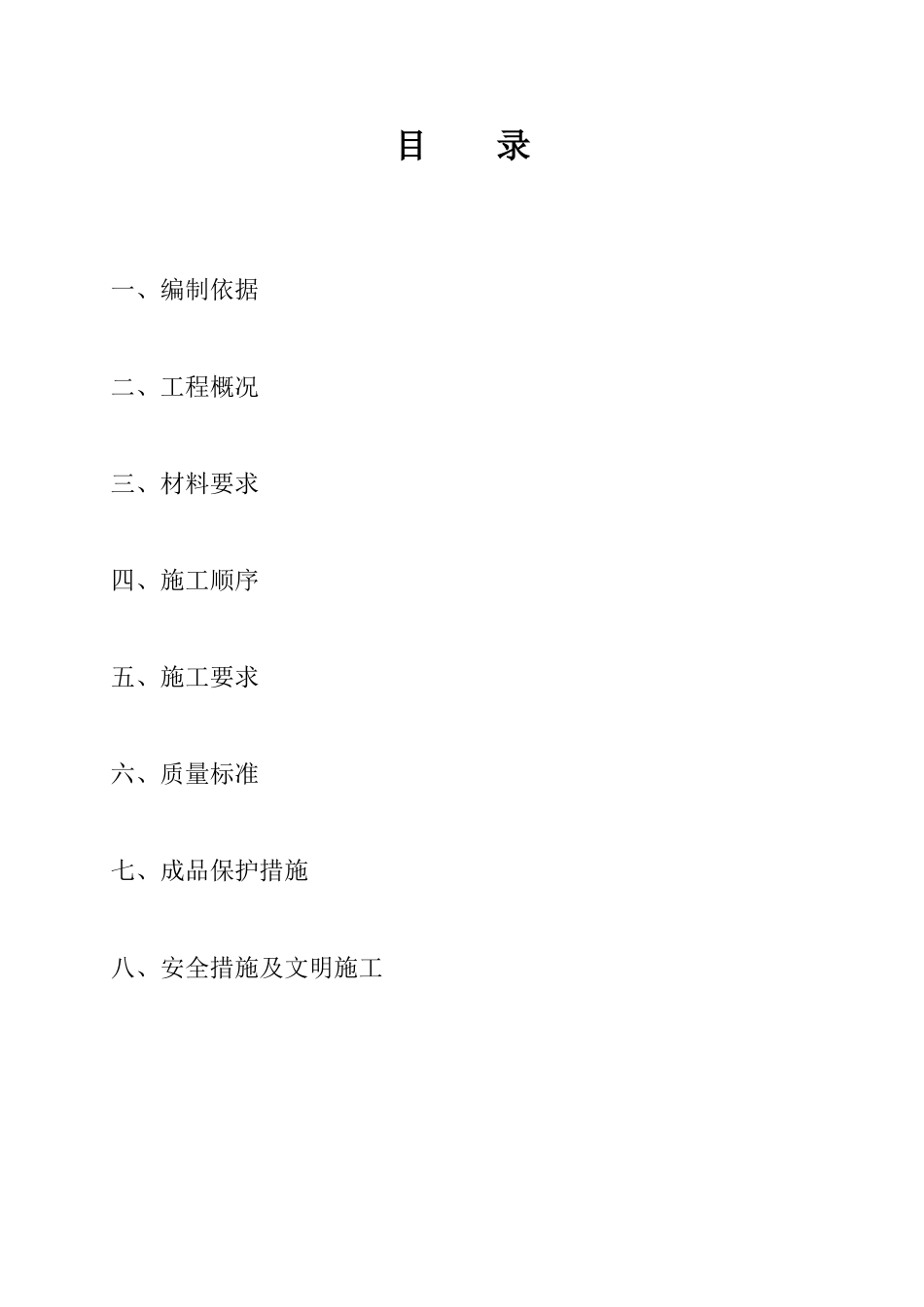

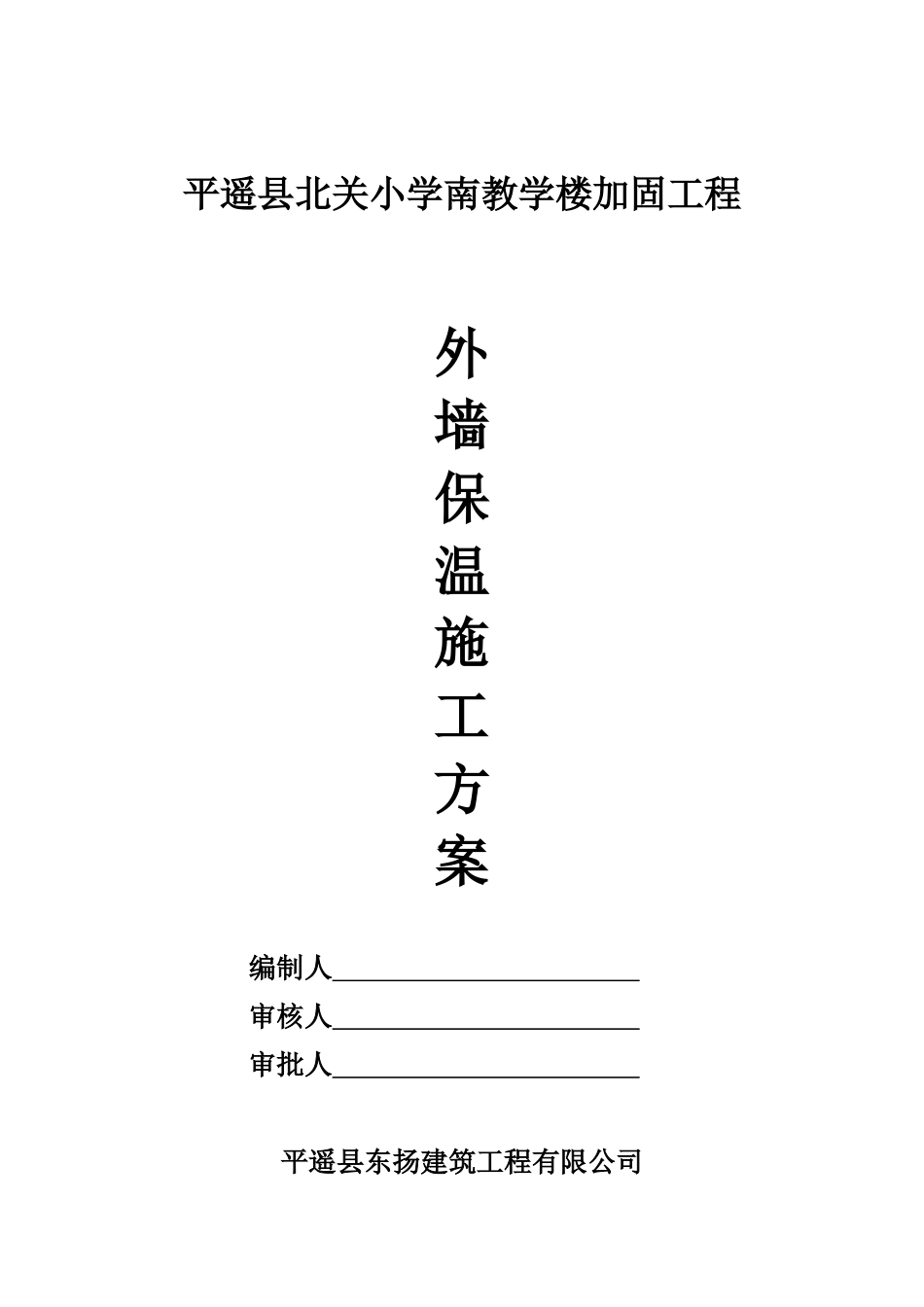

平遥县北关小学南教学楼加固工程外墙保温施工方案编制人审核人审批人平遥县东扬建筑工程有限公司2010年目录一、编制依据二、工程概况三、材料要求四、施工顺序五、施工要求六、质量标准七、成品保护措施八、安全措施及文明施工一、编制依据《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰工程施工及验收规范》（JGJ73-91）《外墙外保温施工技术规程》DBJ/T01-50-2002面砖饰面外墙外保温施工技术规程Q/ZLGJS0609-2003二、工程概况平遥县古陶镇北关小学南教学楼建成于1996年，东西布置，砖混结构，地上二层，长54.50m，宽21.00M，总建筑面积为1642.04㎡，一至二层层高为3.6m，室外地坪标高－0.900，建筑总高8.1m。施工图由平遥县建筑设计室于1995年4月设计，现仅留建筑图，无任何施工资料。三、材料要求1、聚苯板（1）规格尺寸：2800*1200*50mm。（2）技术性能指标：项目单位技术指标密度最大㎏/m3≥18.0最小㎏/m3≤20.0导热系数W/m·K≤0.045抗压强度kPa≥69抗拉强度kPa≥103抗弯强度kPa≥172体积吸水率%≤2.5放置天数d≥402、粘贴材料：采用市场现成界面胶粘贴于模板上。保温板与剪力墙砼自粘结后拆模，拆模后再用膨胀螺栓（Ф16）间隔50～60cm进行锚固。3、水泥：宜采用普通硅酸盐水泥，水泥标号不应低于42.5级。4、集料：宜采用中砂，细度模数不应低于2.3。四、施工顺序：1、填充墙体：结构层施工预埋钢筋网或固定膨胀螺栓和连接件保温层施工保护层施工饰面层施工2、剪力墙砼墙体外墙外侧板上粘贴保温板扣模浇筑砼拆模膨胀螺栓和连接件与砼墙壁体固定保护层抹灰饰面层施工五、施工要求1、基层墙体必须清理干净，如墙体有松动或风化部分，应先将该部分清除，然后用水泥砂浆填实后找平；对局部突出部分应予以剔除。2、膨胀螺栓和固定连接件与结构层的连接必须牢固，不得有松动现象。3、固定连接件伸出外墙的长度，应根据保护层厚度确定，砼墙体保温板与模板粘贴必须保证不脱落。4、聚苯板宜错缝排列，板间不得有缝隙。5、保护层施工应在保温层铺设完毕并经验收合格后，方可进行。6、保护层应采用防裂水泥砂浆，并经试验合格后，方可正式施工。施工时应用与抹灰层相同的砂浆设置标筋。7、防裂水泥砂浆宜分为三层施工，底层厚度为10-12mm，面层厚度为5-8mm。总厚度不少于25mm，且不宜大于30mm。8、按图纸要求将防裂砂浆分格留缝，深度10mm，缝隙应横平竖直，大小均匀一致。9、每层防裂砂浆终凝后，均应洒水做好养护，面层施工完毕后，一般情况下应潮湿养护7天。10、待保护层达到强度以后，可在缝隙处嵌填密封膏。嵌填密封膏前应清除缝内污物，确保缝隙清洁、干燥，以保证嵌缝质量。11、饰面层施工应在保护层达到设计强度和分格留缝嵌填防水密封膏，并经验收合格后，方可进行。12、正式施工前，应对保护层上的污物、泛碱等进行清扫，不得有孔洞、裂缝、缺角等，否则应用107胶腻子进行修补，合格后方可进行面层施工。13、涂料施工时，一般情况下连续作业，不宜停顿。如须停顿，要连续至一个自然区段处停顿，如拐角、变形缝或装饰缝等处。在喷涂过程中，必须使新旧喷涂处部分搭接，一个独立墙体应一次施工完毕。14、涂料干燥前，应做好保护工作，墙面不得沾水或污染，以免导致颜色变化。六、质量标准1、聚苯板表面和外观质量应满足下表要求：序号项目质量要求允许偏差1外观表面清洁，不得有明显油污2长±103宽±54厚±25两对角线≤106侧向弯曲≤L/6507聚苯板厚度±2七、成品保护措施1.施工中个专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。2.滴水槽、门窗框、管道、槽盒上残存砂浆，应及时清理干净。3.其他工种作业时不得污染或损坏墙面，严禁踩踏窗口。4.在施工完毕的保温层要加以保护，不得对保温墙面进行任何剔凿。对抹完的保温墙体，不得随意开凿孔洞，如确实需要，在保温砂浆达到设计强度后方可进行，安装物件后其周围应恢复原状。5.防止明水浸湿保温墙面。6.在保温墙附近不得进行电焊、电气焊操作，不得用重物撞击墙面。7.硅酸盐聚苯颗粒原料存放时应有防火、防潮和防水措施，转运时应注意保护，以免碰坏。八、安全措施及文明施工1.原料运输、装卸应轻抬轻...
