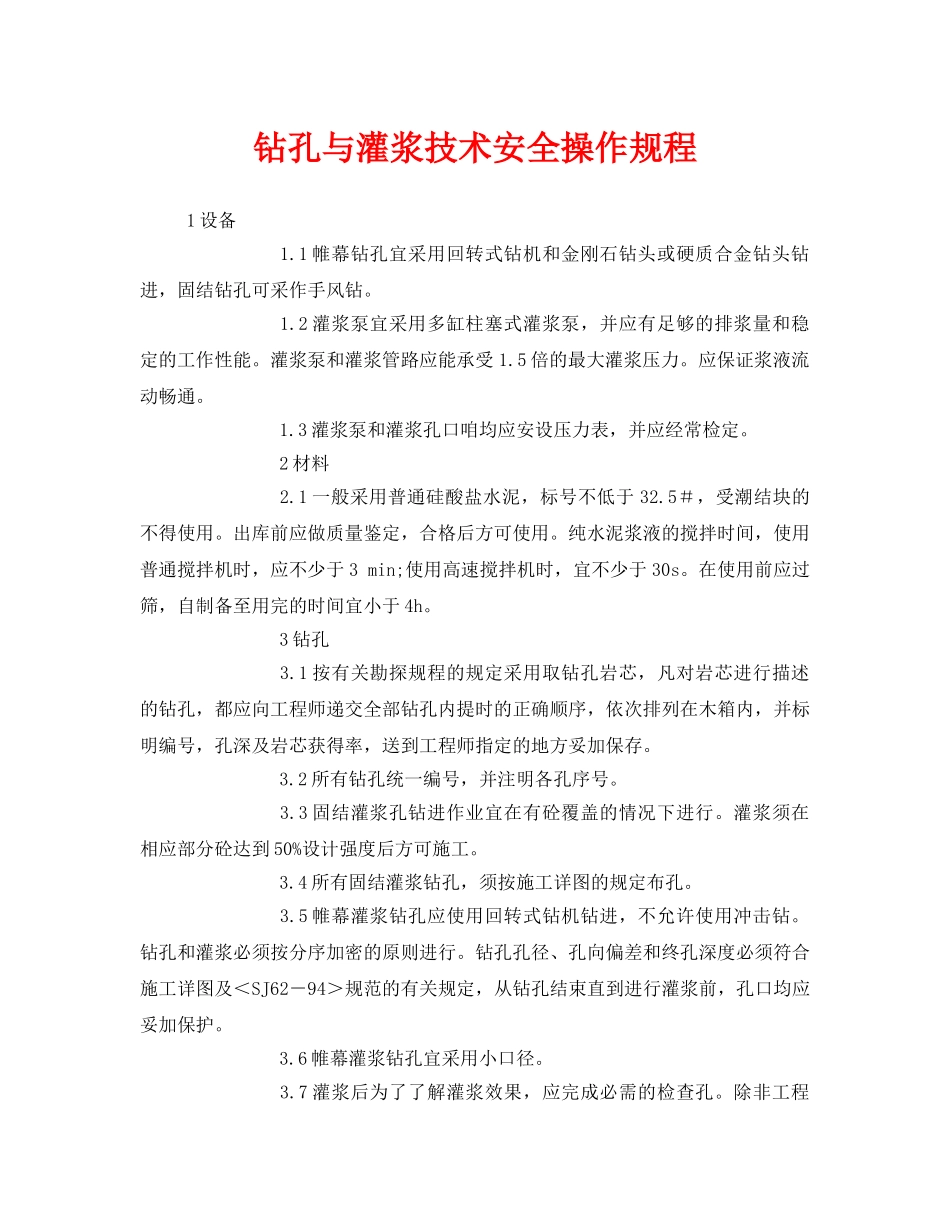

钻孔与灌浆技术安全操作规程1设备1.1帷幕钻孔宜采用回转式钻机和金刚石钻头或硬质合金钻头钻进，固结钻孔可采作手风钻。1.2灌浆泵宜采用多缸柱塞式灌浆泵，并应有足够的排浆量和稳定的工作性能。灌浆泵和灌浆管路应能承受1.5倍的最大灌浆压力。应保证浆液流动畅通。1.3灌浆泵和灌浆孔口咱均应安设压力表，并应经常检定。2材料2.1一般采用普通硅酸盐水泥，标号不低于32.5＃，受潮结块的不得使用。出库前应做质量鉴定，合格后方可使用。纯水泥浆液的搅拌时间，使用普通搅拌机时，应不少于3min;使用高速搅拌机时，宜不少于30s。在使用前应过筛，自制备至用完的时间宜小于4h。3钻孔3.1按有关勘探规程的规定采用取钻孔岩芯，凡对岩芯进行描述的钻孔，都应向工程师递交全部钻孔内提时的正确顺序，依次排列在木箱内，并标明编号，孔深及岩芯获得率，送到工程师指定的地方妥加保存。3.2所有钻孔统一编号，并注明各孔序号。3.3固结灌浆孔钻进作业宜在有砼覆盖的情况下进行。灌浆须在相应部分砼达到50%设计强度后方可施工。3.4所有固结灌浆钻孔，须按施工详图的规定布孔。3.5帷幕灌浆钻孔应使用回转式钻机钻进，不允许使用冲击钻。钻孔和灌浆必须按分序加密的原则进行。钻孔孔径、孔向偏差和终孔深度必须符合施工详图及＜SJ62－94＞规范的有关规定，从钻孔结束直到进行灌浆前，孔口均应妥加保护。3.6帷幕灌浆钻孔宜采用小口径。3.7灌浆后为了了解灌浆效果，应完成必需的检查孔。除非工程师另作规定，应按帷幕灌浆孔总数的10%布置，固结孔总数的50%布置，并需采取岩芯和对岩芯进行描述。3.8当钻孔遇到裂隙、断层、涌水、漏水等特殊地段时应详细记录，并及时将有关资料报送工程师。3.9钻孔终孔后，孔内的残留物厚度不超过20cm。4钻孔冲洗及压水试验4.1灌浆孔在灌浆前必须进行孔壁冲洗与裂隙冲洗，直到回水澄清，并延续10min方可结束。灌浆孔的冲洗可采用风水联合冲洗，裂缝冲洗应根据不同地质条件分别采用压力水冲洗、脉冲冲洗、风水联合冲洗等方法。4.2帷幕灌浆孔在岩石裂隙冲洗结束后进行压水试验。试验孔数不应少于总孔数的20%。先导孔必须逐段进行压水试验，压水试验的总压力，除工程师另作规定外，一般采用1MPa。压水试验吸水量的稳定标准为：在压力稳定后每5min测续一次压入流量，当流量大于5L/min，连续四次读数，其最大值与最小之差应小于最终值的20%；或连续四次读数，流量均小于0.5L/min时，则最终读数即应为计算流量。4.3固结灌浆孔压水试验在岩石裂隙冲洗结束后进行，试验孔数不少于总数的10%。除工程师另作规定外，压水试验的压力应采用0.3MPa。吸水量的稳定标准为：在30min稳定时间内。最大流量与最小流量之差应小于最终值的20%。4.4检查孔均需进行压水试验，其稳定标准及压力与灌浆的压水试验要求相同。5帷幕灌浆5.1对帷幕灌浆一般要求5.1.1帷幕灌浆一般应采用自上而下分段灌交法。如采用自下而上分段灌浆法，则必须征得工程师的同意。坝体砼与基岩接触段应单独先行灌浆。待凝后，方可进行以下各段的钻孔灌浆工作。接触段段长不应大于2.0m，灌浆塞塞于基岩面以上0.5m左右。采用自上而下分段灌浆时，孔口无涌水的孔段在灌浆结束后，一般可不待凝，但是断层、破碎带等地质条件复杂的地区则宜待凝，其待凝时间必须征得工程师确定并同意。5.1.2帷幕灌浆应优先采用孔内循环灌浆，其射浆管距离孔底不宜大于0.5m。每一个灌交段的长度采用5～6m。如遇特殊情况，经工程师批复，可适当缩短或加长。5.2帷幕灌浆施灌5.2.1除第一段外，灌浆应在较短时间内达到设计压力，如开始时由于吸浆量大等原因不能立即达到设计压力，则应保证在正常操作条件下尽快达到设计压力。5.2.2灌浆浆液的浓度应遵循由稀到浓的原则逐级改变。规范规定5：1、3：1、2：1、1：1、0.8：1、0.6：1、0.5：1七个比级。5.2.3为加快施工进度。可根据地质条件考虑提高开灌时的浆液浓度，但需经工程师检查合格并批准，方可正式采用。5.2.4灌浆时当灌浆压力保持不变，吸浆量均匀减少，或者吸浆量不变。压力均匀升高时，灌浆工作应持续下去，不得改变水灰比。5.2.5当某一比级浆液的灌入量已达300L以上，或灌注时间已超1h，而灌浆...
