《安全管理》之建筑装饰玻璃基础知识 VIP免费

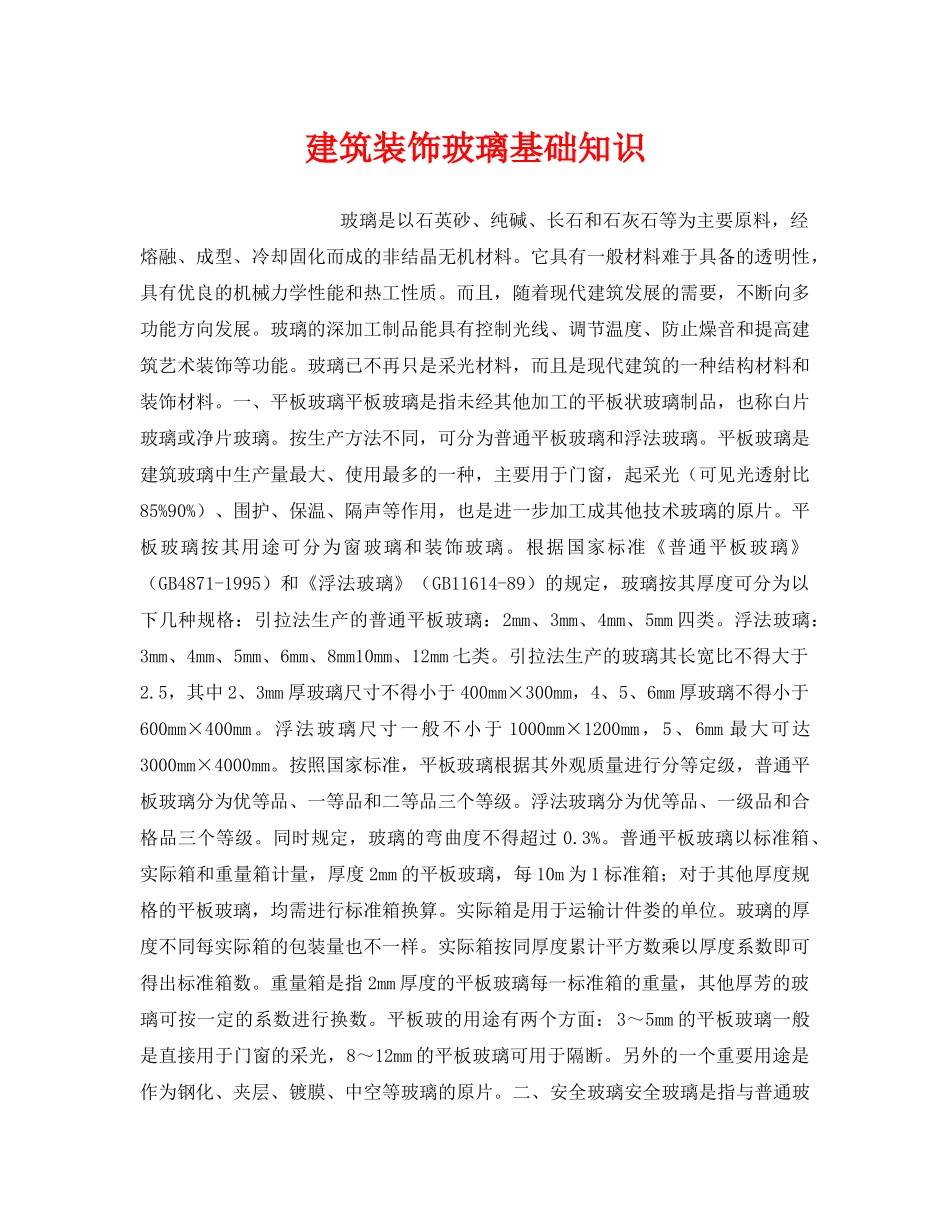

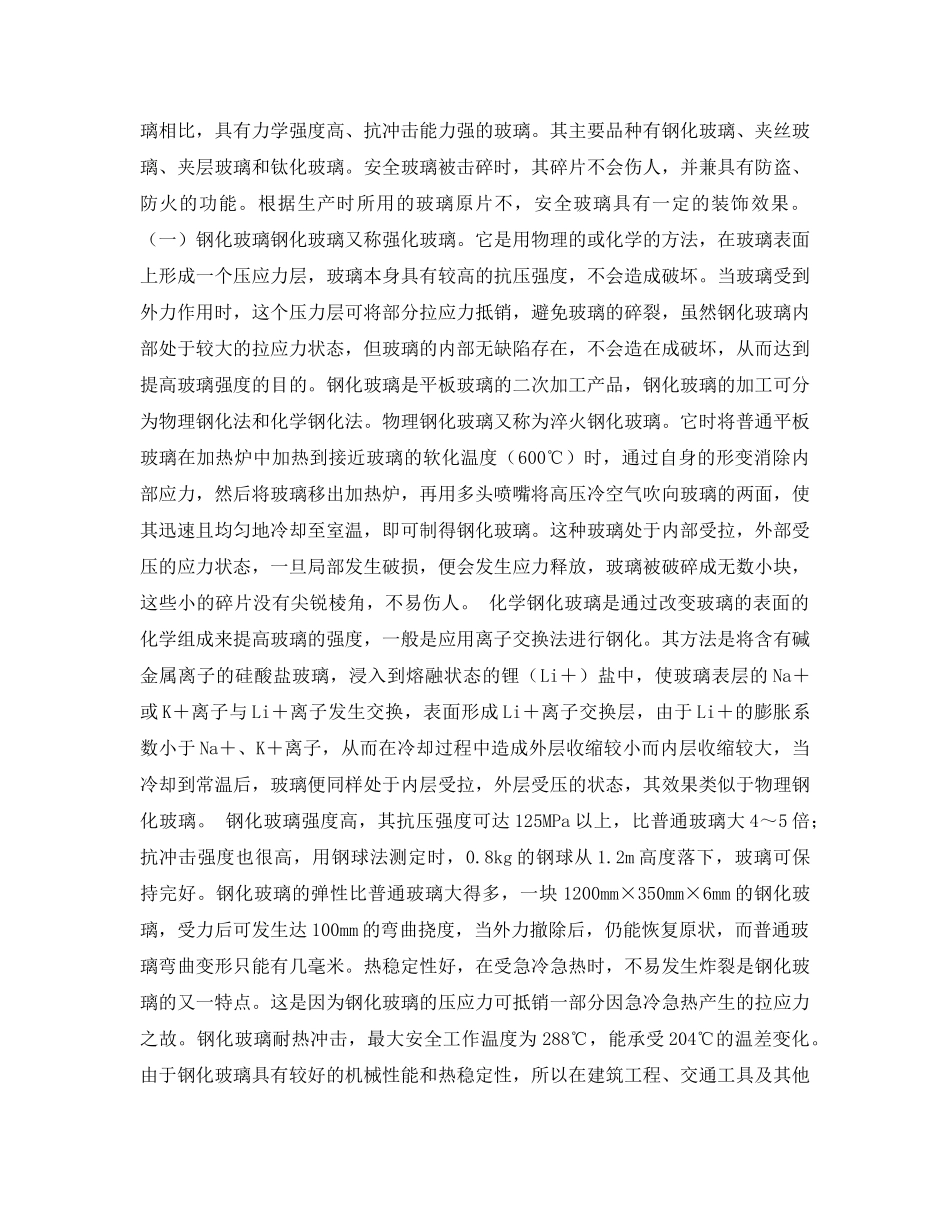

建筑装饰玻璃基础知识玻璃是以石英砂、纯碱、长石和石灰石等为主要原料，经熔融、成型、冷却固化而成的非结晶无机材料。它具有一般材料难于具备的透明性，具有优良的机械力学性能和热工性质。而且，随着现代建筑发展的需要，不断向多功能方向发展。玻璃的深加工制品能具有控制光线、调节温度、防止燥音和提高建筑艺术装饰等功能。玻璃已不再只是采光材料，而且是现代建筑的一种结构材料和装饰材料。一、平板玻璃平板玻璃是指未经其他加工的平板状玻璃制品，也称白片玻璃或净片玻璃。按生产方法不同，可分为普通平板玻璃和浮法玻璃。平板玻璃是建筑玻璃中生产量最大、使用最多的一种，主要用于门窗，起采光（可见光透射比85%90%）、围护、保温、隔声等作用，也是进一步加工成其他技术玻璃的原片。平板玻璃按其用途可分为窗玻璃和装饰玻璃。根据国家标准《普通平板玻璃》（GB4871-1995）和《浮法玻璃》（GB11614-89）的规定，玻璃按其厚度可分为以下几种规格：引拉法生产的普通平板玻璃：2mm、3mm、4mm、5mm四类。浮法玻璃：3mm、4mm、5mm、6mm、8mm10mm、12mm七类。引拉法生产的玻璃其长宽比不得大于2.5，其中2、3mm厚玻璃尺寸不得小于400mm×300mm，4、5、6mm厚玻璃不得小于600mm×400mm。浮法玻璃尺寸一般不小于1000mm×1200mm，5、6mm最大可达3000mm×4000mm。按照国家标准，平板玻璃根据其外观质量进行分等定级，普通平板玻璃分为优等品、一等品和二等品三个等级。浮法玻璃分为优等品、一级品和合格品三个等级。同时规定，玻璃的弯曲度不得超过0.3%。普通平板玻璃以标准箱、实际箱和重量箱计量，厚度2mm的平板玻璃，每10m为1标准箱；对于其他厚度规格的平板玻璃，均需进行标准箱换算。实际箱是用于运输计件娄的单位。玻璃的厚度不同每实际箱的包装量也不一样。实际箱按同厚度累计平方数乘以厚度系数即可得出标准箱数。重量箱是指2mm厚度的平板玻璃每一标准箱的重量，其他厚芳的玻璃可按一定的系数进行换数。平板玻的用途有两个方面：3～5mm的平板玻璃一般是直接用于门窗的采光，8～12mm的平板玻璃可用于隔断。另外的一个重要用途是作为钢化、夹层、镀膜、中空等玻璃的原片。二、安全玻璃安全玻璃是指与普通玻璃相比，具有力学强度高、抗冲击能力强的玻璃。其主要品种有钢化玻璃、夹丝玻璃、夹层玻璃和钛化玻璃。安全玻璃被击碎时，其碎片不会伤人，并兼具有防盗、防火的功能。根据生产时所用的玻璃原片不，安全玻璃具有一定的装饰效果。（一）钢化玻璃钢化玻璃又称强化玻璃。它是用物理的或化学的方法，在玻璃表面上形成一个压应力层，玻璃本身具有较高的抗压强度，不会造成破坏。当玻璃受到外力作用时，这个压力层可将部分拉应力抵销，避免玻璃的碎裂，虽然钢化玻璃内部处于较大的拉应力状态，但玻璃的内部无缺陷存在，不会造在成破坏，从而达到提高玻璃强度的目的。钢化玻璃是平板玻璃的二次加工产品，钢化玻璃的加工可分为物理钢化法和化学钢化法。物理钢化玻璃又称为淬火钢化玻璃。它时将普通平板玻璃在加热炉中加热到接近玻璃的软化温度（600℃）时，通过自身的形变消除内部应力，然后将玻璃移出加热炉，再用多头喷嘴将高压冷空气吹向玻璃的两面，使其迅速且均匀地冷却至室温，即可制得钢化玻璃。这种玻璃处于内部受拉，外部受压的应力状态，一旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块，这些小的碎片没有尖锐棱角，不易伤人。化学钢化玻璃是通过改变玻璃的表面的化学组成来提高玻璃的强度，一般是应用离子交换法进行钢化。其方法是将含有碱金属离子的硅酸盐玻璃，浸入到熔融状态的锂（Li＋）盐中，使玻璃表层的Na＋或K＋离子与Li＋离子发生交换，表面形成Li＋离子交换层，由于Li＋的膨胀系数小于Na＋、K＋离子，从而在冷却过程中造成外层收缩较小而内层收缩较大，当冷却到常温后，玻璃便同样处于内层受拉，外层受压的状态，其效果类似于物理钢化玻璃。钢化玻璃强度高，其抗压强度可达125MPa以上，比普通玻璃大4～5倍；抗冲击强度也很高，用钢球法测定时，0.8kg的钢球从1.2m高度落下，玻璃可保持完好。钢化玻璃的弹性比普通玻璃大得多，一块1200mm×350mm×...
