《安全管理》之耐腐蚀复合材料管道——增强塑料复合管道 VIP免费

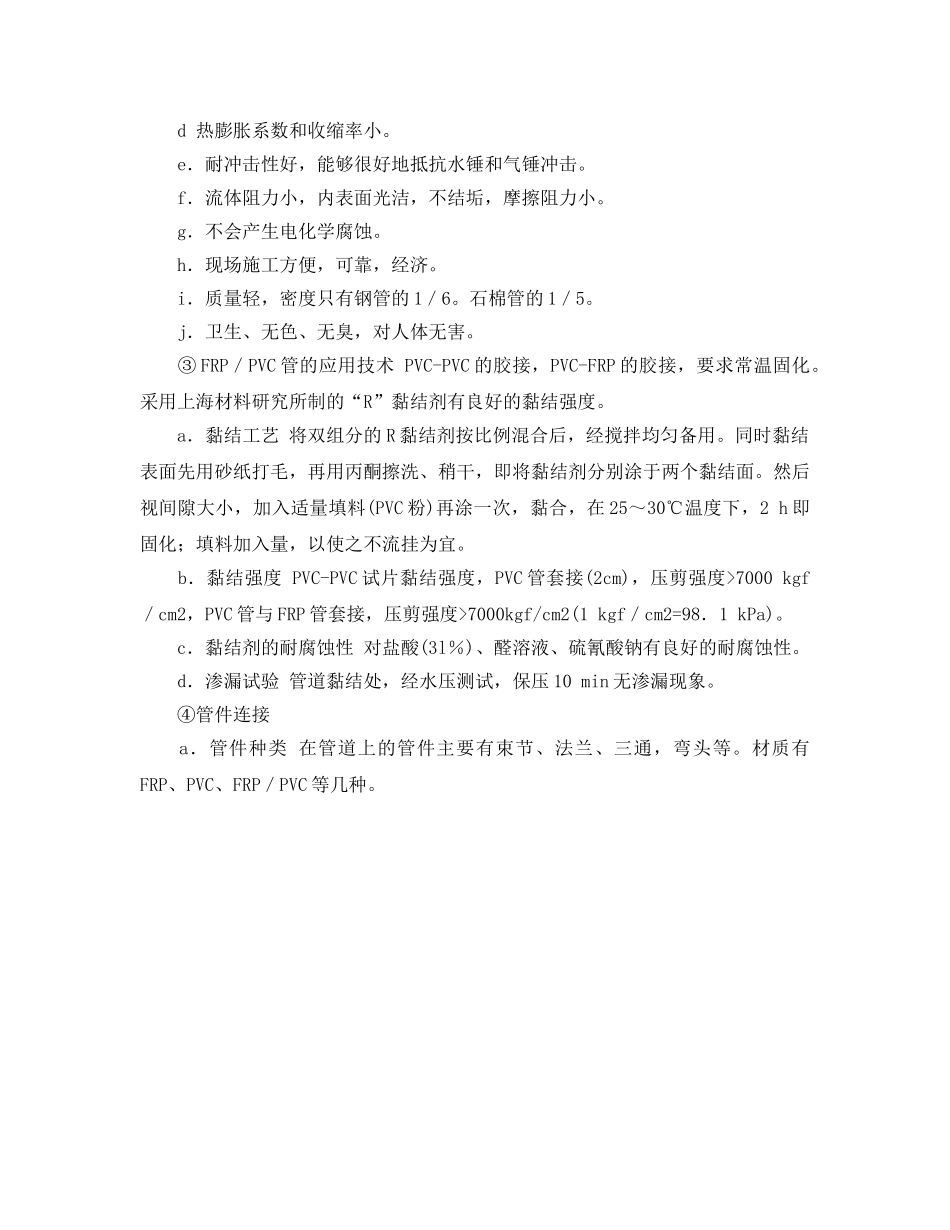

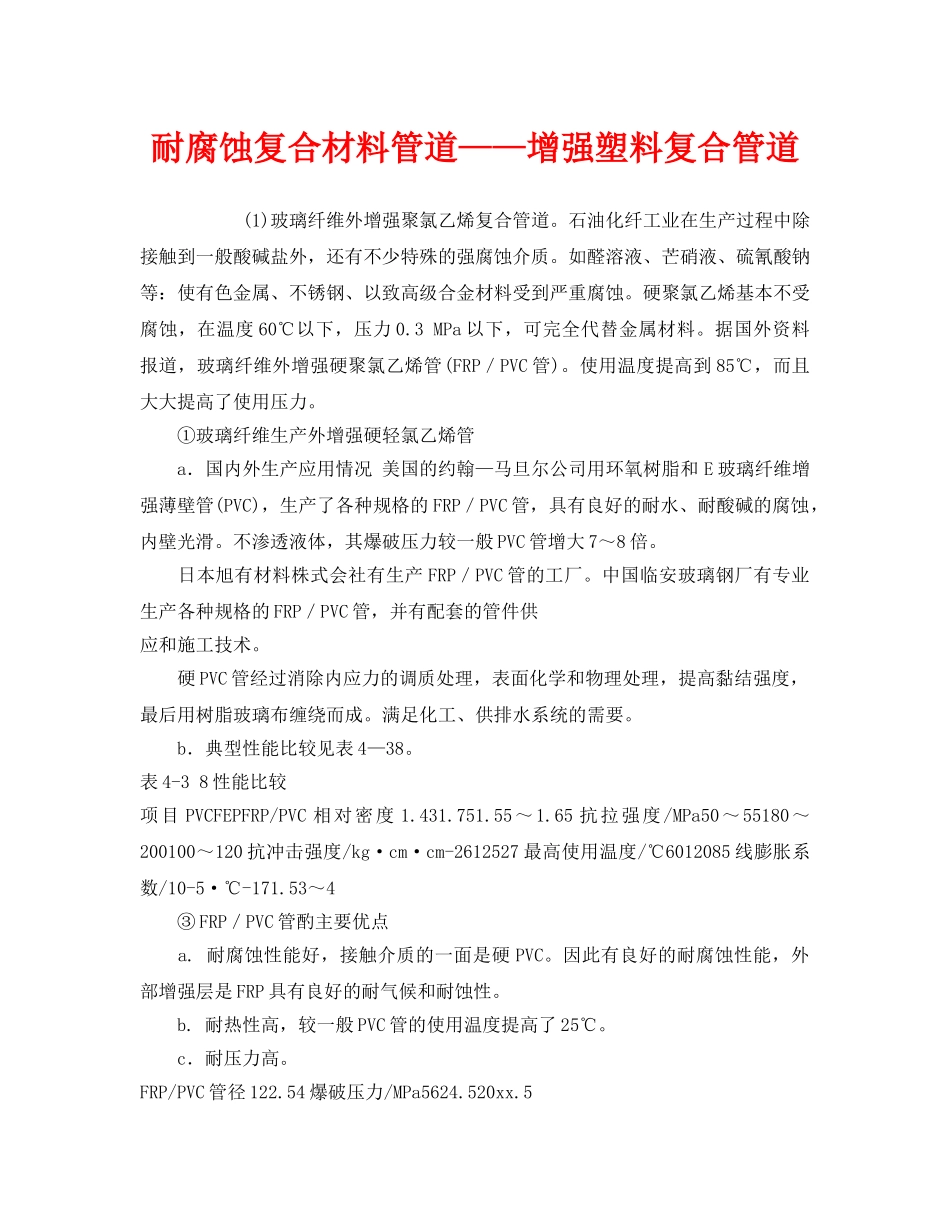

耐腐蚀复合材料管道——增强塑料复合管道(1)玻璃纤维外增强聚氯乙烯复合管道。石油化纤工业在生产过程中除接触到一般酸碱盐外，还有不少特殊的强腐蚀介质。如醛溶液、芒硝液、硫氰酸钠等：使有色金属、不锈钢、以致高级合金材料受到严重腐蚀。硬聚氯乙烯基本不受腐蚀，在温度60℃以下，压力0.3MPa以下，可完全代替金属材料。据国外资料报道，玻璃纤维外增强硬聚氯乙烯管(FRP／PVC管)。使用温度提高到85℃，而且大大提高了使用压力。①玻璃纤维生产外增强硬轻氯乙烯管a．国内外生产应用情况美国的约翰—马旦尔公司用环氧树脂和E玻璃纤维增强薄壁管(PVC)，生产了各种规格的FRP／PVC管，具有良好的耐水、耐酸碱的腐蚀，内壁光滑。不渗透液体，其爆破压力较一般PVC管增大7～8倍。日本旭有材料株式会社有生产FRP／PVC管的工厂。中国临安玻璃钢厂有专业生产各种规格的FRP／PVC管，并有配套的管件供应和施工技术。硬PVC管经过消除内应力的调质处理，表面化学和物理处理，提高黏结强度，最后用树脂玻璃布缠绕而成。满足化工、供排水系统的需要。b．典型性能比较见表4—38。表4-38性能比较项目PVCFEPFRP/PVC相对密度1.431.751.55～1.65抗拉强度/MPa50～55180～200100～120抗冲击强度/kg·cm·cm-2612527最高使用温度/℃6012085线膨胀系数/10-5·℃-171.53～4③FRP／PVC管酌主要优点a.耐腐蚀性能好，接触介质的一面是硬PVC。因此有良好的耐腐蚀性能，外部增强层是FRP具有良好的耐气候和耐蚀性。b.耐热性高，较一般PVC管的使用温度提高了25℃。c．耐压力高。FRP/PVC管径122.54爆破压力/MPa5624.520xx.5d热膨胀系数和收缩率小。e．耐冲击性好，能够很好地抵抗水锤和气锤冲击。f．流体阻力小，内表面光洁，不结垢，摩擦阻力小。g．不会产生电化学腐蚀。h．现场施工方便，可靠，经济。i．质量轻，密度只有钢管的1／6。石棉管的1／5。j．卫生、无色、无臭，对人体无害。③FRP／PVC管的应用技术PVC-PVC的胶接，PVC-FRP的胶接，要求常温固化。采用上海材料研究所制的“R”黏结剂有良好的黏结强度。a．黏结工艺将双组分的R黏结剂按比例混合后，经搅拌均匀备用。同时黏结表面先用砂纸打毛，再用丙酮擦洗、稍干，即将黏结剂分别涂于两个黏结面。然后视间隙大小，加入适量填料(PVC粉)再涂一次，黏合，在25～30℃温度下，2h即固化；填料加入量，以使之不流挂为宜。b．黏结强度PVC-PVC试片黏结强度，PVC管套接(2cm)，压剪强度>7000kgf／cm2，PVC管与FRP管套接，压剪强度>7000kgf/cm2(1kgf／cm2=98．1kPa)。c．黏结剂的耐腐蚀性对盐酸(3l％)、醛溶液、硫氰酸钠有良好的耐腐蚀性。d．渗漏试验管道黏结处，经水压测试，保压10min无渗漏现象。④管件连接a．管件种类在管道上的管件主要有束节、法兰、三通，弯头等。材质有FRP、PVC、FRP／PVC等几种。
