自动埋弧焊质量缺陷原因分析报告 VIP免费

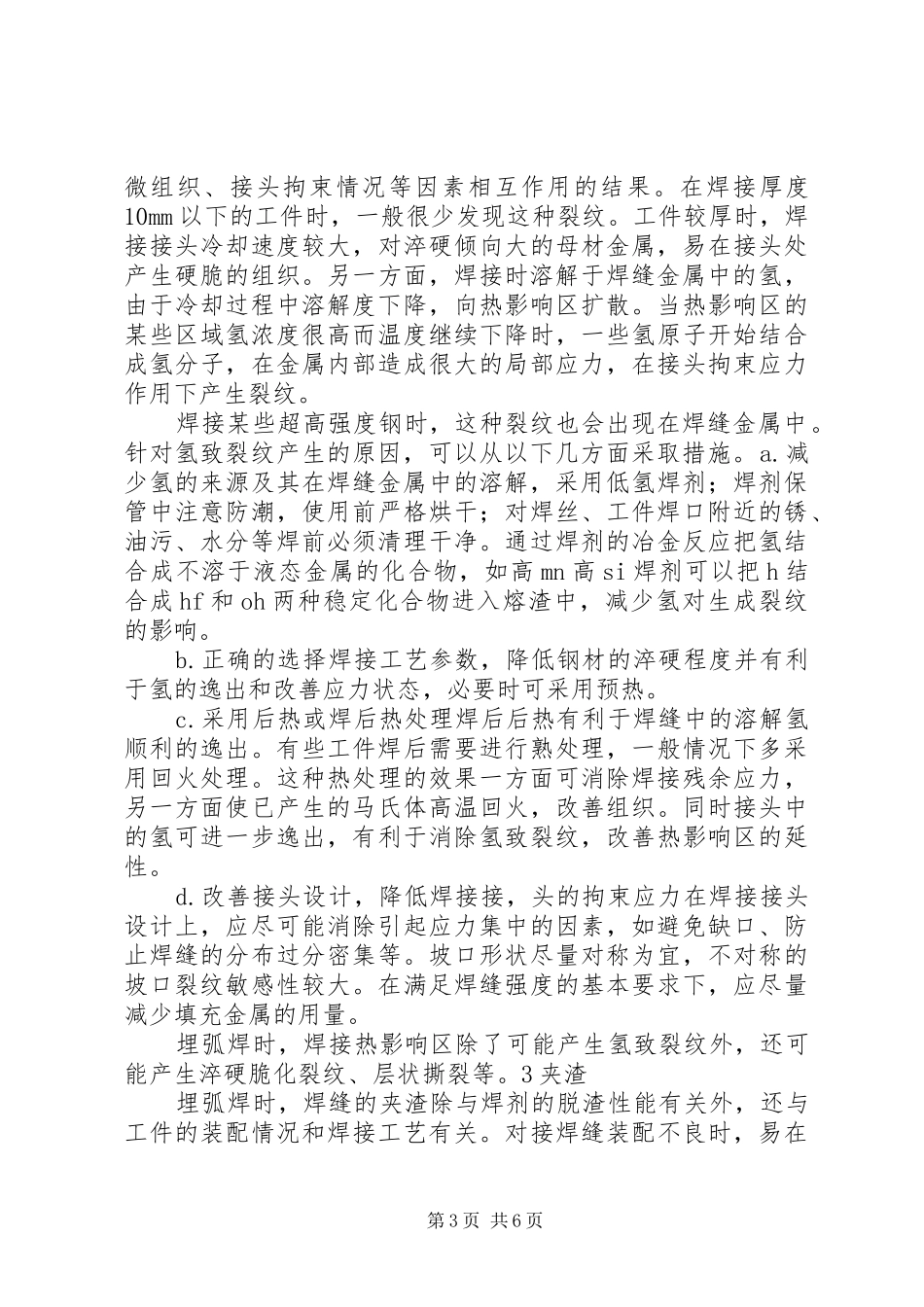

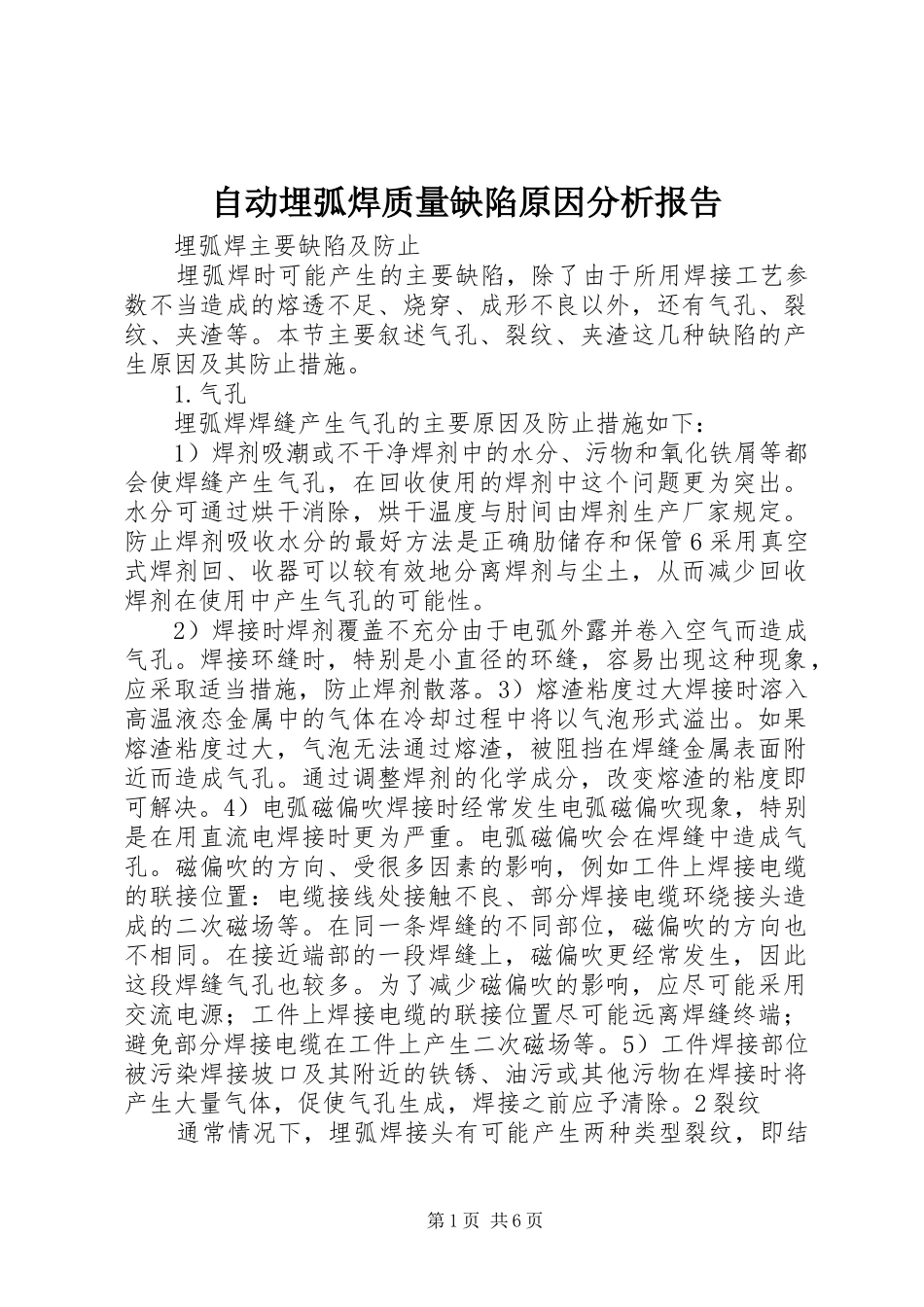

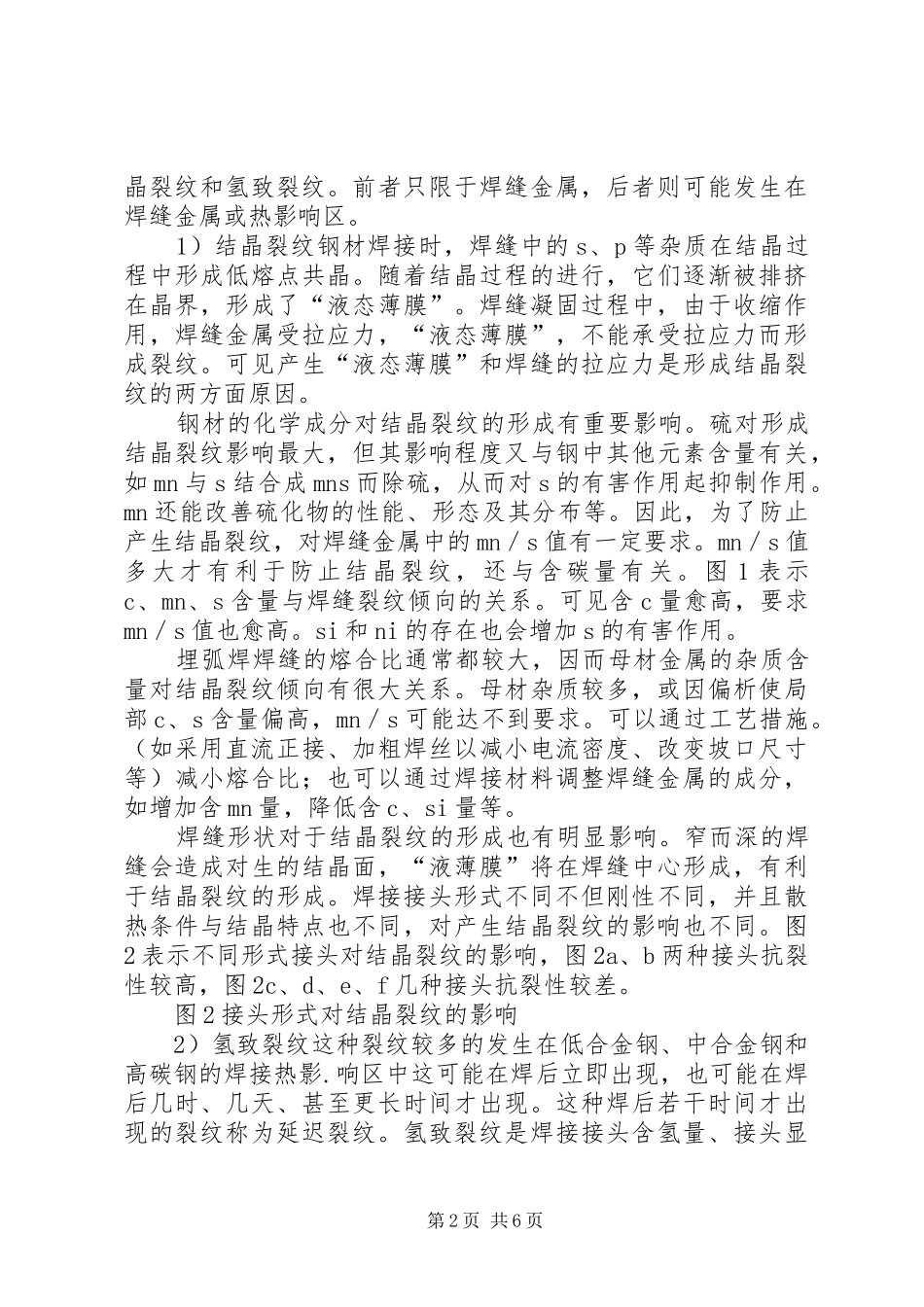

自动埋弧焊质量缺陷原因分析报告埋弧焊主要缺陷及防止埋弧焊时可能产生的主要缺陷，除了由于所用焊接工艺参数不当造成的熔透不足、烧穿、成形不良以外，还有气孔、裂纹、夹渣等。本节主要叙述气孔、裂纹、夹渣这几种缺陷的产生原因及其防止措施。1.气孔埋弧焊焊缝产生气孔的主要原因及防止措施如下：1）焊剂吸潮或不干净焊剂中的水分、污物和氧化铁屑等都会使焊缝产生气孔，在回收使用的焊剂中这个问题更为突出。水分可通过烘干消除，烘干温度与肘间由焊剂生产厂家规定。防止焊剂吸收水分的最好方法是正确肋储存和保管6采用真空式焊剂回、收器可以较有效地分离焊剂与尘土，从而减少回收焊剂在使用中产生气孔的可能性。2）焊接时焊剂覆盖不充分由于电弧外露并卷入空气而造成气孔。焊接环缝时，特别是小直径的环缝，容易出现这种现象，应采取适当措施，防止焊剂散落。3）熔渣粘度过大焊接时溶入高温液态金属中的气体在冷却过程中将以气泡形式溢出。如果熔渣粘度过大，气泡无法通过熔渣，被阻挡在焊缝金属表面附近而造成气孔。通过调整焊剂的化学成分，改变熔渣的粘度即可解决。4）电弧磁偏吹焊接时经常发生电弧磁偏吹现象，特别是在用直流电焊接时更为严重。电弧磁偏吹会在焊缝中造成气孔。磁偏吹的方向、受很多因素的影响，例如工件上焊接电缆的联接位置：电缆接线处接触不良、部分焊接电缆环绕接头造成的二次磁场等。在同一条焊缝的不同部位，磁偏吹的方向也不相同。在接近端部的一段焊缝上，磁偏吹更经常发生，因此这段焊缝气孔也较多。为了减少磁偏吹的影响，应尽可能采用交流电源；工件上焊接电缆的联接位置尽可能远离焊缝终端；避免部分焊接电缆在工件上产生二次磁场等。5）工件焊接部位被污染焊接坡口及其附近的铁锈、油污或其他污物在焊接时将产生大量气体，促使气孔生成，焊接之前应予清除。2裂纹通常情况下，埋弧焊接头有可能产生两种类型裂纹，即结第1页共6页晶裂纹和氢致裂纹。前者只限于焊缝金属，后者则可能发生在焊缝金属或热影响区。1）结晶裂纹钢材焊接时，焊缝中的s、p等杂质在结晶过程中形成低熔点共晶。随着结晶过程的进行，它们逐渐被排挤在晶界，形成了“液态薄膜”。焊缝凝固过程中，由于收缩作用，焊缝金属受拉应力，“液态薄膜”，不能承受拉应力而形成裂纹。可见产生“液态薄膜”和焊缝的拉应力是形成结晶裂纹的两方面原因。钢材的化学成分对结晶裂纹的形成有重要影响。硫对形成结晶裂纹影响最大，但其影响程度又与钢中其他元素含量有关，如mn与s结合成mns而除硫，从而对s的有害作用起抑制作用。mn还能改善硫化物的性能、形态及其分布等。因此，为了防止产生结晶裂纹，对焊缝金属中的mn／s值有一定要求。mn／s值多大才有利于防止结晶裂纹，还与含碳量有关。图1表示c、mn、s含量与焊缝裂纹倾向的关系。可见含c量愈高，要求mn／s值也愈高。si和ni的存在也会增加s的有害作用。埋弧焊焊缝的熔合比通常都较大，因而母材金属的杂质含量对结晶裂纹倾向有很大关系。母材杂质较多，或因偏析使局部c、s含量偏高，mn／s可能达不到要求。可以通过工艺措施。（如采用直流正接、加粗焊丝以减小电流密度、改变坡口尺寸等）减小熔合比；也可以通过焊接材料调整焊缝金属的成分，如增加含mn量，降低含c、si量等。焊缝形状对于结晶裂纹的形成也有明显影响。窄而深的焊缝会造成对生的结晶面，“液薄膜”将在焊缝中心形成，有利于结晶裂纹的形成。焊接接头形式不同不但刚性不同，并且散热条件与结晶特点也不同，对产生结晶裂纹的影响也不同。图2表示不同形式接头对结晶裂纹的影响，图2a、b两种接头抗裂性较高，图2c、d、e、f几种接头抗裂性较差。图2接头形式对结晶裂纹的影响2）氢致裂纹这种裂纹较多的发生在低合金钢、中合金钢和高碳钢的焊接热影.响区中这可能在焊后立即出现，也可能在焊后几时、几天、甚至更长时间才出现。这种焊后若干时间才出现的裂纹称为延迟裂纹。氢致裂纹是焊接接头含氢量、接头显第2页共6页微组织、接头拘束情况等因素相互作用的结果。在焊接厚度10mm以下的工件时，一般很少发现这种裂纹。工件较厚时，焊接接头冷却速度较大，对淬硬倾向大的母材金属，...
