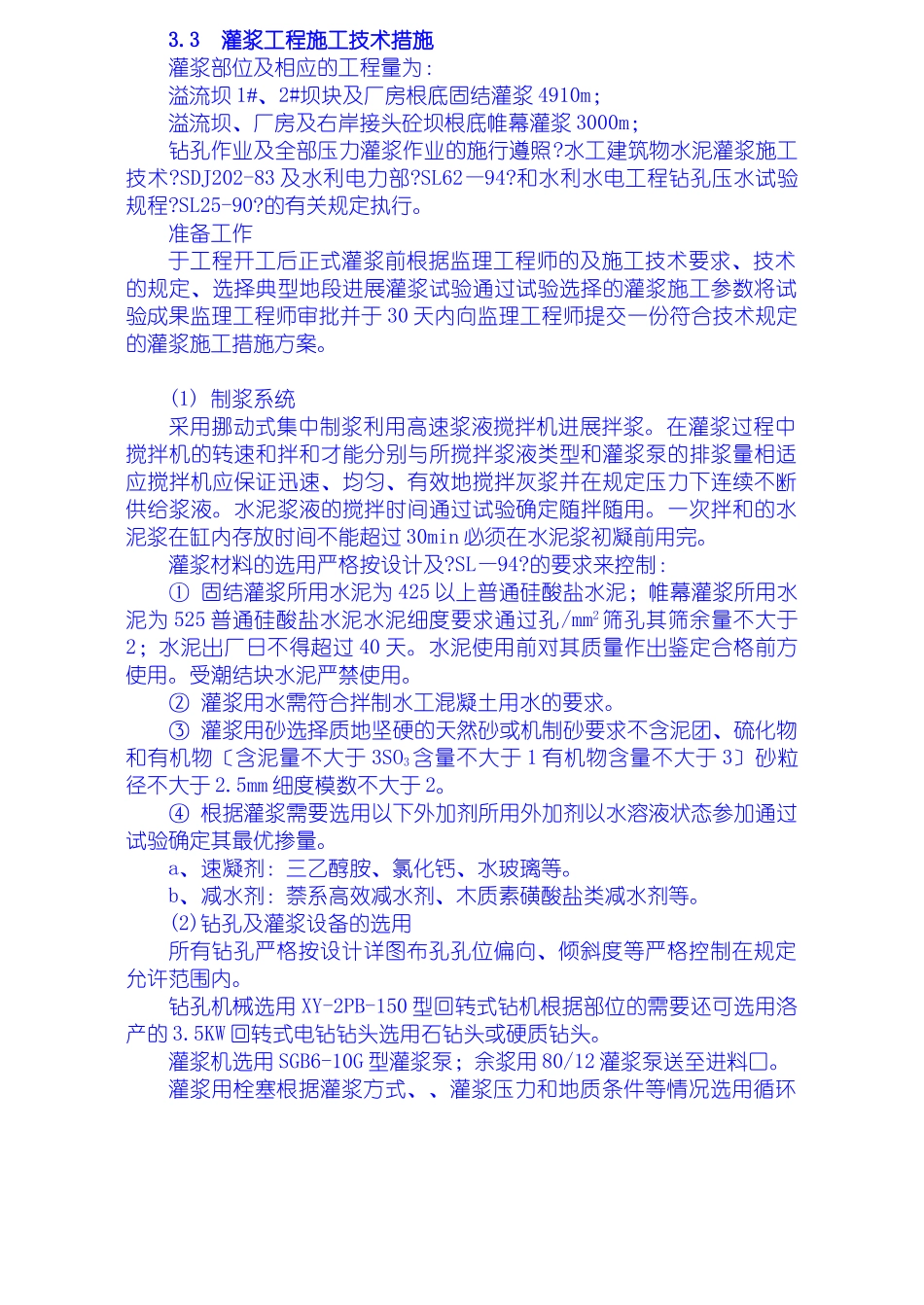

3.3灌浆工程施工技术措施灌浆部位及相应的工程量为：溢流坝1#、2#坝块及厂房根底固结灌浆4910m；溢流坝、厂房及右岸接头砼坝根底帷幕灌浆3000m；钻孔作业及全部压力灌浆作业的施行遵照?水工建筑物水泥灌浆施工技术?SDJ202-83及水利电力部?SL62—94?和水利水电工程钻孔压水试验规程?SL25-90?的有关规定执行。准备工作于工程开工后正式灌浆前根据监理工程师的及施工技术要求、技术的规定、选择典型地段进展灌浆试验通过试验选择的灌浆施工参数将试验成果监理工程师审批并于30天内向监理工程师提交一份符合技术规定的灌浆施工措施方案。(1)制浆系统采用挪动式集中制浆利用高速浆液搅拌机进展拌浆。在灌浆过程中搅拌机的转速和拌和才能分别与所搅拌浆液类型和灌浆泵的排浆量相适应搅拌机应保证迅速、均匀、有效地搅拌灰浆并在规定压力下连续不断供给浆液。水泥浆液的搅拌时间通过试验确定随拌随用。一次拌和的水泥浆在缸内存放时间不能超过30min必须在水泥浆初凝前用完。灌浆材料的选用严格按设计及?SL—94?的要求来控制：①固结灌浆所用水泥为425以上普通硅酸盐水泥；帷幕灌浆所用水泥为525普通硅酸盐水泥水泥细度要求通过孔/mm2筛孔其筛余量不大于2；水泥出厂日不得超过40天。水泥使用前对其质量作出鉴定合格前方使用。受潮结块水泥严禁使用。②灌浆用水需符合拌制水工混凝土用水的要求。③灌浆用砂选择质地坚硬的天然砂或机制砂要求不含泥团、硫化物和有机物〔含泥量不大于3SO3含量不大于1有机物含量不大于3〕砂粒径不大于2.5mm细度模数不大于2。④根据灌浆需要选用以下外加剂所用外加剂以水溶液状态参加通过试验确定其最优掺量。a、速凝剂：三乙醇胺、氯化钙、水玻璃等。b、减水剂：萘系高效减水剂、木质素磺酸盐类减水剂等。(2)钻孔及灌浆设备的选用所有钻孔严格按设计详图布孔孔位偏向、倾斜度等严格控制在规定允许范围内。钻孔机械选用XY-2PB-150型回转式钻机根据部位的需要还可选用洛产的3.5KW回转式电钻钻头选用石钻头或硬质钻头。灌浆机选用SGB6-10G型灌浆泵；余浆用80/12灌浆泵送至进料口。灌浆用栓塞根据灌浆方式、、灌浆压力和地质条件等情况选用循环式和纯压式两种。所用的灌浆设备需经常维护保养保证其工作状态良好。机械设备装备见下表序名称规格型数量备注1浆液搅拌机2×200台42地质钻机XY-2PB-150台33电钻3.5KW台34空压机YV-3/8台15柱塞高压水泵3W-6B2台16水泵2.8kw台47高压风台18灌浆机SGB6-10G台49砂浆泵C232〔15/100〕台410泥浆泵BW250/50台111交流电焊机BX3-300台312灌浆自动记录仪SKP-II台213轻便测斜仪KXP-1台114手推车台10〔3〕灌浆①固结灌浆固结灌浆在根底砼浇筑一定厚度满足设计的要求且砼强度到达设计强度的50以上后进展。所有固结灌浆钻孔按施工详图的规定布孔如有特殊原因在获得监理工程师的同意后开孔位置可有不大于100mm的偏向开孔角度误差不大于50孔深、孔径按设计要求进展实际孔位做好记录有待备查。钻孔终孔后用高压风将孔内粉尘或积水去除干净将灌浆塞塞在混凝土岩石接触缝下0.5m射浆距孔底0.5m进展裂隙冲洗。冲洗完毕选取不少于总数10的孔进展压水试验。水灰比采用5:1、3:1、2:1、1:1等4个重量比级。灌浆时以5:1开灌而后由稀变浓逐级改变不得越级。浆液配比变换原那么严格按?SL62—94?的有关规定执行。固结灌浆分序按坝块隔孔分序每坝块的一序孔闭浆后随后进展二序孔的灌浆采用全孔一次灌浆法。吸浆量大时采用一泵一孔灌注吸浆量小时可采用群孔联灌联灌孔数不多于2个孔位保持对称并严格控制压力以防盖重抬动。固结灌浆压力一般情况下采用0.2Mpa可视不同地段和孔深根据设计和监理工程师于0.1~0.3之间采用。当灌浆压力保持不变注入率持续减少时；或注入率不变压力持续升高时灌浆工作应持续下去不改变水灰比。灌浆工作须连续进展假设因故中断必须马上处理尽早恢复灌浆假如中断超过30min那么对钻孔进展压力水冲洗；假如冲洗无效那么需扫孔而后重新复浆如恢复灌浆后吸浆量急剧减少且在极短时间内停顿吸浆那么该段灌浆视为不合格。在灌浆过程中如发现冒浆、串浆、回浆变浓等特殊情况按?SL62—94?的有关规定处理并将采取的措施监理工程师。在规定压力下...
