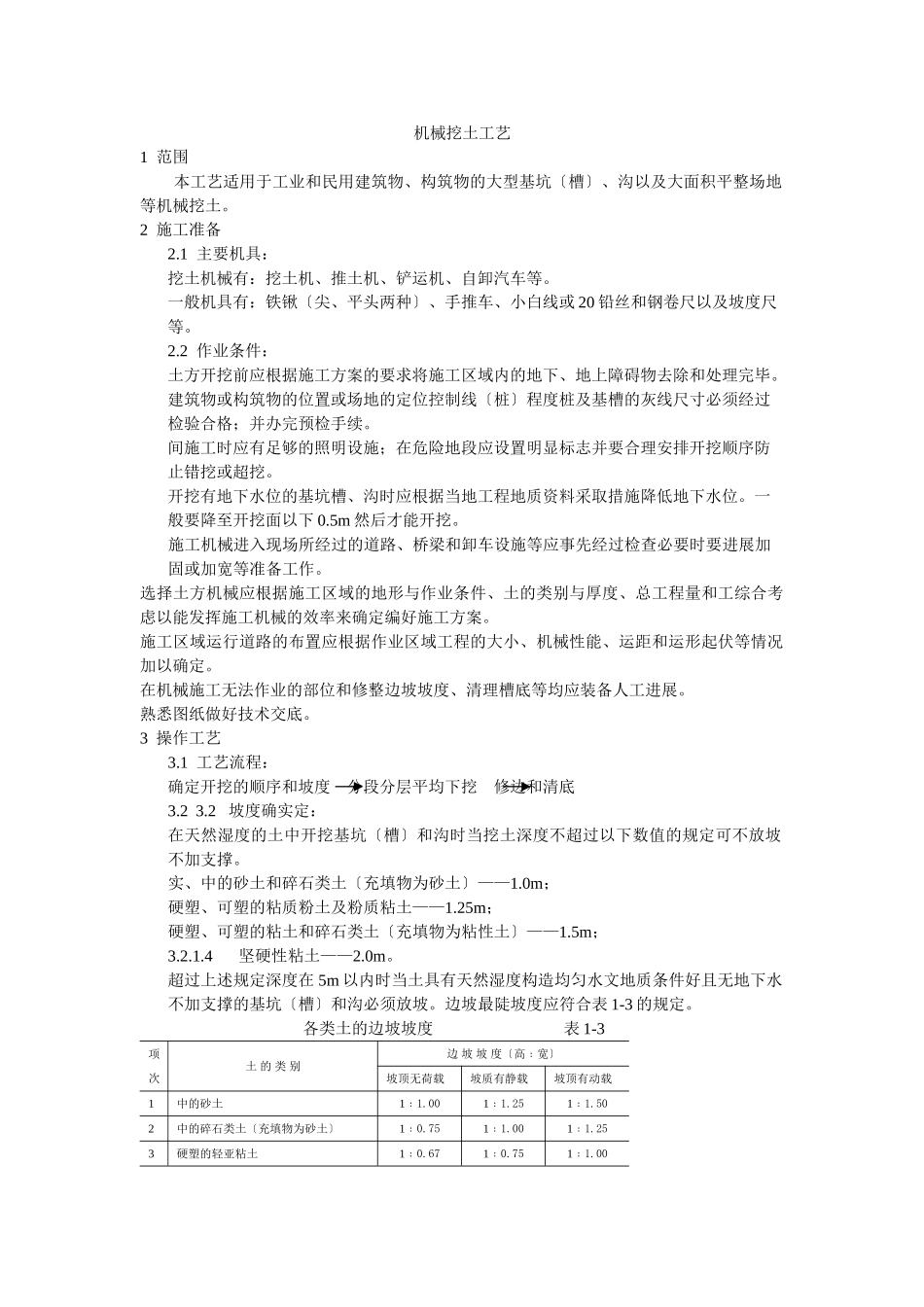

机械挖土工艺1范围本工艺适用于工业和民用建筑物、构筑物的大型基坑〔槽〕、沟以及大面积平整场地等机械挖土。2施工准备2.1主要机具:挖土机械有:挖土机、推土机、铲运机、自卸汽车等。一般机具有:铁锹〔尖、平头两种〕、手推车、小白线或20铅丝和钢卷尺以及坡度尺等。2.2作业条件:土方开挖前应根据施工方案的要求将施工区域内的地下、地上障碍物去除和处理完毕。建筑物或构筑物的位置或场地的定位控制线〔桩〕程度桩及基槽的灰线尺寸必须经过检验合格;并办完预检手续。间施工时应有足够的照明设施;在危险地段应设置明显标志并要合理安排开挖顺序防止错挖或超挖。开挖有地下水位的基坑槽、沟时应根据当地工程地质资料采取措施降低地下水位。一般要降至开挖面以下0.5m然后才能开挖。施工机械进入现场所经过的道路、桥梁和卸车设施等应事先经过检查必要时要进展加固或加宽等准备工作。选择土方机械应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工综合考虑以能发挥施工机械的效率来确定编好施工方案。施工区域运行道路的布置应根据作业区域工程的大小、机械性能、运距和运形起伏等情况加以确定。在机械施工无法作业的部位和修整边坡坡度、清理槽底等均应装备人工进展。熟悉图纸做好技术交底。3操作工艺3.1工艺流程:确定开挖的顺序和坡度分段分层平均下挖修边和清底3.23.2坡度确实定:在天然湿度的土中开挖基坑〔槽〕和沟时当挖土深度不超过以下数值的规定可不放坡不加支撑。实、中的砂土和碎石类土〔充填物为砂土〕——1.0m;硬塑、可塑的粘质粉土及粉质粘土——1.25m;硬塑、可塑的粘土和碎石类土〔充填物为粘性土〕——1.5m;3.2.1.4坚硬性粘土——2.0m。超过上述规定深度在5m以内时当土具有天然湿度构造均匀水文地质条件好且无地下水不加支撑的基坑〔槽〕和沟必须放坡。边坡最陡坡度应符合表1-3的规定。各类土的边坡坡度表1-3项次土的类别边坡坡度〔高﹕宽〕坡顶无荷载坡质有静载坡顶有动载1中的砂土1﹕1.001﹕1.251﹕1.502中的碎石类土〔充填物为砂土〕1﹕0.751﹕1.001﹕1.253硬塑的轻亚粘土1﹕0.671﹕0.751﹕1.004中的碎石类土〔充填物为粘性土〕1﹕0.501﹕0.671﹕0.755硬塑的亚粘土、粘土1﹕0.331﹕0.501﹕0.676老黄土1﹕0.101﹕0.251﹕0.337软土〔经井点降水后〕1﹕1.00注:当有成熟经历时可不受本表限制。3.2.3使用时间较长的临时性挖方边坡坡度应根据工程地质和边坡高度结合当地同类土体的稳定坡度值确定。如地质条件好土〔岩〕质较均匀高度在10m以内的临时性挖方边坡坡度应按表1-4确定:各类土的挖方边坡坡度表1-4项次土的类别边坡坡度〔高﹕宽〕1砂土〔不包括细砂、粉砂〕1﹕1.25~1﹕1.152一般粘性土坚硬1﹕0.75~1﹕1.00硬塑1﹕1.0~1﹕1.253碎石类土充填坚硬、硬塑性粘土1﹕0.5~1﹕1.00充填砂土1﹕1.00~1﹕1.50注:有成熟施工经历时可不受本表限制。3.2.4挖方经过不同类别土〔岩〕层或深度超过10m时其边坡可做成折线形或台阶形。3.2.5城挖方因邻近建筑物限制而采用护坡桩时可以不放坡但要有护坡桩的施工方案。3.3开挖基坑〔槽〕或沟时应合理确定开挖顺序、道路及开挖深度。采用推土机开挖大型基坑〔槽〕时一般应从两端或顶端开场〔纵向〕推土把土堆向中部或顶端暂时堆积然后再横向将土推离基坑〔槽〕的两侧。采用铲运机开挖大型基坑〔槽〕时应纵向分行、分层按照坡度线向下铲挖但每层的中心线地段应比两边稍高一些以防积水。采用反铲、拉铲挖土机开挖基坑〔槽〕或沟时其施工有两种;端头挖土法:挖土机从基坑〔槽〕或沟的端头以倒退行驶的进展开挖。自卸汽车配置在挖土机的两侧装运土。侧向挖土法:挖土机一面沿着基坑〔槽〕或沟的一侧挪动自卸汽车在另一侧装运土。挖土机沿挖方边缘挪动时机械间隔边坡上缘的宽度不得小于基坑〔槽〕或沟深度的1/2。如挖土深度超过5m时应按专业性施工方案来确定。3.4土方开挖宜从上到下分层分段依次进展。随时作成一定坡势以利泄水。在开挖过程中应随时检查槽壁和边坡的状态。深度大于1.5m时根据土质变化情况应做好基坑〔槽〕或沟的支撑准备以防坍陷。开挖基坑〔槽〕和沟不得挖至设计标高以下如不能准确地挖至设...
