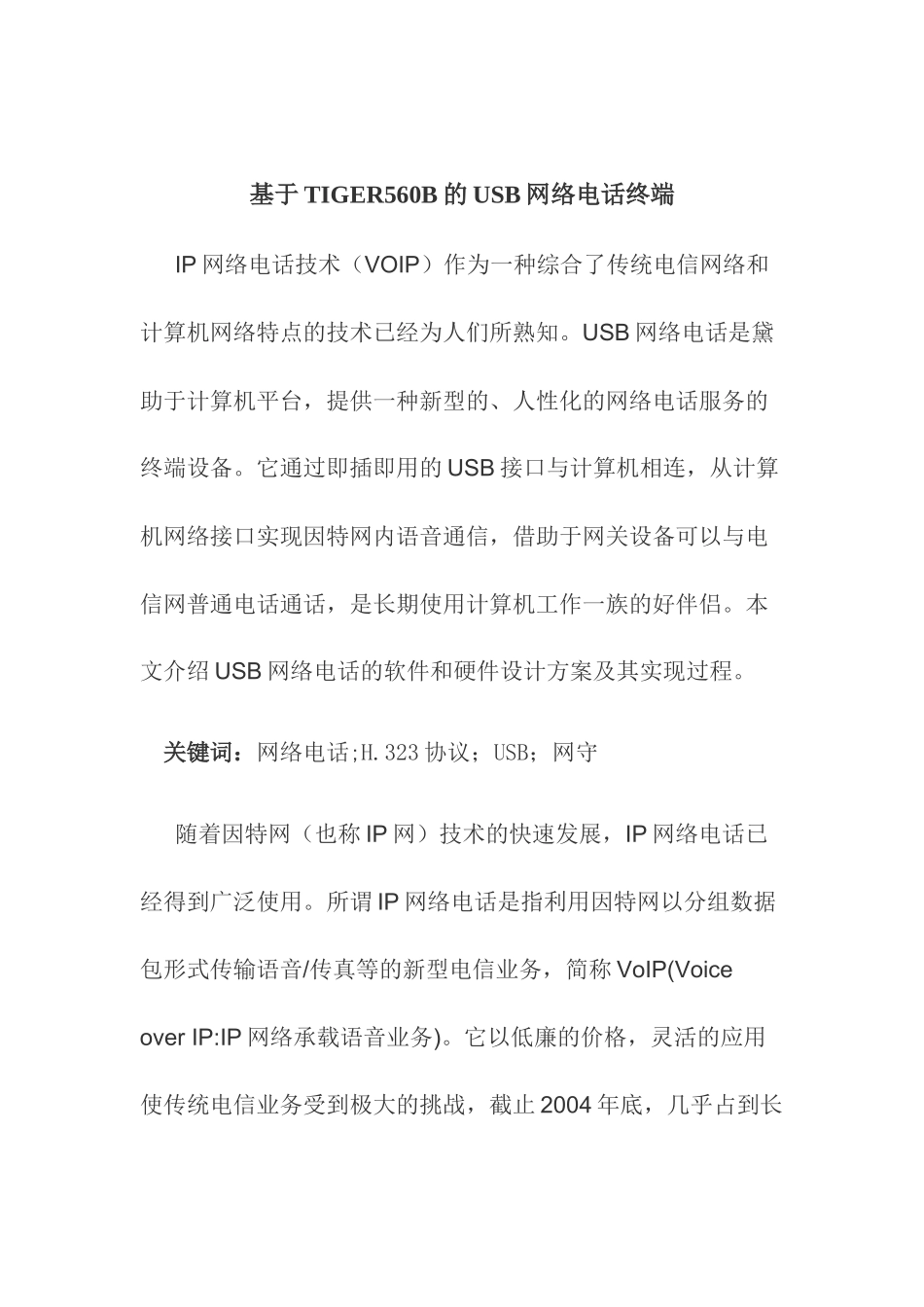

基于TIGER560B的USB网络电话终端IP网络电话技术（VOIP）作为一种综合了传统电信网络和计算机网络特点的技术已经为人们所熟知。USB网络电话是黛助于计算机平台，提供一种新型的、人性化的网络电话服务的终端设备。它通过即插即用的USB接口与计算机相连，从计算机网络接口实现因特网内语音通信，借助于网关设备可以与电信网普通电话通话，是长期使用计算机工作一族的好伴侣。本文介绍USB网络电话的软件和硬件设计方案及其实现过程。关键词：网络电话;H.323协议；USB；网守随着因特网（也称IP网）技术的快速发展，IP网络电话已经得到广泛使用。所谓IP网络电话是指利用因特网以分组数据包形式传输语音/传真等的新型电信业务，简称VoIP(VoiceoverIP:IP网络承载语音业务)。它以低廉的价格，灵活的应用使传统电信业务受到极大的挑战，截止2004年底，几乎占到长途业务量的50%。当然，这主要指各大电信运营商推广IP电话卡形式的IP电话长途业务，其特点是接入部分使用传统电信终端（如电话机、手机），以特殊号码形式识别（179XX），在主干线上以分组的数据包的形式在因特网上传输话音。本文介绍基于TIGER560B的USB网络电话终端（以下简称USB网络电话），它采用即插即用的USB接口与计算机相连，不需要借助传统电信终端，就可以直接接入因特网。不仅可以拨打长途电话，而且还可以拨打市话。如果用在局域网或者虚拟局域网内，通话完全免费。在因特网普及的今天，使用USB网络电话能为大中型企业事业单位节约大量话费。1TIGER560B控制器早期在计算机上实现话音通信主要采用纯软件形式，借助于网卡连接因特网，声卡通过麦克风和音响实现话音的输入与输出。但缺点首先是接听或拨打电话都要操作计算机键盘，不仅复杂而且不符合人们使用电话的习惯；其次是来话从音箱播出既泄漏隐私又影响他人工作；还有，通话质量差，易产生回音。基于TIGER560B的USB网络电话终端可以克服上述缺点。TIGER560B是TigerJetNetwork公司研制的专门用于低成本、高话音质量的VoIP处理器，内部包含USB接口。它的集成度很高，内部集成有很多功能模块，外部仅需少量元件就可实现VoIP功能。TIGER560B的功能及外围引脚如图1所示。TIGER560B的主要组成部分有控制逻辑、音频通道、USB接口、通常I/O接口、外设接口和配置控制接口。控制逻辑是电路的核心，内含专用处理器，用来协调整个电路的工作；音频通道连接外部音频编解码器，完成音频PCM数据流的输入与输出；USB接口与计算机的USB接口连接，配置控制TIGER560B芯片及TIGER560B连接的编解码器，同时接收和发送计算机侧音频数据流，具有桥接通信作用；通用I/O接口可以控制指示灯、振铃、液晶显示；外设接口接收键盘号码和连接编解码器；配置控制接口采用硬件连接对TIGER560B在不同工作模式进行配置，以便加载不同的驱动程序。TIGER560B的功能如下：●支持键盘扫描、液晶显示驱动、电话接口（SLIC）；●支持H.323协议和SIP协议，实现全部VoIP功能；●不必安装驱动，因为驱动都已经嵌入到Windows操作系统中；●能够实现PC到PC的点对点通话，实现因特网内IP电话，通过网关实现与传统电话通话；●支持USB供电节电模式和远端唤醒功能；●音频功能支持USB音频类设备模式；使用Windows音频USB驱动；支持8bitμ-Law编解码器接口；支持音量调节、闭音控制；●PCM接口支持SiliconLabs公司的Si3210用户接口电路，华邦公司的W681511型音频编解码器和Motorola公司的MC145480型音频编解码器；支持TDM、IOM2、GCI；长帧模式和短帧模式；●USB接口全速12Mb/ps，兼容USB101协议；锁相环、MAC、PHY、收发器集成在芯片上；内有3.3V调节器；●支持SPI4线接口总线；支持外设总线接口；8bit数据总线、6根地址线、22根通用I/O线、读写复位线等；●单12MHz晶振、5V工作电压，100引脚PQFP封装。TIGER560B几乎集成了IP电话终端必备的所有功能，外部仅需连接PCM音频编解码器和键盘等就可以实现VoIP功能。2系统组成、工作原理和H.323协议2.1USB网络电话的结构图2为基于TIGER560BVoIP处理器的USB网络电话模块框图。以TIGER560B为核心的USB网络电话有3种组成形式。（1）用TIGER560B和音频编解码器（W681511）组成...
