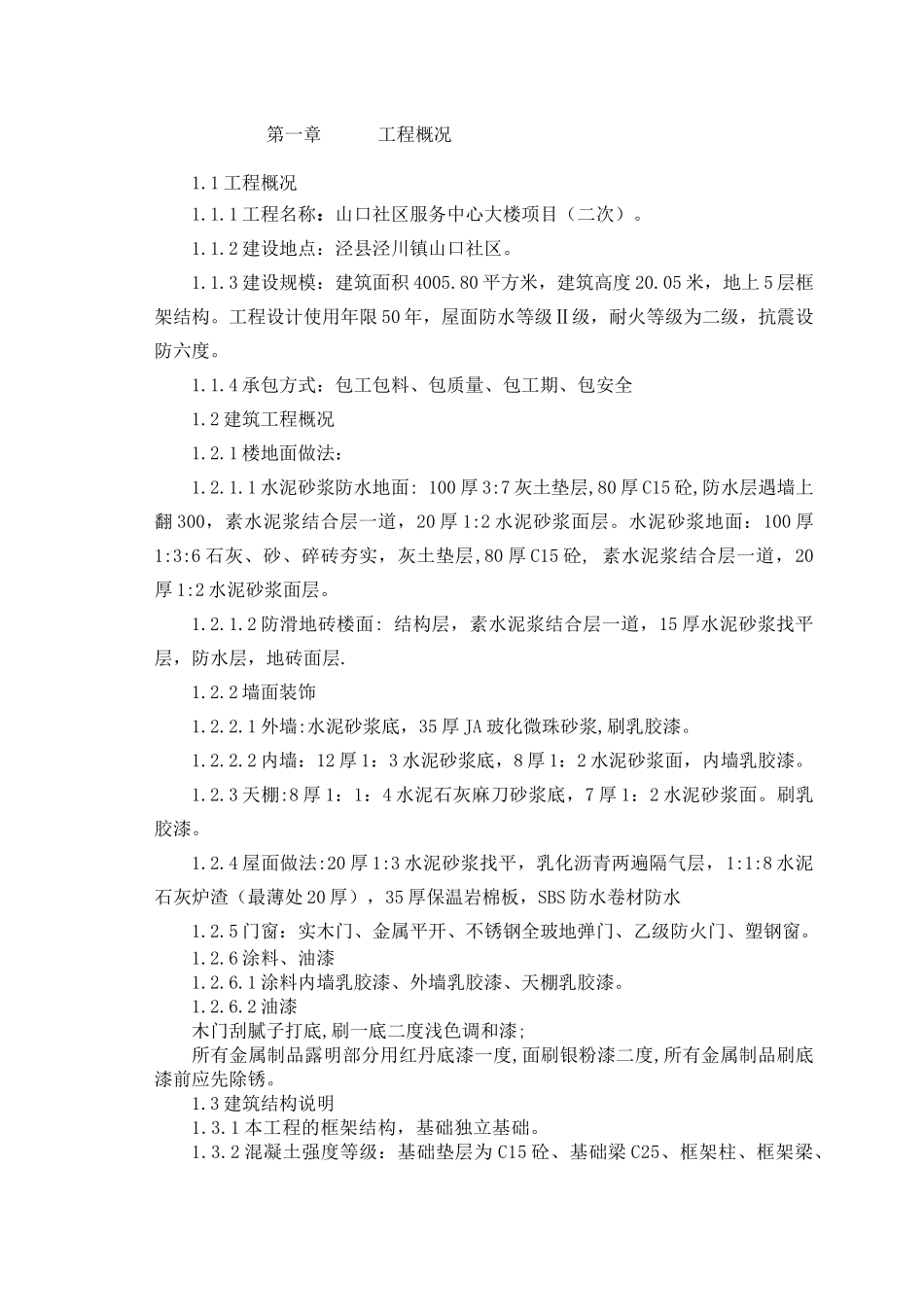

第一章工程概况1.1工程概况1.1.1工程名称：山口社区服务中心大楼项目（二次）。1.1.2建设地点：泾县泾川镇山口社区。1.1.3建设规模：建筑面积4005.80平方米，建筑高度20.05米，地上5层框架结构。工程设计使用年限50年，屋面防水等级Ⅱ级，耐火等级为二级，抗震设防六度。1.1.4承包方式：包工包料、包质量、包工期、包安全1.2建筑工程概况1.2.1楼地面做法：1.2.1.1水泥砂浆防水地面:100厚3:7灰土垫层,80厚C15砼,防水层遇墙上翻300，素水泥浆结合层一道，20厚1:2水泥砂浆面层。水泥砂浆地面：100厚1:3:6石灰、砂、碎砖夯实，灰土垫层,80厚C15砼,素水泥浆结合层一道，20厚1:2水泥砂浆面层。1.2.1.2防滑地砖楼面:结构层，素水泥浆结合层一道，15厚水泥砂浆找平层，防水层，地砖面层.1.2.2墙面装饰1.2.2.1外墙:水泥砂浆底，35厚JA玻化微珠砂浆,刷乳胶漆。1.2.2.2内墙：12厚1：3水泥砂浆底，8厚1：2水泥砂浆面，内墙乳胶漆。1.2.3天棚:8厚1：1：4水泥石灰麻刀砂浆底，7厚1：2水泥砂浆面。刷乳胶漆。1.2.4屋面做法:20厚1:3水泥砂浆找平，乳化沥青两遍隔气层，1:1:8水泥石灰炉渣（最薄处20厚），35厚保温岩棉板，SBS防水卷材防水1.2.5门窗：实木门、金属平开、不锈钢全玻地弹门、乙级防火门、塑钢窗。1.2.6涂料、油漆1.2.6.1涂料内墙乳胶漆、外墙乳胶漆、天棚乳胶漆。1.2.6.2油漆木门刮腻子打底,刷一底二度浅色调和漆;所有金属制品露明部分用红丹底漆一度,面刷银粉漆二度,所有金属制品刷底漆前应先除锈。1.3建筑结构说明1.3.1本工程的框架结构，基础独立基础。1.3.2混凝土强度等级：基础垫层为C15砼、基础梁C25、框架柱、框架梁、板C25砼。1.3.3主要建筑材料技术指标:热轧钢筋:ф-HPB235光圆钢筋fy=fy=210N/m㎡;Ф-HRB335变形钢筋fy=fy=300N/m㎡。1.3.4混凝土保护层厚度;楼面、屋面梁、柱30,板20,承台40，桩35。1.3.5砌筑工程1.3.5.1±0.000以下墙体采用M7.5水泥砂浆砌水泥免烧砖砌筑。1.3.5.2±0.000以上墙体采用M7.5混合砂浆砌MU10煤矸石烧结多空砖。1.3.6建筑物沉降观察(1)观测点平面位置,待基础施工时,根据基础施工情况结合结构平面而定;(2)观测次数:首层施工完毕即观测一次,以后每施工完一层观测一次,竣工验收以后,第一年不少于4次,第二年不少于2次,以后第年1次,直到下沉稳定为止,对于突然发生异常情况,应及时通知设计单位。1.3.7防雷接地对钢筋的联网焊接要求配合电施图施工。1.4建筑节能设计1.4.1屋面35厚岩棉板保温。1.4.2窗户选用塑钢推拉窗,中空玻璃(6+9A+6)不同朝向的传热系数不得大于规范限值.1.4.3外墙采用35厚JA玻化微珠保温层。1.5建筑电气说明：分为配电系统、弱电系统（电视管线、单元信息系统）、照明、屋顶防雷及接地系统。1.6建筑给排水：给排水管道及干粉灭火器安装等，生活给水主要采用铝塑附和管，排水主要采用硬聚氯乙烯塑管。1.7电气设备及安装、低压变配电系统、动力空调系统、消防系统、监控及弱电系统等项目另行招标确定分包单位。第二章施工部署2.1施工组织机构2.1.1、组织形式（见下图）2.1.3主要人员职责及分工1、项目经理职责分工项目经理项目技术负责人资料员：施工员：质量员：安全员：材料员：预算员：负责项目施工生产、经营管理等方面工作，完成生产计划，认真学习并贯彻国家施工政策及公司规章制度。负责质量体系在该项目的运行工作，定期召开质量会议，及时解决质量问题，落实岗位责任制，将各项指标落实到人，负责对操作人员培训，提高操作人员的技术水平。每月组织召开有关人员参加的生产会，对生产经营管理工作进行综合分析，对存在的问题制定措施，加以解决。做好与业主及外部单位的协调工作，做好土建、安装、装饰施工配合协调工作。2、项目技术负责人职责分工参与施工图预算的编制及审定工作，工程竣工后参与工程结算工作，整理设计变更、材料代用、结构试验、特种作业等经济技术鉴证资料，负责单位工程图纸的审查和交底，参与编制单位工程施工组织设计和项目质量计划，并认真贯彻。负责技术复核，隐蔽工程验收。负责贯彻执行各项专业技术，严格执行工艺标准、验收规范及质量检定标准，负责单位工程的材料试验准备工作，参加质量检查及竣工验...
