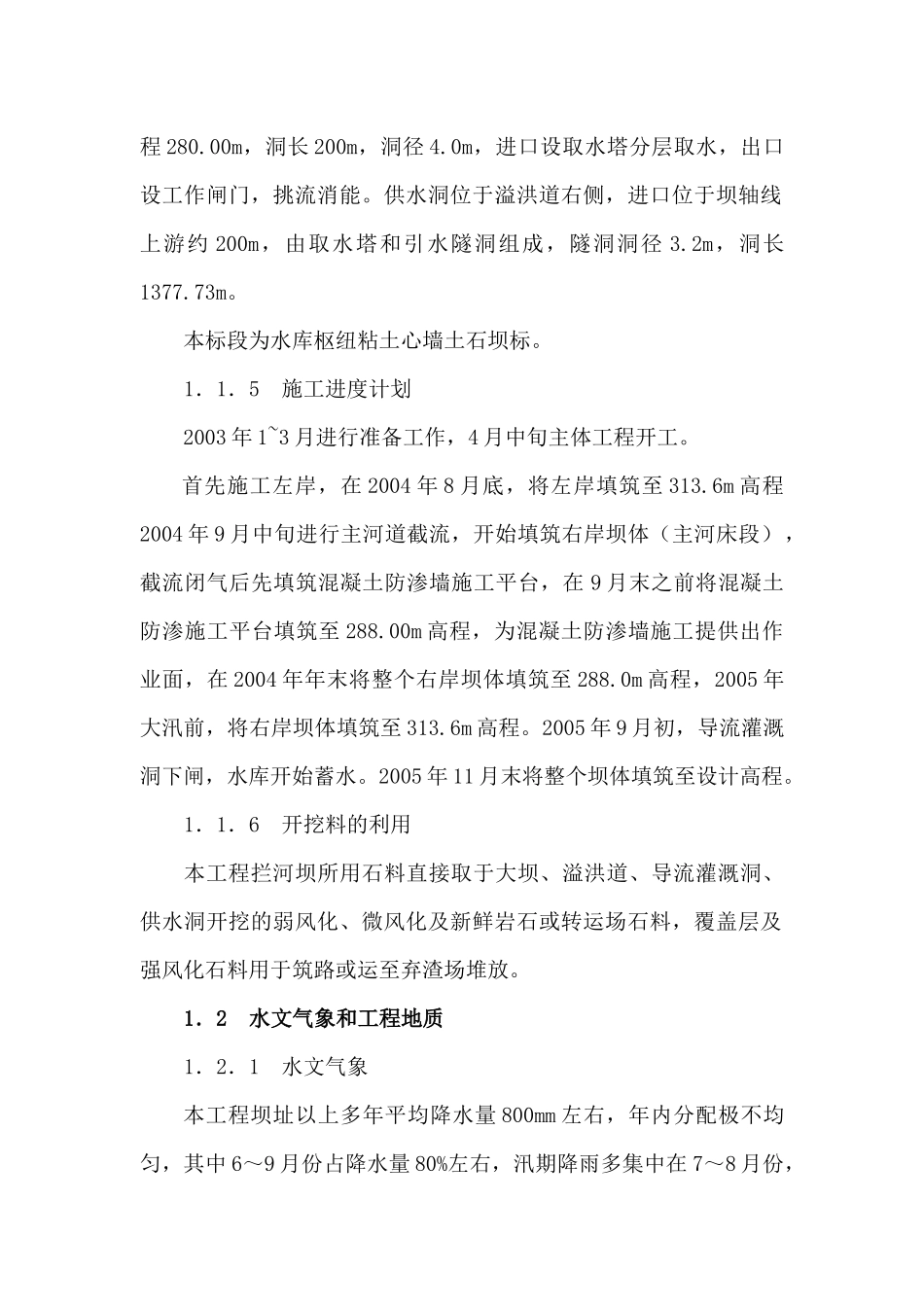

第一章施工总体说明1．1工程概况1．1．1地理位置磨盘山水库位于拉林河干流上游五常市沙河子乡沈家营村上游1.8km附近，距河口343km，坝址距哈尔滨市区约180km。坝址以上流域面积1151km2。1．1．2工程规模磨盘山水库是一座以为哈尔滨市供水为主，兼向下游沿线城镇供水并结合防洪、灌溉等综合利用的控制性水利枢纽工程。水库规模为大（Ⅱ）型，工程等别为Ⅱ等，主要建筑物为Ⅱ级，次要建筑物为Ⅲ级，临时建筑物为Ⅳ级。水库设计标准为100年一遇洪水，校核洪水为5000年一遇洪水。1．1．3库容和调节性能水库调节性能为多年调节，其总库容为5.23×108m3，调节库容3.23×108m3，死库容0.33×108m3。1．1．4工程总布置及主要建筑物水库枢纽工程由粘土心墙土石坝、右岸开敞式溢洪道、导流灌溉洞、供水洞组成。坝顶高程324.50m，坝顶长度406m，最大坝高49.9m。溢洪道紧邻右坝肩，由进口段﹑控制段﹑泄槽及挑流消能段组成，单孔，净宽12m，堰顶高程310m，设弧形闸门工作闸门和平板检修闸门。导流灌溉洞位于右坝肩与溢洪道之间，隧洞进口底高程280.00m，洞长200m，洞径4.0m，进口设取水塔分层取水，出口设工作闸门，挑流消能。供水洞位于溢洪道右侧，进口位于坝轴线上游约200m，由取水塔和引水隧洞组成，隧洞洞径3.2m，洞长1377.73m。本标段为水库枢纽粘土心墙土石坝标。1．1．5施工进度计划2003年1~3月进行准备工作，4月中旬主体工程开工。首先施工左岸，在2004年8月底，将左岸填筑至313.6m高程2004年9月中旬进行主河道截流，开始填筑右岸坝体（主河床段），截流闭气后先填筑混凝土防渗墙施工平台，在9月末之前将混凝土防渗施工平台填筑至288.00m高程，为混凝土防渗墙施工提供出作业面，在2004年年末将整个右岸坝体填筑至288.0m高程，2005年大汛前，将右岸坝体填筑至313.6m高程。2005年9月初，导流灌溉洞下闸，水库开始蓄水。2005年11月末将整个坝体填筑至设计高程。1．1．6开挖料的利用本工程拦河坝所用石料直接取于大坝、溢洪道、导流灌溉洞、供水洞开挖的弱风化、微风化及新鲜岩石或转运场石料，覆盖层及强风化石料用于筑路或运至弃渣场堆放。1．2水文气象和工程地质1．2．1水文气象本工程坝址以上多年平均降水量800mm左右，年内分配极不均匀，其中6～9月份占降水量80%左右，汛期降雨多集中在7～8月份，各时段不同重现期施工洪水成果见表1—1。表1—1施工期各时段不同重现期洪峰流量表单位：m3/s重现期时段200年100年50年20年10年5年春汛开河（4～5月）202167140127大汛（7～8月）251021001200838秋汛（9～10月）11982.09月平均流量37.228.310月平均流量28.321.44～5月日均最大流量139.9111.3坝址天然河道水位、流量详见表1—2。表1—2坝址天然河道水位流量断面水位（m）流量（m3/s）坝上100m坝址坝下100mHHH100280.08280.02280.0152280.56280.45280.4200280.80280.72280.7505281.95281.85281.7838282.80282.66282.51200283.55283.38283.21706284.50284.34284.22102285.20285.00284.8坝址地处山区，气候严寒，多年平均气温3.5℃左右，极端最高气温35.5℃。土壤最早冻结时间为10月31日，最晚融冻时间为4月8日，最大冻深2m。融冻流冰期平均4月9日；结冰流冰期平均11月18日；春季流冰期平均2天；秋季流冰期平均6天；封冻天数平均143天。最大冰厚平均1m厚；最大冰上雪深0.17m。最大冰块长约20m，宽约8m，流速约0.9m/s。1．2．2工程地质坝址区河谷呈不对称的“V”字型，河床宽50m～60m，河床两侧发育有10m～20m宽的狭长形河漫滩，滩面稍有起伏，地面高程为280m～282m。右岸山坡坡度45°～60°，山脚与河漫滩相连，左岸为山前倾斜台地，地面坡度约为10°～15°，前缘与河漫滩相连，台地宽度大于200m。坝址区主要由第四系和侵入岩组成，自上而下可见：1．第四系全新统冲洪积层（al+plQ4）（1）卵石混合土：灰黄色，密实，磨圆较好，成分多由花岗岩和玄武岩组成，局部见有漂石，最大块径可达3m～5m，厚5m～7m左右，透水性强；分布于河床部位，层底高程为270m左右；本层在顺河方向上厚度较稳定。（2）含细粒土细砂：黑褐色~黄（灰）褐色，松散，厚度为2.00m～3.20m；分布于漫滩上部，层底高程为278.0...
