《安全管理》之铅浴炉安全技术 VIP免费

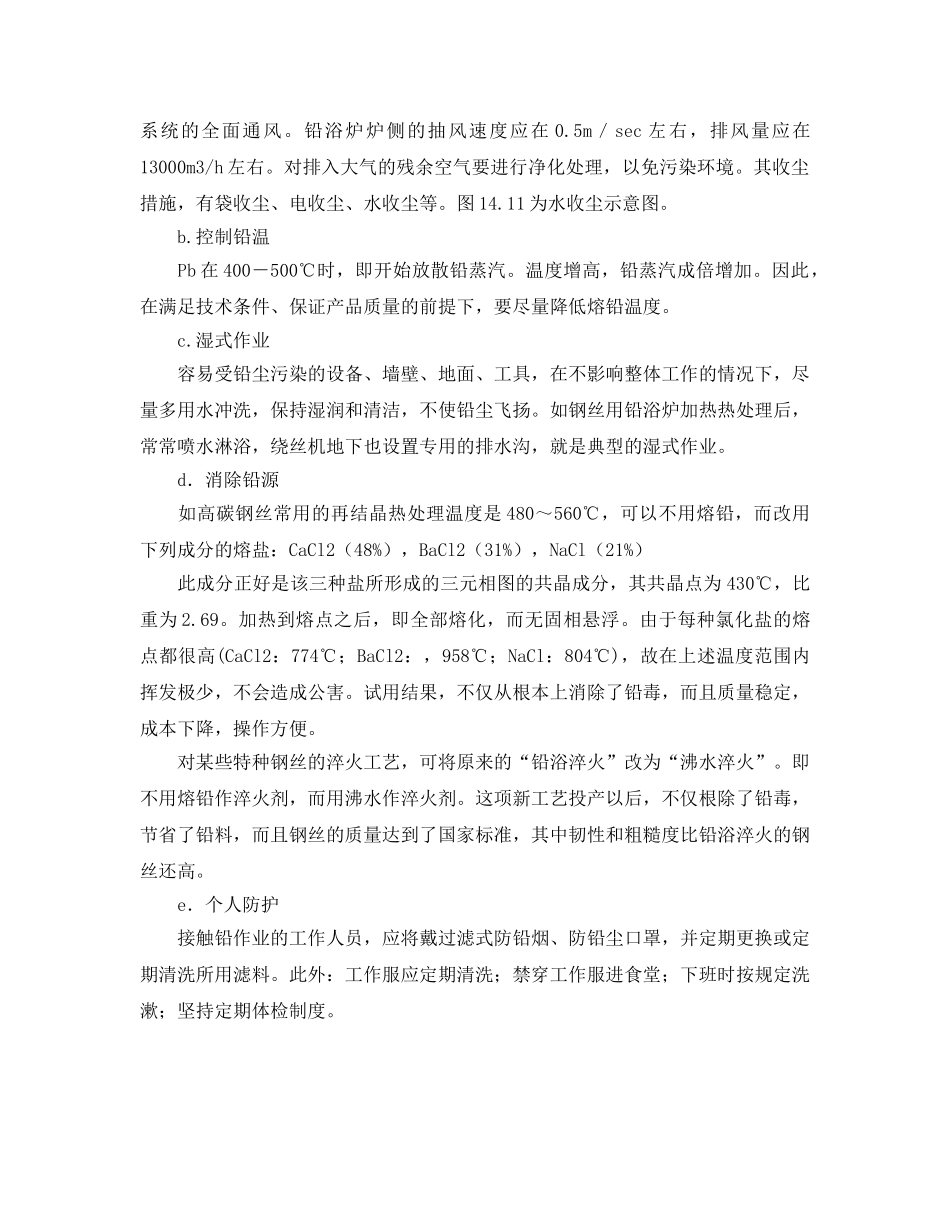

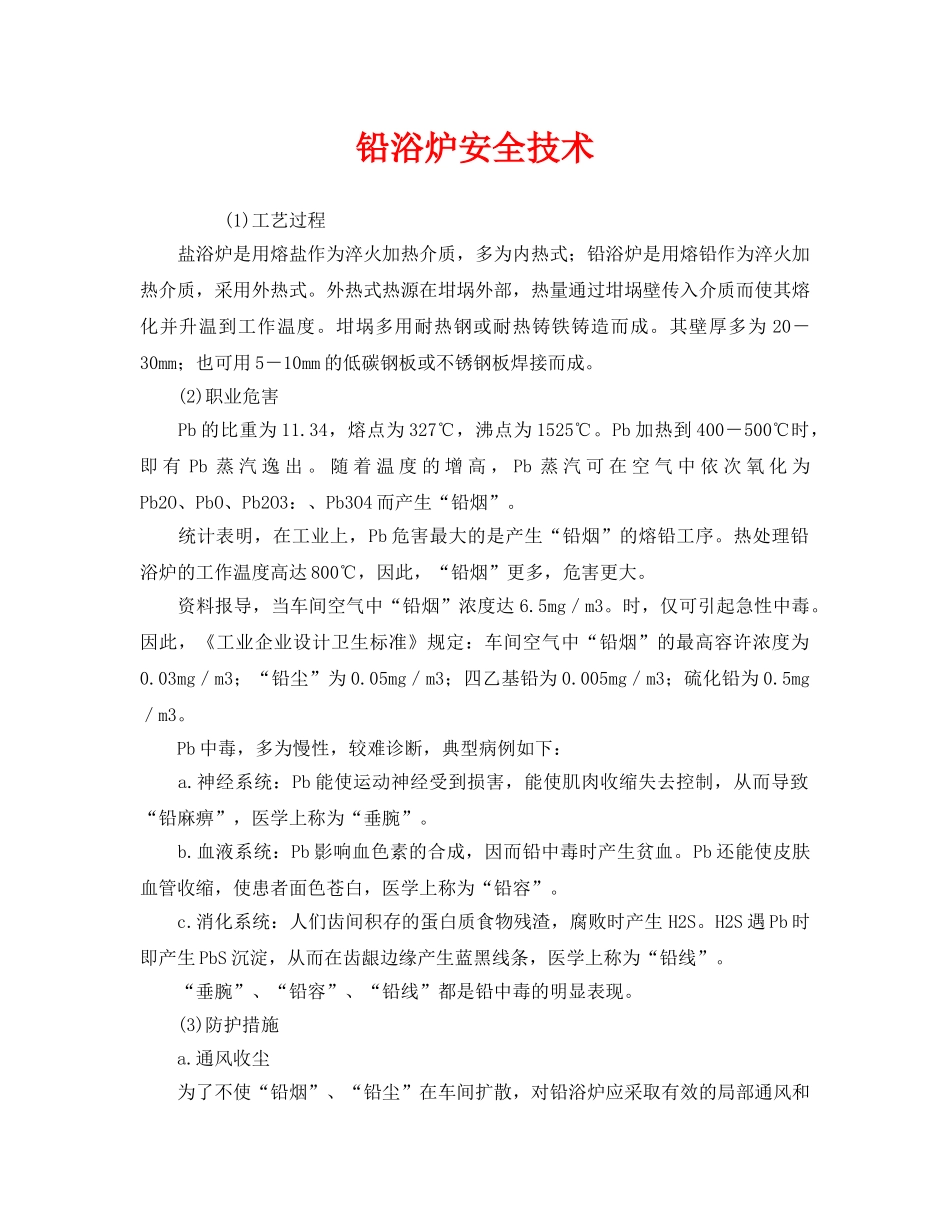

铅浴炉安全技术(1)工艺过程盐浴炉是用熔盐作为淬火加热介质，多为内热式；铅浴炉是用熔铅作为淬火加热介质，采用外热式。外热式热源在坩埚外部，热量通过坩埚壁传入介质而使其熔化并升温到工作温度。坩埚多用耐热钢或耐热铸铁铸造而成。其壁厚多为20－30mm；也可用5－10mm的低碳钢板或不锈钢板焊接而成。(2)职业危害Pb的比重为11.34，熔点为327℃，沸点为1525℃。Pb加热到400－500℃时，即有Pb蒸汽逸出。随着温度的增高，Pb蒸汽可在空气中依次氧化为Pb2O、PbO、Pb2O3：、Pb3O4而产生“铅烟”。统计表明，在工业上，Pb危害最大的是产生“铅烟”的熔铅工序。热处理铅浴炉的工作温度高达800℃，因此，“铅烟”更多，危害更大。资料报导，当车间空气中“铅烟”浓度达6.5mg／m3。时，仅可引起急性中毒。因此，《工业企业设计卫生标准》规定：车间空气中“铅烟”的最高容许浓度为0.03mg／m3；“铅尘”为0.05mg／m3；四乙基铅为0.005mg／m3；硫化铅为0.5mg／m3。Pb中毒，多为慢性，较难诊断，典型病例如下：a.神经系统：Pb能使运动神经受到损害，能使肌肉收缩失去控制，从而导致“铅麻痹”，医学上称为“垂腕”。b.血液系统：Pb影响血色素的合成，因而铅中毒时产生贫血。Pb还能使皮肤血管收缩，使患者面色苍白，医学上称为“铅容”。c.消化系统：人们齿间积存的蛋白质食物残渣，腐败时产生H2S。H2S遇Pb时即产生PbS沉淀，从而在齿龈边缘产生蓝黑线条，医学上称为“铅线”。“垂腕”、“铅容”、“铅线”都是铅中毒的明显表现。(3)防护措施a.通风收尘为了不使“铅烟”、“铅尘”在车间扩散，对铅浴炉应采取有效的局部通风和系统的全面通风。铅浴炉炉侧的抽风速度应在0.5m／sec左右，排风量应在13000m3/h左右。对排入大气的残余空气要进行净化处理，以免污染环境。其收尘措施，有袋收尘、电收尘、水收尘等。图14.11为水收尘示意图。b.控制铅温Pb在400－500℃时，即开始放散铅蒸汽。温度增高，铅蒸汽成倍增加。因此，在满足技术条件、保证产品质量的前提下，要尽量降低熔铅温度。c.湿式作业容易受铅尘污染的设备、墙壁、地面、工具，在不影响整体工作的情况下，尽量多用水冲洗，保持湿润和清洁，不使铅尘飞扬。如钢丝用铅浴炉加热热处理后，常常喷水淋浴，绕丝机地下也设置专用的排水沟，就是典型的湿式作业。d．消除铅源如高碳钢丝常用的再结晶热处理温度是480～560℃，可以不用熔铅，而改用下列成分的熔盐：CaCl2（48%），BaCl2（31%），NaCl（21%）此成分正好是该三种盐所形成的三元相图的共晶成分，其共晶点为430℃，比重为2.69。加热到熔点之后，即全部熔化，而无固相悬浮。由于每种氯化盐的熔点都很高(CaCl2：774℃；BaCl2：，958℃；NaCl：804℃)，故在上述温度范围内挥发极少，不会造成公害。试用结果，不仅从根本上消除了铅毒，而且质量稳定，成本下降，操作方便。对某些特种钢丝的淬火工艺，可将原来的“铅浴淬火”改为“沸水淬火”。即不用熔铅作淬火剂，而用沸水作淬火剂。这项新工艺投产以后，不仅根除了铅毒，节省了铅料，而且钢丝的质量达到了国家标准，其中韧性和粗糙度比铅浴淬火的钢丝还高。e．个人防护接触铅作业的工作人员，应将戴过滤式防铅烟、防铅尘口罩，并定期更换或定期清洗所用滤料。此外：工作服应定期清洗；禁穿工作服进食堂；下班时按规定洗漱；坚持定期体检制度。
