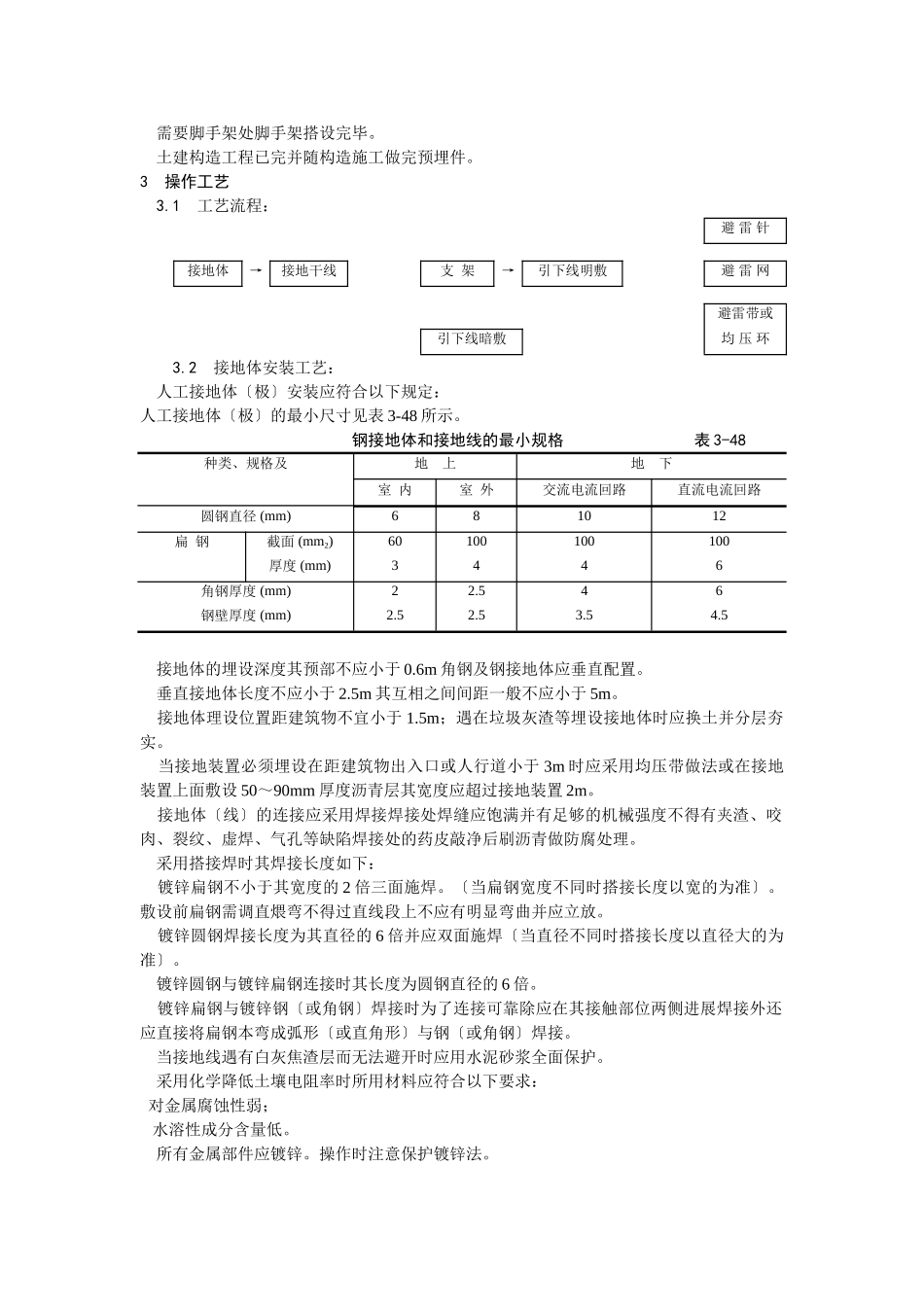

防雷及接地安装1范围本工艺适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。2施工准备2.1材料要求：镀锌钢材有扁钢、角钢、圆钢、钢等使用时应意采用冷镀锌还是采用热镀锌材料应符合设计规定。应有材质检验证明及出厂合格证。镀锌辅料有铅丝〔即镀锌铁丝〕、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。电焊条、氧气、乙炔、沥青漆混凝土支架预埋铁件小线水泥砂子塑料红油漆、白油漆、防腐漆、银粉黑色油漆等。2.2主要机具：常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。线坠、卷尺、大绳、粉线袋、绞磨〔或倒链〕、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3作业条件：接地体作业条件：按设计位置清理好场地。底板筋与柱筋连接处已绑扎完。桩基内钢筋与柱筋连接处已绑扎完。接地干线作业条件：支架安装完毕。保护已预埋。土建抹灰完毕。支架安装作业条件：各种支架已运到现场。构造工程已经完成。室外必须有脚手架或爬梯。防雷引下线暗敷设作业条件：建筑物〔或构筑物〕有脚手架或爬梯到达能上人操作的条件。2.利用主筋作引下线时钢筋绑扎完毕。防雷引下线明敷设作业条件：支架安装完毕。建筑物〔或构筑物〕有脚手架或爬梯到达能上人操作的条件。土建外装修完。避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时配合作此项工作。避雷网安装作业条件：接地体与引下线必须做完。支架安装完毕。具备调直场地和垂直运输条件。避雷针安装作业条件：接地体及引下线必须做完。需要脚手架处脚手架搭设完毕。土建构造工程已完并随构造施工做完预埋件。3操作工艺3.1工艺流程：避雷针接地体→接地干线支架→引下线明敷避雷网避雷带或引下线暗敷均压环3.2接地体安装工艺：人工接地体〔极〕安装应符合以下规定：人工接地体〔极〕的最小尺寸见表3-48所示。钢接地体和接地线的最小规格表3-48种类、规格及地上地下室内室外交流电流回路直流电流回路圆钢直径(mm)681012扁钢截面(mm2)厚度(mm)603100410041006角钢厚度(mm)钢壁厚度(mm)22.52.52.543.564.5接地体的埋设深度其预部不应小于0.6m角钢及钢接地体应垂直配置。垂直接地体长度不应小于2.5m其互相之间间距一般不应小于5m。接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时应换土并分层夯实。当接地装置必须埋设在距建筑物出入口或人行道小于3m时应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层其宽度应超过接地装置2m。接地体〔线〕的连接应采用焊接焊接处焊缝应饱满并有足够的机械强度不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷焊接处的药皮敲净后刷沥青做防腐处理。采用搭接焊时其焊接长度如下：镀锌扁钢不小于其宽度的2倍三面施焊。〔当扁钢宽度不同时搭接长度以宽的为准〕。敷设前扁钢需调直煨弯不得过直线段上不应有明显弯曲并应立放。镀锌圆钢焊接长度为其直径的6倍并应双面施焊〔当直径不同时搭接长度以直径大的为准〕。镀锌圆钢与镀锌扁钢连接时其长度为圆钢直径的6倍。镀锌扁钢与镀锌钢〔或角钢〕焊接时为了连接可靠除应在其接触部位两侧进展焊接外还应直接将扁钢本弯成弧形〔或直角形〕与钢〔或角钢〕焊接。当接地线遇有白灰焦渣层而无法避开时应用水泥砂浆全面保护。采用化学降低土壤电阻率时所用材料应符合以下要求：对金属腐蚀性弱；水溶性成分含量低。所有金属部件应镀锌。操作时注意保护镀锌法。3.3人工接地体〔极〕安装：接地体的加工：根据设计要求的数量材料规格进展加工材料一般采用钢和角钢切割长度不应小于2.5m。如采用钢打入地下应根据土质加工成一定的形状遇松软土壤时可切成斜面形。为了防止打入时受力不均使子歪斜也可加工成扁尖形；遇土土质很硬时可将尖端加工成锥形详见图3-80所示。如选用角钢时应采用不小于40mm×40mm×4mm的角钢切割长度不应小于2.5m角钢的一端应加工成尖头形状详见图3-81所示。挖沟：根据设计图要求对接地体〔网〕的线路进展测量弹线在此线路上挖掘深为0.8～1m宽为0.5m的沟沟上部稍宽底部如有石子应去除见图3-82所示。安装接地体〔极〕：沟挖好后应立即安装接地体和敷设接地扁钢防止土方坍塌。...
