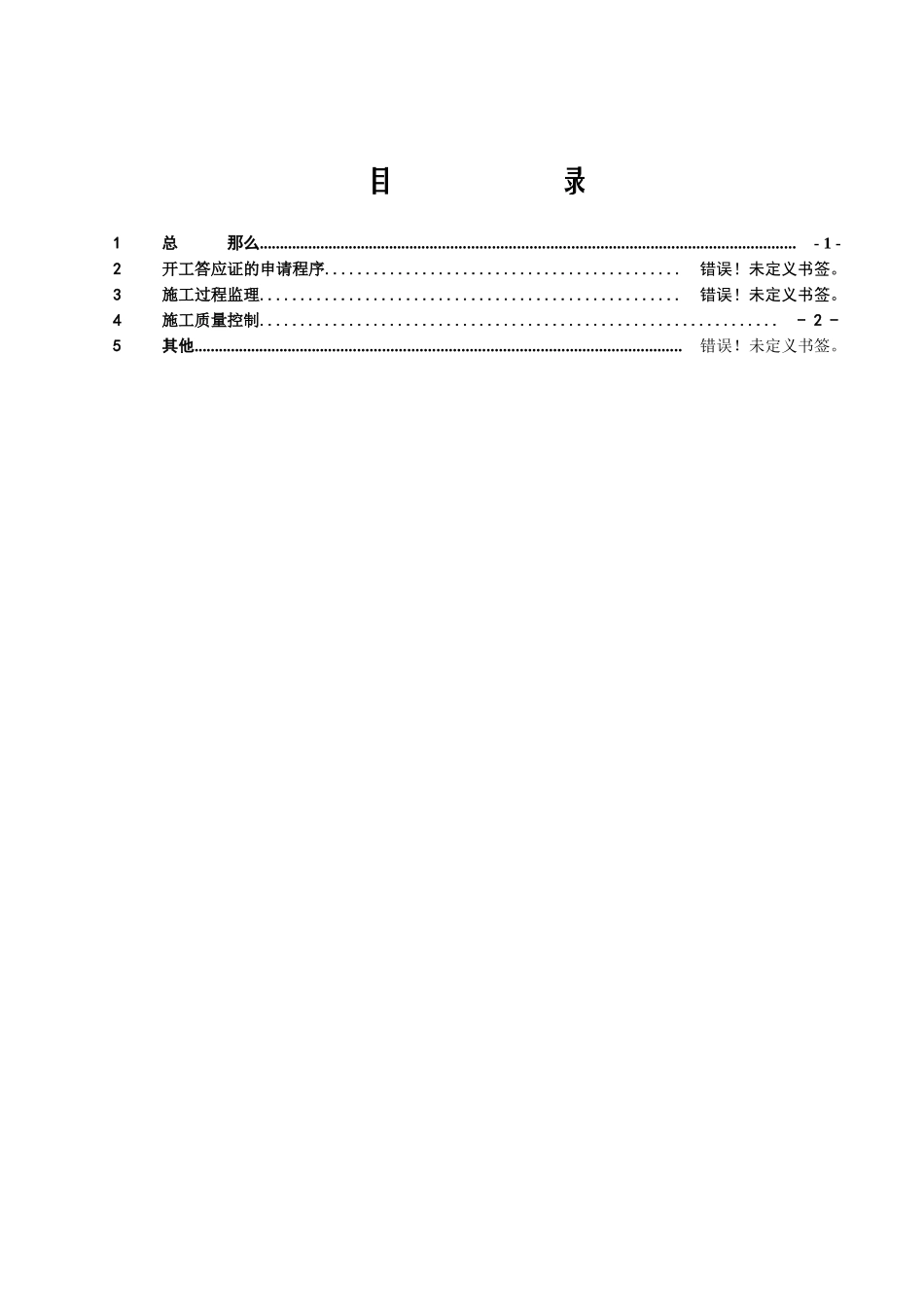

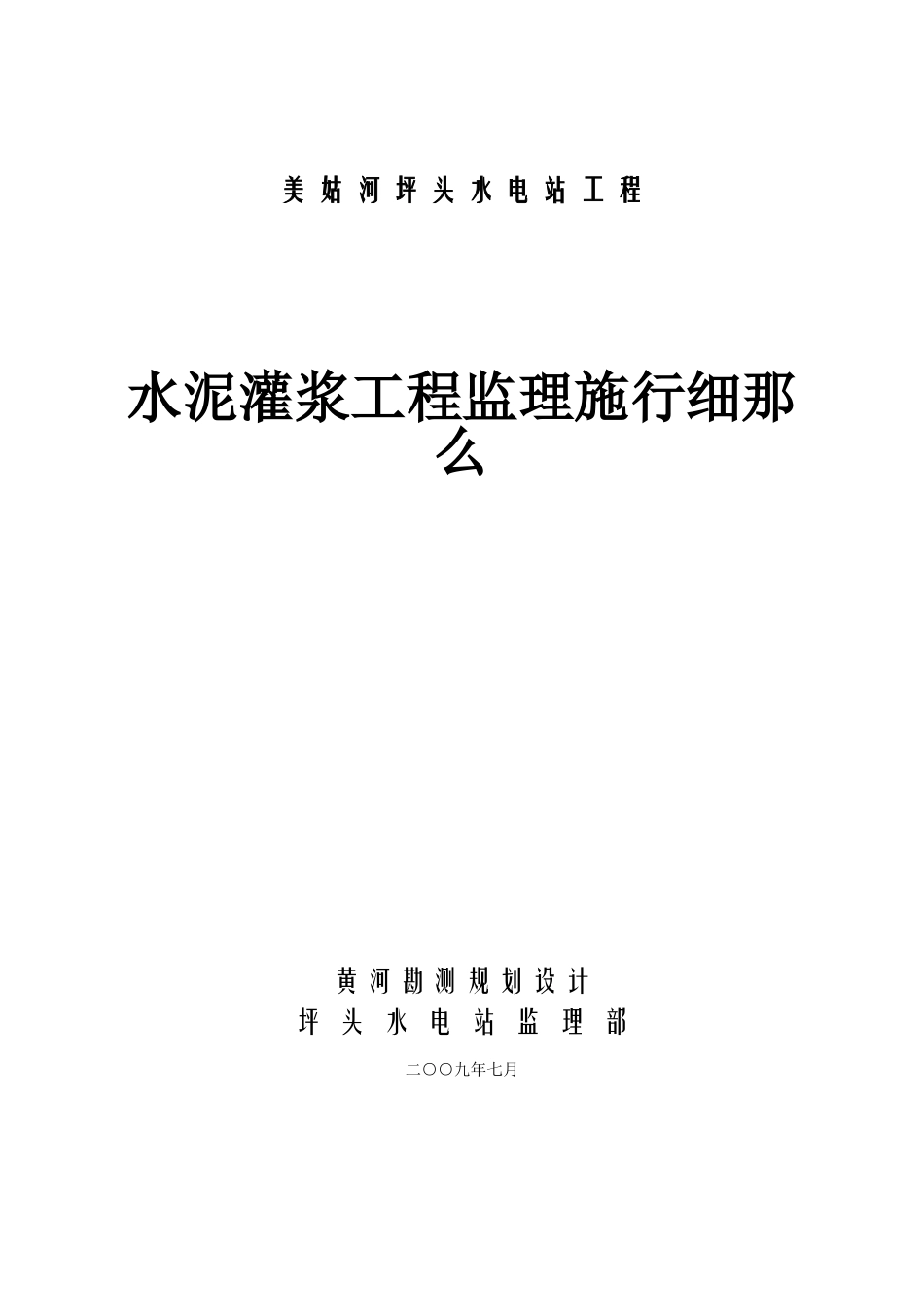

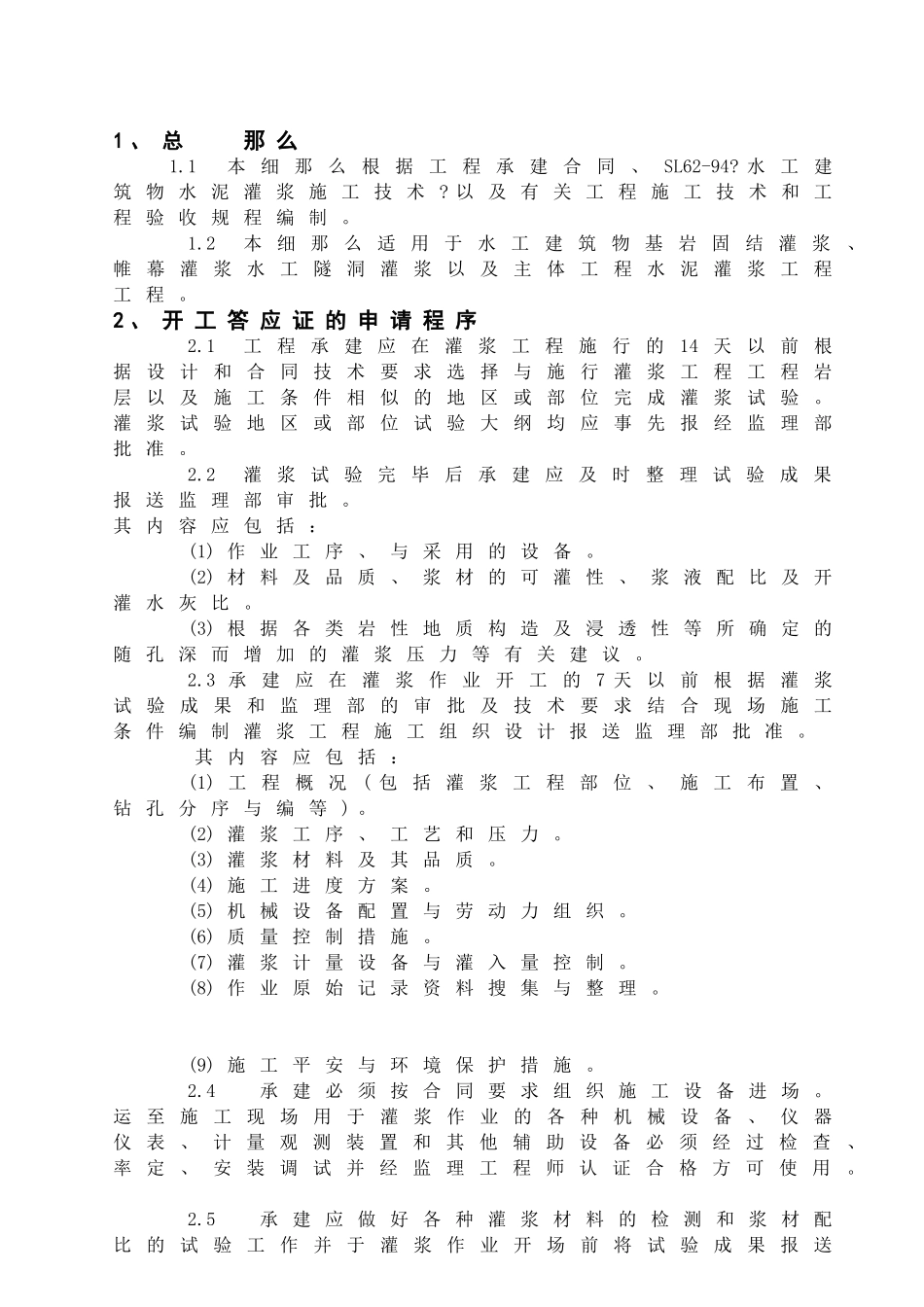

美姑河坪头水电站工程水泥灌浆工程监理施行细那么黄河勘测规划设计坪头水电站监理部二○○九年七月目录1总那么..................................................................................................................................-1-2开工答应证的申请程序............................................错误!未定义书签。3施工过程监理....................................................错误!未定义书签。4施工质量控制................................................................-2-5其他......................................................................................................................错误!未定义书签。1、总那么1.1本细那么根据工程承建合同、SL62-94?水工建筑物水泥灌浆施工技术?以及有关工程施工技术和工程验收规程编制。1.2本细那么适用于水工建筑物基岩固结灌浆、帷幕灌浆水工隧洞灌浆以及主体工程水泥灌浆工程工程。2、开工答应证的申请程序2.1工程承建应在灌浆工程施行的14天以前根据设计和合同技术要求选择与施行灌浆工程工程岩层以及施工条件相似的地区或部位完成灌浆试验。灌浆试验地区或部位试验大纲均应事先报经监理部批准。2.2灌浆试验完毕后承建应及时整理试验成果报送监理部审批。其内容应包括:(1)作业工序、与采用的设备。(2)材料及品质、浆材的可灌性、浆液配比及开灌水灰比。(3)根据各类岩性地质构造及浸透性等所确定的随孔深而增加的灌浆压力等有关建议。2.3承建应在灌浆作业开工的7天以前根据灌浆试验成果和监理部的审批及技术要求结合现场施工条件编制灌浆工程施工组织设计报送监理部批准。其内容应包括:(1)工程概况(包括灌浆工程部位、施工布置、钻孔分序与编等)。(2)灌浆工序、工艺和压力。(3)灌浆材料及其品质。(4)施工进度方案。(5)机械设备配置与劳动力组织。(6)质量控制措施。(7)灌浆计量设备与灌入量控制。(8)作业原始记录资料搜集与整理。(9)施工平安与环境保护措施。2.4承建必须按合同要求组织施工设备进场。运至施工现场用于灌浆作业的各种机械设备、仪器仪表、计量观测装置和其他辅助设备必须经过检查、率定、安装调试并经监理工程师认证合格方可使用。2.5承建应做好各种灌浆材料的检测和浆材配比的试验工作并于灌浆作业开场前将试验成果报送监理部批准。2.6上述报送连同审签单均一式四份经工程承建工程经理(或其受权代表)签署并加盖公章后递交。监理部审阅后限时返回审签单一份原不退回。审签包括"同意"、"修改后再报"及"不同意"几种。2.7除非接到的审签为"修改后再报"〔有附言〕否那么承建可即时向监理部申请开工答应证。监理部将于承受承建申请后的24h内开出相应工程的开工答应证或开工。2.8假如承建未能按向监理部报送开工申请所必须的和资料由此造成施工工延误和其他损失均由承建承当合同责任。假设承建在限内未收到监理部的审签或可视为已报经审阅。3、施工过程监理3.1承建必须按设计要求按序次施放孔位.并在实地注明各孔序与孔。承建应凭证开钻即在钻孔8h前由承建技术员签发"钻孔消费任务单"并及时监理工程师。钻孔应按设计序次进展未经设计修改或监理工程师的同意承建不得随意改变钻孔序次。3.2钻孔作业中承建应对孔斜、孔深及时进展检查保证钻孔质量并认真填写钻孔班报。各孔终孔前4h承建应监理工程师参加终孔检查。检查时必须有钻孔原始记录对于取芯钻孔(先导孔、检查孔)承建还应及时填写"岩心相关表"并出示保存完好的岩芯。钻孔完毕后承建应及时将钻孔冲洗干净并做好孔口保护直至灌浆完成。3.3对于取芯钻孔承建必须将取出的岩芯统一编、妥善保存对于软弱与破碎带岩芯还必须用石蜡封存待开工验收时移交给业主。在取芯钻孔完成后承建应及时向监理部提供2份钻孔柱状图其格式与内容也可由承建提出报监理部确定。3.4承建必须对根底岩基灌浆安设抬动监测装置对水工隧洞灌浆安设变形监测装置并派专人与灌浆作业进展同步观测和做好记录。3.5条件答应情况下灌浆前承建必须按技术要求先做钻孔冲洗及压水试验。压水试验应包括所有检查孔其他孔、段由监理工程师指定各检查孔的...
