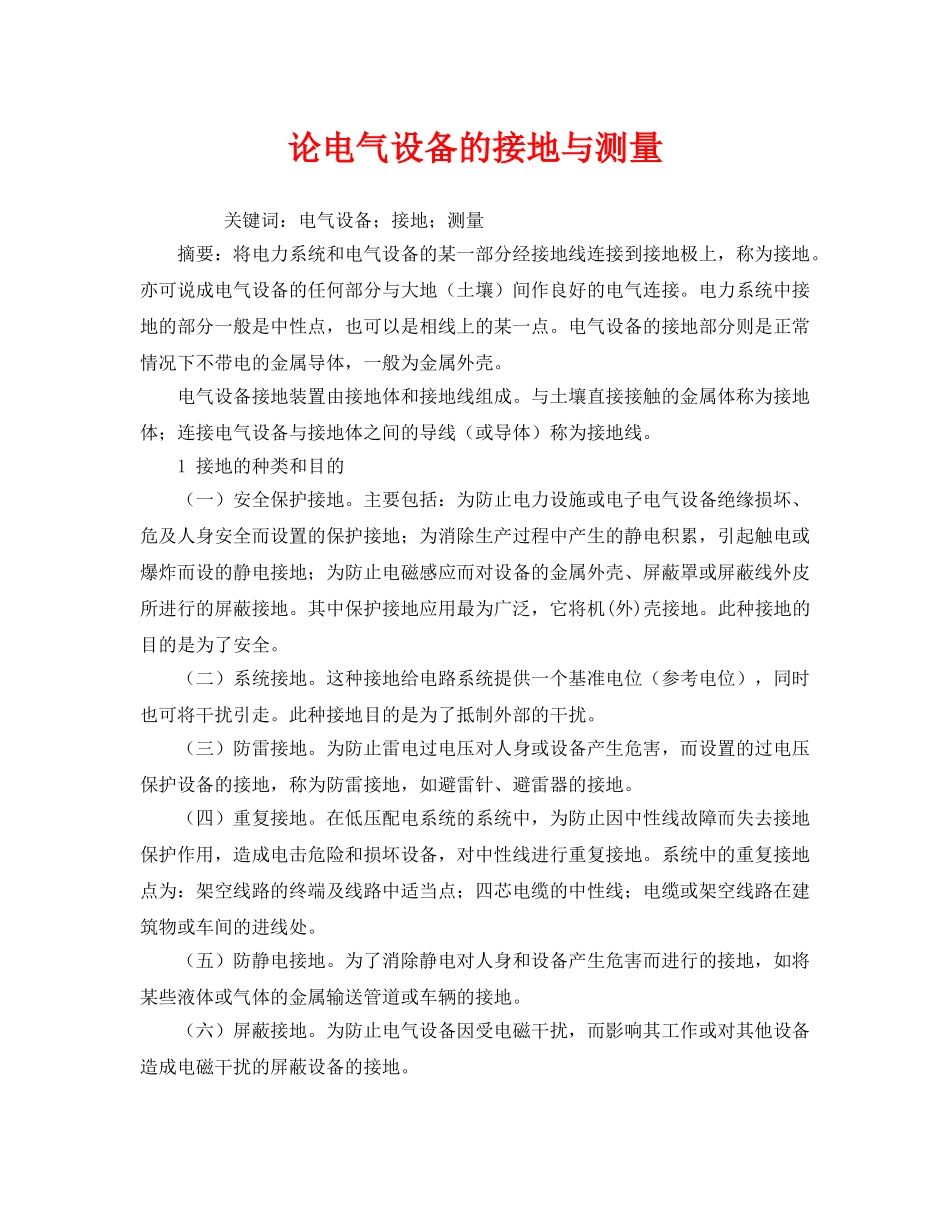

论电气设备的接地与测量关键词：电气设备；接地；测量摘要：将电力系统和电气设备的某一部分经接地线连接到接地极上，称为接地。亦可说成电气设备的任何部分与大地（土壤）间作良好的电气连接。电力系统中接地的部分一般是中性点，也可以是相线上的某一点。电气设备的接地部分则是正常情况下不带电的金属导体，一般为金属外壳。电气设备接地装置由接地体和接地线组成。与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地线。1接地的种类和目的（一）安全保护接地。主要包括：为防止电力设施或电子电气设备绝缘损坏、危及人身安全而设置的保护接地；为消除生产过程中产生的静电积累，引起触电或爆炸而设的静电接地；为防止电磁感应而对设备的金属外壳、屏蔽罩或屏蔽线外皮所进行的屏蔽接地。其中保护接地应用最为广泛，它将机(外)壳接地。此种接地的目的是为了安全。（二）系统接地。这种接地给电路系统提供一个基准电位（参考电位），同时也可将干扰引走。此种接地目的是为了抵制外部的干扰。（三）防雷接地。为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地。（四）重复接地。在低压配电系统的系统中，为防止因中性线故障而失去接地保护作用，造成电击危险和损坏设备，对中性线进行重复接地。系统中的重复接地点为：架空线路的终端及线路中适当点；四芯电缆的中性线；电缆或架空线路在建筑物或车间的进线处。（五）防静电接地。为了消除静电对人身和设备产生危害而进行的接地，如将某些液体或气体的金属输送管道或车辆的接地。（六）屏蔽接地。为防止电气设备因受电磁干扰，而影响其工作或对其他设备造成电磁干扰的屏蔽设备的接地。2接地的作用我们往往只知道接地可防止人身遭受电击，其实接地除了这一作用外，还可以防止设备和线路遭受损坏、预防火灾、防止雷击、防止静电损害和保证电力系统的正常运行。（一）防止电击。人体阻抗和所处环境的状况有极大的关系，环境越潮湿，人体的阻抗越低，也越容易遭受电击。例如，自装过交流收音机的人几乎都受到过电击，但几乎都能摆脱电源，因为此时人所处的环境干燥，皮肤也较干燥。接地是防止电击的一种有效的方法。电气设备通过接地装置接地后，使电气设备的电位接近地电位。由于接地电阻的存在，电气设备对地电位总是存在的，电气设备的接地电阻越大，发生故障时，电气设备的对地电位也越大，人触及时的危险性也越大。但是，如果不设置接地装置，故障设备外壳的电压就和相线对地电压相同，比起接地电压还是高出很多的，因此危险性也相应增加。（二）保证电力系统的正常运行。电力系统的接地，又称工作接地，一般在变电站或变电所对中性点进行接地。工作接地的接地电阻要求很小，对大型的变电站要求有一个接地网，保证接地电阻小而且可靠。工作接地的目的是使电网的中性点与地之间的电位接近于零。低压配电系统无法避免相线碰壳或相线断裂后碰地，如果中性点对地绝缘，就会使其他两相的对地电压升高到3倍的相电压，其结果可能把工作电压为220的电气设备烧坏。对中性点接地的系统，即使一相与地短路，另外二相仍可接近相电压，因此接于其他二相的电气设备不会损坏。此外可防止系统振荡，电气设备和线路只要按相电压考虑其绝缘水平。（三）防止雷击和静电的危害。雷电发生时，除了直接雷外，还会生产感应雷，感应雷又分为静电感应雷和电磁感应雷。所有防雷措施中最主要的方法是接地。3电气设备接地技术原则（一）为保证人身和设备安全，各种电气设备均应根据国家标准GB14050《系统接地的形式及安全技术要求》进行保护接地。保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其他用途。（二）不同用途和不同电压的电气设备，除有特殊要求外，一般应使用一个总的接地体，按等电位连接要求，应将建筑物金属构件、金属管道（输送易燃易爆物的金属管道除外）与总接地体相连接。（三）人工总接地体不宜设在建筑物内，总接地体的接地电阻应满足各种接地中最小的接地电阻要求。（四）有特殊要求的接地，如弱电系统、计算机系统及中压...
