合成服务器程序框架设计VIP免费

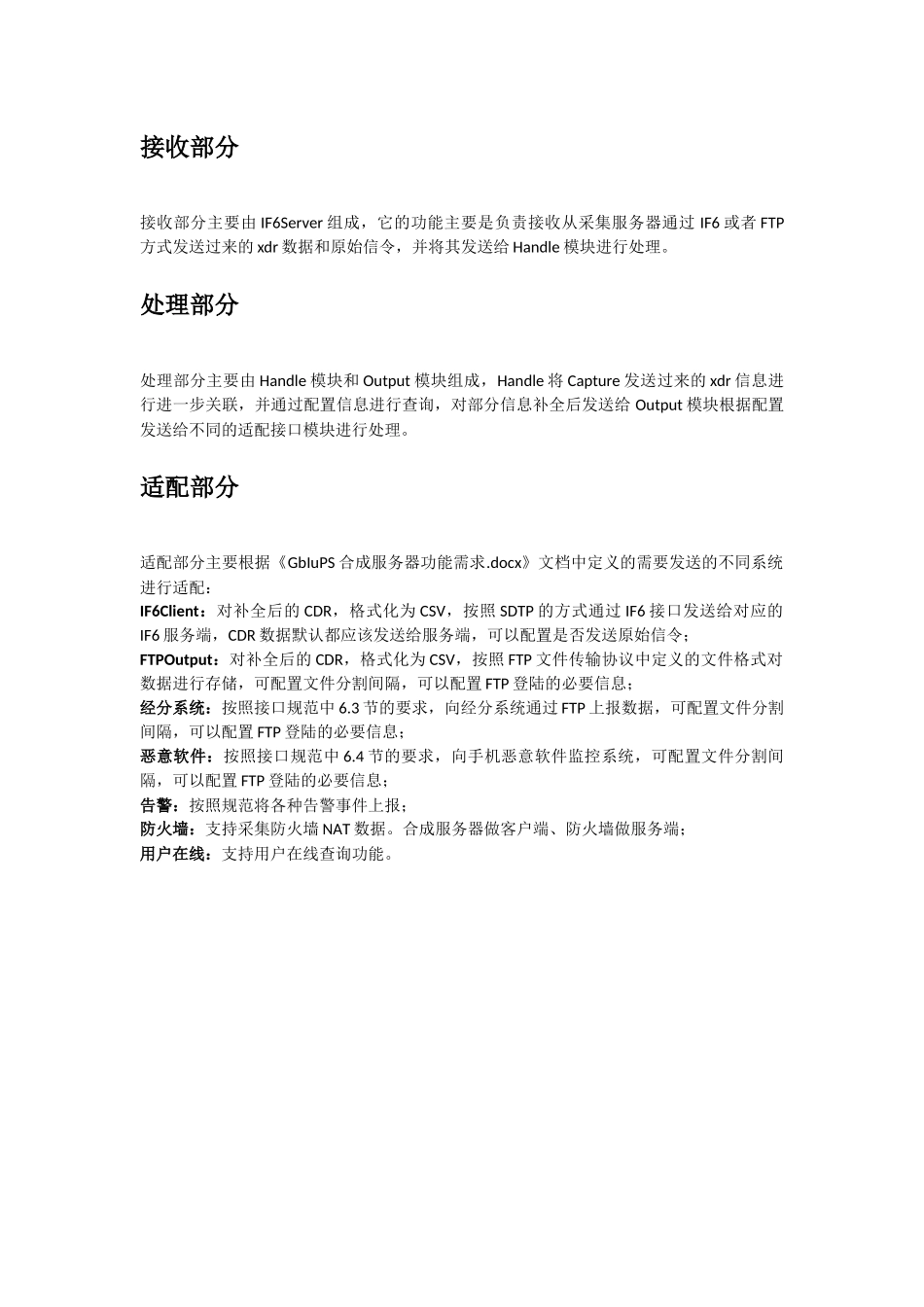

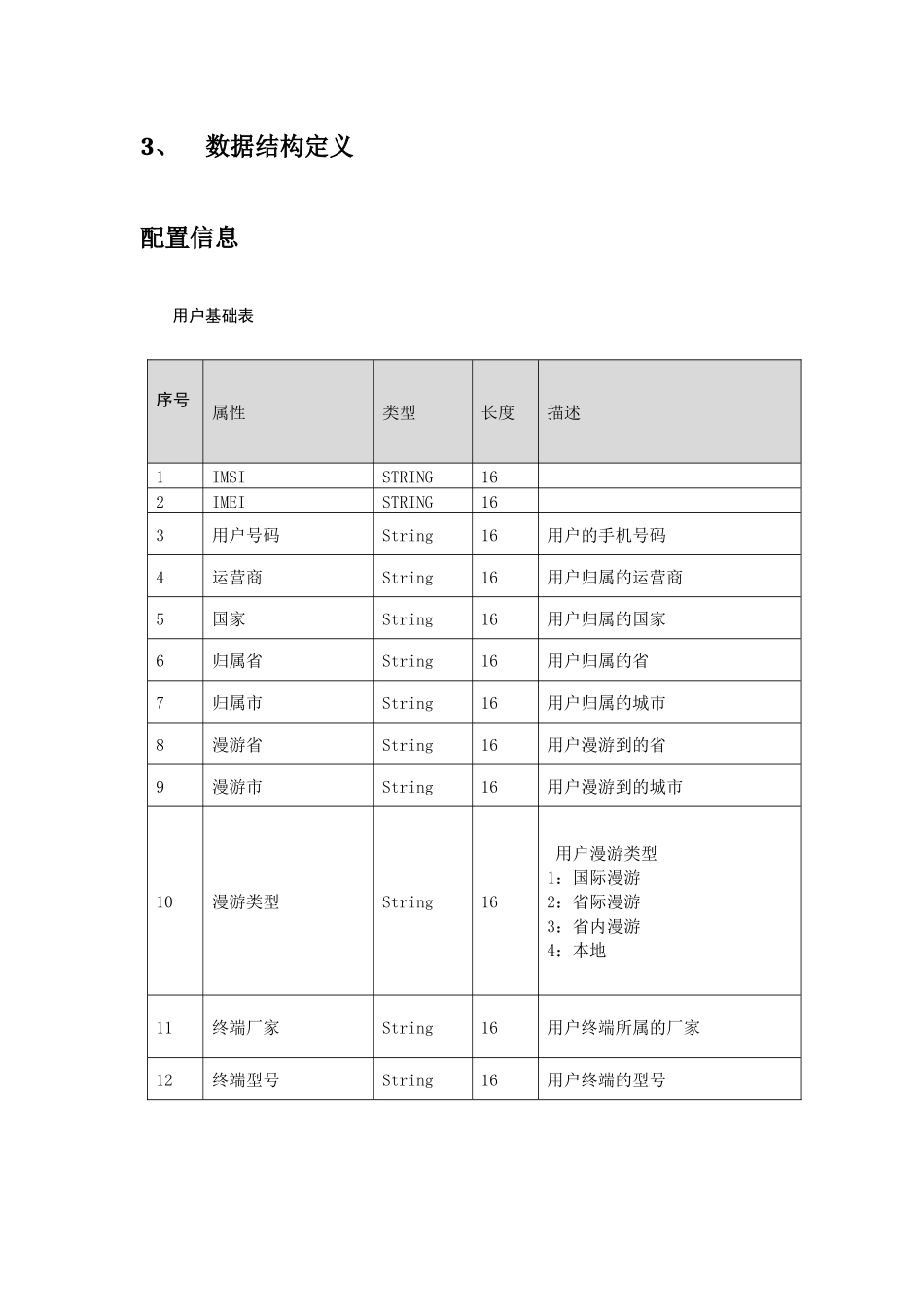

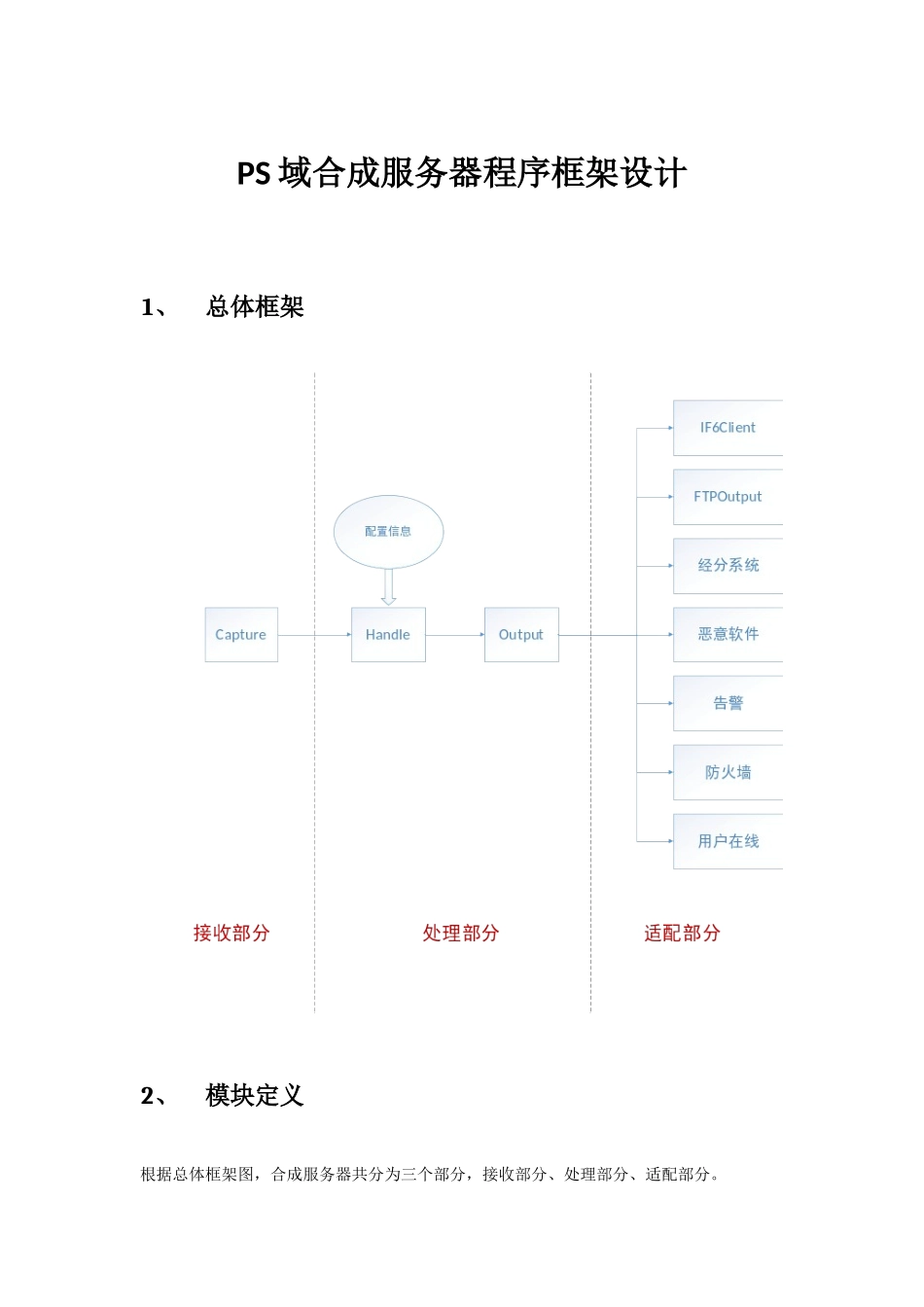

PS域合成服务器程序框架设计1、总体框架2、模块定义根据总体框架图，合成服务器共分为三个部分，接收部分、处理部分、适配部分。接收部分接收部分主要由IF6Server组成，它的功能主要是负责接收从采集服务器通过IF6或者FTP方式发送过来的xdr数据和原始信令，并将其发送给Handle模块进行处理。处理部分处理部分主要由Handle模块和Output模块组成，Handle将Capture发送过来的xdr信息进行进一步关联，并通过配置信息进行查询，对部分信息补全后发送给Output模块根据配置发送给不同的适配接口模块进行处理。适配部分适配部分主要根据《GbIuPS合成服务器功能需求.docx》文档中定义的需要发送的不同系统进行适配：IF6Client：对补全后的CDR，格式化为CSV，按照SDTP的方式通过IF6接口发送给对应的IF6服务端，CDR数据默认都应该发送给服务端，可以配置是否发送原始信令；FTPOutput：对补全后的CDR，格式化为CSV，按照FTP文件传输协议中定义的文件格式对数据进行存储，可配置文件分割间隔，可以配置FTP登陆的必要信息；经分系统：按照接口规范中6.3节的要求，向经分系统通过FTP上报数据，可配置文件分割间隔，可以配置FTP登陆的必要信息；恶意软件：按照接口规范中6.4节的要求，向手机恶意软件监控系统，可配置文件分割间隔，可以配置FTP登陆的必要信息；告警：按照规范将各种告警事件上报；防火墙：支持采集防火墙NAT数据。合成服务器做客户端、防火墙做服务端；用户在线：支持用户在线查询功能。3、数据结构定义配置信息用户基础表序号属性类型长度描述1IMSISTRING162IMEISTRING163用户号码String16用户的手机号码4运营商String16用户归属的运营商5国家String16用户归属的国家6归属省String16用户归属的省7归属市String16用户归属的城市8漫游省String16用户漫游到的省9漫游市String16用户漫游到的城市10漫游类型String16用户漫游类型1：国际漫游2：省际漫游3：省内漫游4：本地11终端厂家String16用户终端所属的厂家12终端型号String16用户终端的型号13终端类型String162G手机、3G手机、2G上网卡、3G上网卡、3G上网本……小区基础表序号属性类型长度描述1LACNUMERIC5会话开始时ms所在LAC2RACNUMERIC5会话开始时ms所在RAC3CIDNUMERIC5会话开始时ms所在CI（或者SAC，ECI）4小区类型String16小区类型（网优平台十三场景定义）5覆盖区域String16县城、农村、城市设备基础表序号属性类型长度描述1设备IPString162设备类型NUMERIC10、Unknown1、GGSN2、SGSN3、BSC/RNC3设备名称String16FTP生成和IF6上报的CSV事件数据结构附着事件PS_Attach_Event本事件需要从采集层的attach子流程xDR来关联三张数据基础表获取表一：attach子流程xDR表二：用户基础表表三：小区基础表表四：设备基础表序号属性类型长度描述字段来源1InterfaceNUMERIC11：Gn2：reserve3：IuPS4：GbattachxDR->Interface2IMSIString16用户IMSIattachxDR->IMSI3IMEIString16终端IMEIattachxDR->IMEI4P-TMSIString8用户P-TMSIattachxDR->P-TMSI5MCCNUMERIC3MCCattachxDR->MCC6MNCNUMERIC2MNCattachxDR->MNC7LACNUMERIC5LACattachxDR->LAC8RACNUMERIC5RACattachxDR->RAC9CIDNUMERIC5CI（或者SAC，ECI）attachxDR->CID10OLDMCCNUMERIC3OLDMCCattachxDR->OLDMCC11OLDMNCNUMERIC2OLDMNCattachxDR->OLDMNC12OLDLACNUMERIC5OLDLACattachxDR->OLDLAC13OLDRACNUMERIC5OLDRACattachxDR->OLDRAC14OLDCI（或者SAC，ECI）NUMERIC5OLDCI（或者SAC，ECI）attachxDR->OLDCI15SGSNSIGNALIPString16SGSN信令面IPattachxDR->SGSNSIGNALIP16BSCSIGNALIP/RNCSIGNALIPString16BSC/RNC信令面IPattachxDR->BSCSIGNALIP/RNCSIGNALIP17RATNUMERIC11-UTRAN0-未携带2-GERAN3-WLAN4-GAN5-HSPAEvolution6-EUTRANattachxDR->RAT18APNString64attachxDR->APN19流程类型NUMERIC2提供的17种流程类型ID，参见“流程类型编码”sheet页attachxDR->流程类型编码20流程IDNUMERIC20流程的ID，用于信令反查attachxDR->procedureID21流程开始时间DateTime32attachxDR->Attach消息请求时间22流程结束时间DateTime32attachxDR->attach消息的结束时间23Attach消息的结果码NUMERIC3GMM...
