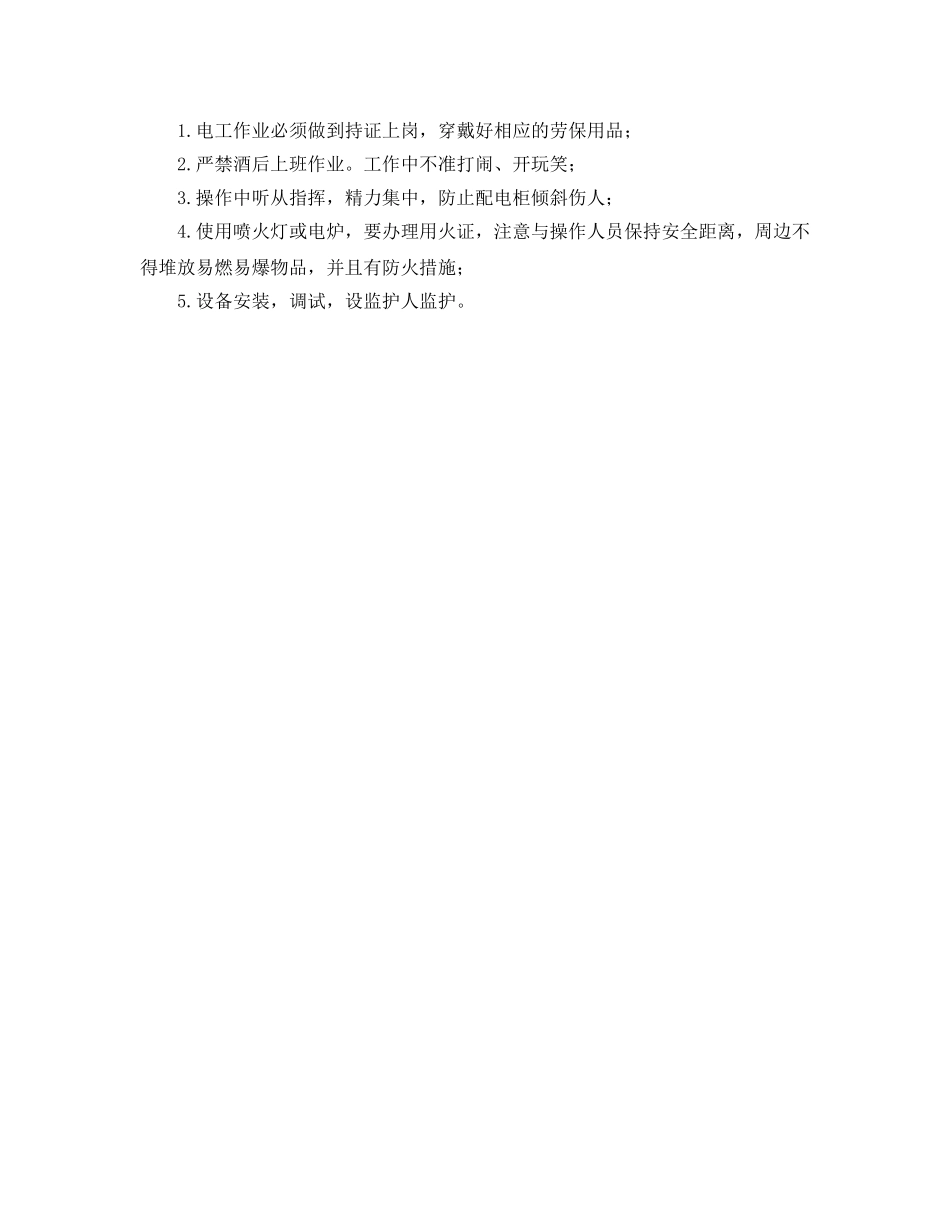

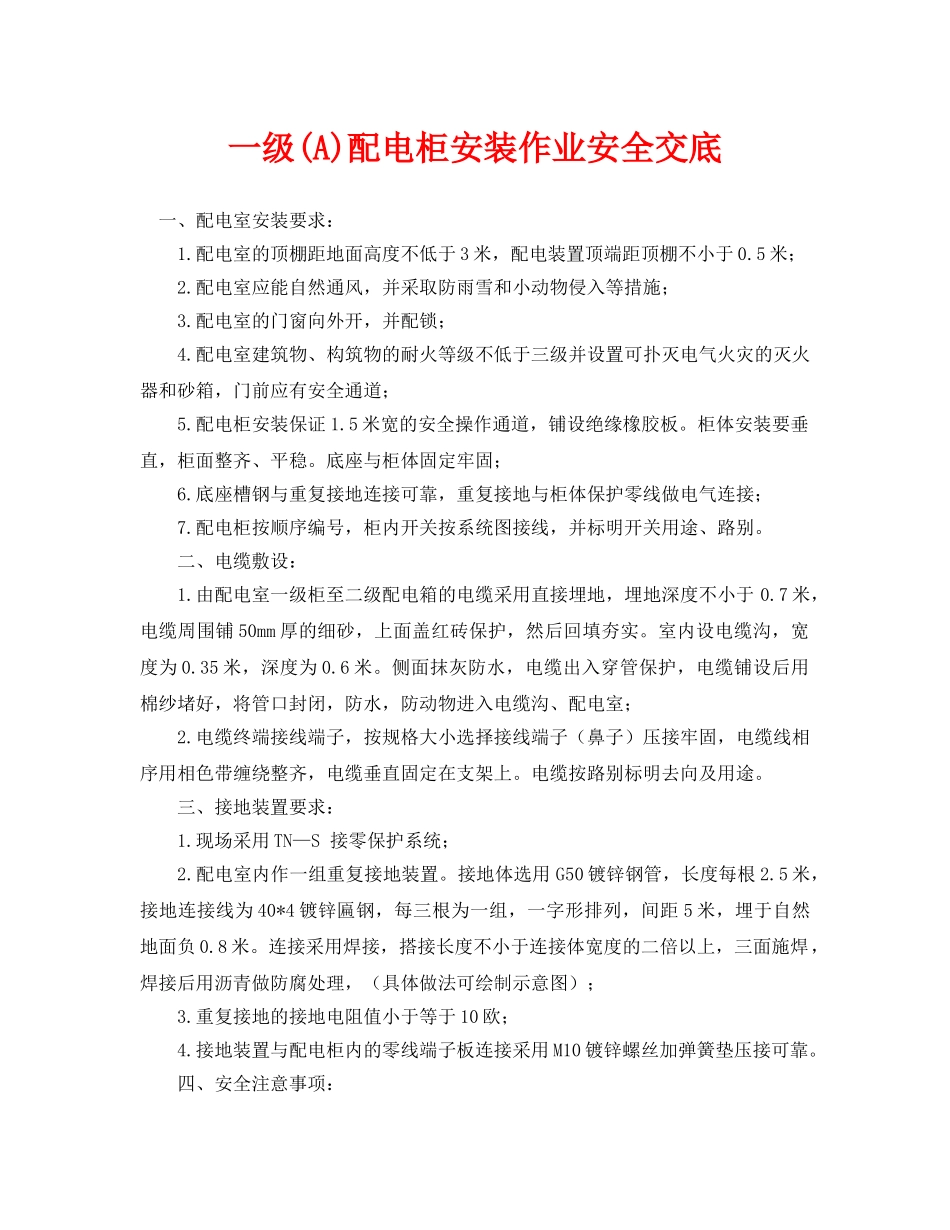

一级(A)配电柜安装作业安全交底一、配电室安装要求：1.配电室的顶棚距地面高度不低于3米，配电装置顶端距顶棚不小于0.5米；2.配电室应能自然通风，并采取防雨雪和小动物侵入等措施；3.配电室的门窗向外开，并配锁；4.配电室建筑物、构筑物的耐火等级不低于三级并设置可扑灭电气火灾的灭火器和砂箱，门前应有安全通道；5.配电柜安装保证1.5米宽的安全操作通道，铺设绝缘橡胶板。柜体安装要垂直，柜面整齐、平稳。底座与柜体固定牢固；6.底座槽钢与重复接地连接可靠，重复接地与柜体保护零线做电气连接；7.配电柜按顺序编号，柜内开关按系统图接线，并标明开关用途、路别。二、电缆敷设：1.由配电室一级柜至二级配电箱的电缆采用直接埋地，埋地深度不小于0.7米，电缆周围铺50mm厚的细砂，上面盖红砖保护，然后回填夯实。室内设电缆沟，宽度为0.35米，深度为0.6米。侧面抹灰防水，电缆出入穿管保护，电缆铺设后用棉纱堵好，将管口封闭，防水，防动物进入电缆沟、配电室；2.电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。电缆按路别标明去向及用途。三、接地装置要求：1.现场采用TN—S接零保护系统；2.配电室内作一组重复接地装置。接地体选用G50镀锌钢管，长度每根2.5米，接地连接线为40*4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米。连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理，（具体做法可绘制示意图）；3.重复接地的接地电阻值小于等于10欧；4.接地装置与配电柜内的零线端子板连接采用M10镀锌螺丝加弹簧垫压接可靠。四、安全注意事项：1.电工作业必须做到持证上岗，穿戴好相应的劳保用品；2.严禁酒后上班作业。工作中不准打闹、开玩笑；3.操作中听从指挥，精力集中，防止配电柜倾斜伤人；4.使用喷火灯或电炉，要办理用火证，注意与操作人员保持安全距离，周边不得堆放易燃易爆物品，并且有防火措施；5.设备安装，调试，设监护人监护。
