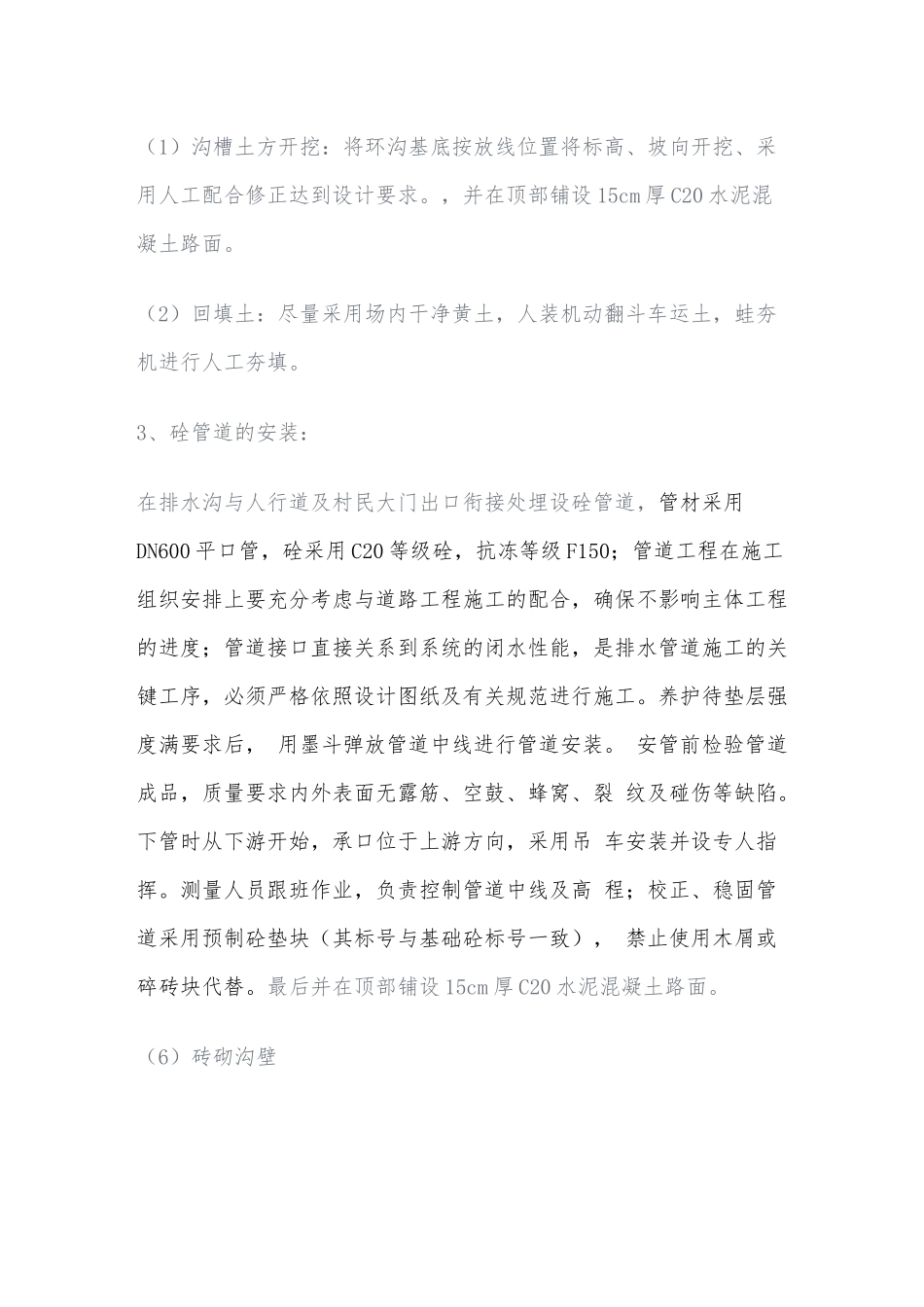

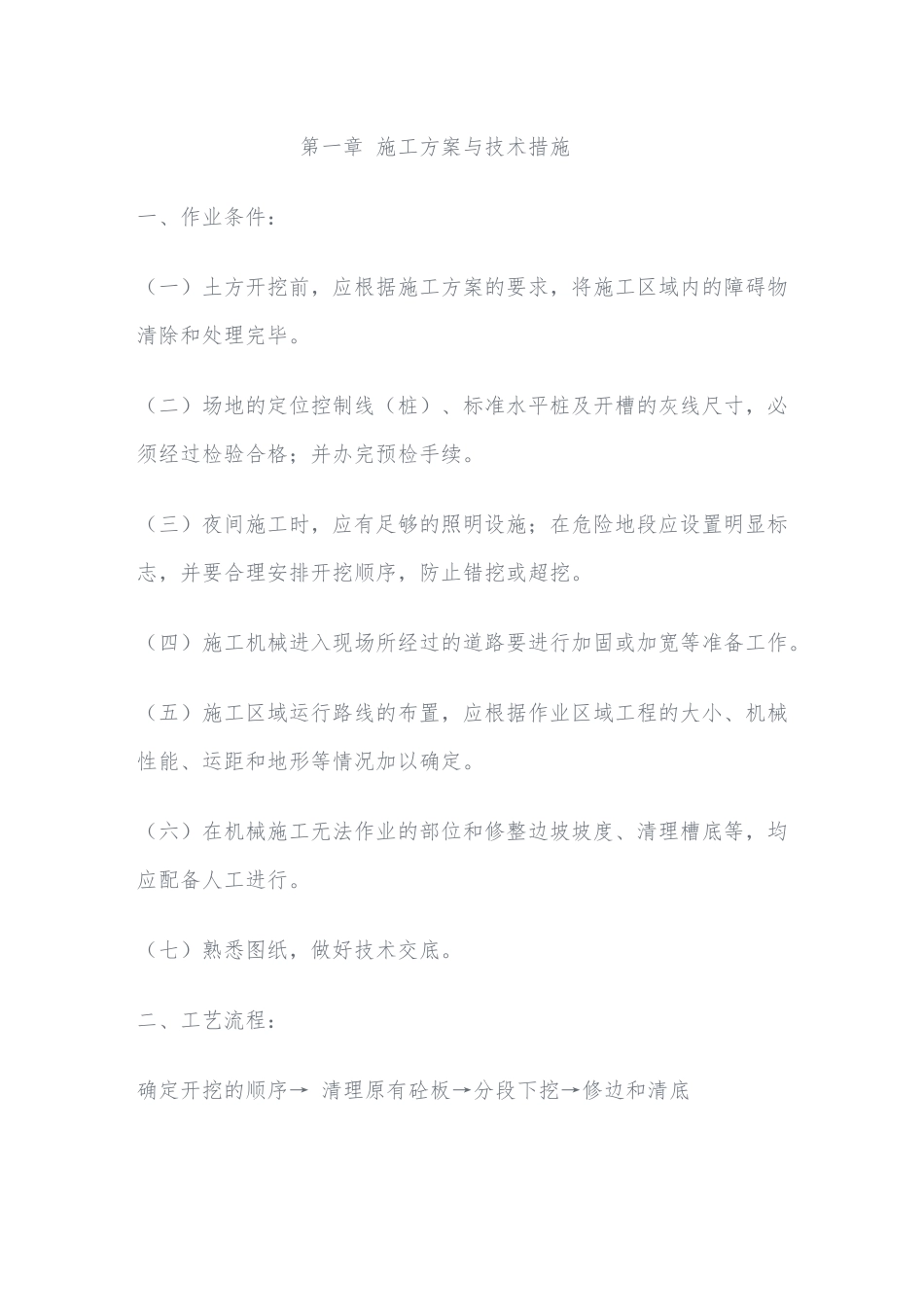

第一章施工方案与技术措施一、作业条件：（一）土方开挖前，应根据施工方案的要求，将施工区域内的障碍物清除和处理完毕。（二）场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。（三）夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。（四）施工机械进入现场所经过的道路要进行加固或加宽等准备工作。（五）施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形等情况加以确定。（六）在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。（七）熟悉图纸，做好技术交底。二、工艺流程：确定开挖的顺序→清理原有砼板→分段下挖→修边和清底（一）开挖基槽或管沟时，应先清理原有砼板合理确定开挖顺序、路线及开挖深度。土方开挖宜从上到下分层分段依次进行。1、按照施工要求清理原有混凝土预制板和沟渠内的生活垃圾。2、开挖基槽和管沟，不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在测平后，由人工挖出。3、在机械施工挖不到的地方，应配合人工随时进行挖掘。（二）修帮和清底。1、槽底修理铲平后，进行质量检查验收。2、开挖基槽的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次倒运。三、管沟、基槽施工1、排水沟施工（1）内环沟施工工艺流程：拆除原有板预制→内环沟放线→内环沟开挖→内环沟基底平整→内环沟基底素土碾压→砖砌沟壁施工→水砂浆抹灰→清理交验。2、土方工程及基层处理（1）沟槽土方开挖：将环沟基底按放线位置将标高、坡向开挖、采用人工配合修正达到设计要求。，并在顶部铺设15cm厚C20水泥混凝土路面。（2）回填土：尽量采用场内干净黄土，人装机动翻斗车运土，蛙夯机进行人工夯填。3、硂管道的安装：在排水沟与人行道及村民大门出口衔接处埋设硂管道，管材采用DN600平口管，硂采用C20等级硂，抗冻等级F150；管道工程在施工组织安排上要充分考虑与道路工程施工的配合，确保不影响主体工程的进度；管道接口直接关系到系统的闭水性能，是排水管道施工的关键工序，必须严格依照设计图纸及有关规范进行施工。养护待垫层强度满要求后，用墨斗弹放管道中线进行管道安装。安管前检验管道成品，质量要求内外表面无露筋、空鼓、蜂窝、裂纹及碰伤等缺陷。下管时从下游开始，承口位于上游方向，采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块（其标号与基础砼标号一致），禁止使用木屑或碎砖块代替。最后并在顶部铺设15cm厚C20水泥混凝土路面。（6）砖砌沟壁①排水沟采用MU7.5红色烧结砖砌筑，砌筑用砂采用中砂并应过筛，且不得含有草根等杂物，含泥量不能大于５％。砂浆配合比使用重量比。②拌制砂浆用水采用自来水或不含有害物质的洁净水。③砖进场时，要有出厂合格证书，检验证明、准用证。材料员对砖的表观进行检查，验收，要求砖尺寸误差±2mm，边角整齐、色泽均匀，无起拱，并由试验工立即送试，标砖每批或同批2万块送试一组，合格后方可使用。④水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。不同品种的水泥，不得混合使用。⑤砂浆用砂不得含有有害杂物。砂浆用砂的含泥量应满足下列要求：a、对水泥砂浆和强度等级不小于M7.5的水泥混合砂浆，不应超过5%；b、对强度等级小于M5的水泥混合砂浆，不应超过10%；⑥砌筑砂浆应通过试配确定配合比。当砌筑砂浆的组成材料有变更时，其配合比应重新确定。⑦砂浆现场拌制时，各组分材料应采用重量计量。排水沟砌筑将采用“三一砌法”，即一铲灰、一块砖、一挤揉。保证排水沟墙体竖向灰缝饱满、灰缝厚度要均匀一致。砼盖板安装时要确保其上平的标高，对基层出现问题应用高标号砂浆进行找平。把以达到要求的预制盖板安装到排水沟上，安装时平整牢固，位置准确，做好直线平直...
